Преобразователи давления эталонные ПДЭ-010, ПДЭ-010И

Назначение

Преобразователи давления эталонные ПДЭ-010, ПДЭ-010И (далее - преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного, избыточного давления, избыточного давления-разряжения жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.

Описание

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

Преобразователи изготавливаются в виде единой конструкции. Преобразователи имеют две модификации ПДЭ-010 и ПДЭ-010И. В их состав входят: первичный преобразователь, электронное устройство и жидкокристаллический индикатор (для ПДЭ-010И).

i Измеряемое давление через защитную разделительную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию. В качестве чувствительного элемента ; используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Деформация мембраны приводит к изменению сопротивления тензорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста первичного преобразователя, пропорциональный измеряемому давлению, поступает на электронное устройство преобразователя для усиления и преобразования в цифровой код значения измеряемого давления.

Для индикации показаний измеренных преобразователями значений давления при эксплуатации можно использовать калибратор давления, либо компьютер, к USB порту которого подключается преобразователь. Для преобразователей ПДЭ-0 ЮИ значение давления также отображается на индикаторе.

Преобразователи, перечисленные в таблице 2, отличаются видом измеряемого давления (ДИ - избыточное, ДА - абсолютное, ДИВ - избыточное - разрежение) и метрологическими характеристиками.

Преобразователи имеют исполнения:

• общепромышленное,

• кислородное,

• взрывозащищенное (для ПДЭ-010).

Преобразователи взрывозащищенного исполнения ПДЭ-010Ех имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», и маркировку взрывозащиты ExiaIICT6 X.

Для взаимодействия преобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики преобразователей.

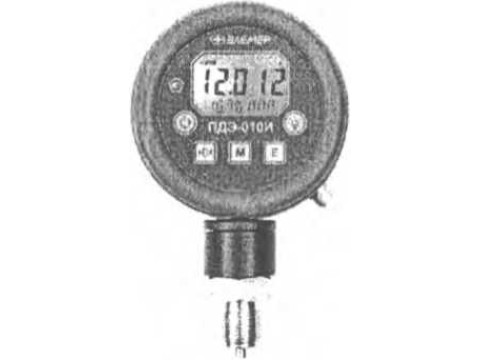

Общий вид преобмзддаг^ежпредставлен на рисунке 1.

Рисунок 1 - Преобразователи давления эталонные ПДЭ-010, ПДЭ-010И.

Программное обеспечение

Внешнее программное обеспечение (ПО), предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку количества измерений для усреднения, количества десятичных знаков, задание обозначения единицы измерения (русское или международное), задание значения давления для включения звуковой сигнализации (зуммера) в пределах 0...100 % от диапазона измерений. ПО также предусматривает возможность выдачи сообщений об уровне заряда батареи или о состоянии активности зуммера преобразователя и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

Обозначения моделей преобразователей, диапазоны измерений давления, пределы допускаемой основной погрешности (у) измерений для преобразователей с кодами классов точности АО, А и В, а также максимальное давление приведены в таблицах 2 и 2.1.

Таблица 2

Таблица 2.1

Примечания

1 Рвмах - диапазон измерений ПДЭ.

2 Р -измеренное значение давления.

Вариация выходного сигнала, %

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C, %

Дополнительная погрешность, вызванная воздействием вибрации, % у. Дополнительная погрешность, вызванная воздействием внешнего переменного магнитного поля, %

Потребляемая мощность, Вт, не более: дляПДЭ-010

дляПДЭ-ОЮИ

Степень защиты от воздействий окружающей среды дляПДЭ-010                                              IP 54;

дляПДЭ-ОЮИ                                          IP 20.

Масса, кг, не более дляПДЭ-010

дляПДЭ-ОЮИ

Габаритные размеры (диаметр; длина), мм, не более:

для ПДЭ-010                                                  (32; НО)

для ПДЭ-010И                                                  (94; 153)

Средняя наработка на отказ, ч                                   100000.

Средний срок службы, лет                                        12.

Условия эксплуатации:

Диапазон рабочих температур окружающего воздуха, °C от минус 20 до плюс 60.

Атмосферное давление, кПа                                от 84 до 106,7.

Относительная влажность при температуре 35 °C и ниже, %, не более 98.

Знак утверждения типа

наносится на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса преобразователей - методом шелкографии, непосредственно на корпус преобразователей - методом лазерной гравировки, на руководства по эксплуатации НКГЖ.406233.015РЭ, НКГЖ.406233.015-02РЭ - типографским способом.

Комплектность

В комплект поставки входят:

- Преобразователь                                                                1 шт.

- Кабель для подключения к калибратору-измерителю ИКСУ-260                1 шт.

- Кабель интерфейсный для подключения к ПК                               1 шт.

- Программное обеспечение «АРМ ПДЭ» для работы с ПК                      1 экз.

- Аккумуляторы типоразмера ААА (для ПДЭ-010И)                           3 шт.

- Батарейки типоразмера ААА (для ПДЭ-010И)                               3 шт.

- Прокладка уплотнительная                                                  1 шт.

- Руководство по эксплуатации                                                 1 экз.

- Паспорт                                                                            1 экз.

Методика поверки                                                            1 экз.

Поверка

осуществляется в соответствии с документом НКГЖ.406233.015МП «Преобразователи давления эталонные ПДЭ-010, ПДЭ-010И. Методика поверки», утвержденным ФГУП «ВНИИМС» 31.03.2012 г.

Основные средства поверки:

- преобразователь давления измерительный АИР-20/М2 (модель 030), диапазон измерений от 0 до 110 кПа, погрешность измерений 0,1%;

- рабочие эталоны давления РЭД-6, РЭД-60, диапазон измерений от 0,1 до 60 МПа, пределы допускаемой основной погрешности ±0,005 % от измеряемого давления;

- манометры грузопоршневые МП-60, МП-600, диапазон измерений от 0,6 до 60 МПа, пределы допускаемой основной погрешности ±0,01 % от измеряемого давления;

- манометр абсолютного давления МПАК-15, диапазон измерений от 0 до 400 кПа, пределы допускаемой погрешности: ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3 Па в диапазоне от 20 до 133 кПа, ±0,01% от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа;

• калибратор давления пневматический «Метран-505 Воздух», диапазон измерений от 0,02 до 25 кПа, пределы допускаемой основной погрешности ±0,015 % от действительного значения измеряемого параметра;

- задатчик разрежения «Метран-503 Воздух», диапазон воспроизводимого давления от минус 0,25 до минус 63 кПа, пределы допускаемой основной погрешности ± 0,02 %;

- калибратор давления пневматический «Метран-504 Воздух», диапазон измерений от 3 до 1000 кПа, пределы допускаемой основной погрешности ±0,01 % от действительного значения измеряемого параметра.

Сведения о методах измерений

Методы измерений содержатся в разделах «Использование по назначению» руководств по эксплуатации НКГЖ.406233.015РЭ, НКГЖ.406233.015-02РЭ.

Нормативные документы

ТУ 4212-068-13282997-2012. Преобразователи давления эталонные ПДЭ-010, ПДЭ-010И.

Технические условия.

ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ 8.223-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па».

ГОСТ 8.401-80 «Классы точности средств измерений. Общие требования».

Рекомендации к применению

При передаче размера единицы давления (поверка и калибровка средств измерений давления).

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
