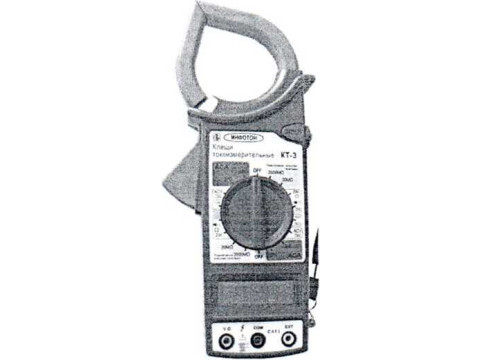

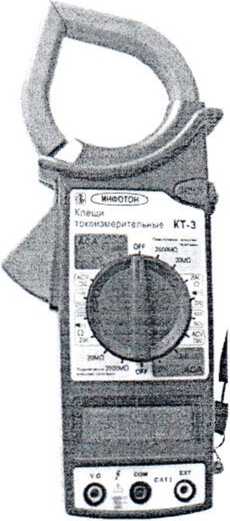

Клещи токоизмерительные КТ-3

Наименование характеристики

Значение

1 Диапазоны измерений напряжения постоянного тока , В

от 10 до 1000;

от минус 1000

до минус 10

2 Конечное значение диапазона измерений напряжения постоянного тока, В

1000

3 Пределы допускаемой основной погрешности клещей при измерении напряжения постоянного тока, В

± (0,008 Ux+2)

4 Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы частотой от 50 до 400 Гц, В

от 10 до 750

5 Конечное значение диапазона измерений среднеквадратического значения напряжения переменного тока синусоидальной формы чаете той от 50 до 400 Гц, В

750

6 Пределы допускаемой основной погрешности клещей при измерении среднеквадратического значения напряжения переменного тока синусоидальной формы частотой от 50 до 400 Гц, В

± (0,012Ux+4)

7 Диапазон измерений среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Гц, А

от 1 до 500

8 Конечные значения диапазонов измерений среднего квадратического значения силы переменного тока синусоидальной формы частотой 50 Гц, А

200, 500

9 Пределы допускаемой основной погрешности клещей при измерении среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Гц:

- на диапазоне измерений с конечным значением 200 А, А

- на диапазоне измерений с конечным значением 500 А, А

£(Д,05ф5)  \

10 Диапазоны измерений сопротивления постоянному току: - без приставки, Ом

- с приставкой, МОм

[Государственный реестр)

II 1 средств измерений / II от 1 до 20000 от 0,1 до 2000/

Наименование характеристики

Значение

11 Конечные значения диапазонов измерений сопротивления постоянному току:

- без приставки, Ом

- с приставкой, МОм

200,20000

20, 2000

12 Пределы допускаемой основной погрешности клещей при измерении сопротивления постоянному току на диапазонах с конечным значением сопротивления:

- 200 Ом, Ом

- 20 кОм, кОм

- 20 МОм (с приставкой), МОм

- 2000 МОм (с приставкой), МОм

± (0,01 Rx+0,3);

± (0,01Rx+0,01);

± (0,02-Rx+0,02);

±(0,05Rx+4)

13 Пределы допускаемой дополнительной погрешности клещей при измерении электрических величин в пределах рабочих условий применения при температуре от 5 °C до 40 °C

Не превышают пределов допускаемой основной погрешности измерений

14 Диапазон напряжения питания постоянного тока, В

от 7,0 до 9,6

15 Потребляемый ток, мА, не более

5

16 Срок службы, лет, не менее

8

17 Наработка на отказ, циклов, не менее

30000

18 Время восстановления рабочего состояния, часов, не более

1

19 Масса без элементов питания, кг, не более

0,25

20 Габаритные размеры, мм, не более

240x103x45

21 Диапазон температур нормальных условий, °C

от 15 до 25

22 Рабочие условия применения:

- диапазон температур окружающего воздуха, °C - диапазон относительной влажности воздуха, %

- диапазон атмосферного давления, кПа

от 5 до 40

до 80

при температуре 25 °C от 84 до 106,7

Примечания: 1) Ux- измеренное значение напряжения постоянного (переменного) тока, В;

2) 1х - измеренное значение силы переменного тока, А;

3) Rx- измеренное значение сопротивления, Ом (МОм).

Наименование

Обозначение

Количество на исполнение УФЦИ.411132.001-

Примечание

-

01

1

2

3

4

5

Клещи токоизмерительные КТ-3

УФЦИ.411132.001

1

-

УФЦИ.411132.001-01

-

1

Комплект ЗИП эксплуатационный:

УФЦИ.305654.008

1

1

- кабель «К1»

УФЦИ.685633.001

1

1

Красный

- кабель «К2»

УФЦИ.685633.002

1

1

Черный

Комплект ЗИП эксплуатационный:

УФЦИ.305654.009

-

1 //

--------и—/-—L

1

1

2

3

4

5

- приставка для измерения сопротивления изоляции

УФЦИ.411916.001

-

1

- кабель «КЗ»

УФЦИ.685633.005

-

1

Красный

- кабель «К4»

УФЦИ.685633.006

-

1

Черный

- кабель «К5»

УФЦИ.685633.007

-

1

Красный

Руководство по эксплуатации

УФЦИ.411132.001 РЭ

1

1

Руководство по эксплуатации

УФЦИ.411916.001 РЭ

-

1

Методика поверки

УФЦИ.411132.001 МП (МРБ МП. 2313-2013)

1

1

Упаковка

УФЦИ.305638.003

1

1

Упаковка

УФЦИ.305636.011

-

1
