Преобразователи температуры Smart Line STT 3000

Номер в ГРСИ РФ: РБ 03 10 4226 18
Раздел: Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель: «Honeywell», США
Скачать
Описание типа РБ 03 10 4226 18 [2010-05-19]
rb-03-10-4226-18_2010-05-19.pdf
Скачать
Описание типа РБ 03 10 4226 18 [2019-09-27]
rb-03-10-4226-18_2019-09-27.pdf
Скачать
Описание типа РБ 03 10 4226 18 [2019-09-25]
rb-03-10-4226-18_2019-09-25.pdf
Скачать
Нет данных о поставщике

Преобразователи температуры Smart Line STT 3000 (далее - преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, а также от других преобразователей с выходным сигналом в виде напряжения постоянного тока и активного сопротивления, в унифицированные аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколам HART, Honeywell Digitally Enhanced (DE), PROFIBUS, FOUNDATION Fieldbus.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 10 4226 18
Наименование Преобразователи температуры Smart Line STT 3000
Год регистрации 2018
Номер сертификата 11804
Дата регистрации 2018-06-28
Срок действия 2023-06-28
Получатель сертификата фирма "Honeywell Automation India Ltd.", Индия (IN)
Производитель / Заявитель

фирма "Honeywell Automation India Ltd."

Поверка

Межповерочный интервал / Периодичность поверки 24 мес.
Методика поверки Поверка проводится по МРБ МП.2010-2010 (изменение №1).

Поверители

Скачать

Описание типа РБ 03 10 4226 18 [2010-05-19]
rb-03-10-4226-18_2010-05-19.pdf
Скачать
Описание типа РБ 03 10 4226 18 [2019-09-27]
rb-03-10-4226-18_2019-09-27.pdf
Скачать
Описание типа РБ 03 10 4226 18 [2019-09-25]
rb-03-10-4226-18_2019-09-25.pdf
Скачать

Описание типа

Назначение

Преобразователи температуры Smart Line STT 3000 (далее - преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, а также от других преобразователей с выходным сигналом в виде напряжения постоянного тока и активного сопротивления, в унифицированные аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколам HART, Honeywell Digitally Enhanced (DE), PROFIBUS, FOUNDATION Fieldbus.

Область применения: в системах сбора и обработки информации, управления распределенными объектами регулирования и управления технологическими процессами в различных отраслях промышленности.

Описание

Преобразователи температуры Smart Line STT 3000 фирмы "PR Electronics", Дания, изготавливаются следующих модификаций: STT171, STT173, STT17H, STT17F, STT650. Модификации преобразователей отличаются друг от друга по метрологическим характеристикам и по виду выходного сигнала.

Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или преобразователя с выходным сигналом в виде напряжения постоянного тока и активного сопротивления, в унифицированный выходной сигнал постоянного тока 4-20 мА, либо в сигнал 4-20 мА с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART, а также в сигнал с сетевым протоколом FOUNDATION Fieldbus.

Сигнал с подключенного устройства поступает на вход преобразователя, где преобразуется с помощью аналогово-цифрового преобразователя в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus, либо на цифро-аналоговый преобразователь, где происходит преобразование в унифицированный аналоговый сигнал постоянного тока. Преобразователь с аналоговым выходным сигналом может содержать частотный модуль HART-протокола, который накладывается на аналоговый сигнал.

Конфигурацию преобразователей в зависимости от модификации можно изменять при помощи: HART-коммуникаторов моделей МСТ202, МСТ404, или аналогичных, средств конфигурирования на основе ПК типов Cornerstone (для HART) или аналогичного ПО, и ПО STT17C PC Tool (для моделей STT171, STT173, STT17H STT650), а также используя локальную вычислительную сеть Fieldbus. Параметры конфигурации преобразователей хранятся в его энергонезависимой памяти.

Цифровая индикация в процессе измерений может осуществляться при помощи встроенного жидкокристаллического дисплея, поставляемого по отдельному заказу.

Преобразователи модификаций STT650 являются двухканальными.

Преобразователи конструктивно выполнены в прочном пластиковом цилиндрическом корпусе с размещенной внутри электроникой и с расположенными на нем клеммами для подключения входных сигналов, вывода выходных сигналов и питания. Конструкция корпуса преобразователя позволяет встраивать его в клеммную головку (типа "В" по DIN) термопреобразователей сопротивления или термоэлектрических преобразователей. Преобразователи STT171, STT173, STT17H могут поставляться м алюминиевом корпусе или корпусе из нержавеющей стали.

Преобразователи выпускают в обычном и взрывозащищенном вариантах. Маркировка взрывозащиты преобразователей указана в таблице 1.

Таблица 1

Модификация преобразователя

Маркировка

STT171

ОЕх ia ПС Т4, Ex ia IIIC Т105 °C 0 Ex ia ПС Тб, Ex ia IIIC T80 °C

STT173

0 Ex ia ПС T4, Ex ia IIIC T105 °C

0 Ex ia ПС T6, Ex ia IIIC T80 °C

STT17H

0 Ex ia ПС T4, Ex ia IIIC T105 °C X 0 Ex ia ПС T6, Ex ia IIIC T80 °C X

STT17F

2 Ex nAc [ic] ПС T4 X

2 Ex nAc [ic] ПС T5 X

2 Ex nAc [ic] ПС Тб X

STT650

0 Ex ia ПС T4 X, Ex ia IIIC T105 °C X

0 Ex ia ПС Тб X, Ex ia IIIC T80 °C X

0 Ex ib [ia] ПС T4 X

0 Ex ib [ia] ПС Тб X PO Ex ia I X

Программное обеспечение (ПО) преобразователей состоит только из одной метрологически значимой встроенной части - Firmware, при помощи которой по специальным расчетным соотношениям проводится обработка результатов измерений и вычислений.

ПО Firmware находится в ПЗУ, размещенном в неразборном корпусе измерительного преобразователя, и не доступно для внешней модификации.

Идентификационные данные ПО преобразователей STT171, STT173, STT17H, STT17F приведены в таблице 2.

Таблица 2

Идентификационные данные

Значения

1

2

Наименование программного обеспечения

STT171 5333 Main FW

Идентификационные наименование ПО

533360хх

Номер версии (идентификационный номер) ПО1)

2.2

Цифровой идентификатор программного обеспечения

0x8ABF

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STT173 5331 Input FW

Идентификационные наименование ПО

533160хх

Нпмсап ваппии ГилАнтиФикаиионный номео) ПО1)

2.3

Идентификационные данные

Значения

____ 1_________

Цифровой идентификатор программного обеспечения

2   __________

0xF43F

Алгоритм вычисления цифрового идентификатора ПО Наименование программного обеспечения

MD5

STT173 5331 Output FW

Идентификационные наименование ПО

533161хх

Номер версии (идентификационный номер) ПО1)

1.3

Цифровой идентификатор программного обеспечения

ОхОЕАб

Алгоритм вычисления цифрового идентификатора ПО Наименование программного обеспечения

MD5

STT17H 5335 Input FW

Идентификационные наименование ПО

533560хх

Номер версии (идентификационный номер) ПО1)

2.1

Цифровой идентификатор программного обеспечения

0x6026

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STT17H 5337 Main FW

Идентификационные наименование ПО

533761хх

Номер версии (идентификационный номер) ПО1)

1.4

Цифровой идентификатор программного обеспечения

0x014F85B1

Алгоритм вычисления цифрового идентификатора ПО Наименование программного обеспечения

__MD5________

STT17H 5337 Modem FW

Идентификационные наименование ПО

533762xx

Номер версии (идентификационный номер) ПО1)

1.0

Цифровой идентификатор программного обеспечения

0x00000433

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STT17F 5350 Input FW

Идентификационные наименование ПО

535060xx

Номер версии (идентификационный номер) ПО1)

2.0

Цифровой идентификатор программного обеспечения

0x6145

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STT17F 5350 Opto FW

Идентификационные наименование ПО

535061xx

Номер версии (идентификационный номер) ПО1)

2.0

Цифровой идентификатор программного обеспечения

0xDE80

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STT17F 5350 Boot FW

Идентификационные наименование ПО

535062xx

Номер версии (идентификационный номер) ПО1)

2.0

Цифровой идентификатор программного обеспечения

0x00F39020

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STT17F 5350 Signal Conv FW

Идентификационные наименование ПО

535063xx

Номер версии (идентификационный номер) ПО1)

2.1

Цифровой идентификатор программного обеспечения

0x00F5FD2E

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STTI7F 5350 Main FW

Идентификационные наименование ПО

53506Cxx

Номер версии (идентификационный номер) ПО1)

2.8

Цифровой идентификатор программного обеспечения

0x047DBDB3

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование программного обеспечения

STTI7F 5350 Main FW

Идентификационные наименование ПО

53506Cxx

Идентификационные данные

Значения

1

2

Номер версии (идентификационный номер) ПО1)

2.8

Цифровой идентификатор программного обеспечения

0X047DBDB3

Алгоритм вычисления цифрового идентификатора ПО

MD5

1> - и более поздние версии

Идентификационные данные встроенного ПО преобразователя STT650 приведены

в таблице 3.

Таблица 3

Идентификационные данные

Значения

Идентификационное наименование встроенного ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже 1

Цифровой идентификатор программного обеспечения

Идентификационные данные внешнего ПО преобразователя STT650 приведены в

таблице 4.

Таблица 4

Идентификационные данные

Значения

Идентификационное наименование встроенного ПО

STT17C PC Tool

Номер версии (идентификационный номер) ПО

не ниже 7.06.1009

Цифровой идентификатор программного обеспечения

Идентификационное наименование встроенного ПО

Field Device Manager

Номер версии (идентификационный номер) ПО

не ниже 440

Цифровой идентификатор программного обеспечения

Идентификационное наименование встроенного ПО

Field Device Manager Express

Номер версии (идентификационный номер) ПО

не ниже 430

Цифровой идентификатор программного обеспечения

Идентификационное наименование встроенного ПО

Honeywell experion

Номер версии (идентификационный номер) ПО

не ниже 300

Цифровой идентификатор программного обеспечения

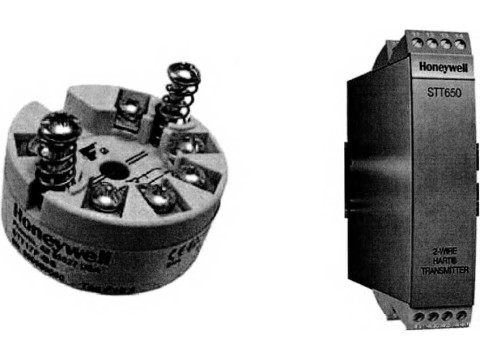

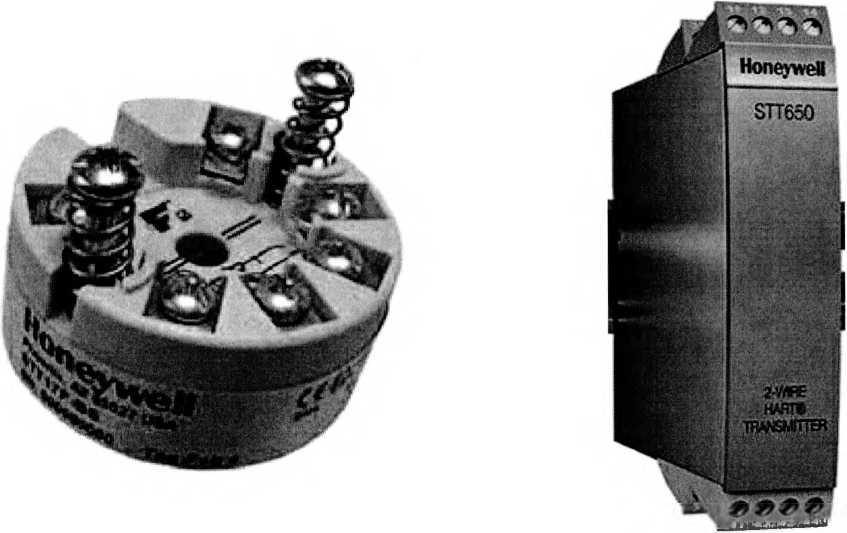

Внешний вид преобразователей представлен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

STT171, STT173, STT17H, STT17F                      STT650

Рисунок 1. Внешний вид преобразователей температуры Smart Line STT 3000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики преобразователей приведены в таблицах 5-8.

Таблица 5______________________________________________________________________________________________

Диапазоны преобразования входных сигналов1’

Минимальный интервал измерений

Пределы допускаемой основной погрешности2*

Пределы допускаемой дополнительной погрешности на 1 °C2*

STT171 (-BS) (4-20 мА)

1100: от минус 200 °C о плюс 850 °C

25 °C

±0,3 °C или ±0,1 % (от шкалы)

±0,01 °C или ±0,01 %

Ii100: от минус 60 °C ,о плюс 250 °C

25 °C

±0,3 °C или ±0,1 %

±0,01 °C или ±0,01 %

)м-вход: от 0 до 10000 Ом

30 Ом

±0,2 Ом или ±0,1 %

±0,02 Ом или ±0,01 %

STT173 (-BS) (4-20 мА)

4100: от минус 200 °C [О плюс 850 °C

25 °C

±0,2 °C или ±0,1 %

±0,01 °C или ±0,01 %

Ji100: от минус 60 °C |о плюс 250 °C

25 °C

±0,2 °C или ±0,1 %

±0,01 °C или ±0,01 %

J: от 400 °C до 1820 °C

200 °C

±2 °C или ±0,1 %

±0,2 °C или ±0,01 %

:: от минус 100 °C до плюс 1000 °C

50 °C

±1 °C или ±0,1 %

±0,05 °C или ±0,01 %

I: от минус 100 °C до плюс 1200 °C

50 °C

±1 °C или ±0,1 %

±0,05 °C или ±0,01 %

С: от минус 180 °C до плюс 1372 °C

50 °C

±1 °C или ±0,1 %

±0,05 °C или ±0,01 %

.: от минус 100 °C до плюс 900 °C

50 °C

±1 °C или ±0,1 %

±0,05 Хили ±0,01 %

*1: от минус 180 °C до плюс 1300 °C

100 °C

±1 °C или ±0,1 %

±0,05 °C или ±0,01 %

от минус 50 °C до плюс 1760 °C

200 °C

±2 °C или ±0,1 %

±0,2 °C или ±0,01 %

3: от минус 50 °C до плюс 1760 °C

200 °C

±2 °C или ±0,1 %

±0,2 °C или ±0,01 %

Г: от минус 200 °C до плюс 400 °C

50 °C

±1 °C или ±0,1 %

±0,05 °C или ±0,01 %

yiB-вход: от минус 12 до плюс 800 yiB

5 мВ

±0,01 мВ или ±0,1 %

±0,001 мВ или ±0,01 %

Эм-вход: от 0 до 5000 Ом

30 Ом

±0,1 Ом или ±0,1 %

±0,01 Ом или ±0,01 %

Чределы допускаемой абсолютной погрешности внутренней автоматической компенсации гемпературы холодных спаев термопары, °C

При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо прибавлять погрешность компенсации температуры холодного спая (±1,0 °C)

±1,0 °C

Примечания:

* - типы НСХ термометров сопротивления и термоэлектрических преобразователей по СТБ ЕН 60751/ГОСТ 6651 и ГОСТ Р 8.585 соответственно.

!> - выбирают большее значение.

Таблица 6

Диапазоны преобразования входных сигналов1*

Минимальный интервал измерений

Пределы допускаемой основной погрешности2*

Пределы допускаемой дополнительной погрешности на 1 °C2*

1

2

3

4

STT17H (-BS, -BN) (4-20 мА)

't 100: от минус 200 °C о плюс 850 °C

10 °C

±0,2 °C или ±0,1 % (от ДИ)

±0,01 °C или ±0,01 %

Ii100: от минус 60 °C ,о плюс 250 °C

10 °C

±0,3 °C или ±0,1 %

±0,01 °C или ±0,01 %

I: от 400 °C до 1820 °C

100 °C

±1 °C или ±0,1 %

±0,2 °C или ±0,01 %

i: от минус 100 °C до 1000 °C

50 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

: от минус 100 °C до плюс 1200 °C

50 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

от минус 180 °C до плюс 1372 °C

50 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

.: от минус 100 °C до плюс 900 °C

50 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

J: от минус 180 °C до плюс 1300 °C

50 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

i: от минус 50 °C до плюс 1760 °C

100 °C

±1 °C или ±0,1 %

±0,2 °C или ±0,01 %

>: от минус 50 °C до плюс 1760 °C

100 °C

±1 °C или ±0,1 %

±0,2 °C или ±0,01 %

’: от минус 200 °C до плюс 400 °C

50 °C

±0,5 °C или ±0,1 %

±0,05 “Сили ±0,01 %

лВ-вход: от минус 800 jo плюс 800 мВ

5 мВ

±0,01 мВ или ±0,1 %

±0,0005 мВ или ±0,01 %

)м-вход: от 0 до 7000 Ом

25 Ом

±0,1 Ом или ±0,1 %

±0,005 Ом или ±0,01 %

1ределы допускаемой абсолютной погрешности внутренней автоматической компенсации емпературы холодных спаев термопары, °C

Три работе с термоэлектрическими преобразователями при расчете суммарной погрешности

<еобходимо прибавлять погрешность компенсации температуры холодного спая (±1,0 °C)

±1,0 °C

STT17F (-BS, -BN) (FOUNDATION Fieldbus)

Dt100: от минус 200 °C jo плюс 850 °C

±0,2 °C или ±0,1 % (от ИВ)

±0,01 °C или ±0,01 %

\li100: от минус 60 °C до плюс 250 °C

±0,3 °C или ±0,1 %

±0,01 °C или ±0,01 %

ЗиЮ: от минус 50 °C до плюс 200 °C

~~

±1,3 °C или ±0,1 %

±0,02 °C или ±0,01 %

3: от 400 °C до 1820 °C

±1 °C или ±0,1 %

±0,2 °C или ±0,01 %

Е: от минус 100 °C до 1000 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

J: от минус 100 °C до плюс 1200 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

<: от минус 180 °C до плюс 1372 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

1

2

3

4

: от минус 100 °C до плюс 900 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

I: от минус 180 °C до плюс 1300 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

I: от минус 50 °C до плюс 1760 °C

±1 °C или ±0,1 %

±0,2 °C или ±0,01 %

■: от минус 50 °C до плюс 1760 °C

±1 °C или ±0,1 %

±0,2 °C или ±0,01 %

: от минус 200 °C до плюс 400 °C

±0,5 °C или ±0,1 %

±0,05 °C или ±0,01 %

iB-вход: от минус 800 о плюс 800 мВ

±0,01 мВ или ±0,1 %

±0,0002 мВ или ±0,01 %

)м-вход: от 0 до 10000 Ом

±0,05 Ом или ±0,1 %

±0,002 Ом или ±0,01 %

1ределы допускаемой абсолютной погрешности внутренней автоматической компенсации емпературы холодных спаев термопары, °C

!ри работе с термоэлектрическими преобразователями при расчете суммарной погрешности еобходимо прибавлять погрешность компенсации температуры холодного спая (±0,5 °C)

±0,5 °C

1римечания:

-типы НСХ термометров сопротивления и термоэлектрических преобразователей по СТБ ЕН 60751/ГОСТ 6651 и ГОСТ Р 8.585 соответственно. - выбирают большее значение.

Таблица 7

Диапазоны преобразования входных сигналов1*

Минимальный интервал измерений

Пределы допускаемой основной погрешности2*

Пределы допускаемой дополнительной погрешности на 1 °C2*

1

2

3

4

STT650 (4 - 20 мА)

450: от минус 200 °C io плюс 850 °C

25 °C

±0,1 °C или ±0,05 % (от ДИ)

±0,005 °C или ±0,005 %

4100: от минус 200 °C ,о плюс 850 °C

25 °C

±0,1 °C или ±0,05 % (от ДИ)

±0,005 °C или ±0,005 %

4200: от минус 200 °C ,0 плюс 850 °C

25 °C

±0,1 °C или ±0,05 % (от ДИ)

±0,005 °C или ±0,005 %

4500: от минус 200 °C

10 плюс 850 °C

25 °C

±0,1 °C или ±0,05 % (от ДИ)

±0,005 °C или ±0,005 %

41000: от минус 200 °C

10 плюс 850 °C

25 °C

±0,2 °C или ±0,05 % (от ДИ)

±0,1 °C или ±0,005 %

sli100: от минус 60 °C до 1люс 250 °C

10 °C

±0,3 °C или ±0,1 %

±0,025 °C или ±0,005 %

3: отО °C до 1820 °C

100 °C

±1 °C или ±0,05 %

±0,1 °C или ±0,005 %

1

2

3

4

i: от минус 100 °C до 1000 °C

50 °C

±0,5 °C или ±0,05 %

±0,025 °C или ±0,005 %

: от минус 100 °C до плюс 1200 °C

50 °C

±0,5 °C или ±0,05 %

±0,025 °C или ±0,005 %

: от минус 180 °C до плюс 1372 °C

50 °C

±0,5 °C или ±0,05 %

±0,025 °C или ±0,005 %

: от минус 100 °C до плюс 900 °C

50 °C

±0,5 °C или ±0,05 %

±0,025 °C или ±0,005 %

I: от минус 180 °C до плюс 1300 °C

50 °C

±0,5 °C или ±0,05 %

±0,025 °C или ±0,005 %

L от минус 50 °C до плюс 1760 °C

100 °C

±1 °C или ±0,05 %

±0,1 °C или ±0,005 %

I: от минус 50 °C до плюс 1760 °C

100 °C

±1 °C или ±0,05 %

±0,1 °C или ±0,005 %

от минус 200 °C до плюс 400 °C

25 °C

±0,5 °C или ±0,05 %

±0,025 °C или ±0,005 %

iB-вход: от минус 800 [О плюс 800 мВ

2,5 мВ

±10 мкВ или ±0,05 %

±0,5 мкВ или ±0,005 %

)м-вход: от 0 до 7000 Ом

25 Ом

±0,1 Ом или ±0,05 %

±5 мОм или ±0,005 %

Тределы допускаемой абсолютной погрешности внутренней автоматической компенсации емпературы холодных спаев термопары, °C

1ри работе с термоэлектрическими преобразователями при расчете суммарной погрешности юобходимо прибавлять погрешность компенсации температуры холодного спая (±1,0°С)

±1,0 °C

1римечания:

• - типы НСХ термометров сопротивления и термоэлектрических преобразователей по СТБ ЕН 60751/ГОСТ 6651 и ГОСТ Р 8.585 соответственно.

1 - выбирают большее значение.

Таблица 8

Характеристика

Значение

STT171

STT173

STT17H

STT17F

STT650

Условия эксплуатации:

-диапазон температуры окружающего воздуха, °C - относительная влажность

от минус 40 до плюс 85 до 100 % (без конденсации)

Напряжение питания постоянного тока, В

от 8 до 30

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплект поставки преобразователей представлен в таблице 9. Таблица 9

Наименование

Количество

Преобразователь температуры Smart Line STT 3000

1 шт.

Паспорт

1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "PR Electronics", Дания.

ГОСТ 6616-94 "Преобразователи термоэлектрические. Общие технические условия".

ГОСТ 8.338-2002 "Государственная система обеспечения единства измерений.

Преобразователи термоэлектрические. Методика поверки".

Заключение

Преобразователи температуры Smart Line STT 3000 соответствуют требованиям:

- технической документации фирмы "PR Electronics", Дания;

- Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС N RU Д-US.РЦ01.В.02924 от 07.12.2017);

- Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (декларация о соответствии № ТС RU C-US.rBO8.B.O1748 от 19.05.2016).

Межповерочный интервал - не более 24 месяцев.

Научно-исследовательский испытательный центр БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025

Смотрите также

РБ 03 12 6613 18
Шумомеры-анализаторы спектра портативные ОКТАВА-111
ООО "ПКФ Цифровые приборы"
Категория: Шумомеры
Дата внесения: 2018-06-28
Действителен до: 2022-10-31
РБ 03 13 6620 18
Миллиомметры ТРОМ-1
ООО "Челэнергоприбор"
Категория: Омметры
Дата внесения: 2018-06-28
Действителен до: 2022-05-10
Default ALL-Pribors Device Photo
Дата внесения: 2018-06-28
Действителен до: 2020-11-10
РБ 03 10 5592 18
Комплекты термопреобразователей сопротивления платиновых ТЭСМА-К
ООО "Энергосберегающая компания "ТЭМ"
