Анализаторы метана переносные Сигнал.5

Назначение

Анализаторы метана переносные Сигнал.5 (далее - анализаторы) предназначены для непрерывного автоматического измерения объемной доли метана в воздухе, а также, в зависимости от модификации, температуры воздуха и выдачи звуковой и световой сигнализации при достижении установленного значения объемной доли метана.

Область применения: Угольные шахты в целях контроля безопасности условий труда. В комплекте с пробоотборником могут применяться для контроля содержания метана в труднодоступных местах горных выработок (куполах, заперемыченном пространстве и др.) и в трубопроводах изолированного газоотсоса.

Описание

Анализаторы являются переносными приборами индивидуального использования.

Анализаторы выпускают в следующих модификациях:

Сиглал.5 - для измерения объемной доли метана в воздухе;

Сигнал. 5.1- для измерения объемной доли метана в воздухе и температуры.

В корпусе анализатора размещены измерительные преобразователи, элементы электронной схемы, устройство звуковой и световой сигнализации, сменный блок питания.

Принцип действия измерительного преобразователя объемной доли метана термокаталитический (низкие концентрации метана) и кондуктометрический (высокие концентрации метана). Изменение режима работы измерительного преобразователя происходит при достижении объемной доли метана 5 %.

Анализаторы выпускают во взрывозащищенном исполнении.

Внешний вид анализатора приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

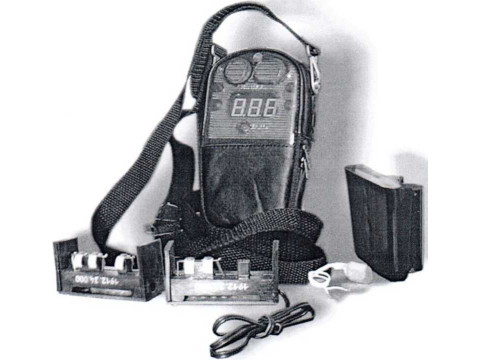

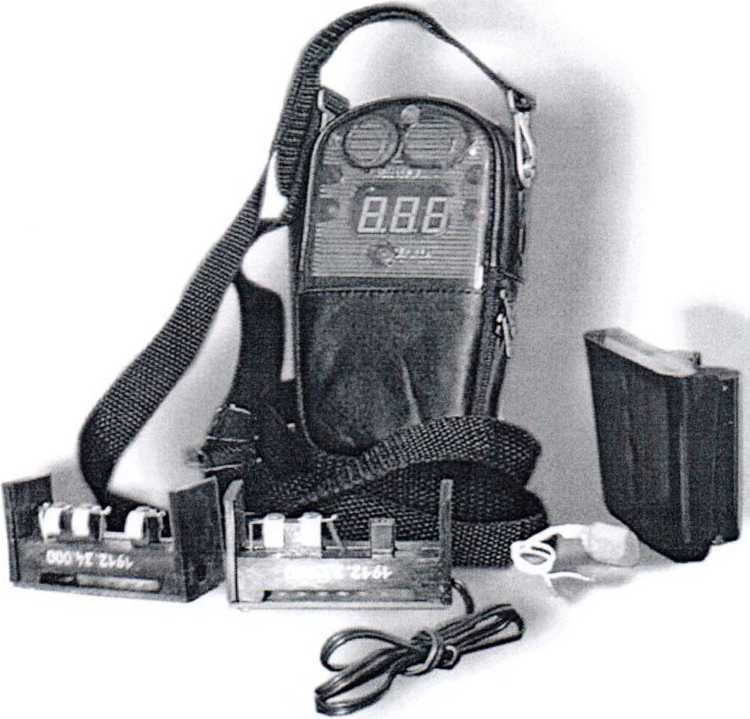

Рисунок 1. Внешний вид Сигнал.5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон показаний объемной доли метана - от 0 % до 99,9 % .

Диапазон измерения объемной доли метана - от 0 % до 2,5 %

Пределы допускаемой абсолютной погрешности при измерении объемной доли метана в диапазоне от 0 % до 2,5 % - ± 0,2 %;

Диапазон регулировки порога срабатывания сигнализации от 0,5 % до 2,5 %

Пределы допускаемой абсолютной погрешности срабатывания порогового устройства - ±0,2 %.

Время срабатывания сигнализации - не более 20 с.

Диапазон измерения температуры от минус 10 °C до плюс 50 °C.

Пределы допускаемой абсолютной погрешности при измерении температуры (модификация Сигнал.5.1) - ±0,2 °C.

Напряжение питания анализатора - (2,45±0,35) В.

Масса анализатора - не более 0,4 кг.

Габаритные размеры - не более 150x90x40 мм.

Средняя наработка на отказ - не менее 5000 ч.

Знак утверждения типа

Знак Утверждения типа наносится прессованием на корпус анализатора и (или) на руководство по эксплуатации типографским способом.

Комплектность

Комплект поставки анализатора:

- анализатор метана Сигнал.5 (Сигнал.5.1) - 1 шт.;

- датчик - 2 шт.;

- блок питания - 2 шт.;

- зарядная вилка - 1 шт.;

- разрядная вилка -1 шт.;

- чехол - 1 шт.;

- комплект инструментов - 1 комплект на 10 анализаторов;

- накладка для подачи ПГС - 1шт. на 5 анализаторов;

- руководство по эксплуатации - 1 экз. на 10 анализаторов;

- формуляр - 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний».

ТУ У 32.2-00165706.013-2001 «Анализатор метана переносной Сигнал.5». Технические условия.

МРБ МП.2805-2018 «Анализаторы метана переносные Сигнал.5». Методика поверки.

Заключение

Анализаторы метана переносные Сигнал.5 соответствуют ГОСТ 24032-80 и техническим условиям ТУ У 32.2-00165706.013-2001.

Анализаторы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (Сертификат соответствия № ТС RU C-UA.ME92.В.00561 от 02.11.2015).

Межповерочный интервал - не более 6 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93 тел. 334-98-13

Аттестат аккредитации № BY/ 112 02.1.0.0025
