Измерители скорости ультразвуковые FLOWSIC100
| Номер в ГРСИ РФ: | РБ 03 07 3845 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «SICK AG», Германия |
|
Описание типа РБ 03 07 3845 18 [2018-09-07]
rb-03-07-3845-18_2018-09-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3845 18 [2009-12-28]
rb-03-07-3845-18_2009-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3845 18 [2015-01-26]
rb-03-07-3845-18_2015-01-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3845 18 [2015-11-26]
rb-03-07-3845-18_2015-11-26.pdf
|
Скачать |
Измерители скорости ультразвуковые FLOWSIC100 предназначены для измерения скорости потока различных газов, в том числе природного газа (для измерителей скорости FLOWSIC100 Process, FLOWSIC100 Flare), и газовоздушных потоков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3845 18 |
| Наименование | Измерители скорости ультразвуковые FLOWSIC100 |
| Год регистрации | 2018 |
| Номер сертификата | 11802 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2023-06-28 |
| Получатель сертификата | фирма "SICK AG", Германия (DE)(изготовитель - фирма "SICK Engineering GmbH", Германия)(DE) |
Производитель / Заявитель
фирма "SICK AG" (изготовитель - фирма "SICK Engineering GmbH")
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Измерители FLOWSIC100, FLOWSIC100 Process, FLOWSIC100 Flare (исполнение с врезными ультразвуковыми датчиками) метрологически обеспечены в Республике Беларусь методом прямых измерений по скорости распространения ультразвука. Измерители FLOWSIC100 Flare (исполнение с измерительным участком) метрологически НЕ обеспечены в Республике Беларусь (используется метод непосредственного сличения на эталонных расходомерных установках). |
| Методика поверки | Поверка проводится по МРБ МП.1867-2014 (изменения №1-3). |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку измерителей FLOWSIC100 Flare (исполнение с измерительным участком) специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь, на эталонных расходомерных установках в аккредитованных поверочных лабораториях или в лаборатории фирмы-изготовителя. |
Поверители
Скачать
|
Описание типа РБ 03 07 3845 18 [2018-09-07]
rb-03-07-3845-18_2018-09-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3845 18 [2009-12-28]
rb-03-07-3845-18_2009-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3845 18 [2015-01-26]
rb-03-07-3845-18_2015-01-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3845 18 [2015-11-26]
rb-03-07-3845-18_2015-11-26.pdf
|
Скачать |
Описание типа
Назначение
Измерители скорости ультразвуковые FLOWSIC100 предназначены для измерения скорости потока различных газов, в том числе природного газа (для измерителей скорости FLOWSIC100 Process, FLOWSIC100 Flare), и газовоздушных потоков.
Область применения - технологический учет и контроль на предприятиях газовой, химической, нефтехимической, фармацевтической и пищевой промышленностях; технологические измерения и контроль выбросов на тепловых электростанциях и промышленных сжигающих установках, мусоросжигательных заводах, системах кондиционирования в промышленности и сельском хозяйстве.
Описание
Измерение скорости потока газа измерителями скорости ультразвуковыми FLOWSIC100 основано на методе измерения разности времени прохождения ультразвуковых импульсов. Блоки приемопередатчиков монтируются на противоположных сторонах газохода под определенным углом к направлению потока. Блоки приемопередатчиков содержат ультразвуковые преобразователи, работающие попеременно как приемник и как передатчик. Звуковые импульсы, в зависимости от исполнения, излучаются под углом к направлению потока газа или параллельно потоку. Скорость потока газа определяется по разности времени прохождения сигнала в прямом и обратном направлении и не зависит от величины скорости звука. Разность времени прохождения сигнала тем больше, чем выше скорость потока газа и чем меньше угол к направлению потока. Изменения скорости звука в результате изменения давления или температуры при этом принципе измерений не влияют на измеряемую скорость потока газа.
Измеритель скорости ультразвуковой FLOWSIC100 представляет собой модульную конструкцию, состоящую из блока приемопередатчиков FLSE100 и блока обработки информации MCU, и, в зависимости от области применени^^ожет быть
выполнен в следующих модификациях:
- FLOWSIC100 (мониторинг выбросов) исполнений Н, М, SA, SD, PR, Н-АС, М-АС, PM, PH, PH-S;
- FLOWSIC100 Process (измерение скорости потока для газов и газовоздушных смесей) исполнений CL150/PN16, EX-Z2/EX-Z2-RE; PR-EX-Z2;
- FLOWSIC100 Flare (измерение скорости потока для газов и газовоздушных смесей) исполнений EX-S, EX/EX-RE; EX-PR.
Блок обработки информации MCU может быть выполнен в двух исполнениях: MCU-N - без встроенной системы охлаждения, MCUP - со встроенной системы охлаждения. В зависимости от места установки, корпус блоки обработки информации MCU может быть изготовлен с различной степенью защиты оболочки.
Измерители скорости ультразвуковые FLOWSIC100 могут работать под управлением как блока обработки информации MCU, так и под управлением специального программного обеспечения SOPAS Engineeringtool (SOPAS ЕТ).

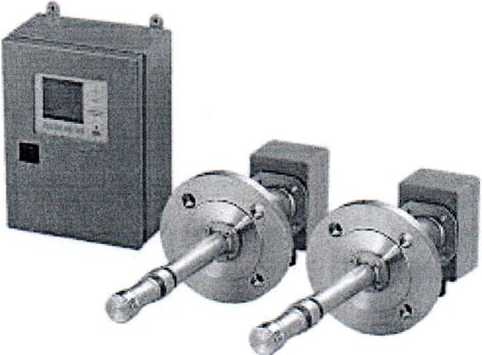

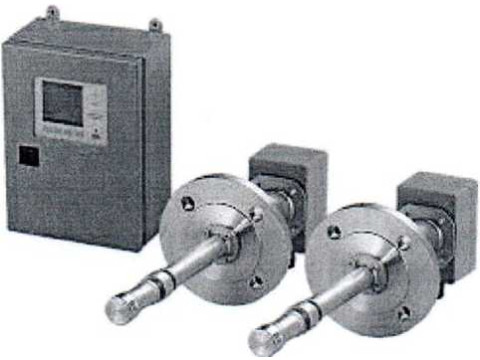

Внешний вид измерителей скорости ультразвуковых FLOWSIC100 приведен на рисунке 1.
Рисунок 1 - Внешний вид измерителя скорости ультразвукового FLOWSIC100
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик измерителя скорости ультразвукового FLOWSIC100. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение |
Наименование ПО |
Номер версии ПО |
Контрольная сумма |
|
FLOWSIC100 |
Внутреннее ПО |
01.12.04 |
0X519F4077 |
|
FLOWSIC100 Process |
Внутреннее ПО |
01.16.02 |
0x9391 В6Е5 |
|
FLOWSIC100 Flare |
Внутреннее ПО |
01.16.02 |
0х9391В6Е5 |
|
ПО «SOPAS ЕТ» |
Внешнее ПО |
2018.2 |
- |
Примечания:
1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителей скорости ультразвуковых FLOWSIC100 указаны в таблицах 2-6.
Таблица 2___________________________________________
|
Характеристика |
Значение | |||
|
FLOWSIC100 (мониторинг выбросов) | ||||
|
Н |
М |
SA/SD |
PR | |
|
Диапазон измерений скоростей потока, м/с |
от 0 до 40 | |||
|
Пределы допускаемой абсолютной погрешности измерителей при измерении скорости потока, м/с |
±0,1 | |||
|
Пределы допускаемой относительной погрешности измерителей при измерении скорости распространения ультразвука, % |
±1,0 | |||
|
Диапазон диаметров труб, м |
от 1,4 ДО 13,0 |
от 0,15 ДО 3,4 |
от 0,15 ДО 1,7 |
от 0,4 |
|
Диапазон температур потока измеряемой среды, °C |
от минус 40 до плюс 260 |
от минус 40 до плюс 150 |
от минус 40 до плюс 260 | |
|
Диапазон напряжений питания переменного тока блока обработки MCU, В |
от 90 до 250 | |||
|
Номинальное напряжение питания постоянного тока блоков приема/передачи, В |
24 | |||
|
Максимальная потребляемая мощность блока обработки MCU, Вт |
75 | |||
|
Диапазон рабочих температур, °C: - блоков приема/передачи - блока обработки MCU |
от минус 40 до плюс 70 от минус 40 до плюс 60 | |||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65/IP54 (блок MCU) | |||
Таблица 3
|
Характеристика |
Значение | |
|
FLOWSIC100 (мониторинг выбросов) | ||
|
НАС |
МАС | |
|
Диапазон измерений скоростей потока, м/с |
от 0 до 40 | |
|
Пределы допускаемой абсолютной погрешности измерителей при измерении скорости потока, м/с |
±0,1 | |
|
Пределы допускаемой относительной погрешности измерителей при измерении скорости распространения ультразвука, % |
±1,0 | |
|
Диапазон диаметров труб, м |
от 1,4 до 10 |
от 0,15 до 3,4 |
|
Диапазон температур потока измеряемой среды, °C |
от минус 40 до плюс 450 | |
|
Диапазон напряжений питания переменного тока блока обработки MCU, В |
от 90 до 250 | |
|
Номинальное напряжение питания постоянного тока блоков приема/передачи, В |
24 | |
|
Максимальная потребляемая мощность блока обработки MCU, Вт |
75 | |
|
Диапазон рабочих температур, °C: - блоков приема/передачи - блока обработки MCU |
от минус 40 д^Вй^-W. от минус 40 до пл(о£ 60\*\ | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65/IP54 АбЫ^Ш II | |
Таблица 4
|
Характеристика |
Значение | ||
|
FLOWSIC100 (мониторинг выбросов) | |||
|
РМ |
РН |
PHS | |
|
Диапазон измерений скоростей потока, м/с |
от 0 до 40 | ||
|
Пределы допускаемой абсолютной погрешности измерителей при измерении скорости потока, м/с |
±0,1 | ||
|
Пределы допускаемой относительной погрешности измерителей при измерении скорости распространения ультразвука, % |
±1,0 | ||
|
Диапазон диаметров труб, м |
от 0,35 до 2,5 |
от 0,7 до 8,7 |
от 1,4 до 11,3 |
|
Диапазон температур потока измеряемой среды, °C |
от минус 40 до плюс 450 | ||
|
Диапазон напряжений питания переменного тока блока обработки MCU, В |
от 90 до 250 | ||
|
Номинальное напряжение питания постоянного тока блоков приема/передачи, В |
24 | ||
|
Максимальная потребляемая мощность блока обработки MCU, Вт |
75 | ||
|
Диапазон рабочих температур, °C: - блоков приема/передачи - блока обработки MCU |
от минус 40 до плюс 70 от минус 40 до плюс 60 | ||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65/IP54 (блок MCU) | ||
Таблица 5
|
Характеристика |
Значение | |||||
|
FLOWSIC100 Process (измерение скорости потока для газов и газовоздушных смесей) | ||||||
|
CL150/PN16 |
EX-Z2/ EX-Z2-RE |
PR-EX-Z2 | ||||
|
Диапазон измерений скоростей потока, м/с |
от 0 до 40 | |||||
|
Пределы допускаемой относительной погрешности измерителей при измерении скорости потока, %: - в диапазоне скоростей от 2 до 40 м/с - в диапазоне скоростей от 0 до 2 м/с |
±3 ±5 | |||||
|
Пределы допускаемой относительной погрешности измерителей при измерении скорости распространения ультразвука, % |
±1,0 | |||||
|
Диапазон диаметров труб, м |
от 0,15 до 1,7 |
от 0,35 | ||||
|
Диапазон температуры потока измеряемой среды, °C |
от минус 40 до плюс 260 | |||||
|
Диапазон давления измеряемой среды, кПа |
от минус 50 до плюс 1600 |
от минус 10 до плюс 10 | ||||
|
Диапазон напряжений питания переменного тока блока обработки MCU, В |
от 90 до 250 | |||||
|
Номинальное напряжение питания постоянного тока блоков приема/передачи, В |
24 | |||||
|
Максимальная потребляемая мощность блока обработки MCU, Вт |
75 | |||||
|
Диапазон рабочих температур, °C |
от минус 40 до плюс |
60 |
С\-\ | |||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 II |
у |
1 | |||
Таблица 6
|
Характеристика |
Значение | |
|
FLOWSIC100 Flare (измерение скорости потока для газов и газовоздушных смесей) | ||
|
EX-S | EX/EX-RE |
EX-PR | |
|
Диапазон измерений скоростей потока, м/с |
от 0,3 до 120 (от 0,3 до 90 при вертикальном монтаже исполнения EX-S) |
от 0,3 до 90 |
|
Пределы допускаемой относительной погрешности измерителей при измерении скорости потока, %: - однолучевая схема для исполнения с врезными ультразвуковыми датчиками - двухлучевая схема для исполнения с врезными ультразвуковыми датчиками - однолучевая схема для исполнения с измерительным участком -двухлучевая схема для исполнения с измерительным участком |
±5,0 ±3,0 ±1,5 ±1,0 | |
|
Пределы относительной погрешности при измерении скорости распространения ультразвука, % |
±1,0 | |
|
Диапазон диаметров труб, м |
от 0,1 до 1,8 |
от 0,3 до 1,8 |
|
Диапазон температуры потока измеряемой среды (зависит от исполнения корпуса), °C |
от минус 70 до плюс 280 | |
|
Диапазон давления измеряемой среды, кПа |
от минус 50 до плюс 1600 | |
|
Диапазон напряжений питания переменного тока блока обработки MCU, В |
от 90 до 250 | |
|
Номинальное напряжение питания постоянного тока блоков приема/передачи, В |
24 | |
|
Максимальная потребляемая мощность блока обработки MCU, Вт |
75 | |
|
Диапазон рабочих температур, °C: - блоков приема/передачи - блока обработки MCU |
от минус 40 до плюс 70 от минус 40 до плюс 60 | |
|
Степень защиты по ГОСТ 14254-2015: - блоков приема/передачи - блока обработки MCU |
IP65/IP67 IP20/IP66 | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки измерителей скорости ультразвуковых FLOWSIC100 определяется заказом в соответствии с технической документацией фирмы "SICK AG", Германия.
Основной комплект поставки включает:
- измеритель скорости ультразвуковой FLOWSIC100:
- руководство по эксплуатации;
- упаковка;
Государсгаеяскй twtii, ( (ЖК™ из“<-'рений /
Лист 5 из 7
- методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "SICK AG", Германия.
МРБ МП. 1867-2014 «Измерители скорости FLOWSIC100. Методика поверки» с учетом извещения об изменении № 3.
Заключение
Измерители скорости ультразвуковые FLOWSICIOO соответствуют требованиям документации фирмы "SICK AG", ТР ТС 012/2011 (сертификат соответствия № ТС RLI C-DE.BH02.B.00639, сертификат действителен по 29.07.2023), ТР ТС 020/2011 (регистрационный номер декларации о соответствии: ТС RU С-0Е.МЛО6.В.ООО61, декларация действительна по 21.08.2021), ТР ТС 004/2011 (регистрационный номер декларации о соответствии: ЕАЭС № RU Д-ОЕ.ИМ43.В. 01624, декларация действительна по 21.06.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
