Приборы для измерений показателей качества электрической энергии "Ресурс-ПКЭ"

Назначение

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ» (далее - приборы) предназначены для измерений показателей качества электрической энергии в соответствии с ГОСТ 130109-97 и ГОСТ Р 51317.4.30-2008 в однофазных, трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного тока частотой 50 Гц.

Описание

Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье.

Приборы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.

Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов.

В нижней части корпуса приборов расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения; соединители дополнительного входа электропитания для приборов модификаций с электропитанием от измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

В верхней части корпуса приборов расположены соединители для подключения интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

Приборы выпускаются в модификациях, отличающихся наличием одного или двух каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ Р 51317.4.30-2008.

Каждый канал измерительных входов имеет три фазных измерительных входа напряжения и один общий измерительный вход, являющийся для фазных измерительных входов общей точкой.

Приборы в зависимости от модификации имеют следующее обозначение:

Ресурс-ПКЭ-Х.Х-ХХ-Х

Количество фидеров (1 или 2) _____________________________________|

Обозначение номенклатуры измеряемых параметров

(цифра от 1 до 7)

Конструктивное исполнение:

ви - для монтажа в щит, с электропитанием

от измерительных цепей;

вэ - для монтажа в щит, с отдельным входом

электропитания;

ои - для навесного монтажа, с электропитанием

от измерительных цепей;

оэ - для навесного монтажа, с отдельным входом

электропитания.__________________________________________________________

Класс характеристик процесса измерений по

ГОСТ Р 51317.4.30-2008:

А - класс А;

S - класс S;

- отсутствие символа в данной позиции означает

соответствие ГОСТ 13109-97.

Приборы в зависимости от модификации обеспечивают измерение показателей качества электрической энергии, приведённых в таблице 1.

Таблица 1

Программное обеспечение

Идентификационные данные программного обеспечения приборов приведены в таблице 2.

Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.

Программное обеспечение «Конфигуратор ПКЭ» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы приборов по интерфейсам RS-232 и RS-485.

Встроенное программное обеспечение приборов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Таблица 2

Назначение программного обеспечения для различных модификаций приборов приведено в таблице 3.

Таблица 3

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Внешний вид и схемы пломбирования приборов различных модификаций представлены на рисунке 1 и рисунке 2.

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы поверителя.

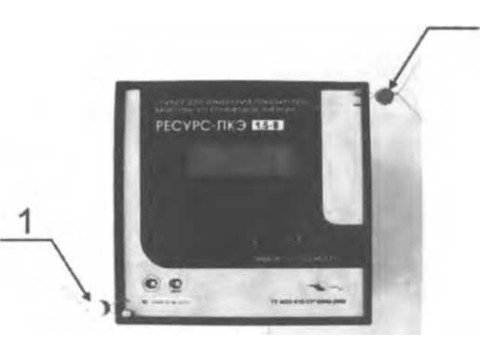

Рисунок 1 - Внешний вид и схема пломбирования приборов для монтажа в щит «Ресурс-ПКЭ-Х.Х-вХ-Х»

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы поверителя.

Позиция 3 - место установки пломбы пользователя.

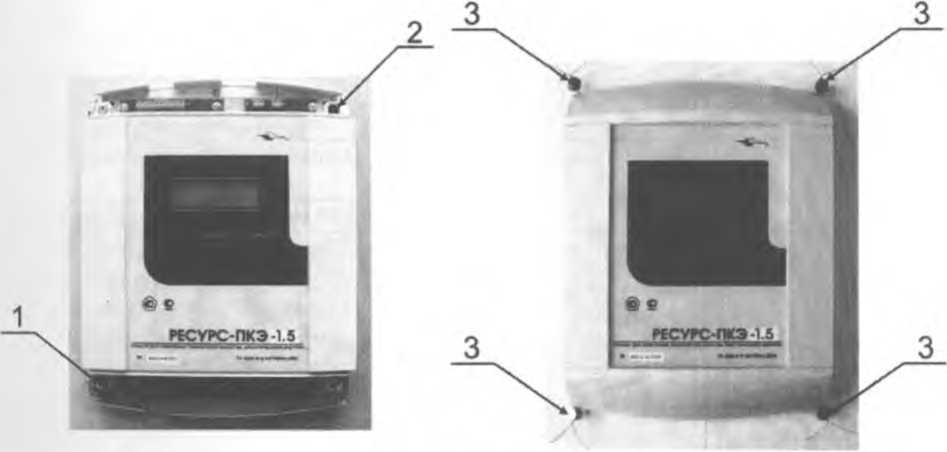

Рисунок 2 - Внешний вид и схема пломбирования приборов для навесного монтажа «Ресурс-ПКЭ-Х.Х-оХ-Х»

Технические характеристики

Номинальное значение измеряемого фазного/междуфазного напряжения £711ОМ:

- (1ОО/73)/1ОО В:

- 220/(220-х/З) В.

Диапазоны измерений и пределы допускаемых основных погрешностей для всех модификаций приборов кроме «Ресурс-ПКЭ-Х.7-ХХ-Х» приведены в таблице 4.

Диапазоны измерений и пределы допускаемых основных погрешностей для модификаций «Ресурс-ПКЭ-Х.7-ХХ-Х» приведены в таблице 5.

Измеряемые параметры, приведённые в таблицах 4 и 5, относятся к фазным и между-фазным напряжениям.

Таблица 4

Таблица 5

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.Х-ХХ» при измерении среднеквадратического значения напряжения U, установившегося отклонения напряжения 8£7У, коэффициентов несимметрии по нулевой Kot? и обратной последовательности Кщ составляют 0,5 пределов основной погрешности на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» при измерений параметров 1 - 8, 13, 15 таблицы 5 составляют 0Л пределов основной погрешности на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.7-ХХ-8» при измерений параметров 1-4, 7, 8 таблицы 5 составляют ОД пределов основной погрешности на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности измерений интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-S» составляют ±2 с/сут на каждые 10 °C изменения температуры окружающей среды от термального значения.

Пределы допускаемой дополнительной температурной погрешности измерений ин-тервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» составляют ± 1 с/сут на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Входное сопротивление по измерительным входам напряжения приборов модифика-ций«Ресурс-ПКЭ-Х.Х-Хэ-Х» не менее 400 кОм.

Нормальные условия применения:

- нормальное значение температуры окружающего воздуха плюс 20 °C. Допускаемые Опслонения от нормального значения ± 10 °C;

<       - нормальная область значений относительной влажности воздуха от 30 до 80 %;

«нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до ТИми рт.ст.);

«нормальное значение частоты питающей сети 50 Гц. Допускаемые отклонения от термального значения ± 0,5 Гц.

- нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые отклонения от нормального значения ± 4,4 В.

- коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5 %.

Рабочие условия применения:

- температура окружающего воздуха от минус 20 до плюс 55 °C;

- относительная влажность воздуха 90% при температуре окружающего воздуха плюс 30 °C;

- атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт.ст.).

Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» осуществляется через измерительные входы переменным напряжением с действующим значением от 46 до 330 В (фазное) или от 80 до 570 В (междуфазное) и частотой от 42,5 до 57,5 Гц.

Приборы модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» имеют вход «Поверка» гальванически связанный с измерительными входами. Данный вход используется при поверке приборов, а также для обеспечения непрерывной работы приборов при значении сигналов напряжений на всех измерительных каналах менее 20 % от номинального значения. На вход «Поверка» может быть подано постоянное напряжение в диапазоне от 48 до 700 В.

Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» осуществляется от отдельного входа электропитания переменным напряжением с действующим значением от 46 до 264 В и частотой от 42,5 до 57,5 Гц или постоянным напряжением от 65 до 370 В.

Мощность, потребляемая приборами, не более 10 В-А.

Время установления рабочего режима не более 10 мин.

Приборы обеспечивают непрерывный режим работы без ограничения длительности.

Средняя наработка на отказ не менее 45000 ч.

Средний срок службы не менее 10 лет.

Габаритные размеры (высота * ширина * глубина) приборов не более:

- (150х 150 х 150) мм для монтажа в щит;

- (290 х 210 х 55) мм для навесного монтажа.

Масса не более 2,5 кг.

Сопротивление изоляции между корпусом и электрическими цепями приборов:

- не менее 20 МОм в нормальных условиях применения;

- не менее 5 МОм при температуре окружающего воздуха плюс 30 °C и относительной влажности воздуха 90 %.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приборов приведён в таблице 6.

Таблица 6

Ловерка

осуществляется в соответствии с документом «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки. БГТК.411722.012 МП», утверждённая ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.

Основные средства поверки и их основные метрологические характеристики приведены в таблице 7.

Таблица 7

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации БГТК.411722.012 РЭ.

Норматквные и технические документы, устанавливающие требования к приборам для измерений показателей качества электрической энергии «Ресурс-ПЮ» 1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения»

2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»

4. ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

5. ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»

$. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».

7. ТУ 4222-015-53718944-2006 «Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
