Шумомеры-виброметры, анализаторы спектра ОКТАВА-110А-ЭКО

Назначение

Шумомер-виброметр, анализатор спектра ОКТАВА-1 ЮА-ЭКО предназначен для измерения уровней звука и звукового давления, виброускорения, а также спектрального анализа сигналов.

Описание

Шумомер-виброметр, анализатор спектра ОКТАВА-1 ЮА-ЭКО состоит из измерительно-индикаторного блока 110А, предусилителя микрофонного Р200 , микрофонов конденсаторных (ВМК-205, МК265, МК-233, ВМК-201, М-201, МР201) и вибропреобразователей (АР2082М. АР2038Р, АР2037, АР98).

Принцип работы основан на преобразовании звукового давления с помощью микрофона или ускорения с помощью вибропреобразователя в электрический сигнал, поступающего на вход измерительно-индикаторного блока, и обрабатываемый далее специализированным микропроцессором. Информация о состоянии шумомера-виброметра, анализатора спектра ОКТАВА-1 ЮА-ЭКО и измеренных величинах отображается на индикаторе информационноизмерительного блока. Шумомер-виброметр, анализатор спектра ОКТАВА-1 ЮА-ЭКО имеет режимы измерения. «ЭкоЗвук-110А», «ОбВиб-110А», «ЛокВиб-110А». Встроенная энергонезависимая память позволяет хранить служебную информацию и результаты измерений. Шумомер-виброметр, анализатор спектра ОКТАВА-1 ЮА-ЭКО подключается к персональному компьютеру через USB-порт и распознается в качестве стандартного USB-накопителя. Файлы измерения из памяти шумомера-виброметра, анализатора спектра ОКТАВА-1 ЮА-ЭКО могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения для оформления протоколов Signal+, ReportXL. Прибор питается от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.

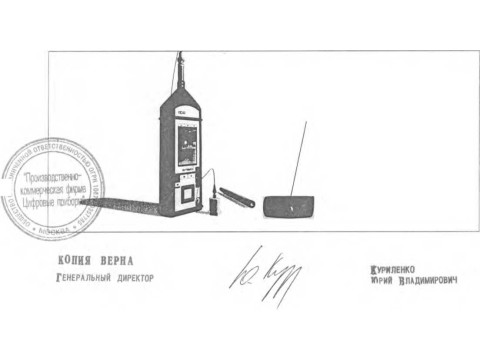

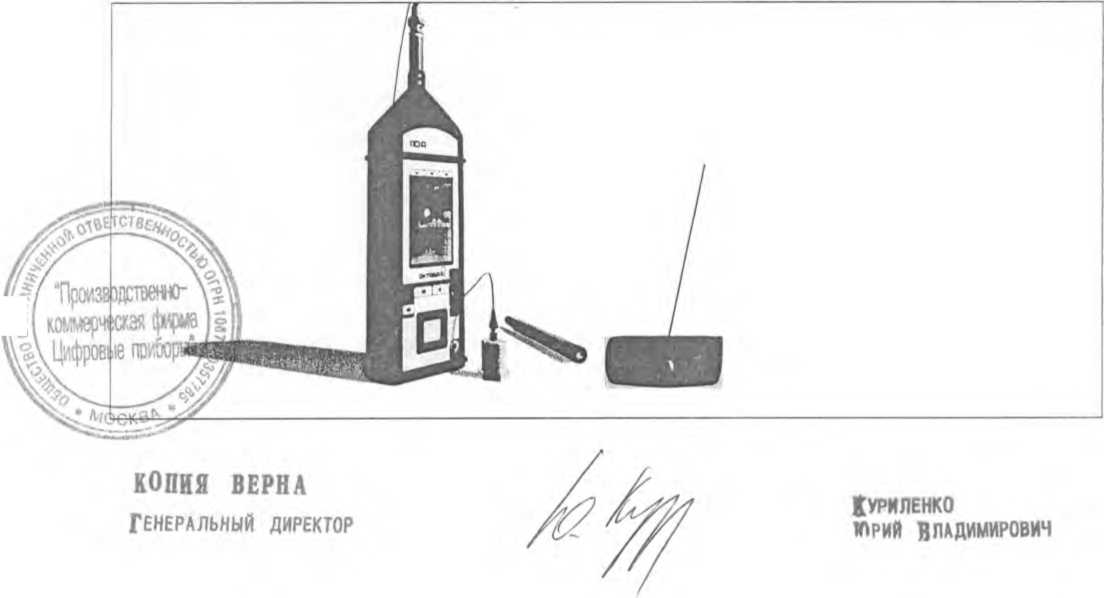

Внешний вид шумомера-виброметра, анализатора спектра ОКТАВА-1 ЮА-ЭКО и место пломбирования от несанкционированного доступа показан на фотографии.

СОГ₽и

Программное обеспечение

Программное обеспечение, установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической рбработки и представления измерительной информации.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Габлица 1

I Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Шумомеры-виброметры, анализаторы спектра ОКТАВА-1ЮА-ЭКО в режиме шумомера соответствует классу 1 по ГОСТ Р 53188.1-2008, в режиме виброметра ГОСТ ИСО 8041-2006, октавные и третьоктавные фильтры в режиме анализатора спектра классу 1 по МЭК 601260-1995.

Режим шумомера («Экозвук-110А»)

Частотные характеристики

А, С, Z, AU

S, F, I, Peak, Leq от 22 до 139 от 25 до 139 от 25 до 139

Временные характеристики

Диапазон измерений уровней звука для характеристики "А", дБ:

Диапазон измерений уровней звука для характеристики "С", дБ:

Диапазон измерений уровней звука для характеристики "Z", дБ:

Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ:         ±0,7

Режимы виброметра («ОбВиб-110А», «ЛокВиб-110А»)

Частотные характеристики:                               Wd, ,Wk, Wm, Wh, Fk, Fm, Fh

Временные характеристики:                                      СКЗ, Пик, Leq, VDV

Диапазон измерения ускорения для характеристики Wk, дБ отн. 1 ■ 10’6 м/с2:      от 60 до 174

Диапазон измерения ускорения для характеристики Wm, дБ отн. 1 • 10'6 м/с2:     от 58 до

Диапазон измерения ускорения для характеристики Fh, дБ отн. 1 • 10‘6 м/с2:       от 66 до

Диапазон измерения ускорения для характеристики Fk, дБ отн. 1 • 10'6 м/с2:       от 65 до 174

Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 80 Гц, дБ:

Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 16 Гц, дБ:

Режим анализатора спектра с постоянной относительной шириной полосы («Экозвук-110А», «ОбВиб-110А», «ЛокВиб-110А»)

Диапазон частот цифровых октавных фильтров, Гц:                              1 - 16000

Диапазон частот цифровых третьоктавных фильтров, Гц:                      0,8 - 20 000

Диапазон линейности фильтров, дБ, не менее:

Пределы допускаемой погрешности измерения на опорных частотах, дБ:

Средняя наработка на отказ,ч, не менее

Срок службы, лет

Источник питания (четыре аккумулятора типа АА)

напряжение питания, В

потребляемый ток, мА

Масса прибора с аккумуляторами, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более

- без предусилителя микрофонного:

238 х 85 х 35

354 х 85 х 35

от минус 10 до плюс 40 до 90 при 40 °C 86- 108

- с предусилителем микрофонным:

Рабочие условия эксплуатации прибора:

•температура, °C

•относительная влажность,%

•атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа средства измерений наносится на заднюю панель методом там-попечати и на титульный лист руководства по эксплуатации ПКДУ.411000.001 РЭ (способ нанесения - офсетный).

- изделия поставляемые по заказу пользователя.

Поверка

осуществляется по методике поверки «Шумомеры-виброметры, анализаторы спектра ОКТАВА-1 ЮА-ЭКО. Методика поверки» ПКДУ.411000.005МП», утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 22.08.2011 г.

Средства поверки:

-генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (погрешность установки выходного напряжения ± 0,1 дБ);

-калибратор акустический 4231 (погрешность задания уровня звукового

давления ±0,3 дБ);

-установка вибрационная поверочная 2 разряда по МИ 2070-90.

Сведения о методах измерений

Методы измерений изложены в документе: Шумомер-виброметр, анализатор спектра ОКТАВА-110А-ЭКО. Руководство по эксплуатации. ПКДУ.411001.005.01 РЭ.

Нормативные документы

1. ГОСТ 17187-81 «Шумомеры. Общие технические требования и методы испытаний».

2. ГОСТ Р 53188.1 -2008 «Шумомеры. Часть 1. Технические требования»

3. ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерения»

4. ГОСТ 8.038-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»

5. МЭК 61672-1-2002 «Электроакустика. Измерители уровня звука. Часть 1. Технические условия»

6. МЭК 61260-1995 «Электроакустика. Фильтры полосовые шириной равной октаве или части октавы».

7. ПКДУ.411000.005 «Шумомер-виброметр, анализатор спектра ОКТАВА-1 ЮА-ЭКО. Технические условия»

Рекомендации к применению

При осуществлении деятельности в области охраны окружающей среды и выполнении работ по обеспечению безопасных условий и охраны труда;
