Виброметры-балансировщики ТСТ 2301

Назначение

Виброметр-балансировщш ТСТ 2301 (далее по тексту- ВБ) предназначен для измерений параметров вибрации (виброскорости, виброускорения и виброперемещения) и частоты вращения роторных узлов.

Описание

Принцип действия ВБ основан на приеме, измерении и обработке электрических сигналов, поступающих от первичных измерительных преобразожателйй: вибропреобразователей и датчиков частоты вращения.

ВБ обеспечивает аналого-цифровое преобразование входных сигналов, преобразование результатов измерений в эквивалентные значения амплитуды (параметр Пик), размаха амплитуды (параметр Пик-Пик), среднего квадратического значения (СКЗ) и отношения параметра Пик к СКВ (параметр Пик-фактор) виброускорения, виброскорости и виброперемещения, отображения результатов измерений и расчетов на встроенном экране. а также выдач\ рекомендаций но балансировке роторов.

Конструктивно ВБ выполнен в виде переносного устройства в пластиковом корпусе.

Степень защиты оболочки - IP65 по ГОСТ 14254.

Вид климатического исполнения-В 3.1 по ГОСТ 15150. '

Внешний вид ВБ приведен на рисунке Г Место пломбирования голографической наклейкой ВБ от несанкционированного доступа приведено на рисунке 2.

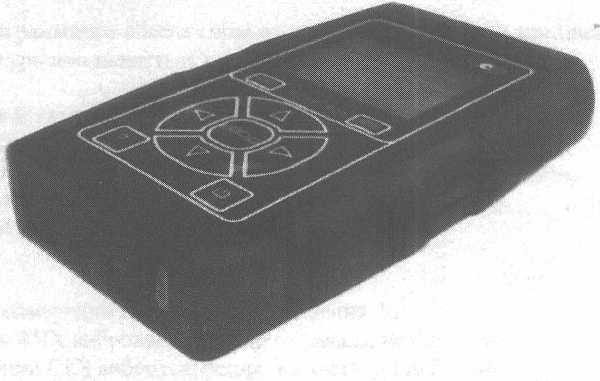

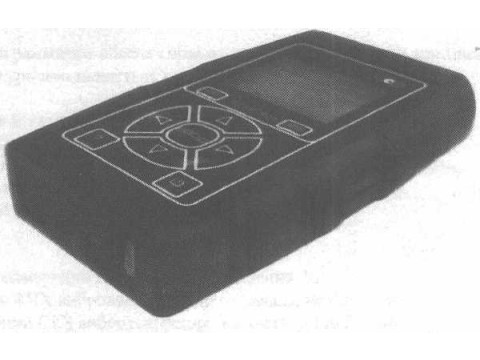

Рисунок Г Внешний вид

Рисунок 2. Место пломбирования голографической наклейкой

Программное обеспечение

ВБ имеет встроенное программное обеспечение (ПО) «RU.TKHIO.405152.004-01», которое обеспечивает управление аппаратными средствами прибора (каналами измерений, аналого-цифровым преобразователем, элементами ввода данных и отображения), вычисление и сохранение параметров вибрации и частоты вращения, поддержку интерфейса с пользователем.

Все ПО ВБ является метрологически значимым.

Идентификационные данные приведены в таблице 1.

Таблица 1

Метрологические характеристики ВБ проверены с учетом влияния программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.

Технические характеристики

- Количество каналов измерений параметров вибрации

- Количество каналов измерений частоты вращения

- Диапазон частот измерений СКЗ виброускорения, Гц

- Диапазоны частот измерений СКЗ виброскорости, Гц

- Диапазон частот измерений СКЗ виброперемещения, Гц

- Неравномерность АЧХ виброизмерительного канала, не более, %

- Диапазон измерений СКЗ виброускорения (на частоте 160 Гц), м/с2

при чувствительности вибропреобразователя 10,2 мВ-с2/м

- Диапазон измерений СКЗ виброскорости (на частоте 80 Гц), мм/с

- Диапазон измерений СКЗ виброперемещения (на частоте 40 Гц), мкм

- Пределы допускаемой основной относительной погрешности измерений параметров вибрации, %:

1. 1.

от 0,5 до 25600.

от 10 до 1000;

от 2 до 1000;

от 10 до 2000.

от 10 до 500 5.

от 0,1 до 400. от 0,1 до 700. от 1 до 5000.

±6.

- Пределы допускаемой дополнительной относительной погрешности

измерений параметров вибрации при максимальных значениях повышенной и пониженной рабочей температуры среды, при максимальной повышенной относительной влажности воздуха, %

- Диапазон измерений частоты вращения, Гц                            от 0,5 до 1 000.

- Пределы допускаемой основной относительной погрешности

измерений частоты вращения, %

- Время установления рабочего режима после включения питания, с, не более

- Вероятность безотказной работы ВБ за время 10000 ч, не менее

- Срок службы назначенный, лет

- Габаритные размеры (Д х В х Ш), мм, не более                           160*25 * 100.

- Масса, кг, не более

- Питающее напряжение постоянного тока

-от аккумулятора, В                            от 3,7 до 4,2.

-внешнего блока питания 220/5, В

Рабочие условия эксплуатации:

- диапазон температур окружающего воздуха, °C                  от минус 20 до +50.

- атмосферное давление, кПа                                            от 80 до 106,7.

- относительная влажность воздуха при температуре+250 С, %, не более

Знак утверждения типа

Знак утверждения типа наносится на шильдик на задней стороне корпуса фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки ТСТ 2301 приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу ТКНЮ.402152.004Д1 «Виброметр-балансировщик ТСТ 2301. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 февраля 2014 г.

Основные средства поверки:

- генератор сигналов низкочастотный ГЗ-123, диапазон рабочих частот от 1 Гц до 299,9 кГц, пределы основной относительной погрешности установки частоты ± 1,5 %, диапазон амплитуд выходного напряжения от I до 23 В на нагрузке 50 Ом;

- мультиметр 34401 А, диапазон рабочих частот измерений СКЗ напряжения от 3 Гц до 300 кГц, диапазон измерений СКЗ напряжения от 1 мВ до 750 В, пределы допускаемой относительной погрешности измерений СКЗ напряжения ±0,15 %;

- частотомер 43-63, диапазон частот от 0,1 Гц до 200 МГц, погрешность ±5»10’7;

- вольтметр В7-43, диапазон измерения частот от 0,01 до 20 Гц, диапазон измерения напряжения от 10'3 до 1000 В, погрешность ± 0,5 %.

Сведения о методах измерений

приведены в руководстве по эксплуатации ТКНЮ.402152.004РЭ Виброметр-балансировщик ТСТ 2301. Руководство по эксплуатации.

Нормативные документы

1. ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2. МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1.10'2... 3.10® Гц.

3. ТКНЮ.402152.004ТУ. Виброметр-балансировщик ТСТ 2301. Технические условия.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
