Виброметры SKF (далее - виброметры), предназначены для измерения амплитуды виброскорости при проведении контроля за состоянием вращающихся частей машин и оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 4539 16 |
| Наименование | Виброметры SKF |
| Год регистрации | 2016 |
| Номер сертификата | 10266 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | фирма "SKF Condition Monitoring San Diego", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "SKF Condition Monitoring San Diego"
Адрес: 5271 Viewridge Court, San Diego, California 92123
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2120-2011 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 06 4539 16 [2015-04-25]
rb-03-06-4539-16_2015-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 4539 16 [2011-03-18]
rb-03-06-4539-16_2011-03-18.pdf
|
Скачать |
Описание типа
Назначение
Виброметры SKF (далее - виброметры), предназначены для измерения амплитуды виброскорости при проведении контроля за состоянием вращающихся частей машин и оборудования.
Область применения - машиностроение и другие области хозяйственной деятельности.
Описание
Виброметр представляет собой ручной прибор для измерения амплитуды виброскорости, отображения показаний и сигнализации об уровнях вибрации и температуры.
Пьезоэлектрический датчик, входящий в состав виброметра (внутренний или внешний) преобразует вибрационные перемещения в электрический сигнал, который, в свою очередь, подается на аналогово-цифровой преобразователь, а затем, уже оцифрованный сигнал, обрабатывается встроенным микропроцессором и передается на дисплей виброметра в виде значения измеренной амплитуды виброскорости. По величине амплитуды виброскорости, которая наблюдается в низком и среднем частотных диапазонах, можно судить о таких конструкционных проблемах как несоосность, дисбаланс, люфты и другие. Вместе с тем, явления, которые проявляются в высокочастотном диапазоне вибрации, такие как дефекты подшипников и зубчатых передач, могут также быть обнаружены виброметром с помощью его функции «Огибающая ускорения», которая основывается на отслеживании и усилении повторяющихся вибрационных сигналов, характерны^^^^данных неисправностей.
основе стандарта ISO 10816-3 и оценки состояния подшипников в соответствии с общими нормативами, разработанными на основании статистического анализа существующих баз данных.
Виброметры могут быть изготовлены в следующих исполнениях: CMAS 100-SL, CMVL3600-IS, отличающихся конструкцией и функциональными возможностями.
Внешний вид виброметров приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на виброметры приведена в Приложении А к описанию типа.
а)
б)

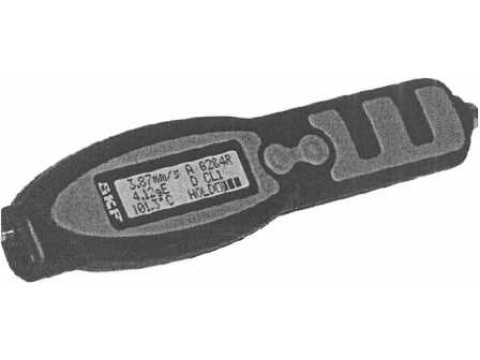

Рисунок 1 - Внешний вид виброметров SKF
( а) - виброметр CMAS 100-SL; б) - виброметр CMVL3600-IS)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики виброметров указаны в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики вибро
метров
|
Наименование характеристики |
Значение | ||
|
CMAS 100-SL |
CMVL-3600-IS | ||
|
(с датчиком СМАС104) |
(без датчика СМАС104) | ||
|
1 |
2 |
3 |
4 |
|
Диапазон измерений амплитуд виброскорости, мм/с |
от 0,7 до 65 |
от 1,0 до 65 |
от 0,3 до 55 |
|
Рабочий диапазон частот, Гц |
от 10 до 10ОО | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой относительной погрешности виброметра при измерении виброскорости на базовой частоте (80 Гц), % |
±10 |
±10 (в диапазоне амплитуд виброскорости от 2,0 до 65 мм/с) ±20 (в диапазоне амплитуд виброскорости от 1,0 до 2,0 мм/с) |
±10 |
|
Неравномерность АЧХ в рабочем диапазоне частот виброскорости, %, не более: - в диапазоне частот от 20 до 800 Гц - в диапазоне частот до 20 Гц и свыше 800 Гц |
±10 ±10 |
±10 ±20 |
±10 ±20 |
|
Пределы допускаемой относительной погрешности виброметра при измерении виброскорости в рабочем диапазоне частот и амплитуд, %, не более |
±15 |
±35 |
±25 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 10 до 60 |
от минус 20 до 60 | |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54 | ||
|
Габаритные размеры, мм, не более |
- |
200x47x25,4 |
190,5x43,2x41,4 |
|
Масса, кг, не более |
- |
0,125 |
0,635 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки определяется исполнением виброметра и заказом в соответствии с технической документацией фирмы" SKF Condition Monitoring San Diego", США.
Основной комплект поставки включает:
- виброметр - 1 шт.;
- инструкция по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "SKF Condition Monitoring San Diego", США.
МРБ МП.2120-2011 "Виброметры SKF. Методика поверки" (извещение об изменении №1).
//
Заключение
Виброметры SKF соответствуют технической документации фирмы "SKF Condition Monitoring San Diego", требованиям TP ТС 004/2011, TP ТС 020/2011 (Регистрационный номер декларации о соответствии: № ТС N RU fl-US.AM3O.B.O4411, декларация действительна по 05.05.2018).
Межповерочный интервал - не более 12 месяцев (для виброметров, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
