Виброметры, анализаторы спектра ЭКОФИЗИКА-110В

Назначение

Виброметр, анализатор спектра ЭКОФИЗИКА-110В предназначен для измерения корректированных уровней виброускорения, октавных и третьоктавных спектров ускорения и переменного напряжения.

Описание

Виброметр, анализатор спектра ЭКОФИЗИКА-110В состоит из малогабаритного индикаторного блока (ИБ) ЭКОФИЗИКА-D, измерительного модуля (ИМ) 110В. вибропреобразователей АР2082М, АР2038Р, АР2037. АР98.

Принцип действия виброметра, анализатора спектра ЭКОФИЗИКА-110В основан на преобразовании ускорения в сигнал электрического напряжения с помощью вибропреобразователей и с последующим измерением уровня этого электрического сигнала в ИМ 110В с помощью аналого-цифрового преобразования и обработки специализированным микропроцессором. Принцип действия в качестве анализатора спектра состоит в частотном анализе электрических сигналов, поступающих на вход ИМ 110В с помощью аналого-цифрового преобразования и обработки цифровых выборок исходных сигналов специализированным микропроцессором. Информация о состоянии виброметра, анализатора спектра ЭКОФИЗИКА-110В и измеренных величинах отображается на индикаторе ИБ ЭКОФИЗИКА-D. Виброметр, анализатор спектра ЭКОФИЗИКА-110В имеет следующие режимы измерения: «Общая вибрация», «Локальная вибрация», «Анализ З-EF», «Анализ З-MF». «Анализ З-LF». ИБ «ЭКОФИЗИКА-D» имеет энергонезависимую память для записи служебной информации и результатов измерений. ИБ «ЭКОФИЗИКА-D» подключается к персональному компьютеру через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерения из памяти ИБ «ЭКОФИЗИКА-D» могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения для оформления протоколов Signal+. ReportXL. Виброметр. анализатор спектра ЭКОФИЗИКА-110В питается от аккумуляторов. В случае необхо-

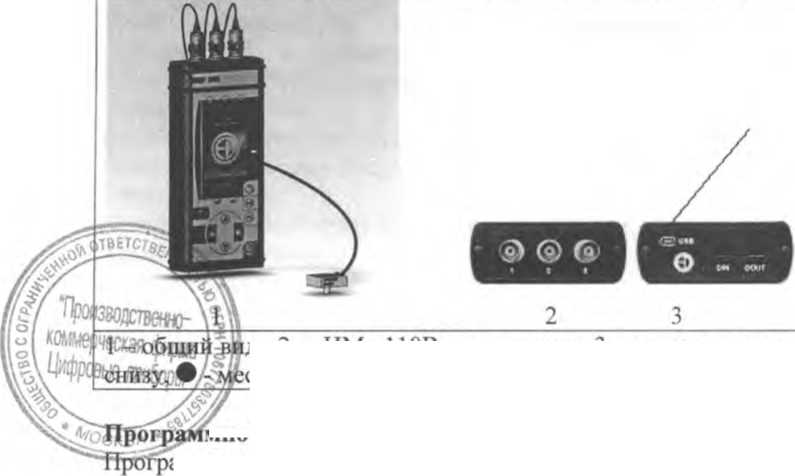

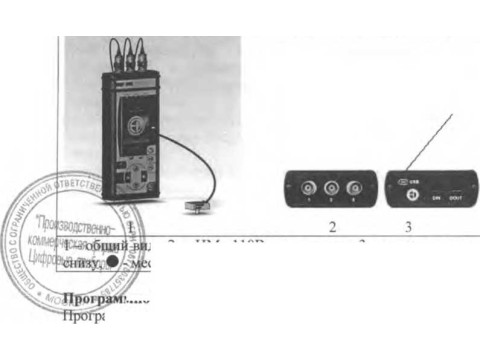

димости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА. Внешний вид виброметра, анализатора спектра ЭКОФИЗИКА-110В и место пломбирова-ния от несанкционированного доступа показан на фотографии

д 2 - ИМ «110В», вид сверху; 3 - торцевая панель ИБ «ЭКОФИЗИКА-D». вид сто пломбировки от несанкционированного доступа________________________

мное обеспечение

аммное обеспечение, установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и npKfbftfliflieiBgipjpflicpnтельной

Генеральный директор

КУРИЛЕНКО ЮРИЙ ВЛАДИМИРОВИЧ

^Идентификационные данные программного обеспечения(ПО)

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010

Технические характеристики

Виброметры, анализаторы спектра ЭКОФИЗИКА-НОВ в режиме виброметра соответствуют ГОСТ ИСО 8041-2006, октавные и третьоктавные фильтры в режиме анализатора спектра соответствую классу 1 по МЭК 61260-1995.

Режимы виброметра («ОБЩАЯ ВИБРАЦИЯ», «ЛОКАЛЬНАЯ ВИБРАЦИЯ»)

Диапазон измерения ускорения для характеристики Wk, дБ отн. 1 ■ 10‘6 м/с2:      от 60 до 164

Диапазон измерения ускорения для характеристики Wm, дБ отн. 1 • 10'6 м/с2:     от 59 до 164

Диапазон измерения ускорения для характеристики Fh, дБ отн. 1 • 10'6 м/с2:       от 64 до 164

Диапазон измерения ускорения для характеристики Fk, дБ отн. 1 • 10'6 м/с2:       от 68 до 164

Частотные характеристики:                Wb, Wc Wd, We, Wj ,Wk, Wm, Wh, Fk, Fm, Fh

Временные характеристики:                                      СКЗ, Пик, Leq, VDV

Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 80 Гц, дБ:                                      ±0,3

Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 16 Гц, дБ:                                      ±0,3

Режим анализатора спектра с постоянной относительной шириной полосы («Общая вибрация», «Локальная вибрация», «Анализ З-MF», «Анализ З-LF», «Анализ З-EF» )

Диапазон частот цифровых октавных фильтров, Гц:                               1 -1000

Диапазон частот цифровых третьоктавных фильтров, Гц:                      0,8- 10 000

Линейный диапазон октавных фильтров в режиме - «Общая вибрация», дБ:

- «Локальная вибрация», дБ

Линейный диапазон третьоктавных фильтров в режиме - «Общая вибрация», «Анализ-3-LF», дБ:

- «Локальная вибрация», «Анализа-3-MF», дБ

- «Анализ-3-EF», дБ

Пределы допускаемой погрешности измерения на опорных частотах, дБ:

Средняя наработка на отказ, ч, не менее

Срок службы, лет

Источник питания (четыре аккумулятора типа АА) напряжение питания, В

потребляемый ток, мА

Масса с аккумуляторами, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более                  190x85x35

Рабочие условия эксплуатации: ■температура, °C                                              от минус 10 до плюс 40

относительная влажность,%                                           до 90 при 40°С

-атмосферное давление, кПа                                                86-108

Знак утверждения типа

Знак утверждения типа средства измерений наносится на заднюю панель методом там-попечати и на титульный лист руководства по эксплуатации ПКДУ.411000.001.03РЭ (способ нанесения - офсетный).

Комплектность

* Изделия, поставляемые по требованию заказчика

Поверка

осуществляется по методике поверки «Виброметр, анализатора спектра ЭКОФИЗИКА-ИОВ. Методика поверки» ПКДУ.4 И 000.001.03МП, утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 10.10.2011.

Перечень средств измерений, применяемых при поверке

-генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (погрешность установки выходного напряжения ± 0,1 дБ);

-установка вибрационная поверочная 2 разряда по МИ 2070-90.

Сведения о методах измерений

Методы измерений изложены в документе: «Виброметр, анализатор спектра ЭКОФИЗИКА-1 10В». Руководство по эксплуатации. ПКДУ.411000.001.03 РЭ.

Нормативные документы

виброметрам, анализаторам спектра ЭКОФИЗИКА-110В

1. ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерения»

2. МИ 2070-90 «Государственная поверочная схема для средств измерения виброперемещений, виброскорости и виброускорения в диапазоне частот 3-10''-2-10’4 Гц»

3. МЭК 61260-1995 «Электроакустика. Фильтры полосовые шириной равной октаве или части октавы».

4. ПКДУ.411000.001.03 ТУ «Виброметр, анализатор спектра ЭКОФИЗИКА-НОВ. Технические условия»

Рекомендации к применению

При осуществлении деятельности в области охраны окружающей среды и выполнении работ по обеспечению безопасных условий и охраны труда.
