Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ

Назначение

ТНШЛ, ТШП, ТНШ, ТШЛГ (далее трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики.

сигнализации и управления.

Описание: принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторично! обмотке создается ток, пропорциональный первичному току.

Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина, проходящая через внутреннее окно трансформаторов.

Вторичные обмотки намотаны на тороидальный или прямоугольный магнитопровод и заливаются компаундом или помещаются в корпус из термопласта (исключая ТНШ-0,66 с воздушной изоляцией). Монолитный корпус из компаунда обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.

Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичногс тока.

Трансформаторы с переключением коэффициента трансформации имеют ответвления вторичных обмоток.

Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.

Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках. Трансформаторы из термопласта имеют пломбированную табличку, предназначенную для предупреждения несанкционированных действий.

Маркировка вторичных обмоток: рельефная, выполненная компаундом при заливке трансформаторов в форму (для трансформаторов с литой изоляцией): на липкой аппликации (для трансформаторов с пластмассовой изоляцией). Трансформаторы имеют ряд модификаций, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой, вариантами крепления.

Общий вид трансформаторов представлен на рисунках 1 — 7.

Структура обозначения трансформаторов приведена в таблице 1.

Модификации, вид изоляции и способы крепления приведены в таблице 2.

Таблица 1 - Структура условного обозначения трансформаторов тока ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛг

ТХХХХ-Х - X X X Х/Х XX

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальный вторичный ток (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире или дробь)

Номинальный первичный ток (при наличии у трансформатора нескольким первичных токов указывают все значения через тире или дробь)

Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Номинальная вторичная нагрузка. В А (Может не указываться при стандартном значении)

Конструктивный вариант исполнения модификации обозначается арабскими или римскими цифрами или буквами через точку или тире

Номинальное напряжение. кВ

Наименование модификации

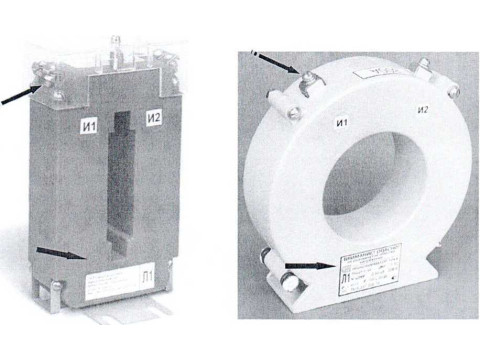

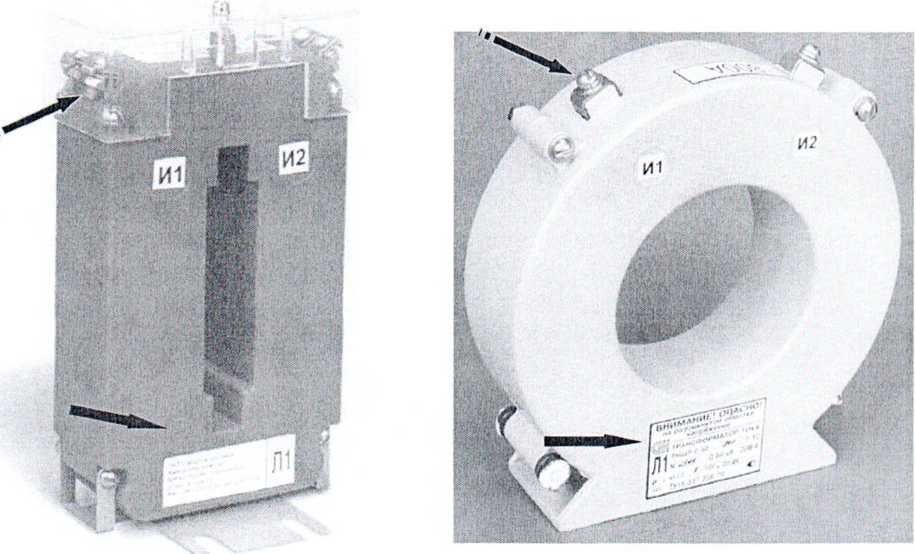

Рисунок 2 - Общий вид трансформатора тока ТНШЛ-0,66

Рисунок 1 - Общий вид трансформатора тока

ТШП-0,66

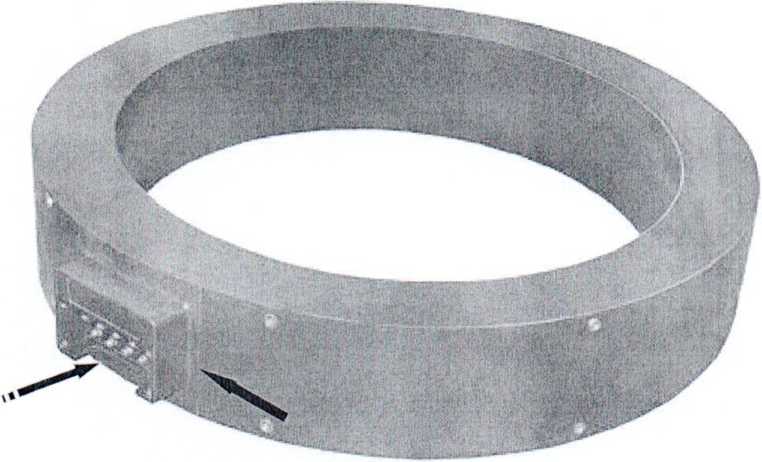

Рисунок 3 - Общий вид трансформатора тока ТШЛГ-0,66

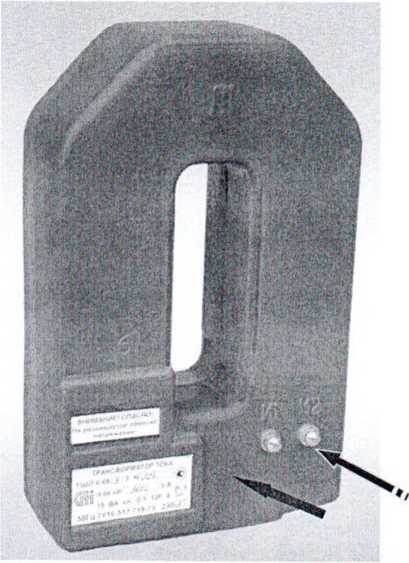

Рисунок 4 - Общий вид трансформатора тока

ТШЛ-0,66

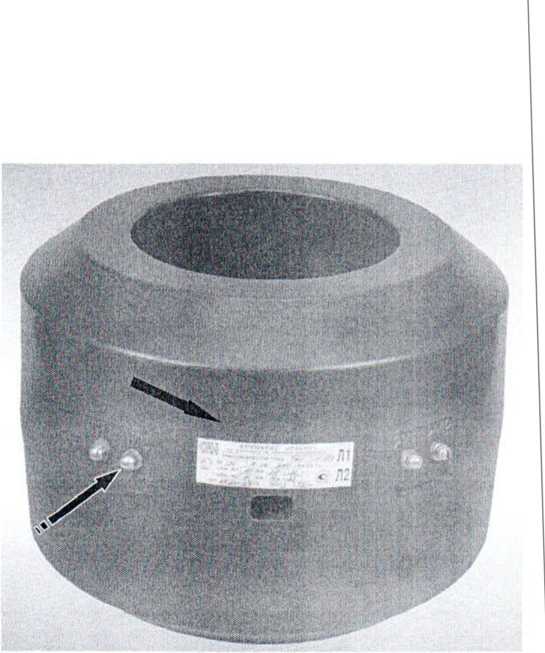

Рисунок 5 - Общий вид трансформатора тока ТШЛ-10

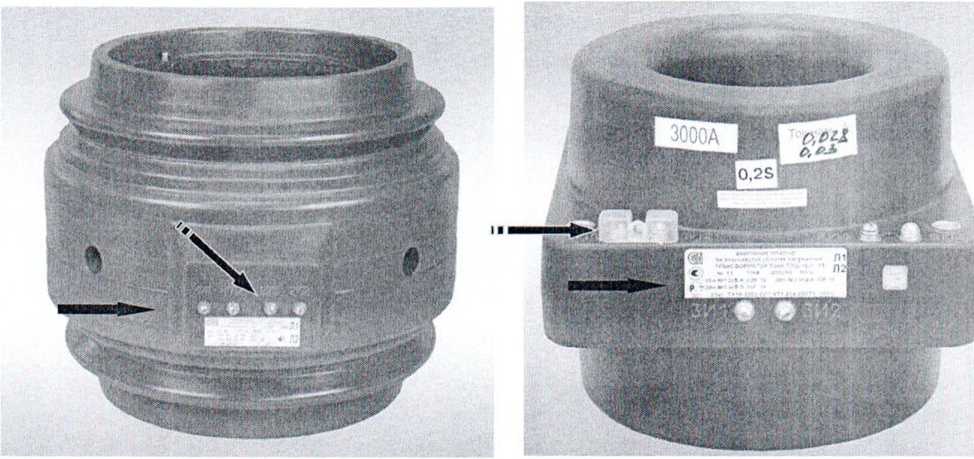

Рисунок 6 - Общий вид                  Рисунок 7 - Общий вид

трансформатора тока ТШЛ-20                 трансформатора тока

ТЛШ-10

и пломбирования

Стрелками указаны места нанесения поверочного клейма вторичных контактов (<«■■■ । » ).

Таблица 2 - Модификации, вид изоляции и способы крепления

Обязательные метрологические требования: Таблица 3

Продолжение таблицы 3

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 4

Комплектность

Таблица 5

Место нанесения знака утверждения типа средств измерений: измерений и/или на эксплуатационных документах.

на средстве

Поверка осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока Методика поверки».

Сведения о методах измерений

приведены в эксплуатационном

Технические нормативные правовые акты и технические документы устанавливающие: требования к типу средств измерений:

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и поверочная схема для средств измерений коэффициента и угла масштабное преобразования синусоидального тока»;

государственная

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнено; для различных климатических районов. Категории, условия эксплуатации хранения и транспортирования в части воздействия климатических факторог внешней среды»;

Технические условия ТУ 16-2011 ОГГ.671 230.001 ТУ «Трансформаторы тока шинные ТШЛ. ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ»;

методику поверки:

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

Перечень средств поверки:

трансформаторы тока эталонные двухступенчатые ИТТ-ЗООО.5 (регистрационный номер-№ 19457-00);

трансформаторы тока измерительные лабораторные ТТИ-100 (регистрационный номер -№29922-05);

трансформаторы тока измерительные лабораторные ТТИ-200 (регистрационный номер -№ 37898-08);

прибор сравнения КНТ-05 (регистрационный номер-№ 37854-08);

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемо и точностью.

Знак поверки наносится на трансформатор (в соответствии с рисунками 1-7) и в паспорт или этикетку изделия.

Программное обеспечение: отсутствует.
