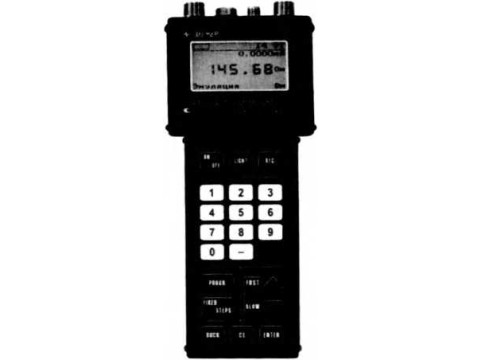

Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260
| Номер в ГРСИ РФ: | РБ 03 13 4764 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
"Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260 (далее -ИКСУ-260) предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009 и DIN N 43760 и преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов преобразователей давления эталонных ПДЭ-010.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4764 18 |
| Наименование | Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260 |
| Год регистрации | 2018 |
| Номер сертификата | 12183 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2022-04-20 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по НКГЖ.408741.003РЭ (2007 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (аттестат аккредитации - №RA.RU.311317; шифр поверительного клейма - ВСП)(НТК №10-11). |
Поверители
Скачать
|
Описание типа РБ 03 13 4764 18 [2013-09-13]
rb-03-13-4764-18_2013-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4764 18 [2012-01-31]
rb-03-13-4764-18_2012-01-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4764 18 [2019-02-18]
rb-03-13-4764-18_2019-02-18.pdf
|
Скачать |
Описание типа
Назначение
"Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260 (далее -ИКСУ-260) предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009 и DIN N 43760 и преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов преобразователей давления эталонных ПДЭ-010.
Описание
ИКСУ-260 представляют собой многофункциональные микропроцессорные приборы, режимы работы которых задают как с клавиатуры, так и с помощью программного обеспечения, установленного на ПЭВМ совместимой с IBM PC.
Принцип действия ИКСУ-260 в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с ПЭВМ через первый последовательный интерфейс RS-232. Через второй интерфейс RS-232 осуществляется связь ИКСУ-260 с ПДЭ-010. Наличие двух интерфейсов обеспечивает возможность работы ИКСУ-260 одновременно с ПДЭ-010 и ПВЭМ, объединяя их в единое автоматизированное рабочее место АРМ-ИКСУ.
Принцип действия ИКСУ-260 в режиме воспроизведения калиброванных сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатывае-
мых микропроцессорным модулем, в аналоговые сигналы и передачу их на соответствующий выход ИКСУ-260.
На экране дисплея ИКСУ-260 отображаются результаты воспроизведения и измерений в цифровом виде, а также сведения о режиме работы ИКСУ-260.
ИКСУ-260 обеспечивают как автоматическую компенсацию температуры холодного спая ТП, так и ручную путем ввода значений температуры холодного спая с цифровой клавиатуры ИКСУ-260.
Встроенный в ИКСУ-260 стабилизатор напряжения (24 В) обеспечивает питанием первичные преобразователи с выходным унифицированным сигналом постоянного тока.
В соответствии с ГОСТ 9736-91 ИКСУ-260 являются:
КОПИЯ BEFEA
ПО д
• одноканальными по числу каналов измерения;
• одноканальными по числу каналов воспроизведения;
• по зависимости выходного сигнала от входного (для режима и: нейной зависимостью.
CD
ИКСУ-260 имеют исполнения: (и - д ™ >
• общепромышленное; W*У-
• взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех».
Взрывозащищенный ИКСУ-260Ех имеет особовзрывобезопасный уронен ыво-защиты, обеспечиваемый видом взрывозащиты «искробезопасная электрская цепь ГОСТ Р 51330.10-99 и предназначен для размещения во взрывоопасной з
о
По устойчивости к климатическим воздействиям при эксплуатации ИКСУ-260 соответствуют группе исполнения С4 по ГОСТ Р 52931-2008, но при температуре окружающего воздуха от минус 20 до плюс 60 °C.

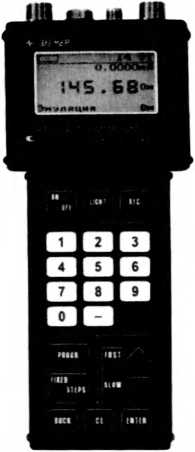

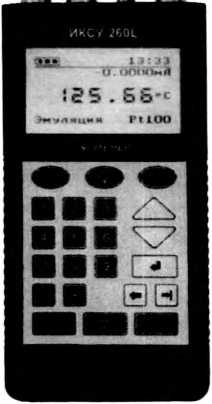

Общий вид ИКСУ-260 представлен на рисунке 1.
Рисунок 1 - Конструктивные исполнения калибраторов-измерителей унифицированных сигналов эталонных ИКСУ-260
Технические характеристики
Основные метрологические характеристики с учетом конфигураций ИКСУ-260 соответствуют указанным в таблице 1 и таблице 2.
Таблица 1
|
Измеряемая величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20+5) °C) |
Пределы допускаемой абсолютной погрешности (при предельных рабочих температурах -20 и + 60 °C) | |||
|
воспроизведе НИЯ |
измерений |
воспроизводимых величин |
измеряемых величин |
воспроизводимы х величин |
измеряемых величин | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ТОК |
0...25 мА |
0...25 мА |
£(10-* I + 1) мкА |
ЩО-4! + 1) мкА |
+(2 10м! + 2) мкА |
+(210'41 + 2) мкА |
|
напряжение |
-10...100 мВ |
-10...100 мВ |
t(710'5 |U| + 3) мкВ |
t(7-10"5 |U| + 3) мкВ |
Ц14 10’5 |U| + 6) мкВ |
Ц14 10-5|U| + 6) мкВ |
|
сопротивле-ние |
0...180 Ом |
0...320 Ом |
+0,015 Ом |
+0,01 Ом |
+0,025 Ом |
+0,02 Ом |
|
180...320 Ом |
+0,025 Ом |
- |
±0,04 Ом |
- | ||
Таблица 2
|
Тип термопреобразователя |
Диапазон |
Ед. поел. разряда.°С |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °C) |
Пределы допускаемой абсолютной погрешности (при предельных рабочих температурах -20 и +60 °C) | |||
|
воспроизведения температуры °C |
измерений температуры °C | ||||||
|
воспроизводимых температур, °C |
измеряемых температур, °C |
воспроизводимых температур, °C |
измеряемых температур, °C | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
50М |
минус 50...200 |
минус 50...200 |
0,01 |
± 0,08 |
± 0,05 |
± 0,15 |
± 0,08 |
|
100М |
0.01 |
+ 0,05 |
± 0,03 |
± 0,08 |
± 0,05 | ||
|
50П |
минус 200...600 |
минус 200...600 |
0.01 |
± 0,08 |
± 0,05 |
± 0,15 |
± 0,08 |
|
минус 200...200 |
минус 200. ..600 |
0.01 |
± 0,03 |
± 0,03 |
± 0,05 |
± 0,05 | |
|
100П |
200... 600 |
- |
0,01 |
± 0,05 |
- |
± 0,08 |
- |
|
Pt 100 |
минус 200...200 |
минус 200...600 |
0.01 |
± 0,03 |
± 0,03 |
± 0,05 |
± 0,05 |
|
200... 600 |
- |
0.01 |
± 0,05 |
- |
± 0,08 |
- | |
|
ТХА (К) |
минус 210... 1300 |
минус 210... 1300 |
0.1 |
± 0,3 |
± 0,3 |
± 0,5 |
± 0,5 |
|
ТХК (L) |
минус 200...600 |
минус 200...600 |
0.1 |
± 0,3 |
± 0,3 |
± 0,5 |
± 0,5 |
|
ТЖК (J) |
минус 200... 1100 |
минус 200... 1100 |
0.1 |
± 0,3 |
± 0,3 |
± 0,5 |
± 0.5 |
|
ТПР (В) |
300... 1800 |
300... 1800 |
од |
± 2 |
± 2 |
± 2,5 |
± 2,5 |
|
ТПП (S) |
0...1700 |
0...1700 |
0,1 |
± 1 |
± 1 |
± 2 |
± 2 |
|
TBP(A-l) |
0...1200 |
0...1200 |
0,1 |
± 2 |
± 2 |
± 3,5 |
± 3,5 |
|
1200...2500 |
1200... 2500 |
0.1 |
± 2,5 |
± 2 |
± 3,5 |
± 3,5 | |
Питание ИКСУ-260 осуществляется от:
- встроенных аккумуляторов с напряжением питания 4,8 В;
- сетевого блока питания (адаптера)с номинальным напряжением питания 12 В.
Выходные характеристики встроенных стабилизаторов напряжения:
- напряжение холостого хода (24±0,48) В;
- напряжение при токе нагрузке 25 мА (24±0,48) В;
- максимальный ток нагрузки 50 мА.
Потребляемый ток в режиме работы без подсветки и без нагрузки встроенного стабилизатора напряжения не более 300 мА.
Габаритные размеры, мм, не более:
длина 210,
ширина ПО,
высота 52.
Масса не более 1 кг.
Средняя наработка на отказ не менее 20000 ч.
Средний срок службы не менее 6 лет.
Маркировка взрывозащиты ИКСУ-260Ех ExiaIIAT6 X.
Знак утверждения типа
наносится на табличку, расположенную на передней панели корпуса ИКСУ-260 - фотоспособом. на руководство по эксплуатации НКГЖ.408741.003РЭ - типографским способом.
Комплектность
Таблица 3 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1. |
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 |
НКГЖ.408741.003 |
1 | |
|
2. |
Сетевой блок питания (зарядное устройство) |
НКГЖ.468323.028 |
1 | |
|
3. |
Блок аккумуляторов |
НКГЖ.563511.001 |
1 | |
|
4. |
Кабели соединительные № 1.. .№ 10 |
В соответствии с заказом | ||
|
5. |
Разъемы | |||
|
6. |
Комплект программного обеспечения 1 |
1 | ||
|
7. |
Комплект программного обеспечения 2 |
1 | ||
|
8. |
Руководство по эксплуатации |
НКГЖ.408741.ООЗРЭ |
1 | |
|
9. |
Формуляр |
НКГЖ.408741.003ФО |
1 |
Поверка
осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.408741 .ООЗРЭ, согласованным ФГУП «ВНИИФТРИ» 10.04.2007г.
Сведения о методах измерений
Метод измерений содержится в разделе «Устройство и работа» руководства по эксплуатации НКГЖ.408741.ООЗРЭ.
Нормативные документы
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 9736-91. Приборы электрические прямого преобразования для измерения неэлектрических величин. Общие технические требования и методы испытаний.
3. ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
4. ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
5. ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
6. ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
При использовании в качестве эталона при осуществлении поверки и калибровки рабочих средств измерений согласно части 5 статьи 1 Федерального закона № 102-ФЗ.
