Измерители параметров электрической сети DIRIS (А10, А20, А40, А41, А60)
| Номер в ГРСИ РФ: | РБ 03 13 4606 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Socomec S.A.S", Франция |
Измерители параметров электрической сети DIRIS (АЮ, А20, А40, А41, А60) предназначены предназначенных для измерений в трехфазных (3 или 4 проводных), двухфазных (2 проводных) и однофазных цепях переменного тока частоты, напряжения, силы тока при прямом подключении и с использованием трансформаторов тока и (или) трансформаторов напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4606 17 |
| Наименование | Измерители параметров электрической сети DIRIS (А10, А20, А40, А41, А60) |
| Год регистрации | 2017 |
| Номер сертификата | 12075 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2022-03-29 |
| Получатель сертификата | фирма "Socomec S.A.S", Франция (FR) |
Производитель / Заявитель
фирма "Socomec S.A.S"
Адрес: 11 rue de Westhouse, В.P. 60010, 67235 Benfeld cedex
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2141-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 4606 17 [2017-06-26]
rb-03-13-4606-17_2017-06-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4606 17 [2011-07-07]
rb-03-13-4606-17_2011-07-07.pdf
|
Скачать |
Описание типа
Назначение
Измерители параметров электрической сети DIRIS (АЮ, А20, А40, А41, А60) предназначены предназначенных для измерений в трехфазных (3 или 4 проводных), двухфазных (2 проводных) и однофазных цепях переменного тока частоты, напряжения, силы тока при прямом подключении и с использованием трансформаторов тока и (или) трансформаторов напряжения.
Применяются в электрических системах электроснабжения общего назначения.
Описание
Измерители предназначены для стационарного размещения в специально оборудованных шкафах посредством утопленного монтажа.
Управление процессом измерения осуществляется при помощи встроенного микропроцессора. На передней панели измерителей расположены функциональные клавиши, клавиши управления и жидкокристаллический дисплей. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем индикаторы режимов измерения, индикаторы единиц измерения.
Измерители выполнены в пяти модификациях: АЮ, А20, А40, А41, А60.

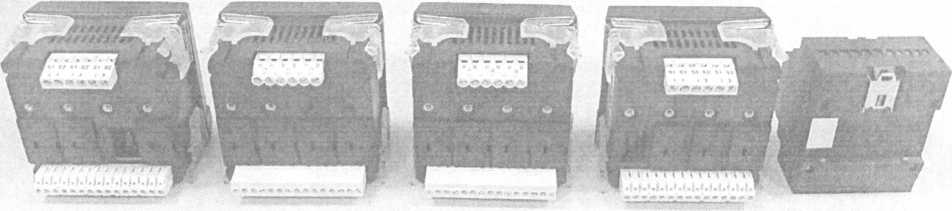

На торцевой панели измерителей расположены входные разъёмы присоединения измерительных проводов к измеряемой сети.
Внешний вид измерителей представлен на рисунке 1.
Место нанесения знака поверки приведено в приложении А.

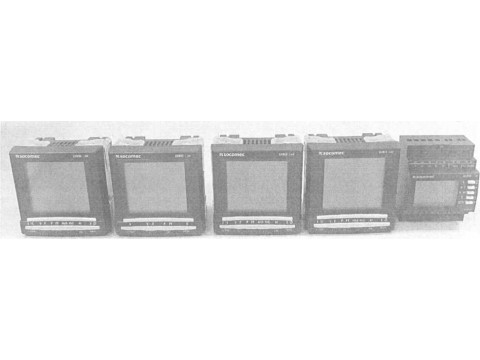

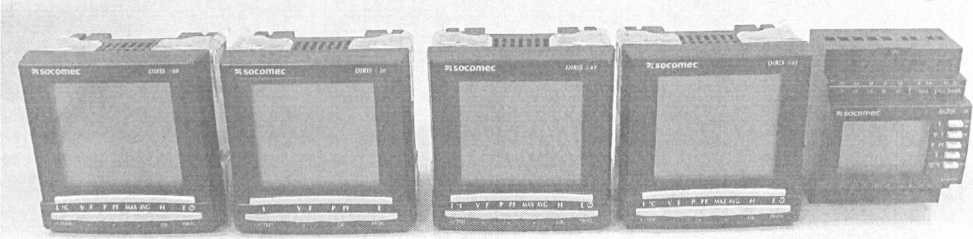

Рисунок 1 - Внешний вид измерителей параметров электрической сети DIRIS (АЮ, А20, А40, А41, А60).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон напряжения питания переменного тока с частотой (50±5) Гц, В - DIRIS АЮ
- DIRIS А20, А40, А41, А60
Диапазон напряжения питания постоянного тока, В
- DIRIS АЮ
- DIRIS А20, А40, А41, А60
Диапазон измерений напряжения при прямом подключении - линейного - фазного
Верхний предел измерений напряжения через трансформатор напряжения (TH):
- DIRIS АЮ, А20
- DIRIS, А40, А41, А60 (первичная обмотка TH), кВ
- DIRIS, А40, А41, А60 (вторичная обмотка TH), В
Пределы допускаемой приведенной погрешности при измерении фазного и линейного напряжения, % Диапазон измерений частоты, Гц
Пределы допускаемой относительной погрешности при измерении частоты, %
Период обновления показаний измеренных значений напряжения и частоты, с
Диапазон измерений входного тока, А, через трансформатор тока
от 200 до 277
от 110 до 400
от 120 до 350
от 50 до 490
от 29 до 290
до 100
60, 100
±0,2 от 45,0 до 65,0
±0,1
1 первичный: от 55 до 4999
|
Пределы допускаемой приведенной к номинальному зна- | ||
|
чению (1н) погрешности при измерении силы тока, % - DIRIS АЮ (в диапазоне от 0,01 до 1,2 1н) - DIRIS А20, А40, А41, А60 (в диапазоне от 0,1 до 1,2 1н) |
±0,2 ±0,2 |
• |
|
Пределы допускаемой дополнительной погрешности при измерении фазного и линейного напряжения на каждые 10 °C при отклонении температуры от (20±5) °C до предельных значений условий эксплуатации, % Потребляемая мощность, В А, не более - DIRIS АЮ -DIRISA20, А40, А41, А60 Габаритные размеры, мм, не более - DIRIS АЮ -DIRISA20, А40, А41, А60 Масса, кг, не более - DIRIS АЮ -DIRISA20, А40, А41, А60 Климатические условия при эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа Климатические условия при транспортировании: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа Степень защитной оболочки по ГОСТ 14254-96 (МЭК 529-89) - передней панели - задней панели |
0,2 5 10 73x90x67 96x96x83 0,215 0,450 от 0 до плюс 40 до 95 от 84,0 до 106,7 от минус 50 до плюс 50 до 95 от 84,0 до 106,7 IP 51 IP 20 | |
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель измерителя фотохимическим способом, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
а) измеритель параметров электрической сети DIRIS АЮ (или А20, А40, А41, А60)
- 1 шт.;
- 1 экз.;
- 1 экз.
б) руководство по эксплуатации
в) методика поверки МРБ МП.2141-2011
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТР ТС 004/2011
ТР ТС 020/2011
МРБ МП.2141-2011
„О безопасности низковольтного оборудования”; „Электромагнитная совместимость технических средств”;
"Измерители параметров электрической сети D (АЮ, А20, А40, А41, А60). Методика поверки
Техническая документация фирмы "Socomec S.A.S", Франция.
Заключение
Измерители параметров электрической сети DIRIS (АЮ, А20, А40, А41, А60) соответствуют технической документации фирмы "Socomec S.A.S" (Франция)-, ТР ТС 004/2011, ТР ТС 020/2011 (сертификат соответствия техническим регламентам таможенного союза ТР ТС 004/2011, ТР ТС 020/2011 для моделей АЮ, А60 № ТС RU C-FR.AE44.B.00643, срок действия с 09.06.2014 по 08.06.2019; сертификат соответствия техническим регламентам таможенного союза ТР ТС 004/2011, ТР ТС 020/2011 для моделей А20, А40, А41 № ТС RU C-FR.AE44.B.00484, срок действия с 17.12.2013 по 16.12.2018).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
