Контроллеры программируемые серии MELSEC SYSTEM Q
| Номер в ГРСИ РФ: | РБ 03 23 3536 18 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Mitsubishi Electric", Япония |
Контроллеры программируемые серии MELSEC SYSTEM Q (далее - контроллеры) предназначены для непрерывного измерения нормированных сигналов, создания легко конфигурируемых систем, контроля параметров при управлении технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 3536 18 |
| Наименование | Контроллеры программируемые серии MELSEC SYSTEM Q |
| Год регистрации | 2018 |
| Номер сертификата | 12081 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "Mitsubishi Electric", Япония (JP) |
Производитель / Заявитель
фирма "Mitsubishi Electric"
Адрес: Tokyo 104-6212, 8-12, chome, Harumi Chuo-Ku, Office, Tower "Z" 14F
Контакты: +81-3-622-160-60 / +81-3-622-160-75 / megfamail@meg.mee.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1767-2008. |
Поверители
Скачать
|
Описание типа РБ 03 23 3536 18 [2019-02-27]
rb-03-23-3536-18_2019-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3536 18 [2009-09-16]
rb-03-23-3536-18_2009-09-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3536 18 [2013-06-21]
rb-03-23-3536-18_2013-06-21.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры программируемые серии MELSEC SYSTEM Q (далее - контроллеры) предназначены для непрерывного измерения нормированных сигналов, создания легко конфигурируемых систем, контроля параметров при управлении технологическими процессами.
Измерительные модули контроллеров обеспечивают измерения нормированных сигналов:
- напряжения постоянного тока в диапазонах от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В;
- силы постоянного тока в диапазоне от 0 до 20 мА, от 4 до 20 мА;
Контроллеры также предназначены для восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде дискретных сигналов.
Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной, пищевой и других областях хозяйственной деятельности.
Г«^дарственный реестр I средств измерений , \ Республики Беларусь / \Для документов/
Описание
Принцип действия контроллеров основан на преобразовании электрических сигналов напряжения, силы постоянного тока первичных измерительных преобразователей в сигналы постоянного тока или напряжения с последующим аналого-цифровом преобразованием и передачей измерительной информации.
Контроллеры имеют широкий спектр базовых модулей и модулей расширения, позволяющих конфигурировать систему в соответствии с требованиями потребителя.
В состав контроллеров серий MELSEC SYSTEM Q входят следующие модули:
- аналоговые модули входов - для преобразования сигналов тока, напряжения;
- коммуникационные модули - модули с интерфейсом RS-232/RS-422/RS-485/USB для подключения к различным периферийным устройствам, компьютерам и контроллерам. Сетевые модули для сетей Ethernet, CC-Link, Profibus-DP, AS-I, DeviceNet, CANopen а также для сетей Mitsubishi;
- дискретные модули входов/выходов - для сигналов различных уровней и с различными коммутирующими элементами (реле/транзисторы);
- модули контроля положения - модули быстрого счета импульсов и модули позиционирования для серво- и шаговых приводов.
Место нанесения знака поверки приведено в приложении А к описанию типа.
Внешний вид контроллеров представлен на рисунке 1.

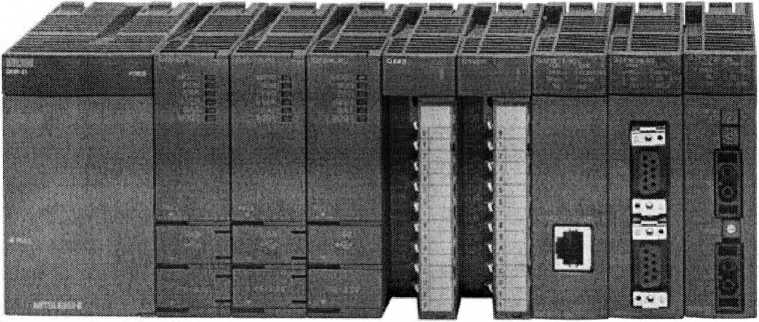

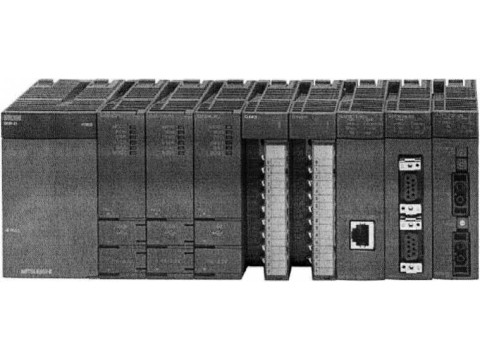

Рисунок 1 - Внешний вид контроллеров программируемых серии MELSEC SYSTEM Q
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерительных модулей входящих в состав контроллеров программируемых серии MELSEC SYSTEM Q представлены в таблицах 1.
Таблица 1 - Основные метрологические характеристики при измерении электрических величин.
|
Характеристики |
Пределы допускаемой приведенной погрешности измерения в диапазоне температур ОС от 20°С до 30 °C |
Пределы допускаемой приведенной погрешности измерения в диапазонах температур ОС от 0 до 20 °C и от 30 °C до 55 °C | |
|
1 |
2 |
3 |
4 |
|
Модуль Q64-AD | |||
|
Количество входов |
4 | ||
|
Диапазон измерения входных сигналов |
от минус 10 В до плюс 10 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,1 % от ДИ |
±0,4 % от ДИ |
|
К |
Модуль Q68-ADI | ||
|
Количество входов |
8 | ||
|
Диапазон измерения входных сигналов |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % от ДИ |
±0,4 % от ДИ |
|
М |
одуль Q68AD-G | ||
|
Количество входов |
8 | ||
|
Диапазон измерения входных сигналов |
от минус 10 В до плюс 10 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,1 % от ДИ |
±0,1 % от ДИ |
|
Мод |
уль ME1AD8HAI-Q | ||
|
Количество входов |
8 | ||
|
Диапазон измерения входных сигналов |
от 0 до 20 мА от 4 до 20 мА |
±0,15 % от ДИ |
±0,15 % от ДИ |
|
ОС - окружающая среда; ДИ - диапазон измерений. | |||
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.
Комплектность
Комплект поставки в соответствии с документацией фирмы Electric" (Япония) и согласованной с заказчиком спецификацией.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mitsubishi Electric" (Япония).
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1767-2018 "Контроллеры программируемые серий MELSEC F, MELSEC SYSTEM Q, MELSEC L".
Заключение
Контроллеры программируемые серии MELSEC SYSTEM Q соответствуют документации фирмы "Mitsubishi Electric" (Япония), ГОСТ 12997-84, ТР ТС 004/2011 (сертификат соответствия №ТС RU C-JP.AB24.B.03203 сроком действия от 11.11.2015 по 10.11.2020) ТР ТС 020/2011 (сертификат соответствия №ТС RU C-JP.AB24.B.03203 сроком действия от 11.11.2015 по 10.11.2020, сертификат соответствия № ТС RU C-JP.AB24.B.03205 сроком действия от 11.11.2015 по 10.11.2020, декларация соответствия № ТС BY/112 11.01. ТР020 003 02722 от 22.11.2013 по 13.11.2018)
Межповерочный интервал - не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
