Контроллеры программируемые серии MELSEC F (далее - контроллеры) предназначены для непрерывного измерения нормированных сигналов, создания легко конфигурируемых систем, контроля параметров при управлении технологическими процессами.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 23 3537 18 |
Наименование | Контроллеры программируемые серии MELSEC F |
Год регистрации | 2018 |
Номер сертификата | 12082 |
Дата регистрации | 2018-10-30 |
Срок действия | 2023-10-30 |
Получатель сертификата | фирма "Mitsubishi Electric", Япония (JP) |
Производитель / Заявитель
фирма "Mitsubishi Electric"
Адрес: Tokyo 104-6212, 8-12, chome, Harumi Chuo-Ku, Office, Tower "Z" 14F
Контакты: +81-3-622-160-60 / +81-3-622-160-75 / megfamail@meg.mee.com
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МРБ МП.1767-2018 (аннулирована МРБ МП.1767-2008 НТК 10-18) |
Поверители
Скачать
Описание типа РБ 03 23 3537 18 [2019-02-27]
rb-03-23-3537-18_2019-02-27.pdf
|
Скачать | ||
Описание типа РБ 03 23 3537 18 [2013-06-21]
rb-03-23-3537-18_2013-06-21.pdf
|
Скачать | ||
Описание типа РБ 03 23 3537 18 [2008-02-18]
rb-03-23-3537-18_2008-02-18.pdf
|
Скачать | ||
Описание типа РБ 03 23 3537 18 [2009-09-16]
rb-03-23-3537-18_2009-09-16.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры программируемые серии MELSEC F (далее - контроллеры) предназначены для непрерывного измерения нормированных сигналов, создания легко конфигурируемых систем, контроля параметров при управлении технологическими процессами.
Измерительные модули контроллеров обеспечивают измерения нормированных сигналов:
- напряжения постоянного тока в диапазонах от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В, от минус 100 до плюс 100 мВ;
- силы постоянного тока в диапазоне от 0 до 20 мА, от 4 до 20 мА;
- от преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;
Контроллеры также предназначены для преобразования двоичных кодов в аналоговые сигналы, воспроизводимые модулями, напряжения и силы постоянного тока в диапазонах от минус 10 до плюс 10 В, от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, 0 до 20 мА и от 4 до 20 мА соответственно; восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной, пищевой и других областях хозяйственной деятельности.
Описание
Принцип действия контроллеров основан на преобразовании электрических сигналов напряжения, силы постоянного тока первичных измерительных преобразователей в сигналы постоянного тока или напряжения с последующим аналого-цифровом преобразованием и передачей измерительной информации.
Контроллеры имеют широкий спектр базовых модулей и модулей расширения, позволяющих конфигурировать систему, программировать необходимый диапазоны измерений электрических сигналов термопар в соответствии, с требованиями потребителя.
В состав контроллеров серий MELSEC F входят следующие модули:
- аналоговые модули входов/выходов - для преобразования сигналов тока, напряжения или для измерений температуры, а также для температурного контроля с помощью устройства для прямого подключения преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;
- коммуникационные модули - модули с интерфейсом RS-232/RS-422/RS-485/USB для подключения к различным периферийным устройствам, компьютерам и контроллерам. Сетевые модули для сетей Ethernet, CC-Link, Profibus-DP, AS-I, DeviceNet, CANopen а также для сетей Mitsubishi;
- дискретные модули входов/выходов - для сигналов различных уровней и с различными коммутирующими элементами (реле/транзисторы);
- модули контроля положения - модули быстрого счета импульсов и модули позиционирования для серво- и шаговых приводов.
Место нанесения знака поверки приведено в приложении А к описанию типа.

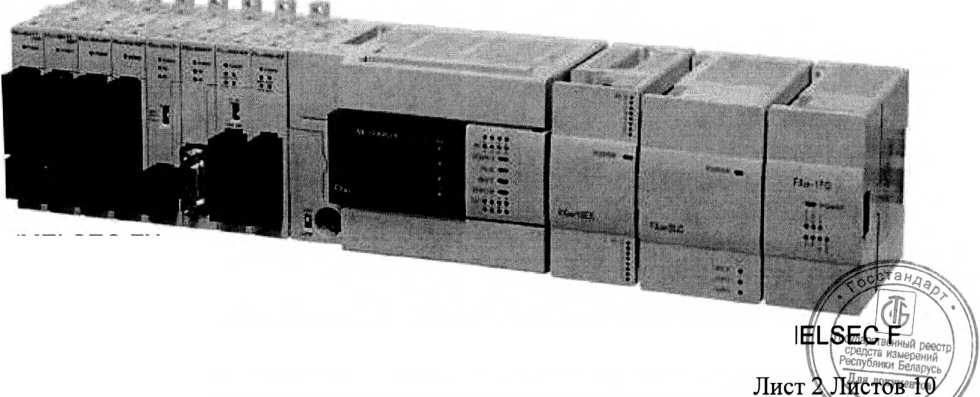

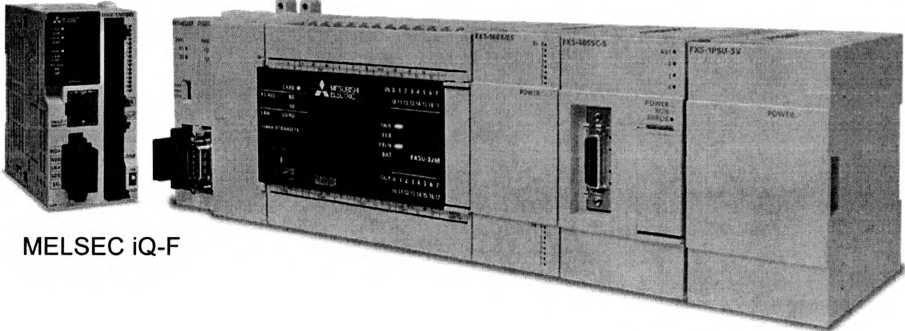

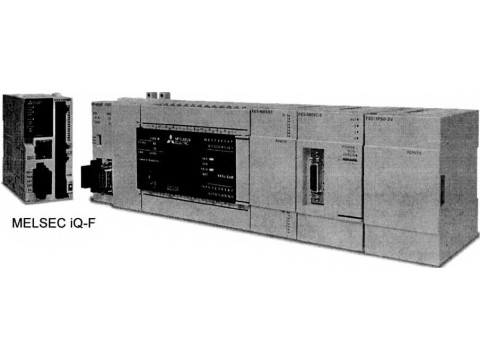

Внешний вид контроллеров представлен на рисунке 1.


rSo--! г с
(MELSEC FX
Рисунок 1 - Внешний вид контроллеров программируемых серии MEjLSEC F
■\ ) 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерительных модулей входящих в состав контроллеров программируемых серии MELSEC F представлены в таблицах 1-3.
Таблица 1 - Основные метрологические характеристики при измерении и вос-произведении электрических величин.
Характеристики |
Пределы допускаемой приведенной погрешности измерения/ воспроизведения в диапазоне температур ОС от 20°С до 30 °C |
Пределы допускаемой приведенной погрешности измерения/ воспроизведения в диапазонах температур ОС от 0 до 20 °C и от 30 °C до 55 °C | |
1 |
2 |
3 |
4 |
Модуль FX3U-4AD-ADP | |||
Количество входов |
4 | ||
Диапазон измерения входных сигналов |
от 0 до 10 В от 4 до 20 мА |
+0,5 % от ДИ |
±1,0 % от ДИ |
Мод |
уль FX3U-4DA-ADP | ||
Количество выходов |
4 | ||
Диапазон воспроиз-ведения выходных сигналов |
от 0 до 10 В от 4 до 20 мА |
±0,5 % от ДИ |
±1,0 % от ДИ |
IV |
одуль FX2N-8AD | ||
Количество входов |
8 | ||
Диапазон измерения входных сигналов |
от минус 10 до плюс 10 В от минус 20 до плюс 20 мА от 4 до 20 мА |
±0,3 % от ДИ |
±0,5 % от ДИ |
Мо |
дуль РХзи-ЗА-ADP | ||
Количество входов |
3 | ||
Диапазон измерения входных сигналов |
от 0 до 10 В от 4 до 20 мА |
±0,5% от ДИ |
±1,0% от ДИ |
IV |
одуль FX3U-4DA | ||
Количество входов |
4 | ||
Диапазон измерения входных сигналов |
от минус 10 до плюс 10 В от 0 до 20 мА от 4 до 20 мА |
±0,3% от ДИ |
±0,5% от ДИ |
IV |
одуль FX3U-4AD | ||
Количество входов |
4 | ||
Диапазон измерения входных сигналов |
От минус 10 до плюс 10 В От 0 до 20 мА От 4 до 20 мА |
±0,3% от ДИ |
±0,5% от ДИ |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
Модуль FX5-8AD | |||
Количество входов |
8 | ||
Диапазон измерения входных сигналов |
от минус 10 В до плюс 10 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 4 до 20 мА от 0 до 20 мА от минус 20 до плюс 20 мА |
±0,3% от ДИ |
±0,5% от ДИ (±0,5% от ДИ)* |
Модуль FX5-4AD-ADP | |||
Количество входов |
4 | ||
Диапазон измерения входных сигналов |
от минус 10 В до плюс 10 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 4 до 20 мА от 0 до 20 мА от минус 20 до плюс 20 мА |
±0,1 % от ДИ |
±0,2% от ДИ (±0,3% от ДИ)* |
Модуль FX5-4DA-ADP | |||
Количество выходов |
4 | ||
Диапазон воспроизведения выходных сигналов |
от минус 10 В до плюс 10 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,1 % от ДИ |
±0,2% от ДИ (±0,2% от ДИ)* |
Модуль FX5-4LC | |||
Количество входов |
4 | ||
Диапазон измерения входных сигналов |
от 0 до 100 мВ |
±0,3% от ДИ |
±0,7% от ДИ (±0,9% от ДИ) * |
* - для модулей FX5 пределы допускаемых погрешностей в дополнительном температур ОС от минус 20 до 0 °C; ДИ - диапазон измерений; ОС - окружающая среда. |
Таблица 2 - Основные метрологические характеристики при преобразовании сигналов термопар
Кол-во входов |
Тип термопары по СТБ ГОСТ Р 8.585-2004 |
Диапазон измерения |
Пределы допускаемой погрешности преобразования в диапазоне температур ОС от 20°С до 30 °C |
Пределы допускаемой погрешности преобразования в диапазонах температур ОС от 0 до 20 °C и от 30 °C до 55 °C |
1 |
2 |
3 |
4 |
5 |
Модуль FX2N-8AD | ||||
8 |
К |
от минус 100 °C до 0 °C |
±0,5 % от ДИ (±1,0 %* от ДИ) |
±0,5 % от ДИ (±1,0 %* от ДИ) |
от 0°С до плюс 1000 °C |
±0,5 % от ДИ |
±0,5 % от ДИ | ||
от плюс 1000 °C до плюс 1200 °C |
±0,5 % от ДИ (±1,0 %* от ДИ) |
±0,5 % от ДИ (±1,0 %* от ДИ) | ||
J |
от минус 100 °C до плюс 25 °C |
±0,5 % от ДИ (±1,0 %* от ДИ) |
±0,5 % от ДИ (±1,0 %* от ДИ) | |
от 25 до 600 °C |
±0,5 % от ДИ |
±0,5 % от ДИ | ||
Т |
от минус 100 °C до плюс 350°С |
±0,7 % от ДИ (±1,0 %* от ДИ) |
±0,7 % от ДИ (±1,0 %* от ДИ) | |
Модуль FX3U-4AD-TC-ADP | ||||
4 |
К |
от минус 100 °C до плюс 1000 °C |
±(0,5 % от ДИ+ 1 °C) |
±(0,5 % от ДИ + 1 °C) |
J |
от минус 100 °C до плюс 600 °C | |||
Модуль FX5-8AD | ||||
8 |
к |
от минус 200 °C до минус 150 °C |
±3,5 °C |
±8,5 °C (±8,5 °C**) |
от минус 150 °C до минус 100 °C |
±2,5 °C |
±7,5 °C (±7,5 °C**) | ||
от минус 100 °C до плюс 1200 °C |
±1,5 °C |
±6,5 °C (±6,5 °C**) | ||
J |
от минус 210 °C до плюс 1130 °C |
±1,2 °C |
±3,5 °C (±3,5 °C**) | |
т |
от минус 200 °C до минус 150 °C |
±3,5 °C |
±5,2 °C (±5,2 °C**) | |
от минус 150 °C до минус 100 °C |
±2,5 °C |
±4,2 °C (±4,2 °C**) | ||
от минус 100 °C до плюс 350°С |
±1,5 °C |
±3,1 °C (±3,1 °C**) | ||
в |
от плюс 600 °C до плюс 1700°С |
±2,3 °C |
±6,5 °C (±6,5 °C**) | |
R |
от0°С до плюс 1600°С |
±2,5 °C |
±6,5 °C (±6,5 °C**) | |
S |
от 0 °C до плюс 1600° |
±2,5 °C |
±6,5 °C (±6,5 °C**) |
Продолжение таблицы 2 | |||||
1 |
2 |
3 |
4 |
5 | |
Модуль FX5-4AD-TC-ADP | |||||
4 |
К |
от минус 200 °C до минус 150 °C |
±7,2 °C |
±8,5 °C (±8,5 °C**) | |
от минус 150 °C до минус 100 °C |
±4,9 °C |
±7,5 °C (±7,5 °C** |
) | ||
от минус 100 °C до плюс 1200 °C |
±3,7 °C |
±6,5 °C (±6,5 °C**) | |||
J |
от минус 40 °C до плюс 750 °C |
±2,8 °C |
±4,5 °C (±4,5 °C**) | ||
Т |
от минус 200 °C до минус 150 °C |
±6,7 °C |
±7,7 °C (±7,7 °C**) | ||
от минус 150 °C до минус 100 °C |
±5,0 °C |
±6,0 °C (±6,0 °C** |
) | ||
от минус 100 °C до 0 °C |
±4,1 °C |
±5,1 °C (±5,1 °C**) | |||
отО °C до плюс 350 °C |
±3,1 °C |
±4,1 °C (±4,1 °C**) | |||
В |
от плюс 600 °C до плюс 1700°С |
±3,5 °C |
±6,5 °C (±6,5 °C**) | ||
R |
отО °C до плюс 1600°С |
±3,7 °C |
±6,5 °C (±6,5 °C**) | ||
S |
от0°С до плюс 1600° |
±3,7 °C |
±6,5 °C (±6,5 °C**) | ||
Модуль FX5-4LC | |||||
4 |
К (-200...+200; -100...+1300) |
от минус 200 °C до минус 100 °C |
±(3,0 °С+1 ЕМР) |
±(7,0 °С+1 ЕМР) (±(9,0 °С+1 ЕМР))** | |
от минус 100 °C до плюс 500 °C |
±(1,5 °С+1 ЕМР) |
±(3,5 °С+1 ЕМР) (±(4,5 °С+1 ЕМР))** | |||
от плюс 500 °C до плюс 1300 °C |
±(0,3 % от ИВ+1 ЕМР) |
±(0,7 % от ИВ+1 ЕМР) (±(0,9 % от ИВ+1 ЕМР))** | |||
J (-200...+200; -100...+400; -100...+800; -100...+1200) |
от минус 200 °C до минус 100 °C |
±(3,0 °С+1 ЕМР) |
±(7,0 °С+1 ЕМР) (±(9,0 °С+1 ЕМР))** | ||
от минус 100 °C до плюс 500 °C |
±(1,5 °С+1 ЕМР) |
±(3,5 °С+1 ЕМР) (±(4,5 °С+1 ЕМР))** | |||
от плюс 500 °C до плюс 1200 °C |
±(0,3 % от ИВ+1 ЕМР) |
±(0,7 % от ИВ+1 ЕМР) (±(0,9 % от ИВ+1 ЕМР))** | |||
Т (-200...+200; -200...+400; 0...+400) |
от минус 200 °C до минус 100 °C |
±3,1 °C |
±7,1 °C (±9,1 °C)** | ||
от минус 100 °C до плюс 400 °C |
±1,6 °C |
±3,6 °C (±4,6 °C)** | |||
S |
от0°С до 1000 °C |
±4,0 °C |
±8,0 °C (±10,0 °C)** | ||
от 1000 °C до 1700 °C |
±(0,3 % от ИВ+1 °C) |
±(0,7 % от ИВ +1 °C) (±(0,9 % от ИВ+1 °C))** | |||
R |
отО °C до 1000 °C |
±4,0 °C |
±8,0 °C (±10,0 °C)** | ||
от 1000 °C до 1700 °C |
±(0,3 % от ИВ+1 °C) |
±(0,7%ЛЖ) (±(0,9 % от HBftl *С)>\* | |||
1 L \ 1 Государсгвенный реестр II 1 средств измерений V ^Республики Беларусь / Лист 6 Листов 10 |
J |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Модуль FX5-4LC | ||||
Е (-200...+200; 0... + 1000) |
от минус 200 °C до минус 100 °C |
±(3,0 °С+1 ЕМР) |
±(7,0 °С+1 ЕМР) (±(9,0 °С+1 ЕМР))** | |
от минус 100 °C до плюс 500 °C |
±(1,5 °С+1 ЕМР) |
±(3,5 °С+1 ЕМР) (±(4,5 °С+1 ЕМР))** | ||
от плюс 500 °C до плюс 1000 °C |
±(0,3 % от ИВ+ 1 ЕМР) |
±(0,7 % от ИВ+1 ЕМР) (±(0,9 % от ИВ+1 ЕМР))** | ||
В |
от0°С до 400 °C |
±71,0 °C |
±141,0 °C (±181 °C)** | |
от 400 °C до 1000 °C |
±4,0 °C |
±8,0 °C (±10,0 °C)** | ||
от 1000 °C до 1800 °C |
±(0,3 % от ИВ+1 °C) |
±(0,7 % от ИВ+1 °C) (±(0,9 % от ИВ+1 °C))** | ||
N |
от0°С до 1000 °C |
±4,0 °C |
±8,0 °C (±10,0 °C)** | |
от 1000 °C до 1300 °C |
±(0,3 % от ИВ+1 °C) |
±(0,7 % от ИВ+1 °C) (±(0,9 % от ИВ+1 °C))** | ||
* - для модулей изготовленных до декабря 2000. * * - для модулей FX5 пределы допускаемых погрешностей в диапазоне температур ОС от минус 20 до 0 °C. ДИ - диапазон измерений; ИВ - измеренная величина; ОС - окружающая среда; ЕМР - единица младшего разряда. Для модуля FX5-4LC: ■ 0,1 °C для термопар тип К (-200...+200), термопар тип J (-200...+200, -100...+400,-100...+800), термопар тип Е (-200...+200); ■ 1,0 °C для термопары тип К (-100...+1300), термопары тип J (-100...+1200), термопа ры тип Е (0...+1000). |
Таблица 3 - Основные метрологические характеристики при преобразовании сигналов термопреобразователей сопротивления___________________________
Кол-во входов |
Тип термопреобразователя сопротивления по ГОСТ 6651-2009 |
Диапазон измерения |
Пределы допускаемой погрешности преобразовании в диапазоне температур ОС от 20°С до 30 °C |
Пределы допускаемой погрешности преобразовании в диапазонах температур ОС от 0 до 20 °C и от 30 °C до 55 °C |
1 |
2 |
3 |
4 |
5 |
Модуль FX3U-4AD-PT-ADP | ||||
4 |
Pt100 |
от минус 50°С до плюс 250°С |
±0,5 % от ДИ |
±1,0 % от ДИ |
Модуль FX5-8AD | ||||
4 |
Pt100 |
от минус 200°С до плюс 850°С |
±3,0 °C |
±6,0 °C (±6,0 °C)* |
Ni100 |
от минус 60°С до плюс 180°С |
±0,4 °C |
±1,2 °C (±1,2 °C)* | |
Модуль FX5-4AD-PT-ADP | ||||
4 |
Pt100 |
от минус 200°С до плюс 850°С |
±0,8 °C |
±2,4 °C (±2,4 °C)* |
Ni100 |
от минус 60°С до плюс 180°С |
±0,4 °C |
------н——I——т—4—н--- |
Лист 7 Листов 1W //
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
Измерительный модуль FX5-4LC | ||||
4 |
Pt100 |
от минус 200°С до плюс 200°С |
±0,7 °C |
±1,5 °C (±1,9 °C)* |
от плюс 200°С до плюс 600°С |
±(0,3 % от ИВ+1 °C) |
±(0,7 % от ИВ+1 °C) (±(0,9 % от ИВ+1 °C))* | ||
PtWOO |
от минус 200°С до плюс 200°С |
±0,7 °C |
±1,5 °C (±1,9 °C)* | |
от плюс 200°С до плюс 650°С |
±(0,3 % от ИВ+1 °C) |
±(0,7 % от ИВ+1 °C) (±(0,9 % от ИВ+1 °C))* | ||
* - для модулей FX5 пределы допускаемых погрешностей в диапазоне температур ОС от минус 20 до 0 °C; ОС - окружающая среда; ИВ - измеренная величина. |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.
Комплектность
Комплект поставки в соответствии с документацией фирмы "Mitsubishi Electric" (Япония) и согласованной с заказчиком спецификацией.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mitsubishi Electric" (Япония).
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1767-2018 "Контроллеры программируемые серий MELSEC F, MELSEC SYSTEM Q, MELSEC L".
Заключение
Контроллеры программируемые серии MELSEC F соответствуют документации фирмы "Mitsubishi Electric" (Япония), ГОСТ 12997-84, ТР ТС 004/2011 (сертификат соответствия № ТС RU C-JP.AB24.B.03203 сроком действия от 11.11.2015 по 10.11.2020) ТРТС 020/2011 (сертификат соответствия №ТС RU C-JP.AB24.B.03203 сроком действия от 11.11.2015 по 10.11.2020, сертификат соответствия № ТС RU C-JP.AB24.B.03205 сроком действия от 11.11.2015 по 10.11.2020, декларация соответствия №ТС BY/112 11.01.ТР020 003 02722 от 22.11.2013 по 13.11.2018)
Межповерочный интервал - не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
