Машины координатные измерительные портальные серии ALTERA

Машины координатные измерительные портальные серии ALTERA (Фото 2)

Машины координатные измерительные портальные серии ALTERA (Фото 3)

Машины координатные измерительные портальные серии ALTERA (Фото 4)

Номер в ГРСИ РФ:	РБ 03 01 5135 18
Раздел:	Средства измерений геометрических величин [1]
Производитель / заявитель:	"LK Metrology", Великобратания

Скачать

	Описание типа РБ 03 01 5135 18 [2019-02-27] rb-03-01-5135-18_2019-02-27.pdf	Скачать
	Описание типа РБ 03 01 5135 18 [2013-08-16] rb-03-01-5135-18_2013-08-16.pdf	Скачать
	Описание типа РБ 03 01 5135 18 [2015-01-27] rb-03-01-5135-18_2015-01-27.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Машины координатные измерительные портальные серии ALTERA (далее - машины ALTERA) предназначены для высокоточных измерений геометрических размеров, формы и расположения поверхностей деталей, параметров зубчатых колес и зацеплений.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 5135 18
Наименование	Машины координатные измерительные портальные серии ALTERA
Год регистрации	2018
Номер сертификата	12087
Дата регистрации	2018-10-30
Срок действия	2023-10-30
Получатель сертификата	фирма "LK Metrology", Соединенное Королевство Великобритании и Серверной Ирландии (GB)

Производитель / Заявитель

фирма "LK Metrology"

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверку машин серии ALTERA проводить по МРБ МП.2836-2018. Поверку машин серии LK, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2324-2013 (изменение №1).

Поверители

Скачать

	Описание типа РБ 03 01 5135 18 [2019-02-27] rb-03-01-5135-18_2019-02-27.pdf	Скачать
	Описание типа РБ 03 01 5135 18 [2013-08-16] rb-03-01-5135-18_2013-08-16.pdf	Скачать
	Описание типа РБ 03 01 5135 18 [2015-01-27] rb-03-01-5135-18_2015-01-27.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - автомобильная, авиационная, электронная, ракетно-космическая и медицинская промышленности, судостроение, электроэнергетика и другие области.

Описание

Машины ALTERA выпускают в 4-х модификациях: ALTERA М, ALTERA S, ALTERA SL, ALTERA SL HA.

Машины ALTERA выпускают следующих исполнений:

ALTERA S: 7.5.5; 8.7.6; 10.7.6; 15.7.6; 10.10.8; 12.10.8; 15.10.8; 20.10.8.

ALTERA M: 8.7.6; 10.7.6; 10.10.8; 15.10.8; 20.10.8; 25.10.8; 15.12.10; 20.12.10; 25.12.10; 30.12.10; 20.15.10; 25.15.10; 30.15.10; 35.15.10; 20.15.12; 25.15.12; 30.15.12; 35.15.12; 20.15.15; 25.15.15; 30.15.15; 35.15.15; 40.15.15; 25.20.15; 30.20.15; 35.20.15; 40.20.15; 50.20.15; 60.20.15.

ALTERA SL: 8.7.6; 10.7.6; 15.7.6; 10.10.8; 15.10.8; 20.10.8; 25.10.8; 25.20.15; 30.20.15.

ALTERA SL HA: 8.7.6; 10.7.6; 15.7.6; 10.10.8; 15.10.8; 20.10.8; 25.10.8; 15.12.10; 20.12.10; 25.12.10.

Машины ALTERA конструктивно состоят из следующих основных элементов: гранитного стола, пиноли, керамических направляющих, измерительной системы, электрооборудования с измерительной системой. При проведении измерений при необходимости могут применяться поворотные столы.

Три направляющих машин ALTERA образуют базовую систему координат X, Y, Z. Измерения могут проводиться в автоматическом режиме или вручную с помощью джойстиков на малогабаритном пульте для исследования и проведения измерений в точках.

Данные в точках передаются на компьютер через считывание цифровых кодирующих устройств на оптических линейках с разрешением 0,05 мкм. Для каждой оси машиныкоординатной измерительной существует одна оптическая линейка. Оси приводятся..в движе-.... _ _ М г.педств измерений / /| стержнях. Машина координатная измерительная снабжена встроенной системой компенсации температурных погрешностей. Машина координатная измерительная связана через электронное устройство управления с компьютерным автоматизированным рабочим местом.

В машинах ALTERA используются измерительные системы, состоящие из поворотных головок РН10Т, РН10М, PH10MQ, РН20, REVO и стационарных головок SP80, контактных датчиков ТР20, ТР200 и сканирующих датчиков SP25M, RSP2, RSP3, производства фирмы «Renishaw», Ирландия, и лазерных сканеров моделей LC15Dx, LC60Dx, XC65Dx, XC65Dx-LS производства фирмы «Nikon Metrology», Соединенное Королевство Великобритании и Северной Ирландии.

Программное обеспечение машин ALTERA включает в себя программы Camio версии не ниже 8.5, Focus версии не ниже 10.4, POLYWORKS и Modus. Несанкционированный доступ к исходному коду программного обеспечения защищен флэш-ключом, который хранится в единственном экземпляре у разработчика.

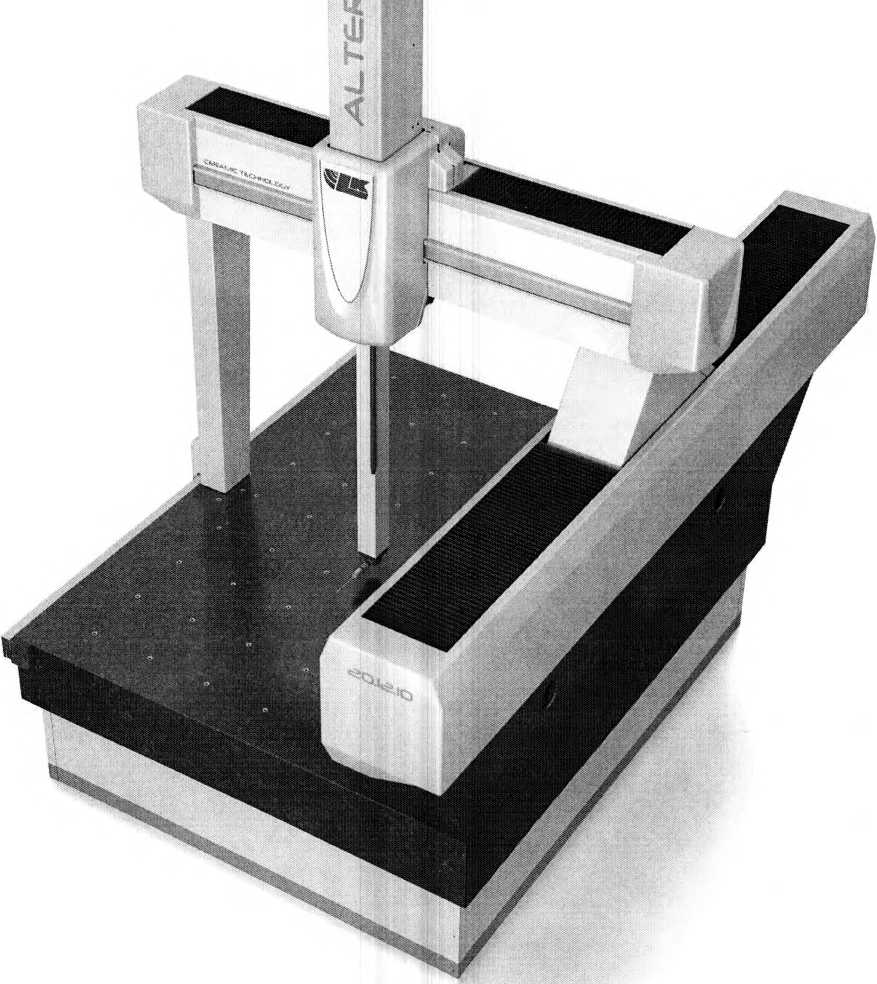

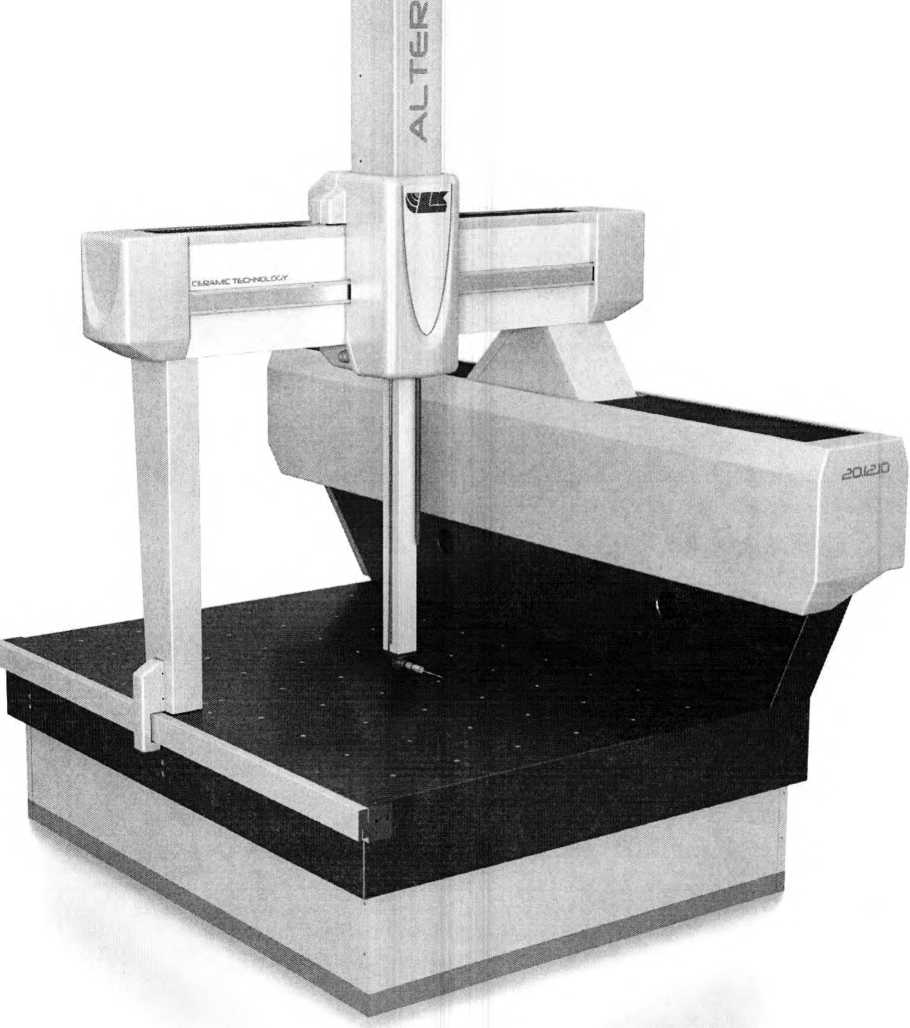

Внешний вид машин ALTERA приведен на рисунках 1-4.

Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к Описанию типа.

Рисунок 1 - Машина ALTERA М

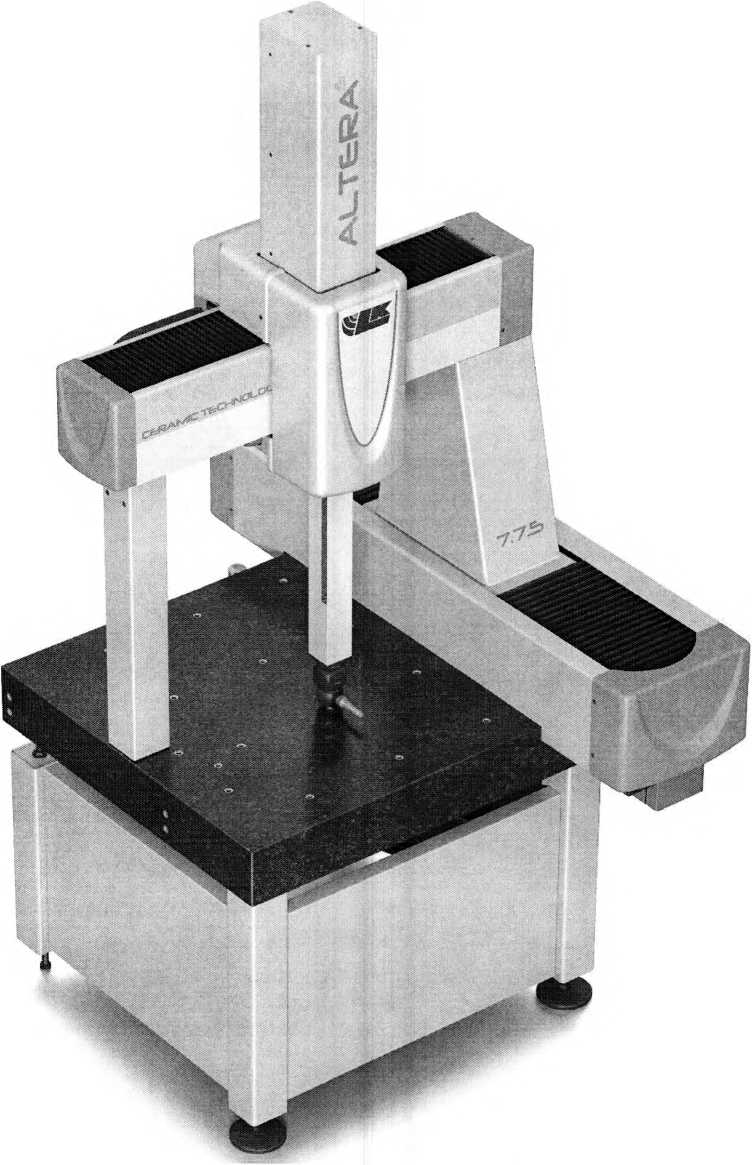

Рисунок 2 - Машина ALTERA S

Рисунок 3 - Машина ALTERA SL

Рисунок 4 - Машина ALTERA SL НА

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики машин координатных измерительных портальных серии ALTERA представлены в таблицах 1-11 аблица 1 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA S_________________________

Характеристика	Значение
Характеристика	7.5.5	8.7.6	10.7.6	15.7.6	10.10.8	12.10.8	15.10.8	20.10.8
Циапазоны измерения по осям, мм: - ось X; - ось Y; - ось Z	711 508 508	813 711 610	1016 711 610	1524 711 610	1016 1016 813	1220 1016 813	1524 1016 813	2032 1016 813
Масса, кг, не более	637	892	1029	1859	1546	1764	2289	3426
Масса измеряемых деталей, кг, не более	165	250	285	480	350	550	600	900
Габаритные размеры, мм, не более - длина; - ширина; - высота	1573 1257 2505	1673 1460 2705	1876 1460 2705	2384 1460 2575	1876 1765 2985	2080 1765 2985	2384 1765 2985	2892 1765 2985
Разрешающая способность, мкм	0,05
Максимальная скорость перемещения по оси, мм/с	762
Максимальное ускорение сканирования, мм/с2	2306	2290	2290	2290	2238	2238	2238	2238
	ТР20, РН10Т/М+
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	+(2,0+L/400) / ±(2,0+3L/400)*
Размах MPL(RO), мкм, не более	2,0
Предел допускаемой погрешности касания MPE(PFTU), мкм	2				8
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм		6,0	6,0	6,0	7,0	7,0	7,0	7,0
	ТР200, РН10Т/М+
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1.8+L/400) / ±(1.8+3L/400)*
Размах MPL(RO), мкм, не более	2,0
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,7
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	-	6,0	6,0	6,0	7,0	7,0	7,0	7,0 .
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	6,0/6,0 4,0/4,0 6,0/6,0
	SP25M, РН10М PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1.8+L/400) / ±(1.8+3L/400)*
Размах MPL(RO), мкм, не более	2,0
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	2,6/55
Предел допускаемой погрешности касания MPE(PFTU), мкм	1				6
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм		5,8	5,8	5,8	6,8	6,8	6,8	6,8
	РН20
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,0+L/400) / ±(2,0+3L/400)‘
Размах MPL(RO), мкм, не более	2,0
Предел допускаемой погрешности касания MPE(PFTU), мкм	2,8
Предегйыопускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	—	6,0	6,0	6,0	7,0	7,0	7,0	I 7,0
Т£ймеЧан^е - L - измеренная длина, мм * Значения при эксплуатации в диапазоне температур окружающего воздуха от 16 °C до 26 °C

аблица 2 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA М

Характеристика	Значение
	8.7.6	10.7.6	10.10.8	15.10.8	20.10.8	25.10.8	15.12.10	20.12.10	25.12.10	30.12.10
1	2	3	4	5	6	7	8	9	10	11
(Диапазоны измерения по осям, мм: - ось X; - ось Y; - ось Z	813 711 610	1016 711 610	1016 1016 813	1525 1016 813	2032 1016 813	2540 1016 813	1525 1220 1016	2032 1220 1016	2540 1220 1016	3048 1220 1016
Масса, кг, не более	1739	1986	2388	3101	4399	5633	3478	4935	6317	9093
Масса измеряемых деталей, кг, не более	430	570	700	950	1300	1850	1043	1454	2105	2716
Габаритные размеры, мм, не более -длина; - ширина; - высота	2083 1786 2702	2286 1786 2702	2286 2091 3108	2794 2091 3108	3301 2091 3108	3811 2091 3108	2794 2295 3514	3301 2295 3514	3811 2295 3514	4435 2295 3514
Разрешающая способность, мкм	0,05 __
Максимальная скорость перемещения потрем осям, мм/с	833
Максимальное ускорение сканирования, м/с	2514	2514	2185	2185	2185	2185	1981	1981	1981	1981
	ТР20 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	±(1,5+17375) ±(1,5+317375)*		±(1,6+17375) ±(1,6+317375)*				±(1,9+L/375) ±(1,9+317375)*
Размах MPL(RO), мкм, не более	1,5		1,6				1,9 _
Предел допускаемой погрешности поворотного стола MPE(FR, FT, FA), мкм	5,6		6,8				8,2
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	2,0		2,0				2,7
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении, мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	4,0/4,0 2,5/2,5 4,0/2,5		6,5/6,5 4,5/4,5 6,5/6,5				7,0 /7,0 4,5/4,5 7,0/7,0 __
	TP200 PH10MQ PLUS .
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,5+L/375) ±(1,5+317375)*		±(1,6+17375) ±(1,6+317375)*				±(1,9+1/375) ±(1,9+317375)*_______________
Размах MPL(RO), мкм, не более	1,5		1,6				1,9
Предел допускаемой погрешности поворотного стола МРЕ (FR. FT, FA), мкм	5,6		6,8				8,2
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,5		1,6				1,9
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении, мкм: формы МРЕ (PFTM)/ МРЕ (PFTE) размеров МРЕ (PSTM)/ МРЕ (PSTE) положения МРЕ (PLTM)Z МРЕ (PLTE)	4,0/4,0 2,5/2,5 4,0/4,0		4,5/4,5 2,0/2,0 4,5/4,5				5,0/5,0 2,5/2,5 5,0/5,0
	SP25M PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,5+17375) ±(1,5+317375)*		±(1,6+17375) ±(1,6+317375)*				±(1.9+L/375) ±(1,9+3L/375)*
Размах MPL(RO), мкм, не более	1,5		1,6				1,9
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	5,6		6,8				8,2
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	2,2/59		2,4/59				2,9/59
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,3		1,4				1,7
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении, мкм: ^фррмы/МРЕ (PFTM) / МРЕ (PFTE) ssgpfepp'B MPE (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM)/МРЕ (PLTE)_________________________________	4,0/4,0 2,5/2,5 4,0/4,0		4,5/4,5 2,0/2,0 4,5/4,5				5,0/5,0 2,5/2,5 5,0/5,0

)кончание таблицы 2 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA М

1	2 I 3	4	I 5 ! 6	7	8	9 \| 10	11
	РН20
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	-	-			±(1,9+17375) ±(1,9+317375)*
Размах MPL(RO), мкм, не более	-	-			1,9
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	-	-			8,2
Предел допускаемой погрешности касания MPE(PFTU), мкм	-	-			3,6
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм:
формы МРЕ (PFTM) / МРЕ (PFTE)	-		-			7,0 7/7,0
размеров МРЕ (PSTM) / МРЕ (PSTE)	-		-			4,5/4,5
положения МРЕ (PLTM) / МРЕ (PLTE)	-		-			7,0/7,0
	RSP2 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,0+17375)	±(2,6+1/375)			±(2,9+17375)
Размах MPL(RO), мкм, не более	1,5	1,6			1,9
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/9	3,0/9			3,0/9
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	2,8	2,4			2,9
	RSP3 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,5+17375)	±(1,6+L/375)			±(1,9+L/375)
Размах MPL(RO), мкм, не более	1,5	1,6			1,9
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	5,6	6,8			8,2
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/59	3,0/59			3,0/59
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	1,6	1,8			2,1
	SP80
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,4+17375)	±(1.5+L/375)			±(1,8+17375)
	±(1,5+317375)*	±(1,6+317375)*			±(1,9+317375)*
Размах MPL(RO), мкм, не более	1,5	1,6			1,9
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	5,6	6,8			8,2
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	1,9/65	2,2/65			2,5/65
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	1,2	1,3			1,6
Примечание - L - измеренная длина, мм * Значения при эксплуатации в диапазоне температур окружающего воздуха от 16	°C до 26 °C

аблица 3 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA М

Характеристика	Значение
Характеристика	20.15.10	25.15.10	30.15.10	35.15.10	20.15.12	25.15.12	30.15.12	35.15.12
1	2	3	4	5	6	7	8	9
Диапазоны измерения по осям, мм: - ось X; - ось Y; - ось Z	2032 1525 1016	2540 1525 1016	3048 1525 1016	3556 1525 1016	2032 1524 1270	2540 1524 1270	3048 1524 1270	3556 1524 1270
Масса, кг, не более	5284	7392	10621	12103	5484	7392	10621	12103
Масса измеряемых деталей, кг, не более	1654	2406	3099	3645	1654	2406	3099	3645
Габаритные размеры, мм, не более - длина; - ширина; - высота	3301 2595 3514	3811 2595 3514	4435 2595 3514	4942 2595 3514	3301 2595 4017	3811 2595 4017	4435 2595 4017	4942 2595 4017
Разрешающая способность, мкм	0,05
Максимальная скорость перемещения по трем осям, мм/с	817	817	817	817	617	617	617	617
Максимальное ускорение сканирования, м/с2	1971	1971	1971	1971	1493	1493	1493	1493
	ТР20 PH10M1Q PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	±(2,0+L/375) / ±(2,0+3L/375)*				±(2,1+L/375) /±(2,1 +3L/375)*
Размах MPL(RO), мкм, не более	2,0				2,1
Предел допускаемой погрешности поворотного стола MPE(FR, FT, FA), мкм	12,3				12,4
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	2,9				3,3
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	10,0/10,0 4,5/4,5 7,0/7,0				11,0/11,0 5,0/5,0 8,0/8,0
	ТР200 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,0+17375) / ±(2,0+317375)*				±(2,1+L7375) /±(2,1 +3L/375)*
Размах MPL(RO), мкм, не более	2,0				2,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,3				12,4
Предел допускаемой погрешности касания MPE(PFTU), мкм	2,0				2,1
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	8,0/8,0 2,5/2,5 5,0/5,0				9,0/9,0 3,0/3,0 6,0/6,0
	SP25M PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	±(2,0+17375) / ±(2,0+317375)*				±(2,1+L/375) / ±(2,1+3L/375)*
Размах MPL(RO), мкм, не более	2,0				2,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,3				12,4
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / зремя сканирования, MPT(t), с	3,1/59				3,3/59
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,8				1,9
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) Т^р^змеров МРЕ (PSTM) / МРЕ (PSTE) ЩполФЙЙня МРЕ (PLTM) / МРЕ (PLTE)	8,0/8,0 2,5/2,5 5,0/5,0				9,0/9,0 3,0/3,0 6,0/6,0

Жончание таблицы 3 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA М

1	2 I 3 I 4	5	6	7 I 8 \|	9
	РН20
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,0+1/375) / ±(2,0+3L7375)*		±(2,1+L/375) /±(2,1 +3L/375)*
Размах MPL(RO), мкм, не более	2,0		2,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,3		12,4
Предел допускаемой погрешности касания MPE(PFTU), мкм	3,7		3,8
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	10,0/10,0 4,5/4,5 7,0/7,0		11,0/11,0 5,0/5,0 8,0/8,0
	RSP2 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(3,0+17375)		+(3,1+1/375)
Размах MPL(RO), мкм, не более	2,0		2,1
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/9		3,0/9
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	3,0		3,2
	RSP3 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,0+L7375)		±(2,1+1_/375)
Размах MPL(RO), мкм, не более	2,0		2,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,3		12,4
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/59		3,0/59
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	2,2		2,3
	SP80
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,9+1/375) / ±(2,0+317375)*		±(2,0+L/375) / ±(2,1+3L7375)*
Размах MPL(RO), мкм, не более	2,0		2,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,3		12,4
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм /	2,9/65			3,1/65
время сканирования, MPT(t), с
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	1,6		1,7
Примечание - L - измеренная длина, мм * Значения при эксплуатации в диапазоне температур окружающего воздуха от 16	°C до 26 °C

аблица 4 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA М

Характеристика	20.15.15	25.15.15	30.15.15	35.15.15	40.15.15	25.20.15	30.20.15	35.20.15	40.20.15	50.20.15	60.20.15
1	2	3	4	5	6	7	8	9	10	11	12
Диапазоны измерения по осям, мм: - ось X; - ось Y; - ось Z	2032 1524 1524	2540 1524 1524	3048 1524 1524	3556 1524 1524	4064 1524 1524	2540 2032 1524	3048 2032 1524	3556 2032 1524	4064 2032 1524	5080 2032 1524	6096 2032 1524
Масса, кг, не более	5484	7392	10621	12103	14913	9046	12904	14886	18369	27164	34657
Масса измеряемых деталей, кг, не более	1654	2406	3099	3645	4194	3225	3900	4575	5250	6600	7955
Габаритные размеры, мм, не более - длина; - ширина; - высота	3301 2595 4525	3811 2595 4525	4435 2595 4525	4942 2595 4525	5452 2595 4575	3811 3103 4525	4435 3103 4525	4942 3103 4525	5452 3103 4575	6808 3132 4675	7832 3132 4725
Разрешающая способность, мкм	0,05
Максимальная скорость перемещения по трем осям, мм/с	617	617	617	617	617	600	600	600	600	600	600
Максимальное ускорение сканирования, м/с2	1325	1325	1325	1325	1325	1317	1317	1317	1317	1317	1317
	ТР20 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	±(2,2+1/375) +(2,2+31/375)*				±(2,2+17350) ±(2,2+3L/350)*	±(3,0+17375) ±(3,0+3L/375)*			±(3,0+17350) ±(3,0+3L/350)*
Размах MPL(RO), мкм, не более	2,2				2,2	3,0			3,5
Предел допускаемой погрешности поворотного стола MPE(FR, FT, FA), мкм	12,5				12,8	13,3			13,7
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	3,5				3,5	3,8			3,8
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении, мкм: формы МРЕ (PFTM) / МРЕ (PFTE)	12,0/12,0				12,0/12,0	—			—
размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	6,0 / 6,0 9,0/9,0				6,0 / 6,0 9,0/9,0	—			—
	ТР200 PH10MQ PLUS
	ТР200 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,2+L/375) ±(2,2+317375)*				±(2,2+L/350) ±(2,2+3L/350)*	±(3,0+1/375) ±(3,0+30375)*			±(3,0+L/350) ±(3,0+317350)*
Размах MPL(RO), мкм, не более	2,2				2,2	3,0			3,5
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,5				12,8	13,3			13,7
Предел допускаемой погрешности касания MPE(PFTU), мкм	2,2				2,2	2,5			2,5
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	10,0/10,0 4,0/4,0 7,0/7,0				10,0/10,0 4,0/4,0 7,0/7,0	-			-

окончание таблицы 4 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA М

1	2		I 3 I 4 I	5	6	7 I 8 I 9	10 \| 11 \| 12
	SP25M PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,2+L/375) ±(2,2+3L/375)*				±(2,2+L/350) ±(2,2+3L/350)*	±(3,0+L/375) ±(3,0+3L/375)*	±(3,0+L/350) ±(3,0+3L/350)*
Размах MPL(RO), мкм, не более	2,2				2,2	3,0	3,5
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,5				12,8	13,3	13,7
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,4/59				3,4/59	3,9/59	3,9/59
Предел допускаемой погрешности касания MPE(PFTU), мкм	2,0				2,0	2,5	2,5
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	10,0/10,0 4,0/4,0 7,0/7,0				10,0/10,0 4,0/4,0 7,0/7,0	-	-
	РН20
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,2+L/375) ±(2,2+317375)*				±(2,2+L/350) ±(2,2+3L/350)*	±(3,0+L/375) ±(3,0+317375)*	±(3,0+17350) ±(3,0+3L/350)*
Размах MPL(RO), мкм, не более	2,2				2,2	3,0	3,5
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,5				12,8	13,3	13,7
Предел допускаемой погрешности касания MPE(PFTU), мкм	3,9				3,9	4,2	4,2
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	12,0/12,0 6,0/6,0 9,0/9,0				12,0/120 6,0/6,0 9,0/9,0	-	-
	RSP2 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(3,2+L/375)				+(3,2+L/350)	±(4,0+L/375)	±(4,0+L/350)
эазмах MPL(RO), мкм, не более	2,2				2,2	3,0	3,5
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/9				3,0/9	3,0/9	3,0/9
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	3,3				3,6	3,9	4,1
	RSP3 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,2+17375)				±(2,2+L/350)	±(3,0+17375)	±(3,0+L/350)
эазмах MPL(RO), мкм, не более	2,2				2,2	3,0	3,5
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,5				12,8	13,3	13,7
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/59				3,0/59	3,0/59	3,0/59
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	2,4				2,7	3,2	3,4
	SP80
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,1+L/375) ±(2,2+3L/375)*				+(2,1+17350) ±(2,2+3L/350)*	+(2,9+17375) ±(3,0+317375)*	±(2,9+17350) ±(3,0+317350)*
эазмах MPL(RO), мкм, не более	2,2				2,2	3,0	3,5
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	12,5				12,8	13,3	13,7
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,3/65				3,3/65	3,8/65	3,8/65
Предел допускаемой погрешности касания МРЕ (PFTU), мкм	1,8				1,8	2,3	2,3
ПримечаниеL - измеренная длина, мм ' З.начения лри эксплуатации в диапазоне температур окружающего воздуха от 16		°C до 26 °C

аблица 5 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA SL
Характеристика		Значение
		25.20.15	30.20.15
Диапазоны измерения по осям, мм: - ось X; - ось Y; - ось Z		2540 2032 1524	3048 2032 1524
Масса, кг, не более		11415	16923
Масса измеряемых деталей, кг, не более		3225	4382
Габаритные размеры, мм, не более - длина; - ширина; - высота		3753 3103 4225	4271 2964 4525
Разрешающая способность, мкм		0,05
Максимальная скорость перемещения по трем осям, мм/с		617	617
Максимальное ускорение сканирования, м/с2		1317	1317
		ТР200 PH10WIQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм		±(2,5+L/400) / ±(2,5+3L/400)*
Размах MPL(RO), мкм, не более		2,5
Предел допускаемой погрешности касания MPE(PFTU), мкм		2,.3
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм		12,2
		SP25M PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм		±(2,5+L/400) / ±(2,5+3L/400)*
Размах MPL(RO), мкм, не более		2,5
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с		2,6/48
Предел допускаемой погрешности касания MPE(PFTU), мкм		2,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм		12,2
		RSP2 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм		±(3,5+L/400)
Размах MPL(RO), мкм, не более		2,5
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с		3,0/9
Предел допускаемой погрешности касания MPE(PFTU), мкм		3,8
		RSP3 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм		±(2,5+L/400)
Размах MPL(RO), мкм, не более		2,5
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с		3,0/48
Предел допускаемой погрешности касания MPE(PFTU), мкм		3,8
		SP80
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм		±(2,5+L/400)
Размах MPL(RO), мкм, не более		2,5
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования. MPT(t), с		2,4/53
Предел допускаемой погрешности касания MPE(PFTU), мкм		2,1
Предел-допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм		12,2
Тримвчанйе - L - измеренная длина, мм ИЗначенйяпЬи эксплуатации в диапазоне температур окружающего воздуха от 16 °C до 26 °C
•рственный р пств измереь ублики Бела	Ж е 10^,

аблица 6 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA SL

Характеристика		Значение
		8.7.6	10.7.6	15.7.6	10.10.8	15.10.8	20.10.8	25.10.8
Диапазоны измерения по осям, мм: - ось X; - ось Y; - ось Z		813 711 610	1016 711 610	1524 711 610	1016 1016 813	1524 1016 813	2032 1016 813	2540 1016 813
Масса, кг, не более		1622	1832	2746	2639	3452	4861	6809
Масса измеряемых деталей, кг, не более		350	475	750	780	1020	1300	1720
Габаритные размеры, мм, не более - длина; - ширина; - высота		2012 1786 2702	2240 1786 2702	2738 1786 2702	2240 2091 3108	2738 2091 3108	3245 2091 3108	3753 2091 3108
Разрешающая способность, мкм		0,05
Максимальная скорость перемещения потрем осям, мм/с		850			850
Максимальное ускорение сканирования, м/с2		1407			1349
		ТР200 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм		±(1,1 +L/400) / ±(1,5+31/375)*			±( 1.2+L/400) / ±(1.2+3L/400)*
Размах MPL(RO), мкм, не более		1,1			1,2
Предел допускаемой погрешности касания MPE(PFTU), мкм		1,1			1,2
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм		7,2			7,9
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении, мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)		4,0/4,0 2,5/2,5 4,0/4,0			4,5/4,5 2,0/2,0 4,5/4,5
		SP25M PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм		±(1,1+L/400) / ±( 1,5+3L/375)*			±(1.2+L/400) / ±(1.2+3L/400)*
Размах MPL(RO), мкм, не более		1,1			1,2
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время скани-эования, MPT(t), с		1,8/48			2,2/48
Предел допускаемой погрешности касания MPE(PFTU), мкм		1,1			1,2
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм		7,2			7,9
		RSP2 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм		±(2,5+1/400)			±(2,5+1/400)
Размах MPL(RO), мкм, не более		2,5			2,5
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время скани-эования, MPT(t), с		3,0/9			3,0/9
Предел допускаемой погрешности касания MPE(PFTU), мкм		2,0			2,0
		RSP3 REVO2
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм		±(1,5+1_/400)			±(1,5+L/400)
°азмах MPL(RO), мкм, не более		1,5			1,5
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время скани-эования, MPT(t), с		3,0/48			3,0/48
Предел допускаемой погрешности касания MPE(PFTU), мкм		1,5			1,5
		SP80
ЛределвТдопускаемой погрешности при измерении длины MPE(E0, Е150), мкм		±(1,1+L/400)			±(1,2+1/400)
^азмахМРк	(R0), мкм, не более	1,1			1,2
Предел доп эования. MF	фкаемой погрешности касания при сканировании MPE(Tij), мкм / время скани-?T(t), с	1,6/53	1,4/53	1,4/53	1,7/53
Предел доп*	/скаемой погрешности касания MPE(PFTU), мкм	1,1			1,2
Т^меуФние - L - измеренная длина, мм '~3+пачеиия при эксплуатации в диапазоне температур окружающего воздуха от 16 °C до 26 °		С

аблица 7 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA SL

Характеристика	Значение
	15.12.10	20.12.10	25.12.10	20.15.15	25.15.15	25.15.10
(Диапазоны измерения по осям, мм - ось X; - ось Y; - ось Z	1524 1220 1016	2032 1220 1016	2540 1220 1016	2032 1525 1524	2540 1525 1524	2540 1525 1016
Vlacca, кг, не более	4021	5639	7842	7914	9757	9736
Масса измеряемых деталей, кг, не более	1070	1535	1740	2100	2420	2420
Габаритные размеры, мм, не более - длина; - ширина; - высота	2738 2295 3514	3245 2295 3514	3753 2295 3514	3245 2595 4525	3753 2595 4525	3753 2595 3514
Разрешающая способность, мкм	0,05
Максимальная скорость перемещения по трем осям, мм/с	850			850	633	850
Максимальное ускорение сканирования, м/с2	1274			1056	1056	1230
	ТР200 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	±(1.6+L/400) / ±(1.6+3L/400)*			±(2,2+L/400) / ±(2,2+3L/400)*
Размах IMPL(RO), мкм, не более	1,6			2,2
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,3			2,0
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	8,6			11,5
Предел допускаемой погрешности касания (фиксированная позиция щупа / нефиксированная позиция щупа) при измерении мкм: формы МРЕ (PFTM) / МРЕ (PFTE) размеров МРЕ (PSTM) / МРЕ (PSTE) положения МРЕ (PLTM) / МРЕ (PLTE)	5,0/5,0 2,5/2,5 5,0/5,0			7,0/8,0 3,0/4,0 7,0/6,0		6,0/7,0 2,5/2,5 5,0/5,0
	SP25M PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,6+1/400) / ±( 1.6+3L/400)*			±(2,2+L/400) / ±(2,2+3L/400)*
эазмах MPL(RO), мкм, не более	1,6			2,2
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	2,3/48			2,5/48
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,3			2,0
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	8,6			11,5
	RSP2 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(2,6+1/400)			+(3,0+L/400)
эазмах MPL(RO), мкм, не более	2,6			3,0
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/9			3,0/9
Предел допускаемой погрешности касания MPE(PFTU), мкм	2,0			3,3
	RSP3 REVO2
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,6+1_/400)			±(2,2+L/400)
эазмах MPL(RO), мкм, не более	1,6			2,2
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	3,0/48			3,0/48
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,6			2,8
	SP80
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(1,6+1_/400)			±(2,2+L/400)
Размах MPL(RO), мкм, не более	1,6			2,2
Предрл''дЛ\|ускаемой погрешности касания при сканировании MPE(Tij), мкм / время скани-хи(анйя. #>T(t). с	1,8/53			2,0/53
дрёдел/дапускаемой погрешности касания MPE(PFTU), мкм	1,3			_________________________2,0__

1име4ание - L - измеренная длина, мм

(нау^ния при эксплуатации в диапазоне температур окружающего воздуха от 16 °C до 26 °C

аблица 8 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA SL НА

Характеристика	Значение
Характеристика	8.7.6	10.7.6	15.7.6	15.12.10	20.12.10	25.12.10
Диапазоны измерения по осям, мм: - ось X;	813	1016	1524	1524	2032	2540
- ось Y;	711	711	711	1220	1220	1220
- ось Z	610	610	610	1016	1016	1016
Масса, кг, не более	1622	1832	2746	4021	5639	7842
Масса измеряемых деталей, кг, не более	350	475	750	1070	1535	1740
Габаритные размеры, мм, не более - длина;	2212	2240	2738	2738	3545	3073
- ширина;	1786	1786	1786	2295	2295	2295
- высота	2702	2702	2702	3514	3514	3514
Максимальная скорость перемещения по трем осям, мм/с	317	317	317	371	371	371
Максимальное ускорение сканирования, м/с2	566	566	566	551	551	551
	ТР200 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	±(0,7+L/600)			±(0,9+L/600)
Размах MPL(RO), мкм, не более	0,7			0,9
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,1			1,3
	SP25M PH10Q PLUS
Пределы допускаемой погрешности при измерении длины МРЕ(Е0, Е150), мкм	+(0,7+L/600)			+(0,9+L/600)
Размах MPL(RO), мкм, не более	0,7			0,9
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	1,8/48			2,3/48
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,1			1,3
	SP80
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(0,7+L/600)			±(0,9+L/600)
Размах MPL(RO), мкм, не более	0,7			0,9
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	1,6/53	1,4/53	1,4/53	1,8/53
Предел допускаемой погрешности касания MPE(PFTU), мкм	0,9			1,3
Стандартный диапазон температур окружающего воздуха при эксплуатации, °C	от 19 до 21			от 19 до 21
Примечание: L - измеренная длина, мм

аблица 9 - Основные технические и метрологические характеристики машин координатных измерительных портальных ALTERA SL НА

Характеристика	Значение
Характеристика	10.10.8	15.10.8	20.10.8	25.10.8
Диапазоны измерения по осям, мм: - ось X; - ось Y; - ось Z	1016 1016 813	1524 1016 813	2032 1016 813	2540 1016 813
Масса, кг, не более	2639	3452	4861	6809
Масса измеряемых деталей, кг, не более	780	1020	1300	1720
Габаритные размеры, мм, не более - длина; - ширина; - высота	2240 2091 3108	2738 2091 3108	3245 2091 3108	3753 2091 3108
Максимальная скорость перемещения по трем осям, мм/с	317	317	317	317
Максимальное ускорение сканирования, м/с2	566	566	566	566
	ТР200 PH10MQ PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	±(0,8+L/600)
Размах MPL(RO), мкм, не более	0,6
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,2
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	6,2
	SP25M PH10Q PLUS
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	+(0,8+L/600)
Размах MPL(RO), мкм, не более	0,6
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	2,2/48
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	6,2
	SP80
Пределы допускаемой погрешности при измерении длины MPE(E0, Е150), мкм	+(0,8+L/600)
Размах MPL(RO), мкм, не более	0,6
Предел допускаемой погрешности касания при сканировании MPE(Tij), мкм / время сканирования, MPT(t), с	1,7/53
Предел допускаемой погрешности касания MPE(PFTU), мкм	1,1
Предел допускаемой погрешности поворотного стола МРЕ (FR, FT, FA), мкм	6,2
Стандартный диапазон температур окружающего воздуха при эксплуатации, °C	от 19 до 21
Примечание: L - измеренная длина, мм

аблица 10 - Основные технические и метрологические характеристики лазерных сканеров

Характеристика	Значение
	LC15DX	LC60DX	L100	XC65DX	XC65DX-LS
Предел допускаемой погрешности МРЕ (PForm), мкм	7	20	15	25	35
Предел допускаемой погрешности MPL (PForm), мкм	7,6	36	26	48	60
Предел допускаемой погрешности МРЕ (PSize), мкм	15	30	20	45	80

аблица 11 - Основные технические характеристики

Характеристика	Значение
Электропитание от сети переменного тока: напряжение однофазной сети, В номинальная частота, Гц	115/230 50/60
Потребляемая мощность, кВт, не более	3,3
Минимальное подаваемое давление воздуха, МПа	0,62
Стандартный диапазон температур окружающего воздуха при эксплуатации, °C	от 18 до 22
Расширенный диапазон температур окружающего воздуха при эксплуатации, °C	от 16 до 26
Изменение температуры воздуха, К/ч, не более	1,0
Измерение температуры воздуха, К/день, не более	2,0 5,0 (для расширенного диапазона температур)
Температурный градиент, К/м, не более	1,0
Относительная влажность воздуха (без конденсации), %	от 20 до 80

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

- машина ALTERA;

- измерительная головка с комплектом щупов;

- пульт управления;

- калибровочная сфера;

- программное обеспечение;

- методика поверки;

- руководство по эксплуатации;

- лазерный сканер*;

- матовая сфера для лазерного сканера*;

- аксессуары*.

* - входят в комплект поставки по отдельной заявке заказчика.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «LK Metrology», Соединенное Королевство Великобритании и Северной Ирландии.

МРВ МП.2836-2018 «Машины координатные измерительные портальные серии ALTERA. Методика поверки».

Заключение

Машины координатные измерительные портальные серии ALTERA соответствуют технической документации фирмы «LK Metrology», Соединенное Королевство Великобритании и Северной Ирландии.

Машины координатные измерительные портальные серии ALTERA соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация о соответствии № ЕАЭС № BY/112 11.01. ТР004 003 29904, срок действия до 07.11.2023).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
