Калибраторы давления серии СРН (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления, дифференциального и абсолютного давления, измерения электрических сигналов силы и напряжения постоянного тока, воспроизведения силы постоянного тока при поверке и калибровке приборов давления и измерительных каналов систем в лабораторных и промышленных условиях, измерения температуры и относительной влажности окружающего воздуха в комплекте с внешними датчиками.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 04 3686 18
Наименование Калибраторы давления серии CPH
Год регистрации 2018
Номер сертификата 12093
Дата регистрации 2018-10-30
Срок действия 2023-10-30
Получатель сертификата фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE)
Производитель / Заявитель

фирма "WIKA Alexander Wiegand SE & Co. KG"

Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg

Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МП.1842-2008 (изменения №1-3).

Поверители

Скачать

Описание типа РБ 03 04 3686 18 [2008-12-09]
rb-03-04-3686-18_2008-12-09.pdf
Скачать
Описание типа РБ 03 04 3686 18 [2014-04-24]
rb-03-04-3686-18_2014-04-24.pdf
Скачать
Описание типа РБ 03 04 3686 18 [2019-09-20]
rb-03-04-3686-18_2019-09-20.pdf
Скачать

Описание типа

Назначение

Калибраторы давления серии СРН (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления, дифференциального и абсолютного давления, измерения электрических сигналов силы и напряжения постоянного тока, воспроизведения силы постоянного тока при поверке и калибровке приборов давления и измерительных каналов систем в лабораторных и промышленных условиях, измерения температуры и относительной влажности окружающего воздуха в комплекте с внешними датчиками.

Область применения - лаборатории поверки и калибровки, высокоточные измерения давления в различных отраслях промышленности.

Описание

Принцип действия калибраторов основан на аналого-цифровом преобразовании электрического сигнала от измерительного преобразователя давления и отображении его на дисплее.

Калибраторы выпускаются следующих моделей: СРН6000, СРН6200 (CPH6200-S1, CPH6200-S2), CPH62I0-S1, CPH62I0-S2, CPH6300-S1, CPH6300-S2, СРН6400, CPH65I0-S1, CPH65I0-S2, СРН6600, СРН7000, СРН7650.

Калибраторы, в зависимости от модели, имеют встроенный микропроцессор, дисплей, панель управления, систему электрических соединений, входные и выходные патрубки давления, встроенный цифровой мультиметр, встроенный или внешний эталонный датчик или задатчик давления, внешние датчики для измерения температуры и относительной влажности окружающего воздуха, интерфейсы RS-232, USB, Bluetooth (беспроводной интерфейс WIKA-Wireless - для модели СРН7000).

Калибраторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО обеспечивает сбор и обработку измерительной информации, а также хранение, передачу и отображение результатов измерений на дисплее. Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные встроенного ПО приведены в таблице 1.

Калибраторы могут подключаться к персональному компьютеру с помощью внешнего ПО WIKA-CAL, осуществляющего интерфейс пользователя и представление результатов измерений в виде графиков, таблиц и протоколов. ПО WIKA-CAL не является метрологически значимым.

Таблица 1

Модель калибратора

Идентификационное наименование ПО

Номер версии ПО, не ниже

СРН6000

2.1

CPH6200-S1, CPH6200-S2

7.2

CPH62I0-S1, CPH62I0-S2

7.2

CPH6300-S1, CPH6300-S2

1.1

СРН6400

3.06

CPH65I0-S1, CPH65I0-S2

1.0

СРН6600

—•

2.01

СРН7000

1.1

СРН7650

1.1

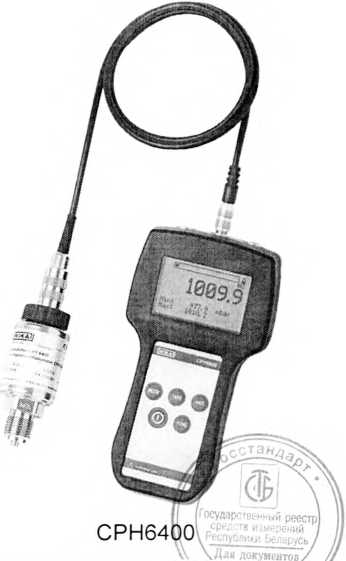

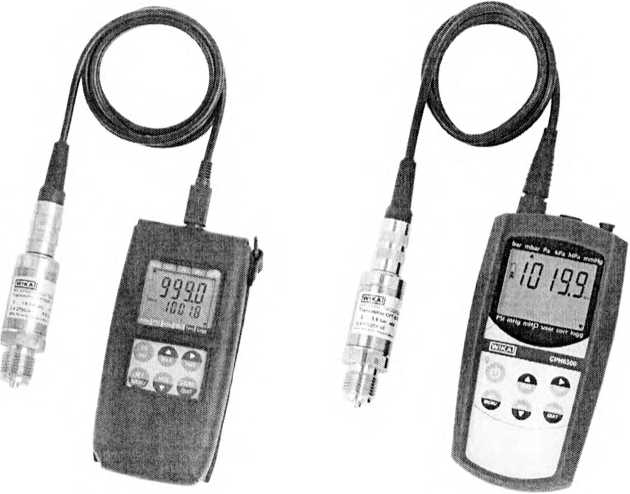

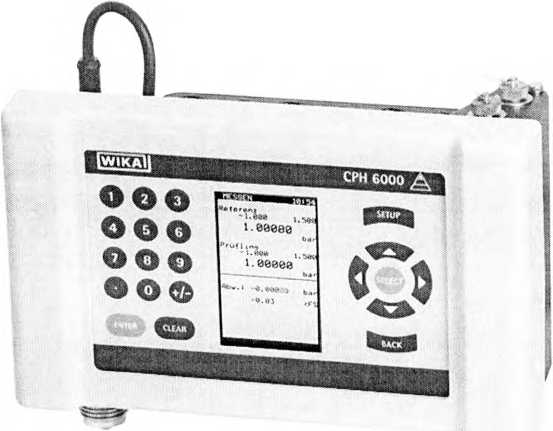

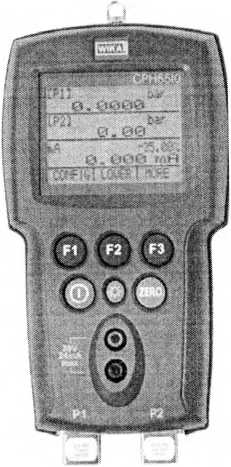

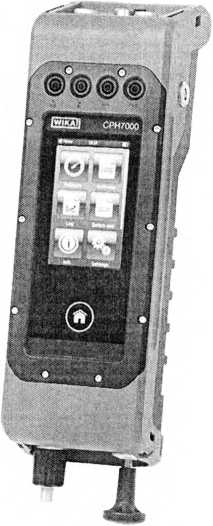

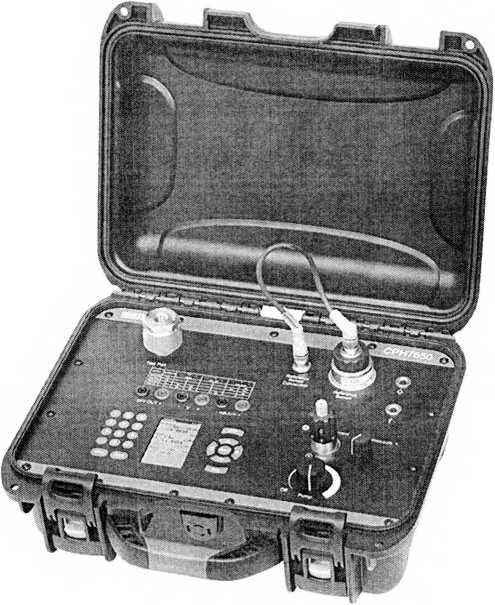

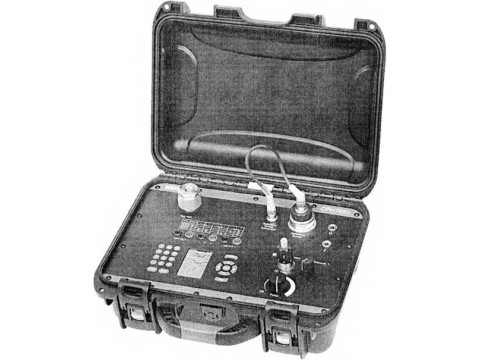

Внешний вид калибраторов представлен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

СРН6000

CPH62I0-S1                  CPH6300-S1

CPH6200-S1

CPH65I0-S2

СРН6600

СРН7650

Рисунок 1 - Внешний вид калибраторов

СРН7000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики калибраторов представлены в таблицах 2-5.

Таблица 2

Характеристика

СРН6400

СРН6200 (CPH6200-S1, CPH6200-S2)

CPH62I0-S1, CPH62I0-S2

CPH6300-S1, CPH6300-S2

измеряемого давления

Положительное и отрицательное избыточное, абсолютное

Положительное и отрицательное избыточное, абсолютное, дифференциальное (для CPH6200-S2)

Положительное и отрицательное избыточное, абсолютное, дифференциальное (для CPH62I0-S2)

Положительное и отрицательное избыточное, абсолютное, дифференциальное (для CPH6300-S2)

хние пределы диапазона ерений давления (ВПИ):

быточного ожительного

0.25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 700; 1000; 1600; 2000;

2500 бар

25; 40; 60; 100; 160; 250; 400; 600 мбар;

1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 70; 100; 160; 250; 400; 600;

1000 бар

25; 40; 60; 100; 160; 250; 400; 600 мбар;

1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60;

70; 100; 160; 250; 400; 600;

1000 бар

25; 40; 60; 100; 160; 250; 400; 600 мбар;

1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60;

70; 100; 160; 250; 400; 600;

1000 бар

юолютного

0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25 бар

0,25; 0,4; 0,6, 1; 1,2; 1,6; 2,5; 4; 6; 10; 16; 25 бар

0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25 бар

0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10;

16; 25 бар

шазон измерений (ДИ) .осферного давления

от 0,8 до 1,2 бар абс.

от 0,8 до 1,2 абс.

от 0,8 до 1,2 бар абс.

от 0,8 до 1,2 бар абс.

избыточного ицательного и южительного давления

от -1 до 0; от -1 до +0,6; от -1 до +1,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +15; от -1 до +24;

от -1 до +25; от -1 до +39 бар

от -20 до +25; от -20 до +40;

от -20 до +60; от-100 до +100;

от -250 до +250; от -250 до 0;

от -400 до +400; от -400 до 0;

от -600 до +600; от -600 до 0 мбар;

от -1 до 0; от -1 до +1,5; от -1 до

+3; от -1 до +5; от -1 до +9; от -1 до + 15; от -1 до +24; от -1 до +39 бар

от -20 до +25; от -20 до +40;

от -20 до +60; от -100 до +100;

от -250 до +250; от -250 до 0;

от -400 до +400; от -400 до 0;

от -600 до +600; от -600 до 0 мбар;

от -1 до 0; от -1 до +1,5; от -1 до

+3; от -1 до +5; от -1 до +9; от -1 до + 15; от -1 до +24; от -1 до +39 бар

от -20 до +25; от -20 до +40;

от -20 до +60; от -100 до +100;

от -250 до +250; от -250 до 0;

от -400 до +400; от -400 до 0;

от -600 до +600; от -600 до 0 мбар;

от -1 до 0; от -1 до +1,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до + 15; от -1 до +24; от -1 до +39 бар

эделы допускаемой ювной приведённой решности при измерении зления

0,025 % от ДИ (для ВПИ до 1000 бар включит.);

±0,1 % от ДИ (для ВПИ свыше 1000 бар);

±0,025 % от ВПИ (для ДИ атмосферного давления от 0,8 до 1,2 бар абс.)

±0,2 % от ДИ

(±0,1 % от ДИ - опция)

±0,2 % от ДИ

(±0,1 % от ДИ - опция)

±0,2 % от ДИ (±0,1 % от ДИ - опция)

дол жен и е таблицы 2

Характеристика

СРН6400

СРН6200 (CPH6200-S1, CPH6200-S2)

CPH62I0-S1, CPH62I0-S2

CPH6300-S1, CPH6300-S2

аазон температуры ■жающего воздуха при луатации, °C:

тибратора

от 0 до 50

от минус 10 до плюс 50

от минус 10 до плюс 50

от минус 25 до плюс 50

гчика давления

от минус 20 до плюс 80

от минус 20 до плюс 80

от минус 20 до плюс 50

от минус 20 до плюс 80

делы допускаемой элнительной погрешности измерении давления от енения температуры /жающей среды от

t2) °C в диапазоне рабочих ператур

-

±0,2 %/ 10 К

±0,2%/ 10 К

±0,2 % / 10 К

юсительная влажность ужающего воздуха при члуатации, %

калибратора: до 85

датчика давления: 95

до 95

до 95

до 95

тазон температуры ужающего воздуха при нспортировании и нении, °C:

либратора

от минус 20 до плюс 60

от минус 20 до плюс 70

от минус 20 до плюс 70

от минус 25 до плюс 70

пчика давления

от минус 40 до плюс 85

от минус 40 до плюс 100

от минус 40 до плюс 80

от минус 40 до плюс 100 (до плюс 80 для ВПИ 25; 40; 60 мбар)

>аритные размеры 1ибратора, мм, не более

194 х 106 х 82

142 х71 х36

142 х71 х36

163 х 86 х 42

сса, кг, не более алибратора атчика давления

0,48

0,22

0,16

0,22

0,16

0,22

0,25

0,22

Таблица 3

Характеристика

СРН 6000

СРН 65I0-S1, СРН 65I0-S2

СРН 6600

измеряемого давления

Положительное и отрицательное избыточное, абсолютное

Положительное и отрицательное избыточное, абсолютное, дифференциальное

Положительное и отрицательное избыточное, абсолютное

<ние пределы диапазона прений давления (ВПИ):

)ыточного положительного

0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 40; 60; 100; 160; 250; 400; 600; 1000;

1600; 2500 бар

1; 2; 3,5; 7; 10; 20; 35; 70; 100; 200; 350; 700 бар

золютного

0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25 бар

1; 2; 7; 10; 20 бар

2; 10 бар

фференциального

25; 70; 350; 2000; 3500; 7000 мбар

-

пазон измерений (ДИ) зсферного давления

от 0,8 до 1,2 бар абс.

-

-

избыточного отрицательного и эжительного давления

от -0,25 до +0,25; от -0,4 до +0,4; от -0,6 до +0,6; от -1 до 0; от -1 до +1,5;

от -1 до +3; от -1 до +5; от -1 до +9;

от -1 до +15; от -1 до +24; от -1 до +39 бар

от -25 до +25; от -70 до +70; от -350 до +350; от -500 до +500 мбар;

от -1 до +1; от -1 до +2 бар

от -0,8 до +2; от -0,8 до +10; от -0,8 до +20 бар

делы допускаемой основной ведённой погрешности при ерении давления

±0,025 % от ДИ (для ВПИ до 1000 бар включит.);

±0,1 % от ДИ (для ВПИ свыше 1000 бар);

±0,025 % от ВПИ (для ДИ атмосферного давления от 0,8 до 1,2 бар абс.)

±0,025 % от ДИ (для всех ВПИ абсолютного давления; ВПИ изб. до 200 бар включит.;

ДИ изб. от -1 до +1; от -1 до +2 бар; ВПИ диф. от 2000 до 7000 мбар);

±0,035 % от ДИ (для ВПИ изб. свыше 200 бар;

ДИ изб. от -350 до +350; от -500 до +500 мбар; ВПИ диф. 350 мбар);

±0,1 % от ДИ (для ДИ изб. от -25 до +25 мбар; ВПИ диф. 25 мбар);

±0,05 % от ДИ (для ДИ изб. от -70 до +70 мбар; ВПИ диф 70 мбар)

±0,025 % от ДИ

входного сигнала:

апряжения постоянного тока

от 0 до 1 В от 0 до 2 В от 0 до 5 В от 0 до 10 В

-

от 0 до 30 В

илы постоянного тока г И -------------------------------

от 4 до 20 мА от 0 до 20 мА

от 0 до 24 мА

от 0 до 24 мА

Лшумштив

Продолжение таблицы 3

Характеристика

СРН 6000

СРН 65I0-S1, СРН 65I0-S2

СРН 6600

делы допускаемой абсолютной ешности при измерении

,ного сигнала:

|ряжения постоянного тока 1ы постоянного тока

1 мВ

±(0,015 % ИВ +2 мВ) ±(0.015 % ИВ +2 мкА)

5 мкА

±(0,015 % ИВ +2 мкА)

зазон воспроизведения эрации) сигнала силы оянного тока

-

от 0 до 24 мА

от 0 до 24 мА

целы допускаемой абсолютной ешности при воспроизведении ала силы постоянного тока

-

±(0,015 % ИВ +2 мкА)

±(0,015 % ИВ +2 мкА)

пазон температуры 'жающего воздуха при 1луатации, °C

калибратора: от 0 до 50

датчика давления: от минус 20 до плюс 80

от минус 10 до плюс 45

от минус 10 до плюс 50

делы допускаемой элнительной погрешности при ерении давления от изменения пературы окружающей среды 23±2) °C в диапазоне рабочих ператур

-

±0,002 % / 1 К

±0,005 % / 1 К

осительная влажность /жающего воздуха, %

калибратора: до 85

датчика давления: 95

от 5 до 95

от 35 до 85

тазон температуры ужающего воздуха при нспортировании и хранении, °C

калибратора: от минус 20 до плюс 70

датчика давления: от минус 40 до плюс 85

от минус 20 до плюс 60

от минус 20 до плюс 60

аритные размеры калибратора, не более

208 х 156 х 78

192 х 99 х 50

229 х 104 х 71

зса калибратора, кг, не более

калибратора: 0,85 датчика давления: 0,23

0,57

0,95

1мечание - ИВ - значение измеряемой величины напряжения или силы постоянного тока, В (мВ, мА, мкА).

ица 4 - Калибраторы СРН 7000

Характеристика

Значение

пазон измерений (ДИ) давления встроенным улем, бар'

эыточного отрицательного и положительного солютного

от -1 до +1; от -1 до +5; от -1 до +10: от -1 до +20; от -1 до +25 от 0 до 1; от 0 до 1,6; от 0 до 6; от 0 до 10; от 0 до 20; от 0 до 25

давления с внешними модулями СРТ7000, бар эыточного отрицательного и положительного

•солютного

атмосферного давления барометрическим

1улем*4

от -0,25 до +0,25; от -0,4 до +0,4; от -0,6 до +0,6; от -1 до 0; от -1 до +0,6; от -1 до +1;

от -1 до +1,5; от -1 до +2,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +10; от -1 до +15;

от -1 до +24; от -1 до +25; от -1 до +39; от -1 до +40; от 0 до 0,25*; от 0 до 0,4**; от 0 до 0,6;

от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25;

от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600;

от 0 до 700; от 0 до 1000; от 0 до 1600***; от 0 до 2500***                     ..... ...................................

от 0 до 0,25*; от 0 до 0,4**; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до

6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40

от 0,85 до 1,1

эделы допускаемой основной погрешности при

юрении давления:

:троенным модулем или с внешними модулями Т7000 (приведённой погрешности)

арометрическим модулем (абсолютной погрешности)

±0,025 % от ДИ ±1 мбар

температуры с внешним датчиком Pt1 ОО*4, °C

от минус 50 до плюс 250

еделы допускаемой абсолютной

■решности калибратора с внешним датчиком Pt100 и измерении температуры

±(0,4 °C + 0,005|t|), где t - значение измеряемой температуры

с внешним датчиком окружающего воздуха:*4 эмпературы,°C

тносительной влажности окружающего воздуха, %

от минус 30 до плюс 125

от 0 до 100

еделы допускаемой абсолютной

грешности калибратора с внешним датчиком эужающего воздуха при измерении:

емпературы

±0,2 °C

тносительной влажности

±3 %

\Л О

таблицы 4

Характеристика

Значение

ДИ входного сигнала:

- напряжения постоянного тока - силы постоянного тока

от 0 до 30 В

от 0 до 30 мА

Пределы допускаемой абсолютной погрешности при измерении входного сигнала: - напряжения постоянного тока - силы постоянного тока

±(0,01 % от ИВ + 1 мВ)

±(0,01 % от ИВ + 1 мкА)

Диапазон воспроизведения (генерации) сигнала силы постоянного тока

от 0 до 24 мА

Пределы допускаемой абсолютной погрешности при воспроизведении сигнала силы постоянного тока

±(0,01 % от ИВ + 2 мкА)*5

Номинальное напряжение питания:

- калибратора при работе от аккумулятора

- сетевого адаптера при зарядке аккумулятора

15 В постоянного тока

230 В переменного тока частотой 50 Гц

Диапазон температуры окружающего воздуха при эксплуатации

от минус 20 °C до плюс 50 °C

Пределы допускаемой дополнительной погрешности при измерении давления от изменения температуры окружающей среды в диапазоне рабочих температур

±0,1 % от ДИ /10 К (вне температуры от 10 °C до 60 °C)

Относительная влажность окружающего воздуха при эксплуатации

не более 90 % при +35 °C (без конденсации) не более 75 % при +40 °C (без конденсации) не более 45 % при +50 °C (без конденсации)

Диапазон температуры окружающего воздуха при транспортировании и хранении

от минус 20 °C до плюс 60 °C

Габаритные размеры калибратора, мм, не более

384 х 107 х 105

Масса, кг, не более

2,5

Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013)

IP54 (категория 2)

Пределы допускаемой основной приведённой погрешности ±0,1 % от ДИ.

Пределы допускаемой основной приведённой погрешности ±0,075 % от ДИ.

Пределы допускаемой основной приведённой погрешности ±0,15 % от ДИ.

Наличие опционально.

±(0,1 % от ИВ + 2 мкА) - при воздействии ВЧ электромагнитных волн частотой от 200 до 300 МГц.

*4

*5

Примечание - ИВ - значение измеряемой величины напряжения или силы постоянного тока, В (мВ, мА, мкА).

У xj"™            //

nr

Лист 9 листов 13

ица 5 - Калибраторы СРН 7650

Характеристика

Значение

1эзон измерений (ДИ) давления с внешними модулями СРТ6000 при работе от встроенной помпы, бар:

>ыточного отрицательного и положительного

от-1 до+10; от-1 до+20; от Одо 10; от 0 до 20

юлютного

от 0 до 10; от 0 до 20

давления с внешними модулями СРТ6000, бар:

зыточного отрицательного и положительного

от -0,25 до +0,25; от -0,4 до +0,4; от -0,6 до +0,6; от -1 до 0; от -1 до +1; от -1 до +1,5; от -1 до +2,5; от -1 до +3; от -1 до +5; от -1 до +9; от -1 до +15; от -1 до +24; от -1 до +39; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100;от 0 до 160; от 0 до 250; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1600*; от 0 до 2500*

солютного

от 0,8 до 1,2**; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до

2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25

щепы допускаемой основной приведённой погрешности при ерении давления

±0,025 % от ДИ

1пазон измерений входного сигнала:

лряжения постоянного тока

от 0 до 30 В

лы постоянного тока

от 0 до 24 мА

зделы допускаемой абсолютной погрешности при 1ерении входного сигнала:

тряжения постоянного тока

±(0,015 % от ИВ+ 2 мВ)

1лы постоянного тока

±(0,015 % от ИВ + 2 мкА)

апазон воспроизведения (генерации) сигнала силы ;тоянного тока

от 0 до 24 мА

эделы допускаемой абсолютной погрешности

1 воспроизведении сигнала силы постоянного тока

±(0,015 % от ИВ + 2 мкА)

минальное напряжение питания: алибратора при работе от аккумулятора этевого адаптера при зарядке аккумулятора

24 В постоянного тока

230 В переменного тока частотой 50 Гц

апазон температуры окружающего воздуха при ;плуатации

от минус 10 °C до плюс 50 °C

>еделы допускаемой дополнительной погрешности при мерении давления от изменения температуры окружающей еды в диапазоне рабочих температур

±0,002 % от ДИ / 1 °C (вне температуры от +15 °C до +35 °C)

юпазон относительной влажности окружающего воздуха при сплуатации

от 35 % до 85 % (без конденсации)

1апазон температуры окружающего воздуха при анспортировании и хранении

от минус 20 °C до плюс 60 °C

олжение таблицы 5

Характеристика

Значение

<ритные размеры калибратора, мм, не более

387,4 х 304,8 х 177,8

оа, кг, не более

7

пень защиты оболочки по ГОСТ 14254-2015 60529:2013)

IP67 (с закрытой крышкой)

IP40 (с открытой крышкой)

зеделы допускаемой основной приведённой погрешности ±0,1 % от ДИ.

педелы допускаемой основной приведенной погрешности ±0,025 % от ВПИ, где ВПИ - верхний предел ДИ иечание - ИВ - значение измеряемой величины напряжения или силы постоянного тока, В (мВ, мА, мкА).

Знак утверждения типа

Знак Утверждения типа наносится на титульный лист руководства по эксплуатации калибратора типографским способом.

Комплектность

В комплект поставки входят:

- калибратор;

- руководство по эксплуатации;

- принадлежности (по индивидуальному заказу);

- методика поверки МРБ МП.1842-2008.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы “WIKA Alexander Wiegand SE & Co. KG", Германия МРБ МП.1842-2008 Калибраторы давления серий СРН, СРС. Методика поверки

Заключение

Калибраторы давления серии СРН соответствуют документации фирмы “WIKA Alexander Wiegand GmbH & Co”, Германия.

Калибраторы соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера деклараций о соответствии ТС N RU Д-ОЕ.ГА02.В.00151 от 20.03.2015; ТС N RU Д-ОЕ.А301 .В.00823 от 31.03.2016; ЕАЭС № RU Д-ОЕ.А301 В.05830 от 05.05.2017); ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давле-нием» (регистрационные номера сертификатов соответствия № ТС RU С-ОЕ.ГБ08.В.00947 от 20.04.2015; № ТС RU C-DE.AB72.B.01709 от 25.09.2015).

Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.

Смотрите также

РБ 03 23 3865 18
Системы измерительно-управляющие TOSDIC-CIE DS
фирма "Toshiba Infrastructure Systems & Solutions Corporation"
Дата внесения: 2018-10-30
Действителен до: 2023-10-30
РБ 03 09 0776 18
Газоаналитические комплекты POLYTRON-REGARD
фирма "Draeger Safety AG & Co. КGaA"
Дата внесения: 2018-10-30
Действителен до: 2023-10-30
РБ 03 09 0771 18
Газоанализаторы PAC
фирма "Draeger Safety AG & Co. КGaA"
Дата внесения: 2018-10-30
Действителен до: 2023-10-30
РБ 03 09 0775 18
Газоаналитические комплекты TUBE, CMS
фирма "Draeger Safety AG & Co. КGaA"
Дата внесения: 2018-10-30
Действителен до: 2023-10-30
