Приборы для измерения показателей качества электрической энергии и электроэнергетических величин "Энерготестер ПКЭ-А" (далее - Приборы) предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 5572 18
Наименование Приборы для измерения показателей качества электрической энергии и электроэнергетических величин Энерготестер ПКЭ-А
Год регистрации 2018
Номер сертификата 12100
Дата регистрации 2018-10-30
Срок действия 2023-03-30
Получатель сертификата ООО "НПП Марс-Энерго", г. Санкт-Петербург, Российская Федерация (RU)
Производитель / Заявитель

ООО "НПП Марс-Энерго"

Адрес: 190031, г. Санкт-Петербург, наб. р. Фонтанки, 113А

Контакты: тел./факс (812)315-13-68, 327-21-11 // E-mail: marsel@peterlink.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Приборы метрологически обеспечены в Республике Беларусь, за исключением модификаций приборов, в комплект поставки которых входят клещи токоизмерительные с номинальным значением тока 5000 А. Модификации приборов, в комплект поставки которых входят клещи токоизмерительные с номинальным значением тока 3000 А метрологически обеспечены в РБ на базе Гомельского ЦСМС (НТК №12-18).
Методика поверки Поверка проводится по документу МС2.725.003-01МП, утверждённому в 2013 году.
Признание поверки Первичная при выпуске из производства и периодическая метрологически необеспеченных модификаций (временно, до создания эталонной базы): ВНИИМ им. Д.И.Менделеева (аттестат акредитации - №RA.RU311541, шифр поверительного клейма - В)(НТК №11-14).

Поверители

Скачать

Описание типа РБ 03 13 5572 18 [2019-01-03]
rb-03-13-5572-18_2019-01-03.pdf
Скачать
Описание типа РБ 03 13 5572 18 [2015-02-04]
rb-03-13-5572-18_2015-02-04.pdf
Скачать

Описание типа

Назначение

Приборы для измерения показателей качества электрической энергии и электроэнергетических величин "Энерготестер ПКЭ-А" (далее - Приборы) предназначены для:

- измерений и регистрации основных показателей качества электрической энергии (ПКЭ), установленных ГОСТ 13109-97 или ГОСТ Р 54149-2010;

- измерений и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях (в т.ч. действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощностей);

- измерений параметров вторичных цепей (мощности нагрузки измерительных трансформаторов и падения напряжения) в системах учета электрической энергии и потерь электрической энергии в линиях электроснабжения.

Описание

Принцип действия Приборов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива выборок.

Приборы выполнены в виде переносного средства измерений (СИ) и состоят из:

- измерительного блока, на лицевой панели которого расположены цветной графический дисплей и клавиатура; на задней крышке которого имеется отсек для аккумуляторов питания; на боковых панелях блока расположены органы присоединения (соединители): блока питания, компьютера, антенны, преобразователей тока и щупов контроля напряжения;

- блока питания для электропитания измерительного блока и заряда аккумуляторной батареи (по заказу);

- комплектов масштабных преобразователей тока (по заказу), выполненных в виде трёхфазного блока трансформаторов тока (БТТ);

- комплектов масштабных преобразователей тока (по заказу), выполненных в виде токоизмерительных клещей (разъемных трансформаторов тока) или датчиков тока.

Архивирование результатов измерений производится во внутренней энергонезависимой памяти Приборов. Время хранения накопленной информации при выключении питания - не менее 10 лет. Приборы имеют в своем составе интерфейсы USB и Wi-Fi (802.11g) для передачи информации во внешние устройства.

Приборы выпускаются в различных модификациях

Условное обозначение Приборов при их заказе и в документации другой продукции, в которой они могут быть применены, состоит из краткого наименования Прибора (Энерготестер ПКЭ-А), условного обозначения модификации и обозначения технических условий (ТУ 4220-034-49976497-2013):

Энерготестер ПКЭ-А-Х Х-Х X ТУ 4220-034-49976497-2013

----Классы характеристик процесса измерений:

А - по ГОСТ Р51317.4.30-2008;

S - по ГОСТ Р51317.4.30-2008;

1 - погрешности нс нормируются;

С-по ГОСТ 13109-97

---1, 2, 3, 4- исполнение прибора по номенклатуре измеряемых ПКЭ (см. таблицу 1)

--Номинальные значения токов первичных масштабных преобразователей тока:

БТТ-0,1 А; 0,5 А; 1 А; 5 А; 10 А; 50 А;

токоизмсрительных клещей - 5 А, 10 А, 100 А, 200 А;

1000 А;

гибких токоизмерительных клешей - 30 А, 50 А, 300 А, 500А, 3000 А, 5000 А.

---Класс точности (к.т.) первичных масштабных преобразователей тока:

Т01 - блок трансформаторов тока к.т. 0,1;

К02 - токоизмсритсльные клещи к.т. 0,2;

К05 - токоизмерительных клещи к.т. 0,5;

К10 - токоизмерительных клещи к.т. 1,0;

К20 - токоизмерительные клещи к.т. 2,0.

Таблица 1. Исполнения

ПКЭ

по

Наименование ПКЭ

Исполнение (X)

1

2

3

4

Установившееся отклонение напряжения

+

+

+

+

Отклонение частоты

+

+

+

+

Коэффициент несимметрии напряжений по обратной последовательности

+

+

+

+

Коэффициент несимметрии напряжений по нулевой последовательности

+

+

+

+

Суммарный коэффициент гармонических составляющих напряжения

+

+

+

+

Коэффициенты гармонических составляющих напряжения

+

4-

+

+

Длительность провала напряжения

+

-

+

+

Глубина провала напряжения

+

-

+

+

Остаточное напряжение (при провале)

+

-

+

-

Длительность временного перенапряжения

+

-

+

+

Максимальное значение напряжения при перенапряжении

+

-

+

-

Коэффициент временного перенапряжения (по ГОСТ13109-97)

-

-

-

+

Длительность прерывания напряжения

+

-

-1-

-

Остаточное напряжение (при прерывании)

+

-

+

-

Кратковременная доза фликера

+

+

+

+

Длительная доза фликера

+

+

+

+

Отрицательное отклонение напряжения

+

+

+

-

Положительное отклонение напряжения

+

+

+

-

Срёдйеквадратическое значение напряжения интергармонической центрированной подгруппы

+

+

+

-

Напряжения информационных сигналов

-

-

+

-

ечание - Знаком "+" отмечены ПКЭ, измеряемые Прибором данного исполнения.

Примеры обозначения модификаций Приборов при заказе:

"Энерготестер ПКЭ-А-АЗ-100/1000К05" - Прибор с регистрацией ПКЭ по классу А ГОСТ Р 51317.4.30-2008, номенклатурой ПКЭ, приведенной для исполнения 3 в таблице 1, и с входящими в комплект поставки токоизмерительными клещами 100 и 1000 А класса точности 0,5;

"Энерготестер ПКЭ-А-82" - Прибор с регистрацией ПКЭ по классу S ГОСТ Р 51317.4.30-2008, номенклатурой ПКЭ, приведенной для исполнения 2 в таблице 1, и без первичных масштабных преобразователей тока;

"Энерготестер ПКЭ-А-14-10К02-300/3000К20" - Прибор с индикацией значений ПКЭ (погрешность измерения не нормируется), номенклатурой ПКЭ, приведенной для исполнения 4 в таблице 2, и с входящими в комплект поставки токоизмсрительными клещами 10, 300, 3000 А;

"Энсрготестер ПКЭ-А-С4" - Прибор с регистрацией ПКЭ по ГОСТ 13109-97, номенклатурой ПКЭ, приведенной для исполнения 4 в таблице 1, и без первичных масштабных преобразователей тока;

"Энерготестер ПКЭ-А-С4-10К02-30/300/3000К20" (Прибор с регистрацией ПКЭ по ГОСТ 13109-97, номенклатурой ПКЭ, приведенной для исполнения 4 в таблице 1, и с входящими в комплект поставки токоизмсрительными клещами 10, 30, 300, 3000 А.

Приборы (в зависимости от модификации) обеспечивают регистрацию с последующей передачей на персональный компьютер (ПК):

- статистических данных по ПКЭ за 512 суток: количество измерений ПКЭ, попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток;

- значений и длительностей провалов напряжения и перенапряжений;

- значений кратковременной дозы фликера;

- значений ПКЭ по ГОСТ Р 54149-2010 или по ГОСТ 13109-97 и параметров электрической сети со временем усреднения 3 с, 10 мин. и 2 ч., глубина регистрации, не менее:

- 36 часов для времени усреднения 3 с,

- 12 месяцев при времени усреднения 10 мин.,

- 24 месяца при времени усреднения 2 ч.;

- регистрация данных, поступающих непосредственно с АЦП, с частотой 10 кГц (3 фазы напряжения и 3 фазы тока) в режиме записи цифровой осциллограммы, длительность регистрации - 1 час при отсутствии других архивов).

Приборы обеспечивают индикацию на графическом дисплее результатов измерения значений основных ПКЭ и параметров электрической сети со временем их усреднения 3 с.

Приборы (в зависимости от модификации) обеспечивают измерение и индикацию активной и реактивной электрической энергии в прямом и обратном направлении на заданном интервале времени.

Приборы (в зависимости от модификации) обеспечивают измерение и индикацию параметров напряжения и тока по трем фазам и вычисление параметров тока нулевого провода.

Приборы выполняют проверку работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощностей, однофазных и трехфазных счетчиков электрической энергии на местах их эксплуатации.

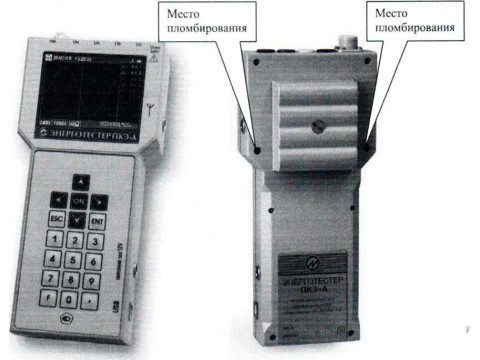

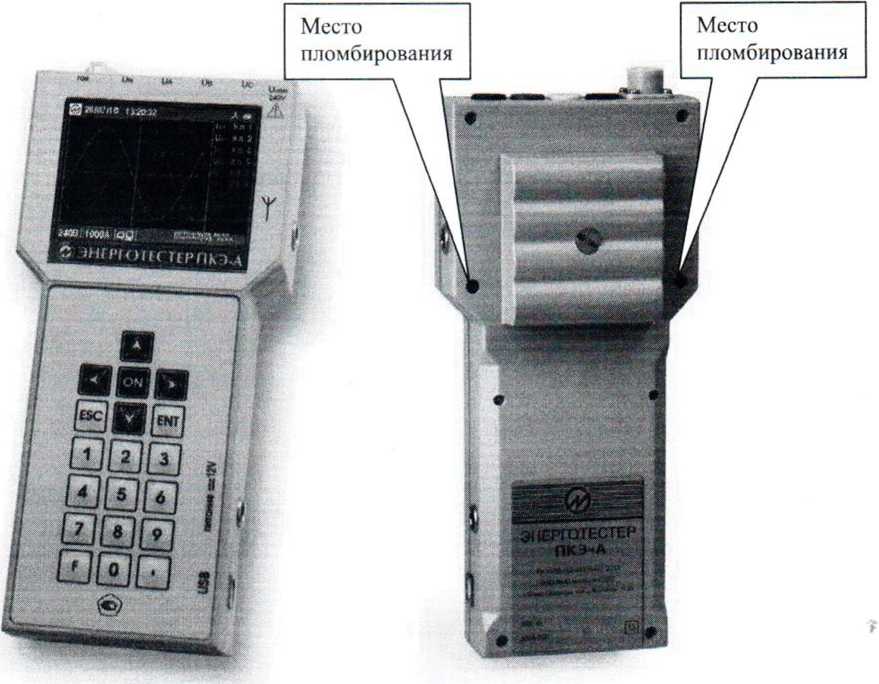

Внешний вид Приборов и место пломбирования после поверки представлен на рисунке 1.

Рисунок 1. Общий вид прибора Энерготестер ПКЭ.

Мастичная пломба наносится на винты крепления задней крышки.

Программное обеспечение (ПО)

Программное обеспечение Приборов состоит из встроенного программного обеспечения (ВПО) и прикладных программ для ПК. Связь с ПК осуществляется по интерфейсу USB и Wi-Fi (802.11g).

ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе.

Прикладные программы “Энергомониторинг электросетей” и “Осциллоскоп”, устанавливаемые на ПК, предназначены для совместной работы с Приборами. Метрологически значимых частей эти прикладные программы не содержит.

Управление работой Приборов осуществляется при помощи ВПО с помощью панели управления, которая представляет собой клавиатуру и ЖК- дисплей.

Приборы выполняют самодиагностику и обеспечивают защиту от несанкционированного доступа к информации и управлению. В Приборах предусмотрена двухуровневая система определяющая доступ к соответствующим режимам работы.

икационные данные ВПО представлены в таблице 2.

Таблица 2

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификацией ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатор а программного обеспечения

ВПО "ЭНЕРГО

ТЕСТЕР ПКЭ-А"

"ЭНЕРГОТЕСТЕР

ПКЭ-А" версия 3.003

3.003

0846

CRC16

Уровень защиты программного обеспечения Прибора от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С»

Основные метрологические и технические характеристики Приборов приведены с учетом влияния ПО.

Технические характеристики

Основные метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-А-С4" указаны в таблицах 3 и 4.

Основные метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-А-АХ" приведены в таблицах 5 и 6.

Таблица 3. Основные метрологические характеристики Приборов модификаций "Энерготестср ПКЭ-А-С4"

Измеряемые величины

Диапазоны измерений

Вид и пределы допускаемой основной погрешности измерений

Примечание

1 Среднеквадратическое значение напряжения переменного тока (U), В

от 0,01Uh до 1,5Uh

относительная, %, ±[0,1+0,01(UH/U-1)]

2 Среднеквадратическое значение основной (первой)гармонической составляющей напряжения (Ui), В

от 0,01 Uh до 1,5UH

относительная, %, ±[0,2+0,02(UH/Ui-l)]

3 Напряжение постоянного тока (UD), В

от 0,01 Uh до 1,5UH

относительная, % ±[0,2+0,02(Uh/Ud-1)]

4 Угол фазового сдвига между основными гармоническими составляющими входных напряжений,градус

от 0 до 360

абсолютная, градус ±0,1

0,2UH<U< 1,5Uh

5 Частота переменного тока [fi], Гц

от 45 до 75

абсолютная, Гц ±0,01

0,1Uh<U< 1,5Uh

6 Отклонение частоты, Гц

от - 5 до 25

абсолютная, Гц ±0,01

0,1Uh<U^1,5Uh

\ /

7 Установившиеся отклонение напряжения, %

от -100 до 40

абсолютная, % ±0,2

8 Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, %

от 0 до 50

абсолютная, % ±0,2

9 Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) [Кц], %

от 0 до 49,9

0,lUH<U< 1,5UH

абсолютная, % ±0,05

Ku < 1.0

относительная, % ±5,0

Ku >1.0

10 Коэффициент гармонической составляющей порядка h напряжения, [Кц(Ь)], %

от 0 до 49,9

h от 2 до 40 0,lUH<U< 1,5Uh

абсолютная, % ±0,05

Ku(h)<l,0

относительная, % ±5,0

Ku(h)> 1,0

11 Напряжение прямой последовательности, нулевой последовательности и обратной последовательности,В

от 0 до UH

абсолютная, В ±0,002 UH

12 Длительность провала напряжения, с

от 0,02

абсолютная, с ±0,02

13 Глубина провала напряжения, %

от 10 до 100

относительная, % 10,0

14 Коэффициент временного перенапряжения, отн. ед.

от 1,10 до 7,99

относительная, % 2,0

15 Длительность временного перенапряжения, с

от 0,01

абсолютная, с ±0,02

16 Кратковременная доза фликера, отн. ед.

от 0,25 до 10

относительная, % 5,0

AU/U < 20 %; при колебаниях напряжения имеющих форму меандра

17 Текущее время

-

абсолютная, с/сут ±2,0

При температуре от -20 до 55 °C

Uh - номинальное напряжение Прибора, определяемое выбранным диапазоном измерения напряжения из ряда 240 Ви 10 В - для фазных напряжений и из ряда 415 В и 17 В - для межфазных напряжений

Таблица 4. Дополнительные метрологические характеристики Приборов модификаций

"Энерготестер ПКЭ-А-С4" с первичными масштабными преобразователями тока

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

1 Среднеквадратическое значение силы переменного тока [I], А

от 0,051н до 1,51ц

относительная, % ±[O,5+O,O5(IH/I-1)] * ±[1,0+0,05(1н/1-1)] **

2 Среднеквадратическое значение основной (первой)гармонической составляющей тока [Ii], А

от 0,051н до 1,51ц

относительная, % ±[0,5+0,05(1н/11-1)] * ±[1,0+0,05(1и/11-1)] **

3 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус

от 0 до 360

абсолютная, градус ±0,5

0,2 1н<_1 < 1,51ц 0,2UH<U< 1,5UH

4 Активная электрическая мощность (Р), Вт

от 0,01Рц до 1,8Рц

относительная, %

Ph=Qh= Sh= Uh-Ih; 0,1Uh<U< 1,2UH; 0,1 !,,<!< 1,5 1H;

±0,5 *   ±1,0 **

KP= 1

±1,0 *   ±2,0 **

0,5 < |KP| < 1,0

±[1,0+0,1(Рн/Р -D] * ±[2,0+0,1(Рн/Р-1)] **

0,2 < |KP| < 0,5

5 Реактивная электрическая мощность рассчитываемая методами:

- геометрическим, [Q], вар,

- по основным гармоническим составляющим напряжения и тока, [Qi], вар

от 0,01 Qh до 1,8QH

относительная, %

0,lUH<U< 1,2UH 0,1 1ц<1< 1,5 IH

±1,0 *   ±2,0 **

0,5 < |KRP| < 1,0

±2,0 *   ±4,0 **

0,25 < |KRP| < 0,5

6 Полная электрическая мощность [S], В А

от 0,0 ISh до 1,8SH

относительная, %

0.1UH<U< 1,2Uh

±1,0 *   ±2,0 **

0,1 Ih<1< 1,5 IH

±2,0 *   ±4,0 **

0,01 IH<K0,l Ih

7 Коэффициент мощности [КР]

от минус 1,0 до 1,0

абсолютная ±0,02 *    ±0,04 **

0,1Uh<U< 1,2Uh 0,1 Ih<I< 1,5 In

8 Суммарный коэффициент гармонических составляющих тока (коэффициент искажения синусоидальности кривой тока) [Ki], %

от 0 до 49,9

0,1 1ц<1< 1,5 IH

абсолютная, % ±0,05

Ki< 1,0

относительная, % ±5,0

Kj> 1,0

9 Коэффициент гармонической составляющей тока порядка h, [Mh)],%

от 0 до 49,9

h от 2 до 40;

0,Пн < I < 1,5IH

абсолютная, % ±0,05

—\ \-

относительная,% ±5,0

K,(h)> 1,0

10 Среднеквадратическое значение силы тока прямой последовательности, нулевой последовательности и обратной последовательности,А

от 0 ДО 1ц

абсолютная, А ±0,01 1н * ±0,02 1п **

0,051и<1< 1,51н

11 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт

от0,01Рн до 1.8РН

абсолютная, Вт ±0,01РН * ±0,02Рн **

0,lUH<U< 1,2UH 0,11и<1< 1,51н

Примечания:

1 1н - Номинальные значения тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи) из ряда 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А.

2 Krp = Q/S - коэффициент реактивной мощности.

3 * - При использовании Прибора с токоизмерительными клещами класса точности 0,5;

** - При использовании Прибора с токоизмерительными клещами класса точности 1,0.

Таблица 5. Основные метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-А-АХ"

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

1 Среднеквадратическое значение напряжения переменного тока [U], В

от 0,0 Юн до 2UH

относительная, % ±f0,l±0,01(Uo/U-l)]

Класс А по ГОСТ Р 51317.4.30

2 Среднеквадратическое значение основной (первой) гармонической составляющей напряжения [Ui], В

от 0,0 Юн до 2UH

относительная, %

±[0,l±0,01(Uo/U|-l)]

3 Напряжение постоянного тока FUdI, в

от 0,0 Юн до 2UH

относительная, % ±[0,2+0,02(Uh/Ud~1)]

4 Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус

от 0 до 360

абсолютная, градус ±0,1

0,Юн<и< 1,5UH

5 Частота переменного тока [fi], Гц

от 42,5 до 75

абсолютная, Гц ±0,01

O,1UH<U<2UH Класс А по ГОСТ Р 51317.4.30

6 Отклонение частоты, Гц

от -7,5 до 25

абсолютная, Гц ±0,01

0,1Uh<U<2Uh Класс А по ГОСТ Р 51317.4.30

7 Отрицательное отклонение напряжения, % от Uo

от 0 до 100

абсолютная, % от Uo ±0,1

8 Положительное отклонение напряжения, % от Uo

от 0 до 100

абсолютная, % от Uo ±0,1

9 Установившееся отклонение напряжения, % от Uo

от-100 до 40

абсолютная, % от Uo ±0,1

10 Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности,%

от 0 до 20

абсолютная, % ±0,15

11 Суммарный коэффициент гармонических составляющих напряжения [Кц]**, %

от 0 до 100

0,lUn<U<l,5UH

UMax*< 2,8UH Класс А по ГОСТ Р 51317.4.30

абсолютная, % ±0,05

Ки<

1,0

относительная, % ±5,0

Кц>1,0

12 Коэффициент гармонической составляющей напряжения порядка h [Ku(h)] **, %

от 0 до 50

0,lUH<U< 1,5UH Umax'^ 2,8Uh; h от 2 до 50;

Класс А по ГОСТ Р 51317.4.30

абсолютная, % ±0,05

Кц(Ь)< 1,0

относительная, % ±5,0

KLI(h)> 1,0

13 Среднеквадратическое значение напряжения гармонической подгруппы порядка h, [Usg.h], В

От 0 до 0,5UH

0,lUH<U< 1,5UH;

Umax < 2,8UH; h от 2 до 50;

Класс А по ГОСТ Р 51317.4.30

абсолютная, В ±0,0005 Uo

Usgih<0,01UH

относительная. % ±5,0

Usg>h>0,01UH

14 Среднеквадратическое значение напряжения интергармонической центрированной подгруппы порядка h [Uisg.h], В

От 0 до 0,15UH

0,1Uh<U< 1,5Uh Umax < 2,8Uh; h от 0 до 50; Класс А по

ГОСТ P 51317.4.30

абсолютная, В ±0,0005 Uo

Uisg,h<0,01UH

относительная, % ±5

Uisgih>0,01UH

15 Среднеквадратическое значение напряжения информационных сигналов в электрических сетях (напряжение сигналов передаваемых по электрическим сетям) при заданной несущей частоте от 0,1 до 3 кГц, [Us], В

от 0

до 0,3UH

0,lUH<U< 1,5UH Umax<2,8UH Класс A no ГОСТ P 51317.4.30

абсолютная, В ±0,0015 Uo

Us<0,03Un

относительная, % ±5,0

Us > 0,03UH

--------------------. ..да,J 11----

Ж/

Для документ™,

16 Напряжение прямой последовательности, нулевой последовательности и обратной последовательности,В

от 0 до 2UH

абсолютная, В ±0,0015 Uo

17 Остаточное напряжение (при провале), В

отО.ОШн до 1,1 Uh

относительная, % ±[0,l+0,01(Uo/U-l)]

Класс А по ГОСТ Р 51317.4.30

18 Остаточное напряжение (при прерывании), В

от 0.01 Uh до 0,2 UH

относительная, % ±[0,1+0,0 l(Uo/U-1)1

19 Глубина провала напряжения, %

от 10 до 100

абсолютная, % ±0,2

20 Длительность прерывания напряжения, с

От 0,01 с до 60 мин

абсолютная, с ±0,2

21 Длительность провала напряжения, с

от 0,02 с до 600 с

абсолютная, с ±0,02

22 Максимальное значение напряжения при перенапряжении, В

от 1,1UH до 2UH

приведенная, % от Uo ±0,2

23 Длительность временного перенапряжения, с

от 0,02 с до 600 с

абсолютная, с ±0,02

Класс А по

ГОСТ Р 51317.4.30

24 Кратковременная доза фликера, отн. ед.

от 0,2 до 10

относительная, % ±5,0

25 Длительная доза фликера, отн. ед.

от 0,2

ДО 10

относительная, % ±5,0

26 Текущее время

абсолютная, с ±0,005

При синхронизации с Международной шкалой координированного времени (UTC)

абсолютная, с/сут ±0,5

При отсутствии синхронизации с UTC.

При температуре от -20 до 55 °C

Примечания:

1. Uh - номинальное напряжение Прибора, определяемое выбранным диапазоном измерения из ряда 240 В, 60 В, 10 В для фазных и из ряда 415 В, 104 В, 17,3 В для межфазных напряжений.

Uo- опорное напряжение по ГОСТ Р 54149—2010 задается оператором в виде коэффициента преобразования внешнего измерительного зрансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от Uh-

2. * Umax - максимальное мгновенное значение напряжения, при котором Прибор индицирует и регистрирует перегрузку;

** Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ Р 51317.4.30, ГОСТ Р51317.4.7 на основе среднеквадратических значений гармонических подгрупп

Таблица 6. Дополнительные метрологические характеристики Приборов модификаций "Энерготестср ПКЭ-А-АХ11 с первичными масштабными преобразователями тока

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

1 Среднеквадратическое значение силы переменного тока (1), А

относительная, %

от 0,0 Пн до 21н

±[0,1+0,01(1н/1-1)]1 ±[0,2+0,02(1н/1-1)] 11 ±[0,5+0,05(IH/I-l)J 111

от 0,051н до 21н

±[l,0+0,05(IH/I-l)] 1V ±[2,0+0,1(IH/I-1)] v

2 Среднеквадратическое значение основной (первой) гармоники тока (h), А

относительная, %

от 0,0 Пн до 21ц

±[0,1+0,01(IH/Ii-1)] 1 ±[0,2+0,02(lH/li-l)]" ±[0,5+0,05(IH/li-l)]111

от 0,051ц до 21и

±[l,0+0,05(IH/Ii-l)]1V ±[2,0+0,l(IH/Ii-l)]V

3 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус

от 0 до 360

абсолютная, градус

±0,2

±0,5 "IJV-V

0,2 IH< I <21H 0,2Uh<U<2Uh

4 Активная электрическая мощность [Р], Вт,

от 0,01РН до 2,25Рц

относительная, %

Ph = Qh — Sh = Uh'Ih; 0,1 UH<U< 1,5UH

±0,1 ±0,2 11

±0,5 И1;±1,0 1V; ±2,0 v

±0,2 ±0,4    ±1,0 111

KP= 1 0,05IH<I< 1,51ц

0,01Ih<I<0,05Ih

±0,15 l; ±0,3

±1,0    ±2,0 1V; ±4,0 v

±0,25 % ±0,5 % 11

0,5 < |KP| < 1.0 0,1 Ih<I< 1,5 Ih

0.02 IH<I<0.1 Ih

±[0,25+0,02(PH/P -1)] '• ±[O,5+O,O5(PH/P-1)] 11 ±[l,0+0,l(PH/P -1)] 111 ±[2,0+0,1(PH/P-1)] IV

0,2 < |KP| < 0,5 0.1 Ih<I< 1.5 Ih

5 Реактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар,

от 0,0 IQh до2,25()ц

относительная, %

0,1 UH<U< 1,5UH

±0,2 '±0,5 "

±1,0    ±2,0 IV’V

±0,3 ±0,75 ";±1,5

Krp = 1 0,05 IH<I< 1,5 IH

0,02 IH < 1 < 0,05 IH

±0,2 ±0,5 "

±1,0    ±2,0 IV; ±4,0 v

±0,3 ±0,75 ";±1,5 1,1

0,5<|Krp|<1,0; 0,Hh<I< 1,5Ih

0,05Ih<I<0,1I„

±0,3 ±0,75 " ±1,5 1П; ±2,5 IV;±4,0 v

0,25 < |KRP| < 0,5;

0,Нн<1< 1,51н

6 Реактивная электрическая мощность основной гармонической составляющей [Q1], вар

от 0,0 IQn до 2,25QH

относительная, %

0,1 Uh <U< 1.5UH

±0,1 ±0,2 п;

±0,5 П|;±1,0 lv;±2,0 v

±0,2 ±0,4    ±1,0 111

К[<[> = 1 0,05 1н<1< 1,5 1ц

0,01 1н<1<0,05 1н

±0,15 ';±0,3 п;

±1,0 ш; ±2,0 1V; ±4,0 v ±0,25 '; ±0,50 11

0,5<|Krp|<1,0; 0,Пн<1< 1,51н

0,02Тн < I < 0,11н

±[0,25+0,02(QH/Q - 1)]1 ±[0,5±0,05(QH/Q- I)]11 ±[l,0+0,l(Q„/Q - 1)]111 ±[2,0+0,1 (QH/Q - 1)]IV

0,2 < |KRP| <0,5; 0,Пн<1<1,51н

7 Полная электрическая мощность [S], В А

от 0,01 Sh до 2,25Sh

относительная, %

0,011н< I < 1,51ц 0,lUH<U< 1,5Uh

±0,2    ±1,0 ш; ±2,0 lv

±2,0    ±2,0 in; ±4,0 IV

от 0,1 SH до 2,25SH

от 0,01 Sh до 0,1 Su

8 Коэффициент мощности [КР]

от-1,0 до +1,0

абсолютная

±0,01 1,11     ±0,04 IIUV

от0,05Рн до 2,25РН 0,01 1п< I < 1,51ц 0,lUH<U< 1,5UH

9 Активная электрическая энергия, прямого и обратного направления, кВт ч

Пределы допускаемой относительной погрешности измерения активной электрической энергии равны пределам допускаемой относительной погрешности измерения активной электрической мощности для этой модификации Прибора

10 Реактивная электрическая энергия, прямого и обратного направления, квар ч

Пределы допускаемой относительной погрешности измерения реактивной электрической энергии равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности для этой модификации Прибора

11 Суммарный коэффициент гармонических составляющих тока VI [К,], %

Ь|

от 0 до 200

при использовании БТТ 0.01 1п<1<2 1н; при использовании токоизмерительны х клещей 0,1 1н<1<2 1н

абсолютная, % ±0,05

К! < 1.0

относительная,% ±5,0

Ki > 1.0

12 Коэффициент гармонической составляющей тока порядка h,VI (K[(h)), %

от 0 до 100

h от 2 до 50;

при использовании БТТ 0,0Пн<1<21н;

при использовании токоизмеритсльных клещей 0,Пн<1<21н

абсолютная, % ±0,05

K,(h) < 1.0

относительная,% ±5,0

Ki(h)> 1.0

13 Ток прямой последовательности, нулевой последовательности и обратной последовательности по первой гармонике, А

от 0 до 21н

абсолютная, А

±0,01 1н 1,11

0,011н<1<21н

±0,02 1н 1I1’IV,V

0,05IH<I<2IH

14 Среднеквадратическое значение силы тока нейтрального провода, А

от 0 до 21ц

абсолютная, А

±0,01 1н

0-01 Ih<I<2Ih

±0,02 1н ,IUV’V

0.05 Ih<1<2Ih

15 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт

от O.OIIhUh до 1.5IhUh

абсолютная, Вт ±0,01РН 1111 ±0,02Рн 111JV,V

0.1 Ih<I<2Ih

Примечания:

1 1ц - номинальный ток Прибора определяется номинальным значением тока первичного преобразователя тока из комплекта поставки (токоизмерительные клещи или блок трансформаторов тока) из ряда 0.1 А, 0.5 А, 1 А, 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А.

2 Krp = Q/S - коэффициент реактивной мощности.

3 1 При использовании Прибора с БТТ;

11 При использовании Прибора с токоизмерительными клещами класса точности 0,2;

111 При использовании Прибора с токоизмерительными клещами класса точности 0,5;

14 При использовании Прибора с токоизмеритсльными клещами класса точности 1,0;

v 11ри использовании Прибора с гибкими токоизмерительными клещами класса точности 2,0. 4  1 Измерение суммарного коэффициента гармонических составляющих и

индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ Р 51317.4.30, ГОСТ Р 51317.4.7 на основе среднеквадратических значений гармонических подгрупп тока.

Метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-A-SX":

- пределы допускаемой основной погрешности измерений соответствуют увеличенным вдвое значениям, указанным в пунктах 1-25 таблицы 5 в соответствии с номенклатурой ПКЭ по таблице 1;

- пределы допускаемой основной погрешности хода встроенных часов текущего времени должны быть равны ±2 с/сут;

- пределы допускаемой основной погрешности измерений для дополнительных метрологических характеристик Приборов с первичными масштабными преобразователями тока соответствуют увеличенным вдвое значениям, указанным в пунктах 1-16 таблицы 6.

Метрологические характерно гики Приборов модификаций "Энсрготсстер ПКЭ-А-1Х":

- пределы допускаемой основной погрешности измерений соответствуют увеличенным вдвое значениям, указанным в пунктах 1-5 таблицы 5;

- пределы допускаемой основной погрешности хода встроенных часов текущего времени должны быть равны ±2 с/сут;

- пределы допускаемой основной погрешности измерений для дополнительных метрологических характеристик Приборов с первичными масштабными преобразователями тока соответствуют увеличенным вдвое значениям, указанным в пунктах 1-8 и в пункте 15 таблицы 6.

Приборы модификаций "Энерготестер ПКЭ-А-1Х" регистрацию ПКЭ не производят.

Пределы допускаемых изменений погрешностей Приборов при изменении температуры окружающего воздуха в рабочих условиях применения на каждые 10 °C равны 20 % от значений пределов соответствующих основных погрешностей измерения.

Электропитание Приборов осуществляется:

- от встроенной аккумуляторной батареи;

- от сети переменного тока частотой от 42 Гц до 75 Гц (по заказу - от однофазной сети напряжением от 90 В до 264 В через входящий в комплект поставки блок питания или от трехфазной контролируемой сети с фазным напряжением от 0,8ПнДО 1,5Пн).

При подключении Прибора к сети переменного тока происходит автоматическая подзарядка аккумуляторной батареи.

Общие технические характеристики всех модификаций Приборов приведены в таблице 7.

Таблица 7.

Характеристика

Значение

Габаритные размеры (длина, ширина, высота), не более, мм

250 х 160 х 91

Степень защиты корпуса

IP 51

Масса, не более, кг

1,0

Среднее время наработки на отказ То, ч

44000

Средний срок службы, лез

10

Возможно расширение сервисных функций Прибора в части увеличения объема архивируемой информации и вида её представления.

Условия применения Прибора:

Нормальные значение температуры окружающей среды, °C

23 ±5

от минус 20 до 55

90 при 30 °C

537 - 800 (70- 106,7)

Диапазон рабочих температур окружающей среды, °C

Относительная влажность воздуха, не более, %

Диапазон атмосферного давления, мм рт. ст. (кПа)

Знак утверждения тина

Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели прибора методом шелкографии.

Комплектность

В таблице 8 приведен состав комплекта поставки Прибора.

Таблица 8

Наименование

Обозначение

Кол-во

Прибор "Энсрготсстср ПКЭ-А"

МС2.725.003-01

1 шт.

Программное обеспечение "Энергомониторинг" на CD

1 шт.

Аккумуляторные батареи типа АА (не менее 2100 мА ч)

4 шт.

Щупы тестерные (4 цвета)

4 шт.

Кабель для связи с ПК по USB

1 шт.

Руководства по эксплуатации

МС2.725.003-01 РЭ или

МС2.725.003-02 РЭ

1 экз.

Методика поверки

МС2.725.003-01 МП

1 экз.

Упаковка

1 шт.

Дополнительные принадлежности: 11

Блок трансформаторов тока 1д = 0,1 А

1 шт.

Блок трансформаторов тока 1н = 0,5 А

1 шт.

Блок трансформаторов тока 1н = 1,0 А

1 шт.

Блок трансформаторов тока 1н = 5,0 А

1 шт.

Блок трансформаторов тока 1ц = 10 А

1 шт.

Блок трансформаторов тока 1ц = 50 А

1 шт.

Клещи токоизмерительные 10 А

3 шт.

Шунт 1н = Ю А для клещей 10 А

МС5.064.001-00

1 шт.

Клещи токоизмерительные 100 А

3 шт.

Шунт 1н = Ю А для клещей 100 А

МС5.064.001-01

1 шт.

Шунт 1н = 100 А для клещей 100 А

МС5.064.001-02

1 шт.

Клещи токоизмерительные 1000 А

3 шт.

Шунт 1ц = 100 А для клещей 1000 А

МС5.064.001-03

1 шт.

Шунт 1н = 1000 А для клещей 1000 А

МС5.064.001-04

1 шт.

Комплект клещей токоизмерительных 30/300/3000 А

1 шт.

Антенна спутниковая

1 шт.

Блок питания с сетевым кабелем 220 В (=12,6 В, 0,8 А)

МС2.087.030

1 шт.

Примечания:

1 Дополнительные принадлежности поставляются в соответствии с договором поставки.

2 По требованию организаций, производящих ремонт и поверку Приборов, поставляется ремонтная документация.

Поверка

осуществляется по методике поверки МС2.725.003-01 МП "Прибор для измерения показателей качества электрической энергии и электроэнергетических величин «Энерготестер ПКЭ-А». Методика поверки ", утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева в марте 2013 г.

Основные средства поверки:

- установка УППУ-МЭ 3.1 К или аналогичная, со следующими основными техническими характеристиками:

• диапазон регулирования напряжения 1 -500 В,

• диапазон регулирования тока 0.005-100 А,

• погрешность измерения тока: ± [0,01+0,005 |(1н/1) -1|] для 1„ от 0,1 А до 100 А,

• ± [0,01 +0,011(1,Д) -1|] для 1н 0,05 А,

• погрешность измерения напряжения ± [0,01+0,005 |(UH/U) -11],

• погрешность измерения активной мощности ± [0,015+0,005 |(Р»/Р) -1|].

- модуль коррекции времени «МКВ 02Ц» или аналогичное СИ, со следующими основными техническими характеристиками: пределы допускаемой погрешности привязки переднего фронта выходного импульса к шкале координированного времени UTC - ±1 мс.

- мегаомметр Ф4101, со следующими основными техническими характеристиками:

• диапазон измерений 0-20 ГОм,

• относительная погрешность ± 2,5 %.

- Персональный компьютер Pentium 4 2.4 ГГц 1 Гб ОЗУ, с установленным ПО “Энегомониторинг”

Сведения о методах измерений

Методы измерений изложены в Руководствах по эксплуатации «Энерготестер ПКЭ-А» модификации «Энерготестер ПКЭ-А-АХ, «Энерготестер ПКЭ-A-SX и «Энерготестер ПКЭ-А-1Х». МС2.725.003-01 РЭ или «Энерготестер ПКЭ-А-АС4» МС2.725.003-02 РЭ.

Нормативные документы

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10 х до 25 А в диапазоне частот от 20 до 1 • 106 Гц.

ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 2 до 2109 Гц.

ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30.2008) Национальный стандарт РФ. Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

ТУ 4220-034-49976497-2013 Приборы для измерения показателей качества электрической энергии и электроэнергетических величин "Энерготестер ПКЭ-А".

Рекомендации к применению

Выполнение государственных учетных операций.

Осуществление мероприятий государственного контроля.

Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Осуществление торговли и товарообменных операций.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Смотрите также

Категория: Весы
Дата внесения: 2018-10-30
Действителен до: 2022-12-08
РБ 03 02 2348 18
Весы подвесные крановые ВСК
ЗАО "ВЕС-СЕРВИС"
Категория: Весы
Дата внесения: 2018-10-30
Действителен до: 2023-01-17
Категория: Твердомеры
Дата внесения: 2018-10-30
Действителен до: 2023-02-02
РБ 03 09 4043 18
Газоанализаторы АНКАТ-500
ФГУП "СПО "Аналитприбор"
Дата внесения: 2018-10-30
Действителен до: 2022-04-12
