Системы измерительно-управляющие TOSDIC-CIE DS
| Номер в ГРСИ РФ: | РБ 03 23 3865 18 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Toshiba Infrastructure Systems & Solutions Corporation", Япония |
Системы измерительно-управляющие TOSDIC-CIE DS (далее - системы) предназначены для измерения параметров технологического процесса с целью управления производством в различных областях промышленной деятельности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 3865 18 |
| Наименование | Системы измерительно-управляющие TOSDIC-CIE DS |
| Год регистрации | 2018 |
| Номер сертификата | 12094 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "Toshiba Infrastructure Systems & Solutions Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Toshiba Infrastructure Systems & Solutions Corporation"
Адрес: 72-34, Horikawa-cho, Saiwai-ku, Kawasaki-shi, Kanagawa
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку систем, в т.ч. находящихся в эксплуатации, проводить по МП.МН 1178-2002 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 23 3865 18 [2020-11-12]
rb-03-23-3865-18_2020-11-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3865 18 [2013-10-22]
rb-03-23-3865-18_2013-10-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3865 18 [2014-07-30]
rb-03-23-3865-18_2014-07-30.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительно-управляющие TOSDIC-CIE DS (далее - системы) предназначены для измерения параметров технологического процесса с целью управления производством в различных областях промышленной деятельности.
Область применения - нефтехимическая, химическая, нефтеперерабатывающая, энергетическая промышленности, транспортировка и переработка газа, нефти и нефтепродуктов.
Описание
Системы обеспечивают измерение параметров технологического процесса с целью управления и обеспечивают восприятие и обработку сигналов напряжения постоянною тока, силы постоянного тока, импульсных последовательностей, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления различных градуировок: преобразование двоичных кодов и импульсных последовательностей в аналоговые сигналы напряжения и силы постоянного тока; восприятие и обработку кодированных дискретных электрических сигналов; обработку измерительной информации; выработку управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов, выдачу сообщений и сигнализацию.
Система включает в себя; серверную станцию SVR-DS, станцию оператора OIS-DS, контроллеры управления V, nV, ЛВС управления Ethernet, служащую сетью для подключения этих станций, контроллеров и нодсис^??: тем ввода-вывода управления процессом. //V Д;.
Место нанесения знака поверки в виде клейма-наклейки приведено в
1 г '■ измерили
\\ \ Республики Ьлу1дру
\Для документов
Приложении А к описанию типа.

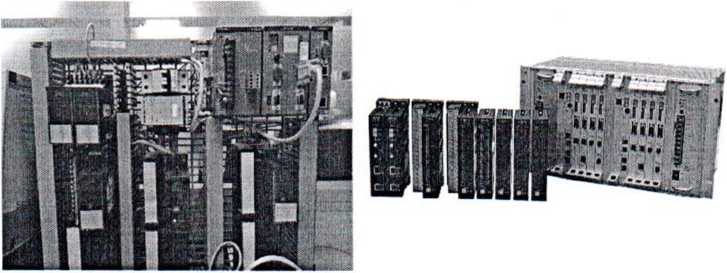

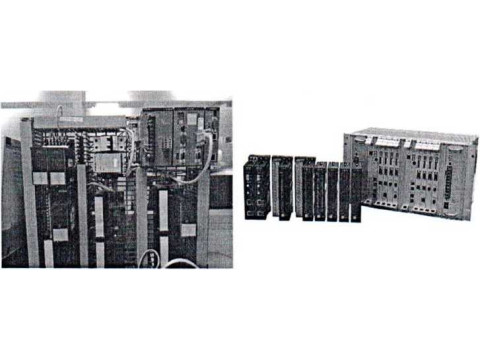

Рисунок 1 Внешний вид контроллеров и модулей системы
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики системы приведены в таблицах 1-5
Таблица 1
|
наименование |
аналоговые входные модули | |||||||
|
модель |
SA101 (SAI012) |
SA102 (SAI022) |
SAI03 (SA1032) |
SA106 (SA1062) | ||||
|
Количество каналов |
8 |
4 |
4 |
8 | ||||
|
значения входных сигналов |
однополярный |
от 1 до 5 В |
от 1 до 5 В |
от 1 до 5 В |
от 1 до 5 В | |||
|
биполярный |
±10 мВ; ±20 мВ; ±50 мВ; ±100 мВ; ±1 В;±5 В |
±10 мВ; ±20 мВ; ±50 мВ; ±100 мВ; ±1 В;±5 В | ||||||
|
от 4 до 20 мА при использовании платы сопротивлений FIVC12/12/21/22 | ||||||||
|
значения выходных сигналов |
однополярный |
от 6400 до 32000 |
от 6400 до 32000 |
от 6400 до 32000 |
от 6400 до 32000 | |||
|
биполярный |
± 32000 |
± 32000 | ||||||
|
значение входного импеданса |
1 МОм и более | |||||||
|
пределы основной допускаемой погрешности |
±0,1% от полной шкалы | |||||||
|
дополнительная погрешность на 1°С, не более |
±0,015% | |||||||
Таблица 2
|
наименование |
аналоговые входные модули | ||||
|
модель |
AI914 |
AI918/AI918F |
AI919 |
А1928/AI929D | |
|
Количество каналов |
4 |
8 |
16 |
8/16 | |
|
значения входных сигналов |
от 0 до 5 В |
от 0 до 5 В |
от 0 до 5 В |
от 0 до 20 мА | |
|
значения выходных сигналов |
от 0 до 16000 |
от 0 до 64000 |
от 0 до 64000 |
от 0 до 64000 | |
|
значение входного импеданса |
1 МОм и более |
250 Ом | |||
|
пределы основной допускаемой погрешности |
±0,1% от полной шкалы | ||||
|
дополнительная погрешность на 1 °C, не более |
±0,01% ^===^ | ||||
Таблица 3
|
наименование |
аналоговые входные .модули | ||||
|
модель |
STC01 (STC012) |
SRT01 (SRT012) | |||
|
количество каналов |
8 |
4 | |||
|
Значения входных сигналов °C (пределы основной погрешности при температуре 25 °C от полной шкалы) |
В |
600-700 (±0,13%) |
Pt385( Pt 100) | ||
|
R |
0-1000 (±0,18%); 0-1600 (±0,2%); 800-1600 (±0,12%) |
(0-150) °C ±0,1%; (0-300) °C ±0,1%; (0-500) °C ±0,1%; (-50 -100) °C (±0,1%); (-150 -50) °C ±0,1%. | |||
|
S |
0-1000 (±0,14%); 0-1600 (±0,17%); 800-1600 (±0,14%) | ||||
|
J |
0-200 (±0,12%); 0-400 (±0,1%); 0-600 (±0,1 %); 300-600 (±0,1%) | ||||
|
К |
0-300 (±0,12%); 0-600 (±0,1%); 0-1200 (±0,1%); 600-1200 (±0,1%) | ||||
|
т |
0-300 (±0,1%) | ||||
|
Е |
0-200 (±0,1%); 0-400 (±0,1%); 0-600 (=0,1%); 0-800 (±0,1%) | ||||
|
значения выходных сигналов |
от 6400 до 32000 | ||||
|
значение входного импеданса |
1 МОм и более | ||||
|
дополнительная погрешность на 1 °C, не более |
±0,015% | ||||
Таблица 4
|
наименование |
аналоговые выходные модули | |||
|
модель |
SAO01 (SAO012) |
SAO06 (SAO062) | ||
|
количество каналов |
8 |
8 | ||
|
значения выходных сигналов |
от 4 до 20 мА | |||
|
значения входных сигналов |
от 800 до 4000 | |||
|
диапазон сопротивления нагрузки |
от 0 до 750 Ом |
от 0 до 750 Ом |
от 0 до 600 Ом | |
|
пределы основной допускаемой погрешности |
±0,125% от полной шкалы | |||
|
дополнительная погрешность на 1 °C, не более |
±0,01% | |||
Таблица 5
|
наименование |
аналоговые выходные модули | |
|
модель |
AO928/AO928F | |
|
количество каналов |
8 | |
|
значения выходных сигналов |
от 4 до 20 мА | |
|
значения входных сигналов |
от Одо 64000/ 16000 | |
|
диапазон сопротивления нагрузки |
от 0 до 750 Ом |
от 0 до 750 Ом |
|
пределы основной допускаемой погрешности |
±0,125% от полной шкалы |
±0,1% от полной шкалы |
|
дополнительная погрешность на 1 °C, не более |
±0,01% | |
Знак утверждения типа
Знак утверждения тина наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
-система;
-руководство пользователя;
-методика поверки МП МП. 1178-2002.
Тосудгрстсеяный реестр] средств измерений /
\Реслублики Беларусь 1 \Д.тн докумеитов/
Комплектность системы определяется индивидуальными заказами на поставку системы.
ТЕХНИЧЕСКИЕ И НОРМАТИВНЫЕ ДОКУМЕНТЫ
Техническая документация фирмы "Toshiba Infrastructure Systems & Solutions Corporation", Япония .
МП MH. 1178-2002 "Система измерительно-управляющая TOSDIC-CIE DS. Методика поверки".
МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ
Системы измерительно-управляющие TOSDIC- CIE DS обеспечены поверкой в Республике Беларусь. Методика поверки МП МН. 1178-2002 "Система измерительно-управляющая TOSDIC-CIE DS".
Применяемые эталоны:
- калибратор электрических сигналов MC-2-R;
- мультиметр цифровой FLUKE 87V;
- установка пробойная У ПУ-10.
Заключение
Системы измерительно-управляющие TOSDIC-CIE DS соответствуют требованиям технической документации фирмы "Toshiba Infrastructure Systems & Solutions Corporation", Япония.
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Государственные контрольные испытания проведены
Республиканским унитарным предприятием
«Гомельский центр стандартизации, метрологии и сертификации»
Адрес: Республика Беларусь, 246015, г. Гомель, ул. Лепешинского, 1
тел./факс (+375 232) 26-33-00, приемная 26-33-01
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации №BY/112 02.1.0.1751
