Преобразователи температуры вторичные серии T
| Номер в ГРСИ РФ: | РБ 03 10 3693 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 10 3693 18 [2018-03-21]
rb-03-10-3693-18_2018-03-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3693 18 [2009-04-06]
rb-03-10-3693-18_2009-04-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3693 18 [2014-04-24]
rb-03-10-3693-18_2014-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3693 18 [2020-02-12]
rb-03-10-3693-18_2020-02-12.pdf
|
Скачать |
Преобразователи температуры вторичные серии Т (далее - преобразователи) предназначены для преобразования входных электрических сигналов от термопреобразователей сопротивления, преобразователей термоэлектрических, терморезисторов, а также напряжения постоянного тока в выходной сигнал постоянного тока или напряжения постоянного тока и/или цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3693 18 |
| Наименование | Преобразователи температуры вторичные серии T |
| Год регистрации | 2018 |
| Номер сертификата | 12091 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1875-2009 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 10 3693 18 [2018-03-21]
rb-03-10-3693-18_2018-03-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3693 18 [2009-04-06]
rb-03-10-3693-18_2009-04-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3693 18 [2014-04-24]
rb-03-10-3693-18_2014-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3693 18 [2020-02-12]
rb-03-10-3693-18_2020-02-12.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры вторичные серии Т (далее - преобразователи) предназначены для преобразования входных электрических сигналов от термопреобразователей сопротивления, преобразователей термоэлектрических, терморезисторов, а также напряжения постоянного тока в выходной сигнал постоянного тока или напряжения постоянного тока и/или цифровой сигнал.
Основная область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности.
Описание
Преобразователи температуры имеют следующие модели: Т12 (Т12.10, Т12.30), Т15 (Т15.Н, T15.R), Т16 (Т16.Н, T16.R), Т19 (Т19.10, Т19.30), Т24 (Т24.10), Т32 (T32.1S, T32.3S), Т53 (Т53.10), Т91 (Т91.10, Т91.20, Т91.30), выполненные в виде блоков с клеммами, где сигнал от первичного преобразователя температуры линеаризуется, масштабируется и преобразуется в выходной сигнал силы или напряжения постоянного тока и/или цифровой сигнал. В зависимости от модели, обработка измерительной информации осуществляется в аналоговой или цифровой форме.
Изменение конфигурации преобразователей моделей Т12, Т15, Т24, Т32, Т53 (установка диапазона измерений и типа первичного преобразователя температуры) может быть выполнено с помощью программирующего устройства, присоединённого к персональному компьютеру через RS 232-С.
Изменение конфигурации преобразователей модификации Т53, а также сохранение, обработка и передача измерительной информации осуществляются с помощью персонального компьютера по протоколам обмена данными PROFIBUS РА (IEC 61158-2) или FOUNDATION Fieldbus.
Преобразователи функционируют под управлением специального встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. Встроенное ПО обеспечивает сбор, хранение, обработку измерительной информации и отображение результатов измерений на дисплее. Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Для работы с преобразователями также используется внешнее ПО, позволяющее конфигурировать параметры преобразователей, отображать сообщения об ошибках, значение измеряемой температуры в виде графиков, таблиц, номер версии встроенного ПО.
Идентификационные данные ПО приведены в таблицах 1,2.

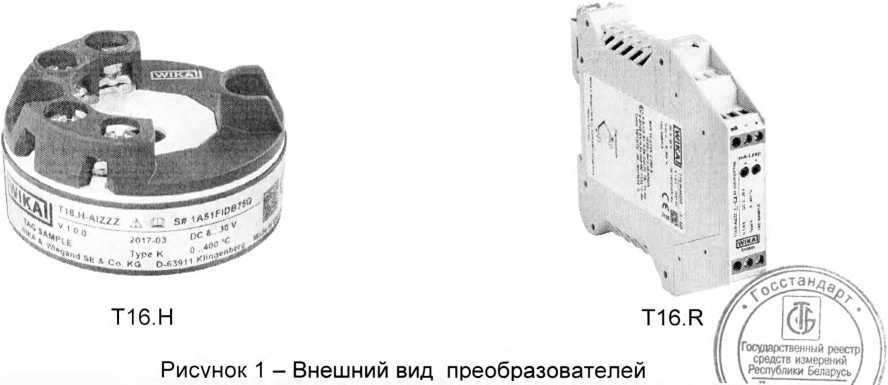

Внешний вид преобразователей представлен на рисунках 1,2. '
Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.
Таблица 1 - ПО преобразователей
|
Модель преобразователя |
Встроенное ПО |
Внешнее ПО | ||
|
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
Идентификационное наименование ПО |
Номер версии ПО, не ниже | |
|
Т12 |
FW Т12 |
1.6 |
WIKA Т12 |
V1.42 |
|
Т15 |
FW Т15 |
V1.0.1 |
WIKAsoft ТТ |
V1.2.0 |
|
Т16 |
FW Т16 |
V0.6.12 |
WIKAsoft ТТ |
V1.6.0.123 |
|
Т24 |
FW Т24 |
V1.1.2 |
WIKAsoft ТТ |
V1.7.1.131 |
|
Т32 |
FW Т32 |
2.2.3 |
WIKA Т32 |
V1.51 |
|
Т53 |
S-53506321P |
2.03 |
см.таблицу 2 | |
Таблица 2 - Внешнее ПО для преобразователей Т53
|
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
|
PACTware 4.1 SP2 |
4.1 |
|
Device DTM PROFIBUS PA |
V1.11.1001 |
|
T53 Device DTM Fieldbus Foundation-File |
V1.1 |

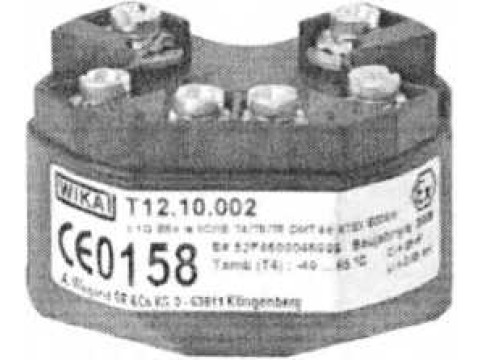

Т12.10
Т12.30
Т15.Н
T32.1S
Г19.10.1Р0-1, 8» 54A9C0013326’
%a.
bn2"' S Co KO °
T19.30
T19.10

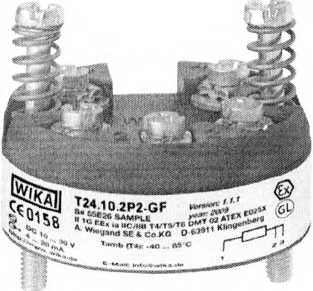

T24.10

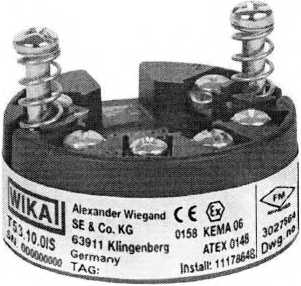

T53.10
t91.10.104 C€ t 5
'C°KG 06S911 Kluigentierg
T91.10
T91.20

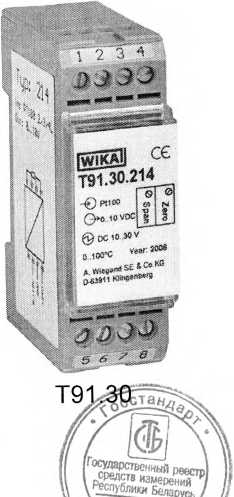

Рисунок 2 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики преобразователей указаны в таблицах 3-15.
Таблица 3 - Преобразователи вторичные Т12, Т19, Т24
|
Наименование характеристики |
Значение характеристики для модели | ||
|
Т12.10, Т12.30 |
Т19.10, Т19.30 |
Т24.10 | |
|
Первичный преобразователь температуры |
ТС1) типов Pt100; PtWOO; Nil00 |
ТС типа Pt100 |
ТС типа Pt100 |
|
ТП1) типов J, К, Е, Т, N, R, S, В |
- |
- | |
|
активное сопротивление |
— |
— | |
|
термодатчик с зависимостью напряжения от температуры |
- |
— | |
|
Диапазон измерений |
см.таблицу 4 |
от минус 50 °C до плюс 400 °C |
от минус 200 °C до плюс 850 °C |
|
Пределы допускаемой основной погрешности преобразования входного сигнала: | |||
|
а) ТС |
±0,2 °C или ±(0,025 % ДИ+ 0,1) °C 2)3) |
- |
- |
|
б) ТП |
±0,5 °C или ±0,05 % ДИ или ±10 мкВ 2)3) |
— | |
|
в) активного сопротивления |
±0,07 Ом или ±0,03 % от ДИ 2,3) |
- | |
|
г) напряжения постоянного тока |
±10 мкВ или ±0,05 % ДИ 2)3) |
- | |
|
Пределы допускаемой основной погрешности выходного сигнала 4) |
±0,05 % ДИ 3) |
±0,5 % ДИ 3) |
±0,2 % ДИ 3) |
|
Пределы допускаемой погрешности компенсации температуры холодного спая |
±1 °C |
- |
- |
|
Максимальное сопротивление соединительных проводов на входе |
30 Ом для ТС (3-х проводная схема); 250 Ом для остальных датчиков |
30 Ом для ТС (3-х проводная схема) |
30 Ом для ТС (3-х проводная схема) |
|
Унифицированный выход |
конфигурируемый: от 4 до 20 мА или от 20 до 4 мА, 2-х проводная схема |
от 4 до 20 мА 2-х проводная схема |
от 4 до 20 мА 2-х проводная схема |
|
Напряжение питания постоянного тока |
без взрывозащиты: от 9 В до 36 В со взрывозащитой: от 9 В до 30 В |
от 10 до 30 В |
без взрывозащиты: от 10 до 36 В со взрывозащитой: от 10 до 30 В |
11 Номинальные статические характеристики термопреобразователей сопротивления (ТС) по ГОСТ 6651-2004, термоэлектрических преобразователей (ТП) - по СТБ ГОСТ Р 8.585-2004.
2) В зависимости от того, что больше.
3) ДИ - диапазон измерений.
4) Пределы допускаемой погрешности преобразователя температуры вторичного серии Т вычисляются суммированием погрешности преобразования входного сигнала и погрешности выходного сигнала.
Таблица 4 - Диапазон измерений преобразователей вторичных Т12 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Термопреобразователь сопротивления по ГОСТ 6651-2009 |
Pt 100 PtIOOO Nil 00 |
от минус 200 °C до плюс 850 °C от минус 200 °C до плюс 850 °C от минус 60 °C до плюс 250 °C |
|
Термопара по СТБ ГОСТ Р 8.585-2004 |
J (Fe-CuNi) К (NiCr-NiAI) E (NiCr-CuNi) T (Cu-CuNi) N (NiCrSi-NiSi) R (PtRh-Pt) S (PtRh-Pt) В (PtRh-PtRh) |
от минус 100 °C до плюс 1200 °C от минус 180 °C до плюс 1372 °C от минус 100 °C до плюс 1000 °C от минус 200 °C до плюс 400 °C от минус 180 °C до плюс 1300 °C от минус 50 °C до плюс 1768 °C от минус 50 °C до плюс 1768 °C от 0 °C до 1820 °C |
|
Активное сопротивление |
от 0 до 5000 Ом | |
|
Напряжение постоянного тока |
от минус 10 до плюс 800 мВ | |
Таблица 5 - Преобразователи вторичные Т32
|
Наименование характеристики |
Значение характеристики для модели |
|
T32.1S, T32.3S | |
|
Первичный преобразователь температуры |
ТС1) типов Pt 100; Nil 00 Ptx(x = 10, 50, 500, 1000) |
|
ТП1)типов J, К, Е, Т, N, R, S, В | |
|
активное сопротивление | |
|
напряжение постоянного тока | |
|
Диапазон измерений |
см.таблицу 7 |
|
Пределы допускаемой основной приведенной погрешности преобразования входного сигнала |
см.таблицу 8 |
|
Пределы допускаемой основной погрешности выходного сигнала 2) |
±0,03 % ДИ 3) |
|
Измерительный ток |
0,3 мА |
|
Максимальное сопротивление соединительных проводов |
50 Ом для ТС (3-х проводная схема); 250 Ом для ТП |
|
Унифицированный выход |
конфигурируемый: от 4 до 20 мА или от 20 до 4 мА, 2-х проводная схема |
|
Напряжение питания постоянного тока |
без взрывозащиты: от 10,5 до 42,0 В с взрывозащитой: от 10,5 до 30 В |
п Номинальные статические характеристики термопреобразователей сопротивления (ТС) по ГОСТ 6651-2004, термоэлектрических преобразователей (ТП) - по СТБ ГОСТ Р 8.585-2004.
2) Пределы допускаемой погрешности преобразователя температуры вторичного серии Т вычисляются суммированием погрешности преобразования входного сигнала и погрешности выходного сигнала.
31 ДИ - диапазон измерений.
■ ф й
Государственный реестр]
I „средств измерений / /;
|
Таблица 6 - Преобразователи вторичные ' |
Г53 |
|
Наименование характеристики |
Значение характеристики для модели |
|
Т53.10 | |
|
Первичный преобразователь температуры |
ТС1) типов Pt25...Pt1 ООО; Ni25...NilООО, Cu10...Cu1000 |
|
ТП1) типов J, К, Е, Т, N, R, S, В | |
|
активное сопротивление | |
|
напряжение постоянного тока | |
|
Диапазон измерений |
см.таблицу 7 |
|
Пределы допускаемой основной приведенной погрешности преобразования входного сигнала |
см.таблицу 9 |
|
Измерительный ток, мА |
0,2 |
|
Максимальное сопротивление соединительных проводов, Ом |
50 |
|
Унифицированный выход |
цифровой - в соответствии с протоколами PROFIBUS РА, FOUNDATION Fieldbus |
|
Напряжение питания постоянного тока |
без взрывозащиты: от 9 до 32 В с взрывозащитой: от 9 до 30 (17) В |
|
п Номинальные статические характеристики термопреобразователей сопротивления (ТС) по ГОСТ 6651-2004, термоэлектрических преобразователей (ТП) - по СТБ ГОСТ Р 8.585-2004. | |
Таблица 7 - Диапазон измерений преобразователей вторичных Т32, Т53 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Т32 |
Т53 | ||
|
Тип первичного преобразователя |
Максимальный диапазон измерений |
Тип первичного преобразователя |
Максимальный диапазон измерений | |
|
ТС по ГОСТ 66512004 |
Pt 100, Pt х (х = 10, 50, 500, 1000) |
от минус 200 °C до плюс 850 °C |
Pt25 Pt 1000 |
от минус 200 °C до плюс 850 °C |
|
Ni 100 |
от минус 60 °C до плюс 250 °C |
Ni25... Nil 000 |
от минус 60 °C до плюс 250 °C | |
|
Cu10...Cu1000 |
от минус 50 °C до плюс 200 °C | |||
|
ТП по СТБ ГОСТ Р 8.585-2004 |
J (Fe-CuNi ) |
от минус 210 °C до плюс 1200 °C |
J (Fe-CuNi) |
от минус 100 °C до плюс 1200 °C |
|
К (NiCr-NiAI) |
от минус 270 °C до плюс 1372 °C |
K(NiCr-NiAI) |
от минус 180 °C до плюс 1372 °C | |
|
E (NiCr-CuNi) |
от минус 270 °C до плюс 1000 °C |
E (NiCr-CuNi) |
от минус 100 °C до плюс 1000 °C | |
|
T (Cu-CuNi) |
от минус 270 °C до плюс 400 °C |
T (Cu-CuNi) |
от минус 200 °C до плюс 400 °C | |
|
N (NiCrSi-NiSi) |
от минус 270 °C до плюс 1300 °C |
N (NiCrSi-NiSi) |
от минус 180 °C до плюс 1300 °C | |
|
R (PtRh-Pt) |
от минус 50 °C до плюс 1768 °C |
R (PtRh-Pt) |
от минус 50 °C до плюс 1760 °C | |
|
S (PtRh-Pt) |
от минус 50 °C до плюс 1768 °C |
S (PtRh-Pt) |
от минус 50 °C до плюс 1760 °C | |
|
В (PtRh-PtRh) |
отО °C до 1820 °C |
В (PtRh-PtRh) |
от 400 °C до 1820 °C | |
|
Активное сопротивление |
Активное сопротивление |
от 0 до 700 Ом; от 0 до 5000 Ом; от 0 до 8370 Ом |
Активное сопротивление |
от 0 до 10 кОм от 0 до 100 кОм |
|
Напряжение постоянного тока |
Напряжение постоянного тока |
от минус 400 до плюс 1200 мВ; от минус 500 до плюс 1800 мВ |
Напряжение постоянного тока |
от минус 800 до плюс 800 мВ |
Таблица 8 - Пределы допускаемой основной погрешности преобразования преобразователей вторичных Т32 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Пределы допускаемой основной погрешности преобразования |
|
Термопреобразователь сопротивления |
±0,10 °C в диапазоне от минус 200°С до плюс 200 °C ±(0,1 °C + 0,01 % (Т - 200 К)) в остальном диапазоне |
|
Активное сопротивление |
±0,05 Ом или 0,015Т1) |
|
Термопара Т |
±(0,4 °C + 0,2 % Т) в диапазоне от минус 150 °C до 0 °C ±(0,4 °C + 0,01 % Т) в диапазоне свыше 0 °C |
|
Термопара Е, J |
±(0,3 °C + 0,2 % Т) °C в диапазоне от минус 150 °C до 0 °C ±(0,3 °C + 0,03 % Т) °C в диапазоне свыше 0 °C |
|
Термопара К |
±(0,4 °C + 0,2 % Т) °C в диапазоне от минус 150 °C до 0 °C ±(0,4 °C + 0,04 % Т) °C в диапазоне свыше 0 °C |
|
Термопара N |
±(0,3 °C + 0,1 % Т) °C в диапазоне от минус 150 °C до 0 °C ±(0,3 °C + 0,03 % Т) °C в диапазоне свыше 0 °C |
|
Термопара R, S |
±(0,3 °C + 0,01 % (Т - 400 °C)) °C в диапазоне от 50 °C до 1600 °C ±(0,3 °C + 0,015% (Т - 400 °C)) °C в диапазоне от 50 °C до 1600 °C |
|
Термопара В |
±(0,4 °С+0,02 %(Т - 1,000°С)) в диапазоне от 450 °C до 1000 °C ±(0,4 °С+0,005 % (Т - 1,000 °C)) в диапазоне свыше 1000 °C |
|
Напряжение постоянного тока |
±(10 + 0,000311) мкВ |
|
Примечания: 1 Пределы допускаемой основной погрешности преобразования нормированы для температуры окружающего воздуха в пределах (23 ± 5) °C. 2 В формулах для расчета погрешности символами Т и U обозначены измеряемые значения температуры и напряжения, соответственно. 3 При использовании термопары (кроме термопары типа В) в качестве датчика температуры к погрешности, приведенной в столбце 2, прибавляется дополнительная погрешность компенсации холодных концов термопары ±0,8 °C. 4 1) В зависимости от того, что больше. | |
Таблица 9 - Пределы допускаемой основной погрешности преобразования преобразователей вторичных Т53 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Пределы основной допускаемой погрешности преобразования |
|
Термопреобразователь сопротивления Pt25 ... Pt1000 |
±0,1 °C |
|
Термопреобразователь сопротивления Ni25...Nil000 |
±0,15 °C |
|
Термопреобразователь сопротивления Cu10...Cu1000 |
±1,3 °C |
|
Активное сопротивление |
±0,05 Ом |
|
Термопара Е, J, К, N, Т, U |
±0,5 °C |
|
Термопара В, R, S |
±1 °C |
|
Напряжение постоянного тока |
±10 мкВ |
|
Примечания: 1 Пределы основной допускаемой погрешности преобразования нормированы для температуры окружающего воздуха (24 ± 4) °C. 2 При использовании термопары в качестве датчика температуры к погрешности, приведенной в столбце 2, прибавляется дополнительная погрешность компенсации холодных концов термопары ±0,5 °C. | |
[Государственный реестр) I средств измерений ]
Таблица 10 - Преобразователи вторичные Т91 (Т91.10, Т91.20, Т91.30)
|
Наименование характеристики |
Значение характеристики для модели (исполнения) | ||||||
|
Т91.10/104 |
T91.10/424 |
Т91.10/102 |
Т91.20/141 |
Т91.20/143 |
Т91.30/214 (224; 254) |
Т91.30/212 (232) | |
|
Первичный преобразователь температуры |
ТС1> типов Pt100/Pt1000 |
ТС1> типов Pt100/Pt1000 |
ТП1) типов К, J, т |
ТП1) типов К, J, Т |
ТС1) типов Pt100/Pt1000 |
ТС1> типов Pt100/Pt1000 |
ТП1) типов К, J, т |
|
активное сопротивление |
напряжение постоянного тока |
активное сопротивление |
- | ||||
|
Диапазон измерений,°C |
см.таблицу 11 | ||||||
|
Пределы допускаемой основной приведенной погрешности преобразования сигнала, % от диапазона измерений |
±0,1 |
±1 |
±1 |
±1 |
±0,1 |
0,1 (1 для Т91.30/254) |
1 |
|
Измерительный ток |
от 0,8 до 1 мА |
от 0,8 до 1 мА |
- |
- |
от 0,8 до 1 мА |
от 0,8 до 1 мА |
- |
|
Максимальное сопротивление соединительных проводов |
30 Ом |
250 Ом |
30 Ом | ||||
|
Унифицированный выход |
от 0 до 10 В |
от 4 до 20 мА |
от 0 до 10 В | ||||
|
Напряжение питания постоянного тока |
от 15 до 35 В |
от 10 до 35 В |
от 15 до 35 В | ||||
|
11 номинальные статические характеристики термопреобразователей сопротивления термопар (ТП) - по СТБ ГОСТ Р 8.585-2004. |
ТС) по ГОСТ 6651-2009, | ||||||
Таблица 11 - Диапазон измерений преобразователей вторичных Т91 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Максимальный диапазон измерений |
|
Термопреобразователь сопротивления Pt100 |
от минус 200 °C до плюс 850 °C |
|
Термопреобразователь сопротивления Pt1000 |
от минус 200 °C до плюс 380 °C |
|
Термопара Т |
от минус 200 °C до плюс 400 °C |
|
Термопара J |
от минус 100 °C до плюс 1200 °C |
|
Термопара К |
от минус 200 °C до плюс 1320 °C |
ЛФГУ [Государственный реестр I средств измерений / у Республики Беларусь /
Таблица 12 - Преобразователи вторичные Т15
|
Наименование |
Значение характеристики для модели |
|
характеристики |
Т15.Н, T15.R |
|
Первичный преобразователь |
ТС1) типов Pt100; PtIOOO |
|
температуры |
потенциометр |
|
Диапазон измерений | |
|
а) с ТС |
от минус 200 °C до плюс 850 °C |
|
б) с потенциометром |
от 0 до 50 кОм (от 0 % до 100 %) |
|
Минимальный программируемый диапазон измерений | |
|
а) с ТС |
10 °C |
|
б) с потенциометром |
1000 Ом |
|
Пределы допускаемой основной приведенной погрешности преобразования входного сигнала | |
|
а) с ТС |
±0,2 °C (для диапазона | Tmax - Tmin | от 10 °C до 200 °C)2) ±(0,001 | Ттах - Tmin |) °C 2) (для диапазона | Ттах - Tmin I свыше 200 °C)2) |
|
б) с потенциометром |
±0,01 R 3) |
|
Измерительный ток, мА |
0,2 (для ТС) 0,1 (для потенциометра) |
|
Максимальное сопротивление соединительных проводов |
50 Ом для ТС (3-х проводная схема) |
|
Унифицированный выход |
от 4 до 20 мА, от 20 до 4 мА, 2-х проводная схема |
|
Напряжение питания постоянного тока | |
|
- стандартное исполнение |
от 8 до 35 В |
|
- взрывозащищенное исполнение |
от 8 до 30 В |
1; Номинальные статические характеристики термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009;
2) Ттах и Tmjn - верхний и нижний пределы установленного диапазона измерений температуры, °C;
3) R - значение сопротивления, Ом
Таблица 13 - Преобразователи вторичные Т16
|
Наименование характеристики |
Значение характеристики для модели |
|
Т16Н,T16R | |
|
Первичный преобразователь температуры |
ТП1) типов J, К, Е, Т, N, R, S, В, L |
|
Диапазон измерений |
см.таблицу 14 |
|
Пределы допускаемой основной погрешности преобразования входного сигнала |
см.таблицу 15 |
|
Унифицированный выход |
от 4 до 20 мА, 2-х проводная схема |
|
Пределы допускаемой основной погрешности выходного сигнала 3) |
±0,45 % ДИ 2) |
|
Пределы допускаемой погрешности компенсации температуры холодного спая |
±1,5 °C |
|
Напряжение питания постоянного тока, В |
30 В |
Номинальные статические характеристики термоэлектрических преобразователей (ТП) - по
СТБ ГОСТ Р 8 585-2004.
2) ДИ - диапазон измерений.
3| Пределы допускаемой погрешности преобразователя температуры вторичного серии Т вычисляются суммированием погрешности преобразования входного сигнала и погрешности выходного сигнала
Таблица 14-Диапазон измерений преобразователей вторичных Т16 при работе с различными первичными преобразователями температуры (ТП)
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Термопара по СТБ ГОСТ Р 8.585 |
J (Fe-CuNi) |
от минус 210 °C до плюс 1200 °C |
|
К (NiCr-NiAI) |
от минус 270 °C до плюс 1300 °C | |
|
В (PtRh-PtRh) |
отО °C до 1820 °C | |
|
N (NiCrSi-NiSi) |
от минус 270 °C до плюс 1300 °C | |
|
R (PtRh-Pt) |
от минус 50 °C до плюс 1768 °C | |
|
S (PtRh-Pt) |
от минус 50 °C до плюс 1768 °C | |
|
T (Cu-CuNi) |
от минус 270 °C до плюс 400 °C | |
|
E (NiCr-CuNi) |
от минус 270 до плюс 1000 °C | |
|
L (NiCr-CuNi) |
от минус 200 °C до плюс 800 °C |
Таблица 15 - Пределы допускаемой основной погрешности преобразования преобразователей вторичных Т16 при работе с различными первичными преобразователями температуры_____
|
Тип первичного преобразователя |
Пределы основной допускаемой погрешности преобразования | |
|
Термопара В |
в диапазоне ниже 0 |
±(0,45 °C + 0,3 % от ИВ) |
|
в диапазоне выше 0 |
±(0,45 °C + 0,045 % от ИВ) | |
|
Термопара К |
в диапазоне ниже 0 |
±(0,6 °C + 0,3 % от ИВ) |
|
в диапазоне выше 0 |
±(0,6 °C + 0,06 % от ИВ) | |
|
Термопара В |
в диапазоне ниже 1000 |
±(2,5 °C + 0,3 % от (ИВ - 1000)) |
|
в диапазоне выше 1000 |
±2,5 °C | |
|
Термопара N |
в диапазоне ниже 0 |
±(0,75 °C + 0,3 % от ИВ) |
|
в диапазоне выше 0 |
±(0,75 °C + 0,045 % от ИВ) | |
|
Термопара R |
в диапазоне ниже 400 |
±(2,2 °C+ 0,18 % от ИВ) |
|
в диапазоне выше 400 |
±(2,2 °C + 0,015 % от ИВ) | |
|
Термопара S |
в диапазоне ниже 400 |
±(2,2 °C + 0,18 % от ИВ) |
|
в диапазоне выше 400 |
±(2,2 °C + 0,015 % от ИВ) | |
|
Термопара Т |
в диапазоне ниже 0 |
±(0,6 °C + 0,3 % от ИВ) |
|
в диапазоне выше 0 |
±(0,6 °C + 0,015 % от ИВ) | |
|
Термопара Е |
в диапазоне ниже 0 |
±(0,45 °C + 0,3 % от ИВ) |
|
в диапазоне выше 0 |
±(0,45 °C + 0,045 % от ИВ) | |
|
Термопара L |
в диапазоне ниже 0 |
±(0,45 °C + 0,15 % от ИВ) |
|
в диапазоне выше 0 |
±(0,45 °C + 0,045 % от ИВ) | |
Примечания:
1 ИВ - значение измеряемой величины (температуры), °C
2 Пределы допускаемой основной погрешности преобразования нормированы для температуры окружающего воздуха (23 ± 5) °C.
3 При использовании термопары (кроме термопары типа В) в качестве датчика температуры к погрешности, приведенной в столбце 2, прибавляется дополнительная погрешность компенсации холодных концов термопары ±1,5 °C.
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации преобразователя методом типографической печати.
Комплектность
В комплект поставки входят:
- преобразователь;
- паспорт;
- набор средств для настройки;
- методика поверки МРБ МП.1875-2009.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).
МРБ МП. 1875-2009. Преобразователи температуры вторичные серии Т. Методика поверки.
Заключение
Преобразователи температуры вторичные серии Т соответствуют документации фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационные номера деклараций о соответствии: ЕАЭС № RU Д-ОЕ.А301.В.06160 от 22.05.2017; ТС N RU fl-DE.AB29.B.O4763 от 15.05.2015); ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU С-ОЕ.ГБ08.В.02485 от 22.05.2017).
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Смотрите также
