Калибраторы температуры серий CTD, CTM, CTB, CTI
| Номер в ГРСИ РФ: | РБ 03 10 5203 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
Калибраторы температуры серий CTD, СТМ, СТВ, CTI (далее - калибраторы) предназначены для воспроизведения и измерения температуры, калибровки, поверки и градуировки термопар, термометров сопротивления, термочувствительных элементов и термометров стержневого типа, в том числе манометрических, стеклянных и других средств измерений температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5203 18 |
| Наименование | Калибраторы температуры серий CTD, CTM, CTB, CTI |
| Год регистрации | 2018 |
| Номер сертификата | 12092 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2352-2013 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 5203 18 [2013-12-17]
rb-03-10-5203-18_2013-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5203 18 [2020-02-12]
rb-03-10-5203-18_2020-02-12.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы температуры серий CTD, СТМ, СТВ, CTI (далее - калибраторы) предназначены для воспроизведения и измерения температуры, калибровки, поверки и градуировки термопар, термометров сопротивления, термочувствительных элементов и термометров стержневого типа, в том числе манометрических, стеклянных и других средств измерений температуры.
Область применения - различные отрасли промышленности, научные лаборатории.
Описание
Калибратор представляет собой микропроцессорный цифровой калибратор температуры со сменными сухоблочными или жидкостными вставками (в зависимости от исполнения). Считывание показаний осуществляется на жидкокристаллическом дисплее.
Калибраторы выпускаются следующих моделей: CTD9300-650, CTD9300-165, CTD9100-ZERG, CTD9100-COOL, CTD9100-165, CTD9100-375, CTD9100-450,
CTD9100-650, CTD9100-1100, СТВ9100-165, СТВ9100-225, СТМ9100-150, CTI5000, отличающиеся диапазоном воспроизводимых температур, размером измерительных емкостей, габаритными размерами.
Калибраторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО обеспечивает сбор и обработку измерительной информации, а также хранение, передачу и отображение результатов измерений на дисплее. Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Модель калибратора |
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
|
CTD9300-650 |
Firmware CTD9300 |
18.33.21 |
|
CTD9300-165 |
Firmware CTD9300 |
18.33.21 |
|
CTD9100-ZERG |
Firmware CTD9100 |
rL1.6 |
|
CTD9100-COOL |
CTD9100-COOL |
rl1.6 |
|
CTD9100-165 |
Firmware CTD9100 |
rL1.6 |
|
CTD9100-375 |
CTD9100-375 |
Version 35 |
|
CTD9100-450 |
Firmware CTD9100 |
rL1.6 |
|
CTD9100-650 |
Firmware CTD9100 |
rLT.6 |
|
CTD9100-1100 |
CTD9100-1100 |
g«W\\ |
|
СТМ9100-150 |
CTM9100-150 |
средств измерений
Республики Беларусь

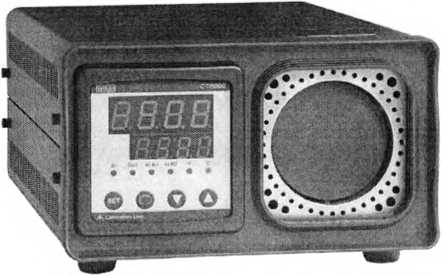

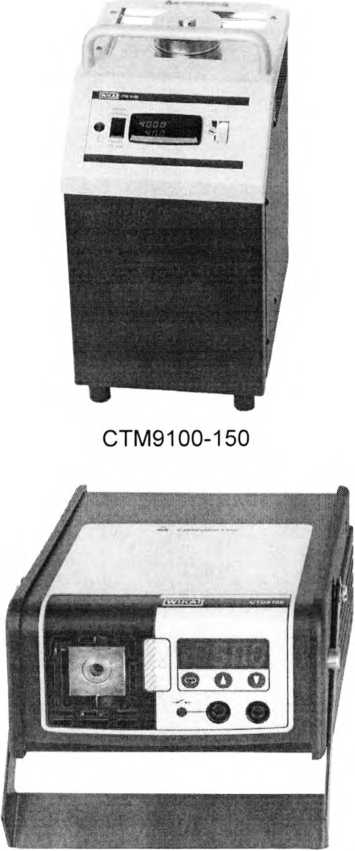

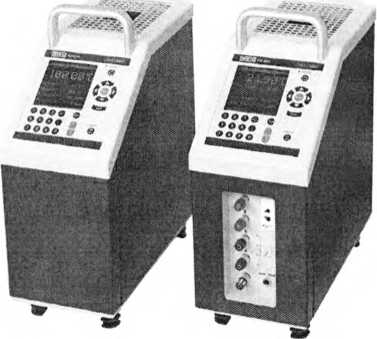

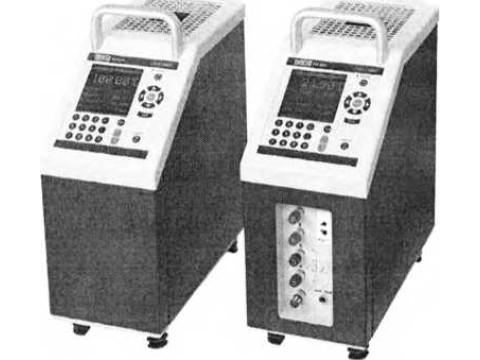

Внешний вид калибраторов представлен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.
CTD9300-650, CTD 9300-165
CTD9100-ZERO
CTD9100-165
CTD9100-375
СТВ9100-165
CTI5000
Рисунок 1 - Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов приведены в таблицах 1 - 7.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
CTD9300-650 |
CTD9300-165 | |
|
Диапазон воспроизводимых температур, °C |
от 40 до 650 |
от минус 35 до плюс 165 |
|
Пределы допускаемой погрешности воспроизведения температуры, °C |
±0,3 (в диапазоне от 40 °C до 300 °C) ±0,6 (в диапазоне от 300 °C до 650 °C) |
±0,1 (в диапазоне от минус 35 °C до минус 30 °C) ±0,16 (в диапазоне от минус 30 °C до плюс 165 °C) |
|
Стабильность поддержания температуры, °C, в пределах |
±0,03 при 100 °C ±0,09 при 650 °C |
±0,02 при 165 °C |
|
Градиент температуры на длине 40 мм от дна сменной вставки, °C, не более |
0,4 |
0,06 |
|
Время нагревания, мин, не более |
30 (от 20 °C до 650 °C) |
12 (от плюс 20 °C до 165 °C) |
|
Время охлаждения, мин, не более |
80 (от 650 °C до 100 °C) |
7 (от плюс 20 °C до минус 20 °C) |
|
Глубина погружения, мм, не менее |
50 | |
|
Номинальное напряжение питания, В |
230 | |
|
Габаритные размеры, мм, не более - калибратора - измерительной ёмкости |
160 х 320 х 420 028 х 150 | |
|
Масса, кг, не более |
10 | |
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
CTD9100-ZERO |
CTD9100-COOL | |
|
Диапазон воспроизводимых температур, °C |
от минус 10 до плюс 100 |
от минус 55 до плюс 200 |
|
Пределы допускаемой погрешности воспроизведения температуры, °C |
±0,1 |
±0,3 |
|
Стабильность поддержания температуры, °C, в пределах |
±0,05 |
±0,05 |
|
Градиент температуры на длине 40 мм от дна сменной вставки, °C, не более |
0,04 при 100 °C |
0,04 при 200 °C |
|
Время нагревания, мин, не более |
15 (от минус 10 °C до плюс 100 °C) |
15 (от 20 °C до 200 °C) |
|
Время охлаждения, мин, не более |
10 (от 100 °C до 0 °C) |
10 (от плюс 20 °C до минус 20 °C) |
|
Глубина погружения, мм, не менее |
150 | |
|
Номинальное напряжение питания, В |
230 | |
|
Габаритные размеры, мм, не более - калибратора - измерительной ёмкости |
160 х 230 х 370 06 х 150-7 отверстий |
215 х 305 х 425 028 х 150 |
|
Масса, кг, не более |
7 |
11 |
|
Наименование характеристики |
Значение характеристики | |
|
CTD9100-165 |
CTD9100-375 | |
|
Диапазон воспроизводимых температур, °C |
от минус 35 до плюс 165 |
от tK0M ДО 375 |
|
Пределы допускаемой погрешности воспроизведения температуры, °C, |
±0,25 |
±0,8 |
|
Стабильность поддержания температуры, °C, в пределах |
±0,05 |
±0,05 |
|
Градиент температуры на длине 40 мм от дна сменной вставки, °C, не более |
0,04 при 100 °C 0,06 при 165 °C |
— |
|
Время нагревания, мин, не более |
12 (от 20 °C до 165 °C) |
6 (от 20 °C до 300 °C) |
|
Время охлаждения, мин, не более |
7 (от плюс 20 °C до минус 20 °C) |
14 (от 300 °C до 60 °C) |
|
Глубина погружения, мм, не менее |
150 |
100 |
|
Номинальное напряжение питания, В |
23С | |
|
Габаритные размеры, мм, не более - калибратора - измерительной ёмкости |
215 х 305 х 425 028 х 150; 060 х 150 |
149 х 74 х 155 013 х ЮО |
|
Масса, кг, не более |
11 |
1,7 |
Таблица 4
|
Наименование характеристики |
Значение характеристики | ||
|
CTD9100-450 |
CTD9100-650 |
CTD9100-1100 | |
|
Диапазон воспроизводимых температур, °C |
от 40 до 450 |
от 40 до 650 |
от 200 до 1100 |
|
Пределы допускаемой погрешности воспроизведения температуры, °C, |
±0,5 |
±0,8 |
±3 |
|
Стабильность поддержания температуры, °C, в пределах |
±0,05 при 100 °C ±0,1 при 450 °C |
±0,05 при 100 °C ±0,1 при 600 °C |
±0,4 при 1000 °C |
|
Градиент температуры на длине 40 мм от дна сменной вставки, °C, не более |
0,05 при 100 °C 0,2 при 450 °C |
0,2 при 100 °C 0,5 при 600 °C | |
|
Время нагревания, мин, не более |
14 (от 20 °C до 450 °C) |
28 (от 20 °C до 600 °C) |
50 |
|
Время охлаждения, мин, не более |
58 (от 450 °C до 100 °C) |
60 (от 600 °C до 100 °C) |
150 (от 1100 °C до 200 °C) |
|
Глубина погружения, мм, не менее |
150 |
175 | |
|
Номинальное напряжение питания, В |
230 | ||
|
Габаритные размеры, мм, не более - калибратора - измерительной ёмкости |
150 х 270 х 400 060 х 150 |
150 х 270 х 400 028 х 150 |
170 х 390 х 330 044 х 300 |
|
Масса, кг, не более |
7,5 |
8 |
12 |
|
Наименование характеристики |
Значение характеристики | |
|
СТВ9100-165 |
СТВ9100-225 | |
|
Диапазон воспроизводимых температур, °C |
от минус 35 до плюс 165 |
от 40 до 225 (250) |
|
Пределы допускаемой погрешности воспроизведения температуры, °C |
±0,2 |
±0,3 |
|
Стабильность поддержания температуры, °C, в пределах |
±0,05 |
±0,05 |
|
Время нагревания, мин, не более |
30 (от 20 °C до 160 °C) |
20 (от 20 °C до 225 °C) |
|
Время охлаждения, мин, не более |
30 (от плюс 20 °C до минус 20 °C) |
30 (от 225 °C до 50 °C) |
|
Глубина погружения, мм, не менее |
150 | |
|
Номинальное напряжение питания, В |
23С | |
|
Габаритные размеры, мм, не более - калибратора - измерительной ёмкости |
215 х 305 х 425 060 х 165 |
150 х 270 х 400 060 х 165 |
|
Масса, кг, не более |
10 | |
Таблица 6
|
Наименование характеристики |
Значение характеристики |
|
СТМ9100-150 | |
|
Диапазон воспроизводимых температур, °C |
от минус 20 до плюс 150 от минус 35 до плюс 165 (в качестве микротермостата) |
|
Пределы допускаемой погрешности воспроизведения температуры, °C |
±0,2 (в качестве микротермостата) ±0,3 (в качестве сухоблочного калибратора) |
|
Стабильность поддержания температуры, °C, в пределах |
±0,05 (в качестве микротермостата) ±0,05 (в качестве сухоблочного калибратора) |
|
Глубина погружения, мм, не менее |
150 |
|
Номинальное напряжение питания, В |
230 |
|
Габаритные размеры, мм, не более - калибратора - измерительной ёмкости |
215 х 425 х 305 060 х 170 |
|
Масса, кг, не более |
12 |
Таблица 7
|
Наименование характеристики |
Значение характеристики |
|
CTI5000 | |
|
Диапазон воспроизводимых температур, °C |
от 50 до 300 |
|
Пределы допускаемой погрешности воспроизведения температуры, °C |
±0,8 (в диапазоне до 100 °C) ±2,8 (в диапазоне до 300 °C) |
|
Стабильность поддержания температуры, °C, в пределах |
±0,15 (в диапазоне до 100 °C) ±0,6 (в диапазоне до 300 °C) |
|
Время нагревания, мин, не более |
30 |
|
Время охлаждения, мин, не более |
30 (от 300 °C до 100 °C) |
|
Диаметр измерительной ёмкости, мм, не менее |
57 |
|
Номинальное напряжение питания, В |
230 |
|
Габаритные размеры, мм, не более |
180 х 233 х 114 |
|
Масса, кг, не более |
2,7 |
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации калибратора типографским способом.
Комплектность
В комплект поставки входят:
- калибратор;
- руководство по эксплуатации;
- методика поверки МРБ МП.2352-2013.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “WIKA Alexander Wiegand SE & Co. KG”, Германия
МРБ МП.2352-2013 «Калибраторы температуры серий CTD, СТМ, СТВ, CTI. Методика поверки».
Заключение
Калибраторы температуры серий CTD, СТМ, СТВ, CTI соответствуют требованиям документации фирмы “WIKA Alexander Wiegand SE & Co. KG”, Германия.
Калибраторы соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии ТС N RU Д-ОЕ.А301 .В.00823 от 31.03.2016).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
