Преобразователи вторичные серий DI, TIF, CS
| Номер в ГРСИ РФ: | РБ 03 10 3692 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
Преобразователи вторичные серий DI. TIF, CS, CF (далее - преобразователи) предназначены для преобразования входных электрических сигналов от термопреобразователей сопротивления, преобразователей термоэлектрических, сигналов постоянного тока и напряжения постоянного тока в значение измеряемой величины, а также для контроля и регулирования параметров технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3692 18 |
| Наименование | Преобразователи вторичные серий DI, TIF, CS |
| Год регистрации | 2018 |
| Номер сертификата | 12088 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1835-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 10 3692 18 [2008-10-23]
rb-03-10-3692-18_2008-10-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3692 18 [2014-12-01]
rb-03-10-3692-18_2014-12-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3692 18 [2020-02-12]
rb-03-10-3692-18_2020-02-12.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи вторичные серий DI. TIF, CS, CF (далее - преобразователи) предназначены для преобразования входных электрических сигналов от термопреобразователей сопротивления, преобразователей термоэлектрических, сигналов постоянного тока и напряжения постоянного тока в значение измеряемой величины, а также для контроля и регулирования параметров технологических процессов.
Основная область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности.
Описание
Преобразователи представляют собой микропроцессорные приборы, к входу которых, в зависимости от исполнения, могут быть подключены термопреобразователи сопротивления, термопары различных типов, а также источники постоянного тока и напряжения постоянного тока. Принцип действия преобразователей основан на измерении параметров на их входе (сопротивление, термоЭДС, ток, напряжение), расчёте значений температуры по измеренным параметрам в соответствии с номинальными статическими характеристиками первичных преобразователей, и индикации на дисплее в цифровой форме измеренного значения температуры
Преобразователи имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО обеспечивает сбор, хранение, обработку измерительной информации и отображение результатов измерений на дисплее. Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Для работы с преобразователями серии TIF (TIF50, TIF52) также используется внешнее ПО, позволяющее конфигурировать параметры преобразователей, отображать сообщения об ошибках, значение измеряемой температуры в виде графиков, таблиц, номер версии встроенного ПО.
Идентификационные данные ПО приведены в таблицах 1,2.
. Внешний вид преобразователей представлен на рисунках 1,2.
Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.
Государсгоенный реестр | _средств измерений /
|
Модель преобразователя |
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
|
DI10 |
SWM1SR401 |
V1.40 |
|
DI15 |
— |
2.5 |
|
DI25 |
МР1102 |
1.1 |
|
DI30 |
SWM2VR4 DI30 |
V0.6 |
|
DI35 |
PU5 |
V1.51 |
|
CS4R |
— |
МР1338 |
|
CS4M |
— |
МР1400 |
|
TIF50 |
— |
1.00 |
|
TIF52 |
— |
1.00 |
|
DIH50 |
— |
1.00 |
|
DIH52 |
— |
2.00 |
|
Таблица 2 - Внешнее ПО для преобразователей ' |
riF50, TIF52 |
|
Идентификационное наименование ПО |
Номер версии ПО, не ниже |
|
WIKA Т32 |
V1.51 |
|
PACTware4.1 SP2 |
4.1 |
|
Device DTM T32.10/11/30 HART |
V1.0.2 |
|
Device DTM HART |
V2.0.0.175 |

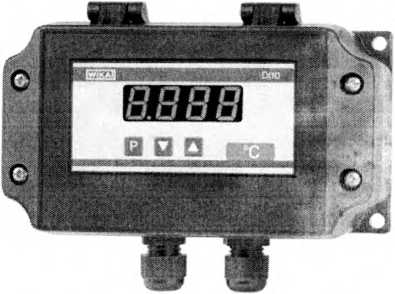

DI10
DI25

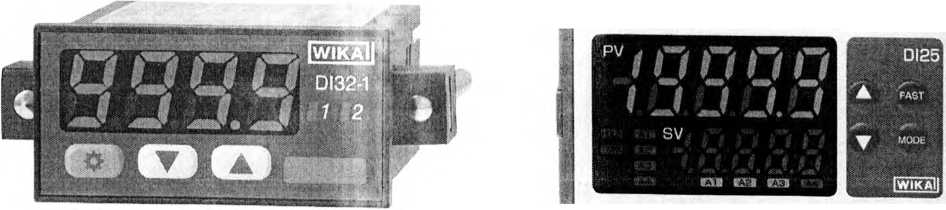

DI32-1

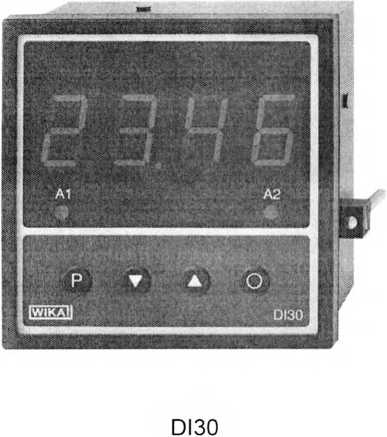

Рисунок 1 - Внешний вид преобразователей

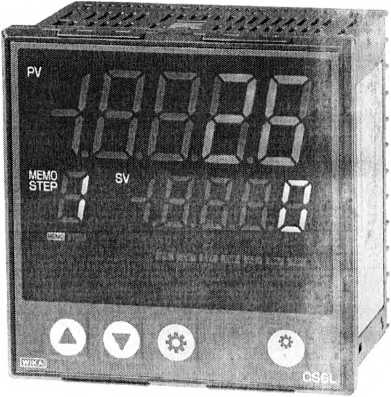

CS6L

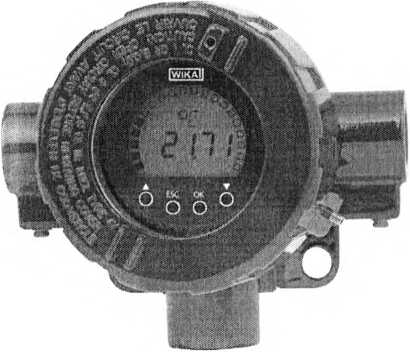

TIF50, TIF52, DIH50, DIH52

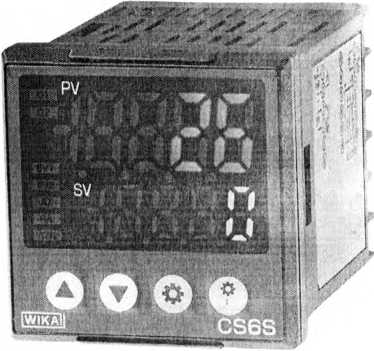

CS6S
CS6H

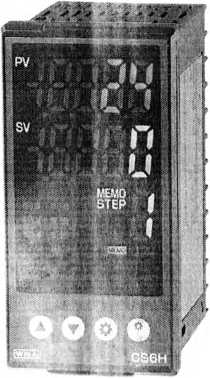

Рисунок 2 - Внешний вид преобразователей
V. ГСС

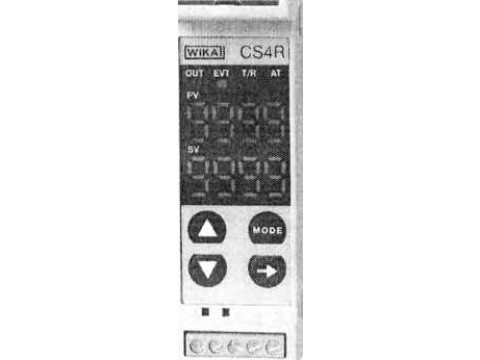

CS4R
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики преобразователей указаны в таблицах 3-13.
элица 3 - Преобразователи вторичные серии DI
|
Наименование характеристики |
Значение характеристики для модели | |||||
|
DI10 |
DI15 |
DI25 |
DI30 |
DI32-1 |
DI35 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ты входных сигналов: | ||||||
|
от термопреобразователей юротивления1’ |
— |
Pt100 (W1oo=1,385O) Pt1 ООО (W1OOo= 1,3850) |
Pt100 (W100=1,385, W100=1,3916) |
— |
Pt100, PtIOOO (W1oo=1,385O) |
Pt100, Pt200, Pt500, Pt1000 (W100=1,3850) |
|
от преобразователей |рмоэлектрических2) |
— |
к, S, N, J, T |
К, J, R, S, В, E, T, N |
— |
В, Е, J, К, N, R, S, Т |
В, E, J, K, N, R, S, T |
|
сила постоянного тока |
от 4 до 20 мА |
от 0 до 20 мА, от 4 до 20 мА |
от 0 до 20 мА, от 4 до 20 мА |
от 0 до 20 мА, от 4 до 20 мА |
от 0 до 20 мА, от 4 до 20 мА |
от 0 до 20 мА, от 4 до 20 мА |
|
напряжение постоянного >ка |
— |
от 0 до 50 мВ; от 0 до 1 В; от 0 до 2 В: от 0 до 10 В |
от 0 до 1 В; от 0 до 5 В; от 1 до 5 В; от 0 до 10 В |
от 0 до 5 В; от 0 до 10 В |
от 0 до 50 мВ; от 0 до 1 В; от 0 до 2 В; от 0 до 10 В |
от 0 до 10 В |
|
иапазон преобразований: | ||||||
|
сигналов от ;рмопреобразователей ^противления |
— |
от минус 200 °C до плюс 850 °C |
от минус 200 °C до плюс 850 °C |
— |
от минус 200 °C до плюс 850 °C |
от минус 200 °C до плюс 850 °C |
|
I сигналов от эеобразователей ?рмоэлектрических |
— |
см.таблицу 4 |
см.таблицу 5 |
— |
см.таблицу 6 |
см.таблицу 7 |
|
иапазон отображаемых яачений (цифры) |
-1999...+9999 |
-1999...+9999 |
-1999...+9999 |
-999...+9999 |
-1999...+9999 |
-1999...+9999 |
|
ределы допускаемой □грешности преобразования ходного сигнала: |
— |
— | ||||
|
) от термопреобразователей □противления1’ |
— |
±(0,5 % ДИ + 1 ед. мл. разряда)3’ |
±(0,1 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,5 % ДИ+ 1 ед. мл. разряда)3’ |
+(0,04 % ДИ + 1 ед. мл. разряда)3’ |
|
) от преобразователей эрмоэлектрических:2’ | ||||||
|
К |
— |
±(0,3 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,3 % ДИ + 1 °C)3’ |
±(0,05 % ДИ + 1 °C)3’ |
|
J |
— |
±(0,3 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,3 % ДИ + 1 °C)3’ |
±(0,05 % ДИ + 1 °C)3’ |
|
Е |
— |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,3 % ДИ + 1 °C)3’ |
±t6?06 + 1 °C)3’ |
|
Т |
— |
±(0,3 % ди + 1 ед. мл. разряда)3’ |
±2 °C |
— |
±(0,3 % ДИ + 1 °C)3’ |
до 1 °с)3) I Дй'ф'ф —11----------- |
одолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
N |
— |
±(0,3 % ди + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,3 % ДИ + 1 °C)3’ |
±(0,06 % ДИ + 1 °C)3’ |
|
К, J, Е, Т, N в диапазоне ниже 0 °C) |
— |
— |
±(0,4 % ДИ + 1 ед. мл. разряда)3’ |
— |
— |
— |
|
R |
— |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,3 % ДИ + 1 °C)3’ |
±(0,07 % ДИ + 1 °C)3’ |
|
S |
— |
±(0,5 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,3 % ДИ + 1 °C)3’ |
±(0,06 % ДИ + 1 °C)3’ |
|
R, S диапазоне ниже 200 °C) |
— |
— |
±6 °C |
— |
— |
— |
|
В |
— |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,3 % ДИ + 1 °C)3’ |
±(0,1 % ДИ + 1 °C)3’ |
|
силы постоянного тока |
±(0,3% ди + 1 ед. мл. разряда) |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,1 % ди + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,02 % ДИ + 1 ед. мл. разряда)3’ |
|
напряжения эстоянного тока в /1апазоне: |
— | |||||
|
от 0 до 10 В |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,1 % ДИ + 1 ед. мл. разряда)3’ |
±(0.2 % ДИ + 1 ед. мл разряда)3’ |
±(0,01 % ДИ + 1 ед. мл. разряда)3’ |
|
от 0 до 5 В |
— |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,1 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,02 % ДИ + 1 ед. мл. разряда)3’ |
|
от 0 до 2 В |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— | |
|
от 0 до 1 В |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
|
от 1 до 5 В |
— |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
— |
— |
— |
|
от 0 до 2500 мВ, от 0 до 1250 мВ, от 0 до 600 мВ, от 0 до 300 мВ, от 0 до 150 мВ |
— |
— |
— |
— |
— |
±(0,03 % ди + 1 ед. мл. разряда)3’ |
|
от 0 до 75 мВ |
— |
— |
— |
— |
— |
±(0Д4Уо ДИ + уС^ё^ряда)3’ |
|
от 0 до 50 мВ |
— |
±(0,3 % ди + 1 ед. мл. разряда)3’ |
— |
— |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ | |
|
от 0 до 35 мВ, от 0 до 18 мВ |
— |
— |
— |
— |
— |
±(0,06 % ДИ + КедТ мл. р^ряда) |
Лист* frffflCTOB 14
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
инфицированный выход |
— |
— |
от 4 до 20 мА; от 0 до 20 мА, от 0 до 1 В; от 0 до 5 В; от 1 до 5 В; от 0 до 10 В |
— |
— |
от 4 до 20 мА; от 0 до 20 мА, от 0 до 10В |
|
эеделы допускаемой >грешности выходного 1гнала |
— |
- |
±0,3 % ДИ |
— |
— |
±0,1 % ДИ |
|
лапазон температур при юплуатации, °C |
от 0 до 60 |
от минус 20 до плюс 50 |
от 0 до 50 |
от 0 до 60 |
от минус 20 до плюс 50 |
от 0 до 60 |
|
лапазон температур при эанении. °C |
от минус 20 до плюс 80 |
от минус 30 до плюс 70 |
от минус 20 до плюс 50 |
от минус 20 до плюс 80 |
от минус 30 до плюс 70 |
от минус 20 до плюс 80 |
|
иапазон относительной аажности(без энденсации). % |
от 0 до 80 |
от 0 до 80 |
от 35 до 85 |
ДО 75 |
от 0 до 85 |
ДО 75 |
|
абаритные размеры, мм, эболее |
160 х 90 х 60 |
48 х 24 х 65 |
96 х 48 х 1Ю |
96 х 96 х 71 |
48 х 24 х 52 |
107 х 141 х 48 |
|
lacca. кг. не более |
0,3 |
0,05 |
0,3 |
0.53 |
0,1 |
0.45 |
|
тепень защиты оболочки э ГОСТ 14254-2015 |
IP65 |
IP54, IP65 |
IP66 |
IP54 |
IP65 |
IP54, IP65 |
Номинальные статические характеристики термопреобразователей сопротивления - по СТБ EN 60751-2011 и ГОСТ 6651-2004;
Номинальные статические характеристики преобразователей термоэлектрических - по СТБ ГОСТ Р 8.585-2004;
ДИ - диапазон измерений.
|блица 4 - Диапазоны измерений преобразователей вторичных DI15 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Преобразователь термоэлектрический по СТБ ГОСТ Р 8.585-2004 |
J (Fe-CuNi) К (NiCr-NiAI) Т (Cu-CuNi) N (NiCrSi-NiSi) S (PtRh-Pt) |
от минус 170 °C до плюс 950 °C от минус 270 °C до плюс 1350 °C от минус 270 °C до плюс 400 °C от минус 270 °C до плюс 1300 °C от минус 50 °C до плюс 1750 |
элица 5 - Диапазоны измерений преобразователей вторичных DI25 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Преобразователь термоэлектрический по СТБ ГОСТ Р 8.585-2004 |
J (Fe-CuNi) К (NiCr-NiAI) Е (NiCr-CuNi) Т (Cu-CuNi) N (NiCrSi-NiSi) R (PtRh-Pt) S (PtRh-Pt) В (PtRh-PtRh) |
от минус 200 °C до плюс 1000 °C от минус 200 °C до плюс 1370 °C от минус 200 °C до плюс 800 °C от минус 199,9 °C до плюс 400 °C от минус 200 °C до плюс 1300 °C отО °C до 1760 °C отО °C до 1760 °C от 0 °C до 1820 °C |
блица 6 - Диапазоны измерений еобразователей вторичных DI32-1 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Преобразователь термоэлектрический по СТБ ГОСТ Р 8.585-2004 |
J (Fe-CuNi) К (NiCr-NiAI) Е (NiCr-CuNi) Т (Cu-CuNi) N (NiCrSi-NiSi) R (PtRh-Pt) S (PtRh-Pt) В (PtRh-PtRh) |
от минус 170 °C до плюс 950 °C от минус 270 °C до плюс 1350 °C от минус 270 °C до плюс 1000 °C от минус 270 °C до плюс 400 °C от минус 270 °C до плюс 1300 °C от минус 50 °C до плюс 1768 °C от минус 50 °C до плюс 1750 °C от 80 °C до 1820 °C _____ |
[блица 7 - Диапазоны измерений преобразователей вторичных DI35 при работе с различными первичными преобразователями температуры
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Преобразователь термоэлектрический по СТБ ГОСТ Р 8.585-2004 |
J (Fe-CuNi) К (NiCr-NiAI) Е (NiCr-CuNi) Т (Cu-CuNi) N (NiCrSi-NiSi) R (PtRh-Pt) S (PtRh-Pt) В (PtRh-PtRh) |
от минус 210 °C до плюс 1200 °C от минус 250 °C до плюс 1270 °C от минус 260 °C до плюс 1000 °C от минус 240 °C до плюс 400 °C от минус 250 °C до плюс 1300 °C от 0 °C до 1760 °C от 0 °C до 1760 °C от 100 °C до 1810 °C |
блица 8 - Преобразователи вторичные серии CS
|
Наименование характеристики |
Значение характеристики для модели | ||||
|
CS4R |
CS4M |
CS6S |
CS6L |
CS6H | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1пы входных сигналов: | |||||
|
от термопреобразователя (противления1* |
Pt100 (W100=1,385, W100=1,3916) |
Pt 100 (W,00=1,385, W100=1,3916) |
Pt100 (W100=1,385, W100=1,3916) |
Pt100 (W100=1,385, W100=1,3916) |
Pt100 (W100=1,385, W100=1,3916) |
|
от преобразователей (рмоэлектрических2* |
К, J, R, S, В, E, T, N |
К, J, R, S, В, Е, Т, N |
К, J, R, S, В, Е, Т, N |
К, J, R, S, В, E, T, N |
К, J, R, S, В, E, T, N |
|
сила постоянного тока |
от 0 до 20 мА, |
от 0 до 20 мА, |
от 0 до 20 мА, |
от 0 до 20 мА, |
от 0 до 20 мА, |
|
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА | |
|
напряжение постоянного тока |
от 0 до 1 В; |
от 0 до 1 В; |
от 0 до 1 В; |
от 0 до 1 В; |
от 0 до 1 В; |
|
от 0 до 5 В; |
от 0 до 5 В; |
от 0 до 5 В: |
от 0 до 5 В; |
от 0 до 5 В: | |
|
от 1 до 5 В; |
от 1 до 5 В; |
от 1 до 5 В; |
от 1 до 5 В: |
от 1 до 5 В; | |
|
от 0 до 10 В |
от 0 до 10 В |
от 0 до 10 В |
от 0 до 10 В |
от 0 до 10 В | |
|
иапазон преобразований и эгулирования входного сигнала: | |||||
|
। от термопреобразователей ^противления1’ |
от минус 200 °C до плюс 850 °C |
от минус 200 °C до плюс 850 °C |
от минус 200 °C до плюс 850 °C |
от минус 200 °C до плюс 850 °C |
от минус 200 °C до плюс 850 °C |
|
I от преобразователей эрмоэлектрических2’ |
см.таблицу 9 |
см.таблицу 9 |
см.таблицу 10 |
см.таблицу 10 |
см.таблицу 10 |
|
иапазон отображаемых значений 1ифры) |
-1999...+9999 |
-1999...+9999 |
-2000... + 10000 |
-2000... + 10000 |
-2000. +10000 |
|
ределы допускаемой □грешности преобразования ходного сигнала: | |||||
|
) от термопреобразователей □противления |
±(0,1 % ДИ + 1 ед. мл. разряда)3* или ±1 °C4’ |
±(0,1 % ДИ + 1 ед. мл. разряда)3’ или ±1 °C 4) |
±(0,1 % ДИ + 1 ед. мл. разряда)3 |
±(0,1 % ДИ + 1 ед. мл. разряда)3 |
±(0,1 % ДИ + 1 ед. мл. разряда)3 |
|
) от преобразователей эрмоэлектрических2’ | |||||
|
К, J, R, S, В, Е, N, |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ или ±2 °C 4* |
±(0,2 % ДИ + 1 ед. мл. разряда)3* |
±(0,2 % ДИ + 1 ед. мл. разряда)3* |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
|
Т |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ или ±2 °C4* |
±(0,2 % ДИ + 1 ед. мл. разряда)3* или ±2 °C4* |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3* |
±(0,2 %.ДИ + 1 ед. мл. разряда)3’ |
|
R. S (в диапазоне ниже 200 °C) |
±6 °C |
±6 °C |
±6 °C |
±6 °C |
/ /±бВД \ |
|
К, J, N, Т. Е (в диапазоне ниже 0 °C) |
±(0,4 % ДИ + 1 ед. мл. разряда)3* |
±(0,4 % ДИ + 1 ед. мл. разряда)3’ |
±(0,4 % ДИ + 1 ед. мл. разряда)3’ |
±(0,4 % ДИ + 1 ед. мл. разряда)3’ |
|(?,4%ди й )! 1 ед. мд. разряда) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
силы постоянного тока и шряжения постоянного тока |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
±(0,2 % ДИ + 1 ед. мл. разряда)3’ |
|
иапазон температур при <сплуатации, °C |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
|
иапазон температур при эанении,°C |
от минус 20 до плюс 50 |
от минус 20 до плюс 80 |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 |
|
иапазон относительной пажности (без конденсации), % |
от 35 до 85 |
от 35 до 85 |
от 35 до 85 |
от 35 до 85 |
от 35 до 85 |
|
абаритные размеры, мм, не олее |
100 х 75 х 22,5 |
112 х 48 х 24 |
48 х 48 х 60 |
96 х 96 х 60 |
96 х 48 х 60 |
|
lacca, кг, не более |
0,15 |
0,12 |
0,11 |
0,22 |
0,16 |
|
степень защиты оболочки по ОСТ 14254-2015 |
- |
IP66 |
IP66 |
IP66 |
IP66 |
Номинальные статические характеристики термопреобразователей сопротивления - по СТБ EN 60751-2011 и ГОСТ 6651-2004;
Номинальные статические характеристики преобразователей термоэлектрических - по СТБ ГОСТ Р 8.585-2004;
ДИ - диапазон измерений;
Выбирают большее из значений.________________
блица Г Диапазоны измерений преобразователей вторичных CS4x при работе с различными первичными преобразователями температуры
|
Первичный преобразоватег |
Тип первичного преобразователя |
Максимальный д; . пазон измерений |
|
Преобразователь термоэлектрический по СТБ ГОСТ Р 8.585-2004 |
J (Fe CuNi) К (NiCr-NiA!) Е (NiCr-CuNi) Т (Cu-CuNi) N (NiCrSi-NiSi) R (PtRh-Pt) S (PtRh-Pt) В (PtRh-PtRh) |
от минус 200 °C до плюс 1000 °C от минус 200 °C до плюс 1370 °C от минус 200 °C до плюс 800 °C от минус 199,9 °C до плюс 400 °C от минус 200 °C до плюс 1300 °C от 0 °C до плюс 1760 °C от 0 °C до плюс 1760 °C от 0 °C до 1820 °C |
|
>блица 10 - Диапазоны измерений преобразователей вто |
ричных CS6x при работе с различными первичными преобразователями температуры | |
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Преобразователь термоэлектрический по СТБ ГОСТ Р 8 585-2004 |
J (Fe-CuNi ) К (NiCr-NiAI) Е (NiCr-CuNi) Т (Cu-CuNi) N (NiCrSi-NiSi) R (PtRh-Pt) S (PtRh-Pt) В (PtRh-PtRh) |
от минус 200 °C до плюс 1000 °C от минус 200 °C до плюс 1370 °C от минус 200 °C до плюс 800 °C от минус 200 °C до плюс 400 °C от минус 200 °C до плюс '300 от 0 °C до плюс 1760 °C от 0 °C до плюс 1760^°С от 0 °C до 1820 -- \ —ЩдщтХ / |
Ли;
Документов
14
5лица 11 - Преобразователи вторичные серии TI
|
Наименование характеристики |
Значение характеристики для модели | ||
|
TIF50 |
TIF52 | ||
|
1 |
2 |
3 | |
|
рвичный преобразователь температуры |
термопреобразователи сопротивления1’ типов Pt1OO; PtWOO; Nil00 | ||
|
преобразователи термоэлектрические 2) типов J, К, Е, Т, N, R, S, В | |||
|
терморезистор | |||
|
термодатчик с зависимостью напряжения от температуры | |||
|
апазон измерений |
см.таблицу 12 | ||
|
•еделы допускаемой приведенной погрешности аналого-цифрового еобразования |
±0,1 % ДИ 3) |
±0,05 % ДИ 3) | |
|
[апазон отобрзжаемых знэчений (цифры) |
-9999...+99999 |
-9999...+99999 | |
|
эеделы допускаемой погрешности преобразования входного сигнала: от термопреобразователей сопротивления1’ |
±0.1 °C в диапазоне температур от минус 200 °C до плюс 200 °C ±(0,1 °C + 0,01 %(ТИЗМ- 200 °C)) в диапазоне температур свыше 200 °C | ||
|
от преобразователей термоэлектрических2’ | |||
|
Е, J т |
±(0,3 °C + 0,2 % Тизм) в диапазоне от минус 150 °C до 0 °C ±(0,3 °C + 0,03 % Тизм) в диапазоне свыше 0°С ±(0.4 °C + 0,2 % Тизм) в диапазоне от минус 150 °C до 0 °C ±(0,4 °C + 0,01 % Тизм) в диапазоне свыше 0 °C | ||
|
R, S |
±(1,45 °C + 0,12 % (Тизм- 400 °C)) в диапазоне от 50 °C до 400 °C ±(1,45 °C + 0,01 % (Тизм- 400 °C)) в диапазоне от 400 °C до 1600 °C | ||
|
В к |
±(1,7 °C + 0,2 % (Тизм - 1000 °C)) в диапазоне от 450 °C до 1000 °C ±1,7 °C в диапазоне свыше 1000 °C ±(0,4 °C + 0,2 % Тизм) в диапазоне от минус 150 °C до 0 °C ±(0,4 °C + 0,04 % Тизм) в диапазоне от 0 °C до 1300 °C | ||
|
N |
±(0,5 °C + 0,2 % Тизм) в диапазоне от минус 150 °C до 0 °C ±(0,5 °C + 0,03 % Тизм) в диапазоне свыше 0 °C | ||
|
) от терморезисторов |
±0,01 5% RM3M | ||
|
от термодатчика с зависимостью напряжения от температуры |
±(10 мкВ + 0,03 % иизм) в диапазоне до 1160 мВ ±(15 мкВ + 0,07 % 1)изм) в диапазоне свыше 1160 мВ | ||
|
ределы допускаемой погрешности выходного сигнала 4) |
±0,03 % ДИ 3) | ||
|
ределы допускаемой погрешности компенсации температуры элодного спая |
±0,8 С | ||
|
аксимальное сопротивление соединительных проводов на входе |
50 Ом для ТС (3-х проводная схема); 250 Ом для остальных датчике | ||
|
1 |
2 |
з |
|
ифицированный выход |
конфигурируемый: от 4 до 20 мА или от 20 до 4 мА, 2-х проводная схема | |
|
шряжение питания постоянного тока, В |
без взрывозащиты: от 14,5 до 45 с взрывозащитой: от 14,5 до 30 | |
|
1апазон температур при эксплуатации, °C |
от минус 20 до плюс 85 | |
|
1апазон температур при хранении, °C |
от минус 40 до плюс 85 | |
|
юпазон относительной влажности (без конденсации), % |
от 35 до 85 | |
|
баритные размеры, мм, не более |
150 х 120 х 128 | |
|
асса, кг, не более |
1,5 | |
|
■епень защиты оболочки по ГОСТ 14254-2015 |
IP66 | |
|
1 Номинальные статические характеристики термопреобразователей сопротивления - по ГОСТ 6651-2004; ’ Номинальные статические характеристики преобразователей термоэлектрических - по СТБ ГОСТ Р 8.585-2004; ’ ДИ - диапазон измерений. ’ Пределы допускаемой погрешности преобразователя вторичного вычисляются суммированием погрешности преобразования входного сигнала и югрешности выходного сигнала. Примечание - Тизы, R„3M, 11изм - измеренное значение температуры (сопротивления, напряжения). | ||
|
Первичный преобразователь |
Тип первичного преобразователя |
Максимальный диапазон измерений |
|
Термопреобразователь сопротивления по ГОСТ 6651-2004 |
Pt100 PtWOO Ni100 |
от минус 200 °C до плюс 850 °C от минус 200 °C до плюс 850 °C от минус 60 °C до плюс 250 °C |
|
Преобразователь термоэлектрический по СТБ ГОСТ Р 8.585-2004 |
J (Fe-CuNi) К (NiCr-NiAI) E (NiCr-CuNi) T (Cu-CuNi) N (NiCrSi-NiSi) R (PtRh-Pt) S (PtRh-Pt) В (PtRh-PtRh) |
от минус 210 °C до плюс 1200 °C от минус 270 °C до плюс 1372 °C от минус 270 °C до плюс 1000 °C от минус 270 °C до плюс 400 °C от минус 270 °C до плюс 1300 °C от минус 50 °C до плюс 1768 °C от минус 50 °C до плюс 1768 °C fTT от 0 °C до 1820 °C ХУ'ГЖ. |
|
Терморезистор |
от 0 до 8370 Ом | |
|
Термодатчик с зависимостью напряжения от температуры |
от минус 500 до плюс 1800 мВ | |
Лист 11 Листов 14
элица 13 - Преобразователи вторичные серии DI моделей DIHxx
|
Наименование характеристики |
Значение характеристики для модели | |
|
DIH50 |
DIH52 | |
|
апазон измерений силы постоянного тока |
от 4 до 20 мА | |
|
1апазон отображаемых значений (цифры) |
-9999...+99999 | |
|
•еделы допускаемой приведенной погрешности аналого-фрового преобразования |
±0,1 ДИ 1) |
±0,05 ДИ 1) |
|
1апазон температур при эксплуатации, °C |
от минус 20 до плюс 85 |
от минус 20 до плюс 70 |
|
1апазон температур при хранении, °C |
от минус 20 до плюс 85 | |
|
1апазон относительной влажности (без конденсации), % |
от 35 до 85 | |
|
баритные размеры, мм, не более |
150 х 127 х 139 | |
|
эсса, кг, не более |
1,5 (алюминий) 3.7 (сталь) | |
|
■епень защиты оболочки по ГОСТ 14^54-2015 |
IP66 | |
|
ДИ - диапазон измерений. __________ | ||
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации преобразователя методом типографической печати.
Комплектность
В комплект поставки входят:
- преобразователь;
- руководство по эксплуатации;
- паспорт
- методика поверки МРБ МП.1835-2014.
ТЕХНИЧЕСКИЕ ДОЮ МЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).
МРБ МП.1835-2014 Преобразователи вторичные серий DI, TIE, CS, CF. Методика поверки.
Заключение
Преобразователи вторичные серий DI, TIF, CS соответствуют документации фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).
Преобразователи соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационные номера сертификата соответствия № ТС RU C-DE.AB72.B.01708 от 25.09.2015 и деклараций о соответствии: ТС N RU fl-DE.AB29.B.O4763 от 15.05.2015, ТС N RU Д-ЮЕ.АВ29.В.О4766 от 15.05.2015).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытании средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, теп. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Смотрите также
