Установки высоковольтные измерительные (испытательные) УПУ-21

Назначение

Установки высоковольтные измерительные (испытательные) УПУ-21 (далее - установка) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для измерения тока утечки изоляции электротехнических и радиоэлектронных изделий по постоянному току.

Область применения - научно-исследовательская, а также иены гательная деятельность на предприятиях радио- и электротехнической продукции.

Описание

Установка представляет собой регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенным измерителем.

Установки изготовляют в трех модификациях - УПУ-21. УПУ-21/1. УПУ-21/2, отличающиеся диапазоном выходного напряжения и диапазоном тока срабатывания защи ты. Принцип действия установок основан на преобразовании напряжения переменного тока 230 В от сети питания через повышающий трансформатор в напряжения постоянного или переменного тока, регулируемое автотрансформатором.

Измерение тока утечки осуществляется с помощью встроенного датчика тока. Фотографии общего вида средства измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средства измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не отпо-

таблице 2.

сящиеся к обязательным метрологическим требованиям: представлены в

Таблица 2

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится лицевую панель установки.

Поверка осуществляется по МН МН. 1081-2002 «Система обеспечения единства измерений Республики Беларусь. Установка высоковольтная измерительная (испытательная) УПУ-21. Методика поверки» в редакции извещения № 2 об изменении методики поверки, по МРБ МП. 1445-2005 «Система обеспечения единства измерений Республики Беларусь. Установки высоковольтные измерительные (испытательные) УПУ-21/1, УПУ-21/2. Методика поверки» в редакции извещения № 1 об изменении методики поверки.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ РБ 100039847.061-2004 «Установки высоковольтные измерительные (испытательные) УПУ-21. Технические условия» (извещение УШЯИ.4-2023 об изменении № 3);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011).

методику поверки:

МП МП. 1081-2002 «Система обеспечения единства измерений Республики Беларусь. Установка высоковольтная измерительная (испытательная) УПУ-21. Методика поверки» в редакции извещения № 2 об изменении методики поверки (для установок УПУ-21).

МРБ МП. 1445-2005 «Система обеспечения единства измерений Республики Беларусь. Установки высоковольтные измсрителы1ыс(испытательныс) УПУ-21/1. УПУ-21/2. Методика поверки» в редакции извещения № 1 об изменении методики поверки (для установок УПУ-21/1 и УПУ-21/2).

Перечень средств поверки: представлен в таблице 4.

Таблица 4                _____________ ____ ______

__________              Наименование и тип средств поверки         ____

Термогигрометр UNITES S TUB 1__

Ампервольтметр Ц4311______________________________________________________

Элсктросскундомер ПВ-53__________

Киловольтметр С502__

Миллиамперметр М244

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: отсутствует

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: установки высоковольтные измерительные (испытательные) УПУ-21 соответствуют требованиям ТУ РБ 100039847.061-2004. ТР ТС 020/2011, ТР ТС 004/2011.

11роизводитель средств измерений

ОАО «МНИПИ»

ул. Я.Коласа, 73,

220) 13, г. Минск. Республика Беларусь,

Телефон: +375 17 270-01-00

е-m a i 1: mn i pi@m n i p i. by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метро; 1 огии» (БелГИ М)

Республика Беларусь. 220053. г. Минск, Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор Бел ТИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

УПУ-21/2

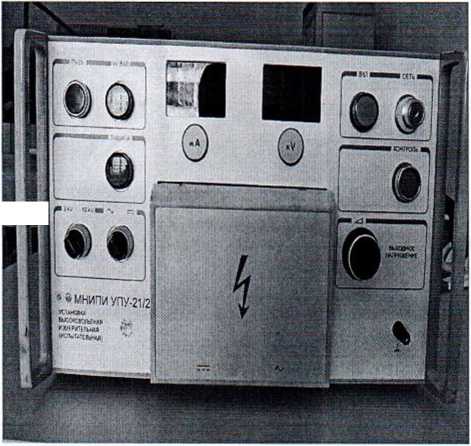

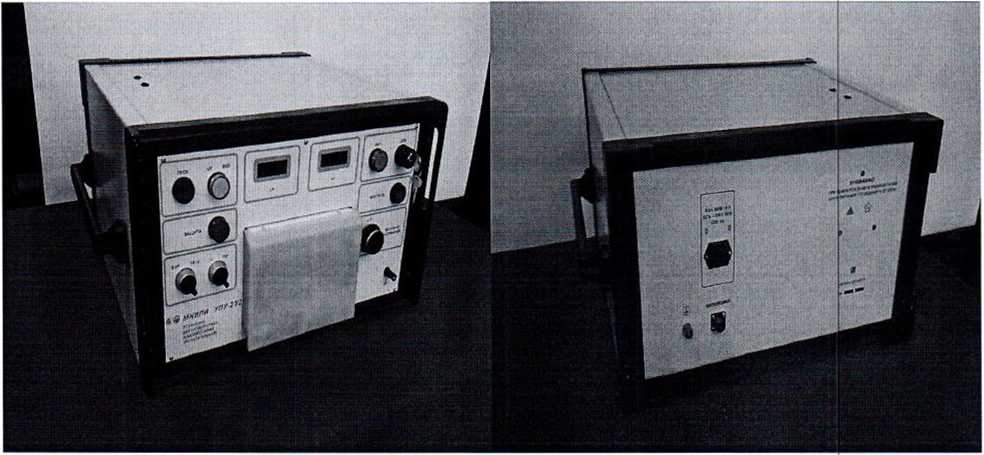

Рисунок 1.1 - Фотографии общего вида установок УНУ-21, УПУ-21/1 (изображение носит иллюс тративный характер)

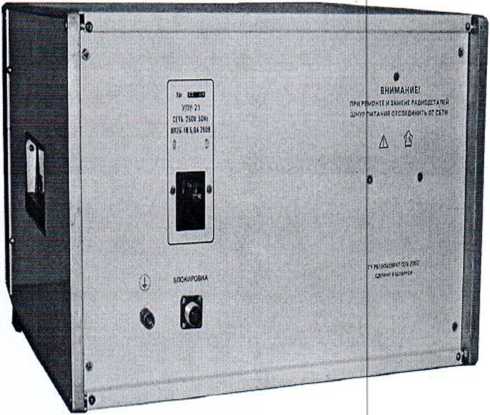

Рисунок 1.2 - Фотографии общего вида установок УПУ-21, УПУ-21/1L УПУ-21/2 до внесения изменений в описание типа (изображение носит иллюстративный характер)

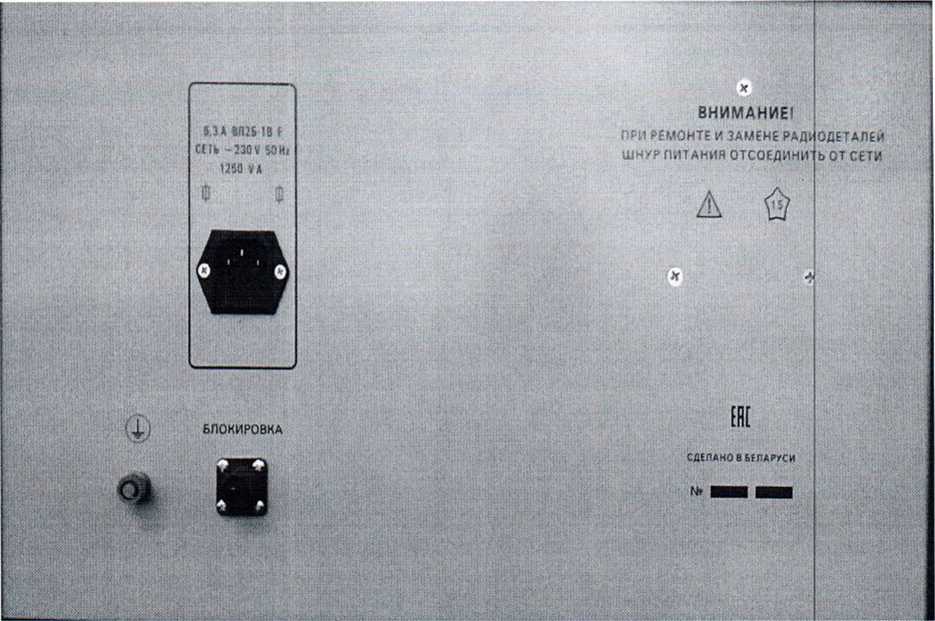

Рисунок 1.3 - Фотография маркировки установки (изображение носит иллюстративный характер)

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

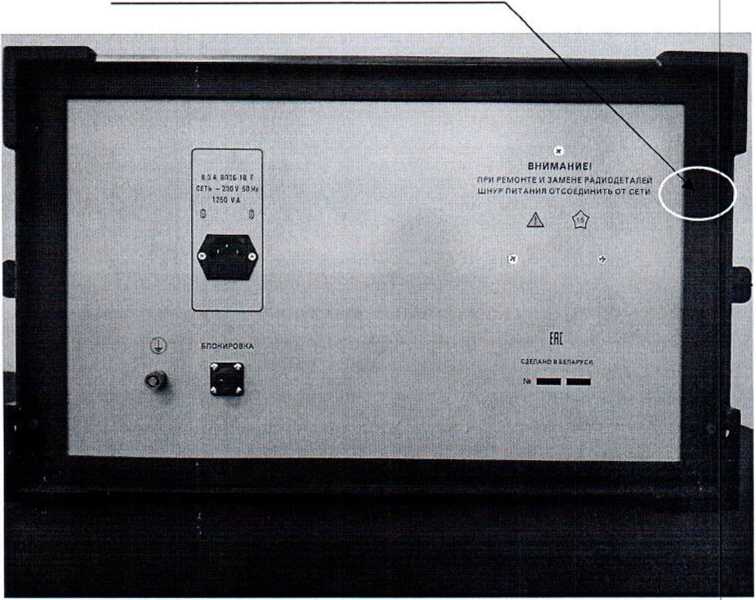

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

[ля нанесения знака иоверки

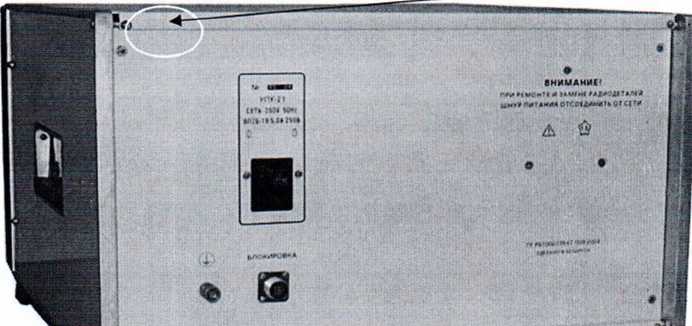

Рисунок 2.2 - Схема (рисунок) с указанием места для нанесения знака поверки до внесения изменений в описание типа

Приложение 3 (обязательное) Схема пломбировки от несанкционированного доступа

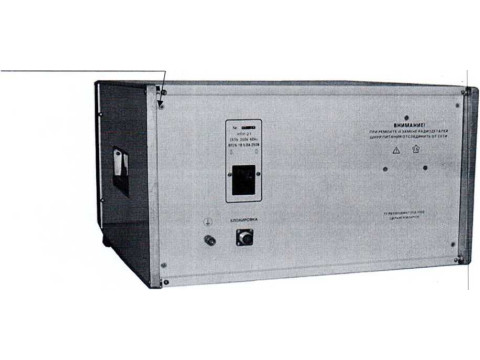

Место пломбировки от несанкционированного доступа

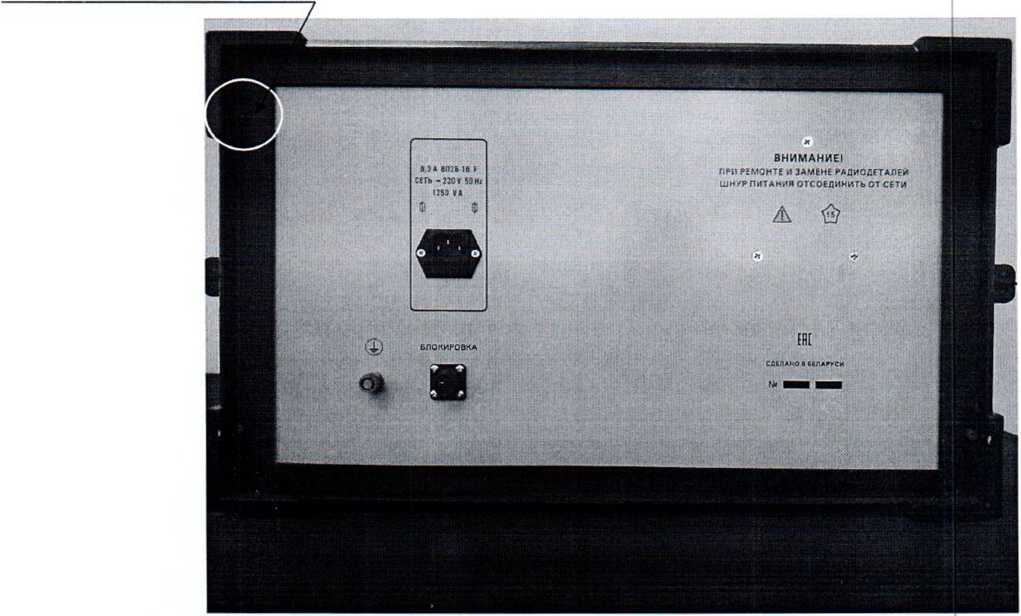

Рисунок 3.1 - Схема пломбировки от несанкционированного досгуна

Место пломбировки от несанкционированного доступа

Рисунок 3.2 - Схема пломбировки от несанкционированного досгуна до внесения изменений в описание типа
