Источники питания постоянного тока программируемые Б5-89, Б5-89/1

Назначение

Источники питания постоянного тока программируемые Б5-89 и Б5-89/1 (в дальнейшем - источники питания) предназначены для воспроизведения напряжения постоянного тока и (или) силы постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Источники питания могут быть применены при эксплуатации, наладке, контроле, ремонте приборов и систем различного назначения.

Описание

Принцип действия и работа.

Источники питания представляют собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителями обратной связи по напряжению и по току.

Источники питания могут работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки источника.

Источники питания имеет функцию управления выходными токами и напряжениями с внешнего компьютера посредством интерфейса USB.

Для индикации выходного напряжения и тока в источниках питания применены встроенные индикаторы напряжения и тока.

Источники питания выполнены по единой схеме, отличающейся типами комплектующих элементов.

Внешний вид источников питания приведен на рисунке 1

Схема с указанием нанесения знака поверки в виде клейма-наклейки приведена в приложении (приложение А, рисунок А.2).

Места нанесения оттиска знака поверки и оттиска клейма ОТК указано в ппиштаниии

А, рисунок А.1 (вид источника питания сзади).                              ft

---

Лист 1 Листдв?

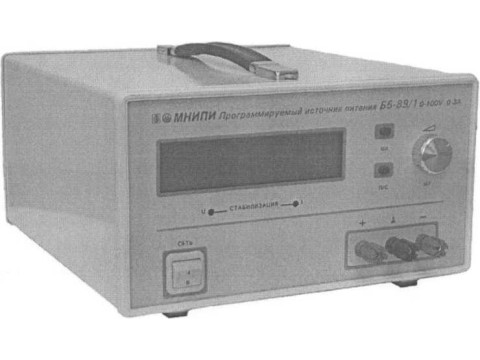

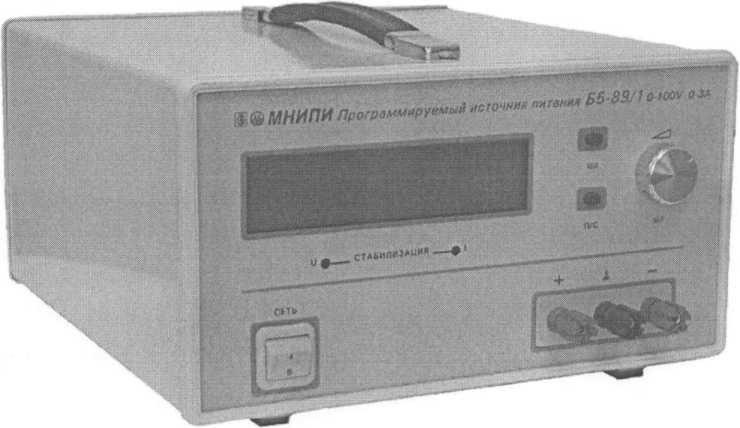

Рисунок 1 - Внешний вид источника питания

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон установки и пределы абсолютной погрешности установки выходного напряжения и выходного тока приведены в таблице 1.

Таблица 1

Нестабильность выходного напряжения и выходного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, исключая время установления рабочего режима, приведена в таблице 2.

Таблица 2

Нестабильность выходного напряжения источников питания при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации напряжения за время измерения от 1 до 10 с не более ±0,05 %.

Нестабильность выходного тока источников питания при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации тока за время измерения от 1 до 10 с не более ±0,2 %.

Нестабильность выходного напряжения источников питания при изменении тока нагрузки на выходных клеммах источников питания в режиме стабилизации напряжения за время измерения от 1 до 10 с не более ±1 %.

Нестабильность выходного тока источников питания при изменении напряжения на нагрузке в режиме стабилизации тока за время измерения от 1 до 10 с не более ±5 % при минимальных токах нагрузок и не более ±0,5 % при максимальных токах нагрузок.

Пульсации выходного напряжения источников питания в режиме стабилизации напряжения не более 1,0 мВ эффективного значения.

Пульсации выходного тока источников питания в режиме стабилизации тока не более 1 %,

Питание источников питания осуществляется от сети переменного тока напряжением (230 ± 23) В, частотой (50 ±0,4) Гц.

Мощность, потребляемая источниками питания от сети питания переменнат^тщ® напряжением 230 В частотой 50 Гц, не более 700 В-А.                         I fes®"

Габаритные размеры источников питания не более

Масса источников питания не более

384x301x169 мм.

13 кг.

Источники питания по устойчивости и прочности при климатических воздействиях удовлетворяют требованиям, установленным для приборов группы 2 ГОСТ 22261-94

Рабочие условия применения:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

Предельные условия транспортирования:

от плюс 5 °C до плюс 40 °C;

до 80 % при температуре плюс 25 °C;

от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

Источники питания соответствуют

ГОСТ 12.2.091 для оборудования класса

от минус 30 °C до плюс 50 °C;

до 95 % при температуре плюс 25 °C;

от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) требованиям безопасности, установленным защиты I, категория монтажа II, степень

загрязнения 2, атакже ТУ BY 100039847.102-2011.

Степень защиты оболочки IP20 по ГОСТ 14254-96.

Показатели надежности:

1 средняя наработка на отказ не менее 10 000 ч;

2 средний срок службы не менее 5 лет;

3 среднее время восстановления работоспособности источников питания не более 4 ч.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель источника питания методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Состав комплекта поставки источников питания приведен в таблице 3

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования»;

ТУ BY 100039847.102-2010 «Источники питания постоянного тока программируемые Б5-89, Б5-89/1 Технические условия»;

МРБ МП.2115-2010 «Источник питания постоянного тока программируемые

Б5-89, Б5-89/1 Методика поверки».

Заключение

Источники питания постоянного тока программируемые Б5-89, Б5-89/1 соответствуют ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100039847.102-2010.

Межповерочный интервал - не более 12 месяцев (для источников питания, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный цент БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025
