Описание типа
Назначение
Преобразователи измерительные многофункциональные ЕТ (в дальнейшем -ПИМ), предназначены для измерения параметров трехпроводных и чстырехпроводных электрических сетей переменного тока частотой 50 Гц и передачи их значений в локальную информационную сеть автоматизированной системы диспетчерского контроля.
ПИМ применяют для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Описание
ПИМ построен по принципу дискретного преобразования аналогового сигнала в цифровой, вычисления параметров электрических цепей переменного тока и сохранения их значений в памяти прибора в виде периодически обновляемых массивов данных.
Результаты преобразований считываются в цифровом виде по одному или двум интерфейсам передачи данных RS-485 интеллектуальными устройствами верхнего уровня.
ПИМ выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях или DIN-рсйку с передним присоединением монтажных проводов.
ПИМ изготавливаются для нужд народного хозяйства и относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
Измеряемые параметры трехпроводных и чстырехпроводных электрических сетей приведены в таблице 1.

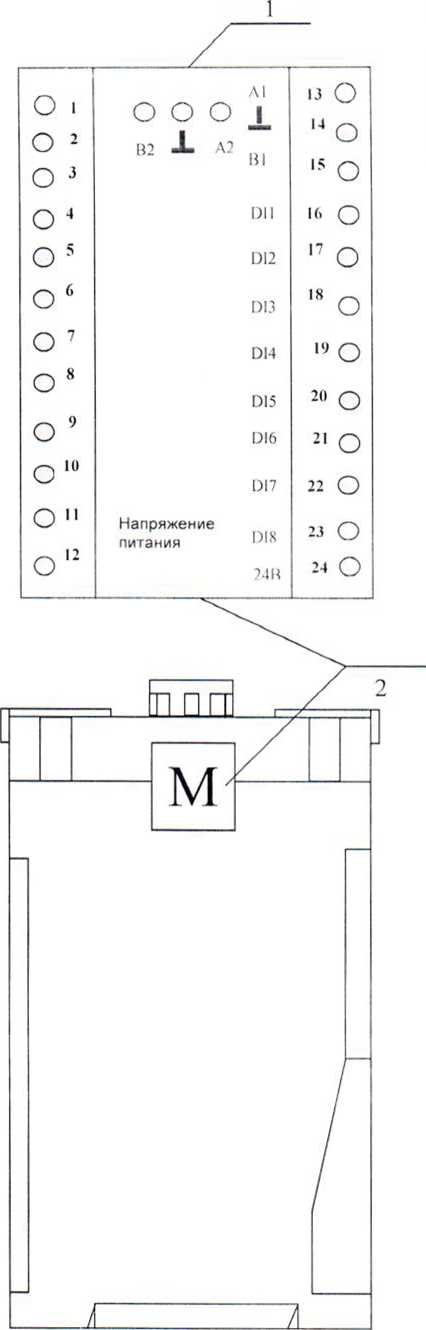

Рисунок 1. Внешний вид преобразователей многофункциональных измерительных ЕТАБВ-232. .. 'L.rK,
Стык основания и крышки пломбируется наклейками пломбировочпыцфг'б55с^<ш1ва-
ющими защиту от несанкционированного доступа:
1 - место наклейки штампа ОТК, II । )
2 - место наклейки штампа поверителя #

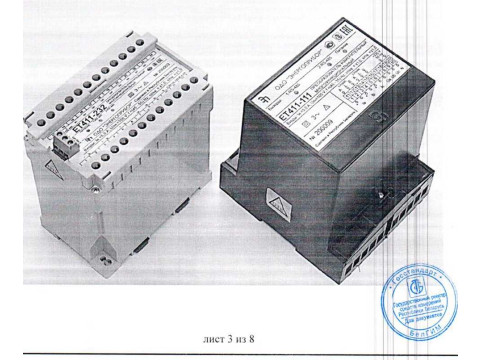

Рисунок 2. Внешний вид преобразователей многофункциональных измерительных ЕТАБВ-111.
Стык основания и крышки пломбируется наклейками пломбировочными, обеспечивающими защиту от несанкционированного доступа:
1 - место наклейки штампа ОТК,
2 - место наклейки штампа поверителя

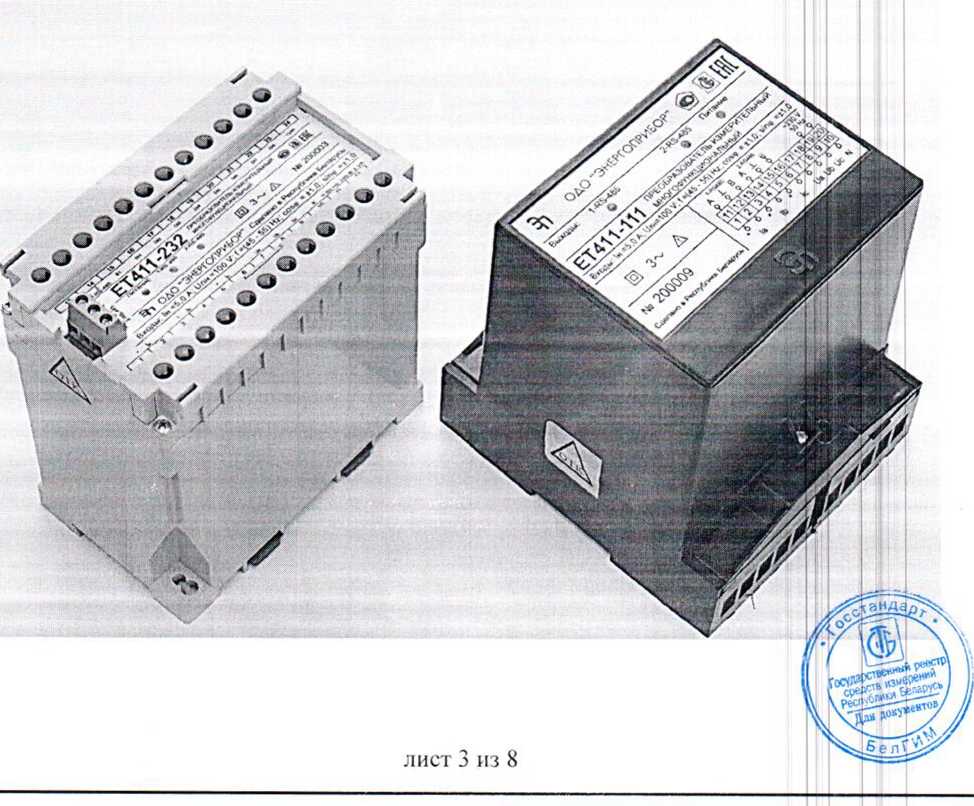

Рисунок 2 - Фотография общего вида
Описание типа средств измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Параметры трехпроводных и четырехпроводных электрических сетей. измеряемые ПИМ соответствуют таблице 1.
Таблица 1
|
Е |
Табв-где |
Структура условного обозначения преобразователя ЕТ (ПИМ ЕТ) | |||||||
|
А |
Набор измеряемых параметров | ||||||||
|
1 |
ЕТ1БВ-ГДЕ ' U, I | ||||||||
|
2 |
ЕТ2БВ-ГДЕ |
U. 1. Р | |||||||
|
3 |
ЕТЗБВ-ГДЕ |
U, 1, Р, Q, S | |||||||
|
4 |
ЕТ4БВ-ГДЕ |
U. I, Р, Q, S, F, coscp | |||||||
|
Б |
Номинальные линейное (междуфазное) / Фазное напряжения, В | ||||||||
|
1 |
ЕТА IB-ГДЕ |
илн=100/ифн=100/\3 | |||||||
|
2 |
ЕТА2В-ГДЕ |
илн=380 / ифн=380/х/3 | |||||||
|
3 |
ЕТАЗВ-ГДЕ |
илн=100 / ифн= 100/^3, питание от измерительной цепи | |||||||
|
в |
Номинальный фазный ток | ||||||||
|
0 |
ЕТ1Б0-ГДЕ |
Фазные токи не измеряются | |||||||
|
1 |
ЕТАБ1-ГДЕ |
1фн=5 А | |||||||
|
2 |
ЕТАБ2-ГДЕ |
1фн=2.5 А | |||||||
|
3 |
ЕТАБЗ-ГДЕ |
1фн=1 А | |||||||
|
4 |
ЕТАБ4-ГДЕ |
1фн=0,5 А | |||||||
|
г |
Габаритные размеры, мм | ||||||||
|
1 |
ЕТАБВ-101, ЕТАБВ-111. ЕТАБВ-121 |
110*120*125 мм. нижнее присоединение монтажных проводов | |||||||
|
2 |
ЕТАБВ-2ДЕ |
118*70*125 мм, верхнее приефдрнекие Монтажных проводов | |||||||
|
д |
Параметры источника питания | ||||||||
|
0 |
ЕТАЗВ-101ИЛИ ЕТАЗВ-20Е |
Питание от измерительной цепи | |||||||
|
1 |
ЕТА1В-11Е или ЕТА2В-11Е; ЕТА 1 В-21Е или ЕТА2В-21Е |
Переменное напряжение ~ 220 В. 50 Гц | |||||||
|
2 |
ETAIB-12E или ETA2B-I2E; ЕТА1В-22Е или ЕТА2В-22Е |
Переменное напряжение ~ 230 В, 50 Гц | |||||||
|
3 |
ЕТА1В-23Е или ЕТА2В-23Е |
Переменное или постоянное напряжение к 2^0 В | |||||||
|
Е |
Наличие дискретных входных сигналов 1)1 (ТС) | ||||||||
|
1 |
ЕТАБВ-1Д1 или ЕТАБВ-2Д1 |
Пет | |||||||
|
2 |
ЕТАБВ-2Д2 |
8 D1 | |||||||
2. Серия, исполнение, номинальные значения входных токов и напряжений, мощностей, параметры питания соответствуют таблице 2.
Таблица 2
|
s S и с |
Модификация |
Номинальные значения измеряемых параметров |
В ПИЗ |
ид а ния | |||||||||
|
Ток фазы, 1н, А |
Напряж. фазное, 11нф. В |
Напряж. линейное (междуфаз-ное), Е)нл, В |
Мощность фазы, Рнф, Вт Онф. вар 8нф, ВА |
Мощность!, Рн2, Вт QhZ, вар ShZ, В А | |||||||||
|
о о т— ш |
ЕТПО-ГДЕ |
- |
100А/3 |
100 |
- |
- |
230 R 220 В L |
.50 Гц. ли , 50 Гц, ли 20 В | |||||
|
ЕТ111-ГДЕ |
5,0 |
- |
- | ||||||||||
|
ЕТ112-ГДЕ |
2,5 |
- |
- | ||||||||||
|
ЕТ113-ГДЕ |
1,0 |
- |
- | ||||||||||
|
ЕТ114-ГДЕ |
0,5 |
- |
- | ||||||||||
|
ЕТ120-ГДЕ |
380/^3 |
380 |
- |
- | |||||||||
|
ЕТ121-ГДЕ |
5,0 |
- |
- | ||||||||||
|
ЕТ122-ГДЕ |
2,5 | ||||||||||||
|
ЕТ123-ГДЕ |
1,0 |
- |
- | ||||||||||
|
ЕТ124-ГДЕ |
0,5 |
- |
- | ||||||||||
|
ЕТ 130-ГОЕ |
- |
100/V3 |
100 |
измерительная цепь | |||||||||
|
ЕТ131-ГОЕ |
5,0 |
- |
- | ||||||||||
|
ЕТ132-Г0Е |
2,5 |
- |
- | ||||||||||
|
ЕТ133-Г0Е |
1,0 |
- |
- | ||||||||||
|
ЕТ134-Г0Е |
' 0,5 |
- |
- | ||||||||||
|
ЕТ200 |
ЕТ211-ГДЕ |
5,0 |
100/V3 |
100 |
288,7 |
866,0 |
230 Е 220 В । —2 |
,50 Гц, ли , 50 Гц, ли 20 В | |||||
|
ЕТ212-ГДЕ |
2,5 |
144,3 |
433.0 | ||||||||||
|
ЕТ213-ГДЕ |
1,0 |
57,74 |
173,0 | ||||||||||
|
ЕТ214-ГДЕ |
0,5 |
28,87 |
86,60 | ||||||||||
|
ЕТ221-ГДЕ |
5,0 |
380А/3 |
380 |
1100 |
3300 | ||||||||
|
ЕТ222-ГДЕ |
2,5 |
550,0 |
1650 | ||||||||||
|
ЕТ223-ГДЕ |
1,0 |
220,0 |
660,0 | ||||||||||
|
ЕТ224-ГДЕ |
0,5 |
110,0 |
330,0 | ||||||||||
|
ЕТ231-Г0Е |
5,0 |
ЮОЛ/З |
100 |
288,7 |
866,0 |
и |
змерительная цепь' | ||||||
|
ЕТ232-Г0Е |
2,5 |
144,3 |
433,0 | ||||||||||
|
ЕТ233-Г0Е |
1,0 |
57,74 |
173,0 | ||||||||||
|
ЕТ234-Г0Е |
0,5 |
28,87 |
86,60 | ||||||||||
|
О о со ш |
ЕТЗ 11-ГДЕ |
5,0 |
100/л/З |
100 |
288,7 |
866.0 |
230 Е i ’20 В 1 =2 |
1,50 Гц, ли , 50 Гц, ли 20 В | |||||
|
ЕТЗ 12-ГДЕ |
2,5 |
144,3 |
433,0 | ||||||||||
|
ЕТ313-ГДЕ |
1,0 |
57,74 |
173,0 | ||||||||||
|
ЕТЗ 14-ГДЕ |
0,5 |
28,87 |
86,60 | ||||||||||
|
ЕТ321-ГДЕ |
5,0 |
380/>/3 |
380 |
1100 |
3300 | ||||||||
|
ЕТ322-ГДЕ |
‘ 2,5 |
550,0 |
1650 | ||||||||||
|
ЕТ323-ГДЕ |
1,0 |
220,0 |
660,0 | ||||||||||
|
ЕТ324-ГДЕ |
0,5 |
110,0 |
330,0 | ||||||||||
|
ЕТ331-Г0Е |
5,0 |
100/х/З |
100 |
288,7 |
866,0 |
и |
змерительная цепь | ||||||
|
ЕТ332-Г0Е |
2,5 |
144,3 |
433,0 | ||||||||||
|
ЕТЗЗЗ-ГОЕ |
1,0 |
57,74 |
173,0 | ||||||||||
|
ЕТ334-Г0Е |
0,5 |
28,87 |
86,60 | ||||||||||
|
ЕТ400 |
ЕТ411-ГДЕ |
5,0 |
100/х/З |
100 |
288,7 |
866,0 |
230 Е 220 В =2 |
,50 Гц. ли , 50. Гц, ли 20 В | |||||
|
ЕТ412-ГДЕ |
2,5 |
144,3 |
433,0 | ||||||||||
|
ЕТ413-ГДЕ |
1,0 |
57,74 |
173,0 | ||||||||||
|
ЕТ414-ГДЕ |
0,5 |
28,87 |
86,60 | ||||||||||
|
ЕТ421-ГДЕ |
5,0 |
380А/3 |
380 |
1100 |
3300 | ||||||||
|
ЕТ422-ГДЕ |
2,5 |
550,0 |
1650 | ||||||||||
|
ЕТ423-ГДЕ |
1,0 |
220,0 |
660,0 | ||||||||||
|
ЕТ424-ГДЕ |
0,5 |
109,7 |
НДЭ£^Ч;329, 1 | ||||||||||
|
ЕТ431-Г0Е |
5,0 |
100/л/З |
100 |
288,7 |
\ио |
и |
змерительная цепь | ||||||
|
ЕТ432-Г0Е |
2,5 |
з!о | |||||||||||
|
ЕТ433-Г0Е |
1,0 |
57,741 |
м |
73,0 | |||||||||
|
ЕТ434-Г0Е |
' 0,5 |
28,8Д\ | |||||||||||
3. Номинальное значение измеряемой частоты 1ц= 50 Гц. ■
4. Номинальный коэффициент активной мощности cosq>H= ±1, номинальный коэффициент реактивной мощности sin<pH= ±1 •
5. Пределы допускаемых основных приведенных погрешностей у по измеряемому параметру не превышают значений, указанных в таблице 3.
Таблица 3
|
Измеряемый параметр |
у, % |
Нормируют* значение |
:е |
|
Действующее значение фазного напряжения |
±0,2 |
5000 | |
|
Среднее действующее значение фазного напряжения |
±0,2 |
5000 ■ | |
|
Действующее значение междуфазного напряжения |
±0,2 |
5000 | |
|
Среднее действующее значение междуфазного напряжения |
±0,2 |
' 5000 | |
|
Действующее значение напряжения нулевой последовательности |
±0,2 |
5000 | |
|
Действующее значение фазного тока |
• ±0,2 |
5000 | |
|
Среднее действующее значение фазного тока |
■ ±0,2 |
5000 | |
|
Действующее значение тока нулевой последовательности |
±0,2 |
5000 | |
|
Активная мощность фазы нагрузки |
±0,5 |
5000 | |
|
Суммарная активная мощность |
±0,5 |
5000 | |
|
Реактивная мощность фазы нагрузки |
±0,5 |
5000 | |
|
Суммарная реактивная мощность |
±0.5 |
5000 | |
|
Полная мощность фазы нагрузки |
±0,5 |
5000 | |
|
Суммарная полная мощность |
±0,5 |
5000 | |
|
Частота сети |
±0,02 |
50000 | |
|
Коэффициент мощности фазы нагрузки (cos<p) |
±0,5 |
5000 . | |
|
Коэффициент мощности 3-ех фазной системы (coscp) |
±0,5 |
5000 |
6. Мощность потребляемая ПИМ от измерительной цепи при номинальных значениях преобразуемых входных сигналов, не превышает:
для каждой последовательной цепи - 0,1 В*А;
для параллельных цепей ЕТАЗВ-Г01:
- от фазы А - 0,7 В’А;
- от фазы В - 0,1 В’А;
- от фазы С — 0,7 В’А;
для параллельных цепей ЕТАЗВ-202:
- от фазы А - 1,5 В’А;
- от фазы В - 0,1 В’А;
- от фазы С - 1,5 В’А;
для каждой параллельной цепи ЕТА1В-ГДЕ - 0,03 В’А;
для каждой параллельной цепи ЕТА2В-ГДЕ - 0,15 В’А.
. Мощность, потребляемая ПИМ от источника питания, не превышает:
для ЕТА(1,2)В-Г(1,2,3)1 - 1,5 В’А;
для ЕТА(1,2)В-2(1,2,3)2- 3 В’А;
7. Габаритные размеры ПИМ 110x120x125 мм для ЕТАБВ-1Д1 и 118*70>|126 мм для ЕТАБВ-2ДЕ.
8. Масса ПИМ ЕТАБВ-1ДЕ - не более 0,9 кг, ЕТАБВ-2ДЕ-не более 0
9. НИМ обеспечивают программирования следующих пользовательских параметров:
1) Режим измерений (трехпроводная или четырехпроводная сеть);
2) Параметры связи
- адрес в локальной сети'в диапазоне от 1 до 254;
- скорость обмена от 1200 до 115200 бит/с;
- контроль паритета (четность, нечетность);
3)Тип протокола обмена (Modbus RTU, МЭК 60870-5-101-2006 [Г|:
- формат передаваемых данных (с фиксированной точкой, нормализованные значения);
- формат передаваемой метки времени (трехбайтный, семибайтный);
- дополнительные настройки параметров протоколов (частные ТЗ);
4) Параметры индикации:
- сообщение пользователя; I
- значения Кт и Кн.
10. Степень защиты оболочки ПИМ по ГОСТ 14254 соответствует IP5X, клеммной колодки - IP20.
11. ПИМ предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 60 °C и относительной влажности (95±3) % при температуре 35 °C.
12. Средняя наработка на отказ - не менее 150000 ч.
13. Средний срок службы ИП - не менее 15 лет
Знак утверждения типа
Знак утверждения типа наносится на этикетку ИП, а также на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.
Комплектность
Комплектность поставки соответствует таблице 4.
Таблица 4
|
Обозначение документа |
Наименование и условное обозначение |
Количество, шт | |||
|
ЗТФЛА.499.017 |
Преобразователь измерительный многофункциональный ЕТ |
1 ' | |||
|
ЗТФЛА.499.017 ПС |
Преобразователи измерительные многофункциональные ЕТ. Паспорт |
L | |||
|
ЗТФЛА.499.017 РЭ |
Преобразователи измерительные многофункциональные ЕТ. Руководство по эксплуатации |
1* | |||
|
МП.ВТ.196 -2008 |
Преобразователи измерительные многофункциональные ЕТ. Методика поверки • |
1* | |||
|
5ТФЛА.804.001 |
Упаковка |
1 | |||
|
Диск с программным обеспечением |
1 ** | ||||
Примечания
1)* допускается поставка в электронном виде на диске с программным обеспечением.
1)** при поставке одному потребителю партии ПИМ допускается прилагать по одно
му диску на каждые три изделия или количество по согласованию с потребителем.
|
Описание типа средст ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ 1 ГОСТ Р 52931 «Приборы контроля и регулирования технологических пр Общие технические условия». 2. ТУ BY 300436592.014-2009 «Преобразователи многофункциональный из? ные ЕТ». 3. Поверка преобразователей многофункциональных измерительных ЕТ согласно МП.ВТ. 196-2008 « Преобразователи измерительные многофункпиона. Методика поверки», согласованной директором РУП «Витебский В1ДСМ» П.Л. > Межповерочный интервал - 96 месяцев. ЗаключениеПреобразователи многофункциональные измерительные ЕТ соотвстств\ к ниям технических условий ТУ BY 300436592.014-2008, ГОСТ Р 52931-2008. РУП «Витебский центр стандартизации, метрологии и сертификации]», 210015 г. Витебск. ул. Б. Хмельницкого, 20, УНП 300000224, ОКПО 02568420 Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008 г. РУП «Белорусский государственный институт метрологии». 220053, г. Минск, Старовиленский тракт, 93 УНП 100055197 ОКПО 02568454 Аттестат аккредитации № BY 112.02.1.0025 |
Смотрите также
