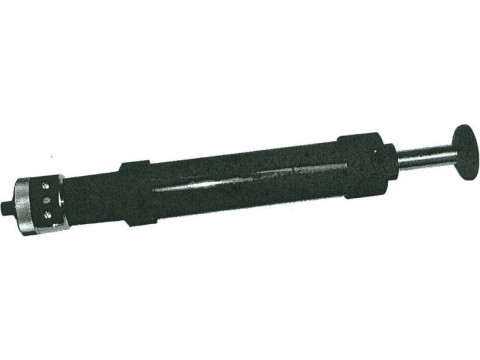

Насосы-пробоотборники ручные НП-3М
| Номер в ГРСИ РФ: | РБ 03 07 7715 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Пробоотборники |
| Производитель / заявитель: | ЗАО "Крисмас+", г. Санкт-Петербург |
|
Описание типа РБ 03 07 7715 20 [2020-10-15]
rb-03-07-7715-20_2020-10-15.pdf
|
Скачать |
Насосы-пробоотборники ручные НП-ЗМ (далее - насос) предназначены для отбора и измерений объема проб газовоздушных смесей с целью последующего определения их химического состава с использованием индикаторных трубок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7715 20 |
| Наименование | Насосы-пробоотборники ручные НП-3М |
| Год регистрации | 2020 |
| Номер сертификата | 13678 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2024-12-10 |
| Получатель сертификата | ЗАО "Крисмас+", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Крисмас+"
Адрес: наб. р. Фонтанки, д. 102, г. С.-Петербург, 191180
Контакты: (812)712-41-14 / 575-54-07
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 436-169-2019 МП (2019 г.). |
| Признание поверки | Первичная при выпуске из производства Тест-Санкт-Петербург (аттестат аккредитации №RA.RU. 311483), шифр поверительного клейма-СП) (НТК №08-20). |
Поверители
Скачать
|
Описание типа РБ 03 07 7715 20 [2020-10-15]
rb-03-07-7715-20_2020-10-15.pdf
|
Скачать |
Описание типа
Назначение
Насосы-пробоотборники ручные НП-ЗМ (далее - насос) предназначены для отбора и измерений объема проб газовоздушных смесей с целью последующего определения их химического состава с использованием индикаторных трубок.
Описание
Принцип работы насоса основан на создании разряжения внутри цилиндра при перемещении поршня и всасывании в цилиндр газовоздушной смеси.
Насос представляют собой цилиндр, в котором размещен шток с поршнем, приводимый в движение вручную.
Насос имеет сигнальное устройство, информирующее об окончании просасывания исследуемой воздушной смеси, и защитный патрон с наполнителем, который поглощает агрессивные вещества, находящиеся в прокачиваемой смеси.
Объем отбираемой пробы соответствует обозначениям на штоке поршня.

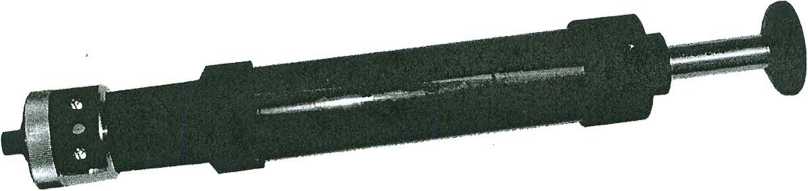

Общий вид насоса представлен на рисунке 1.
Рисунок 1 - Общий вид насоса

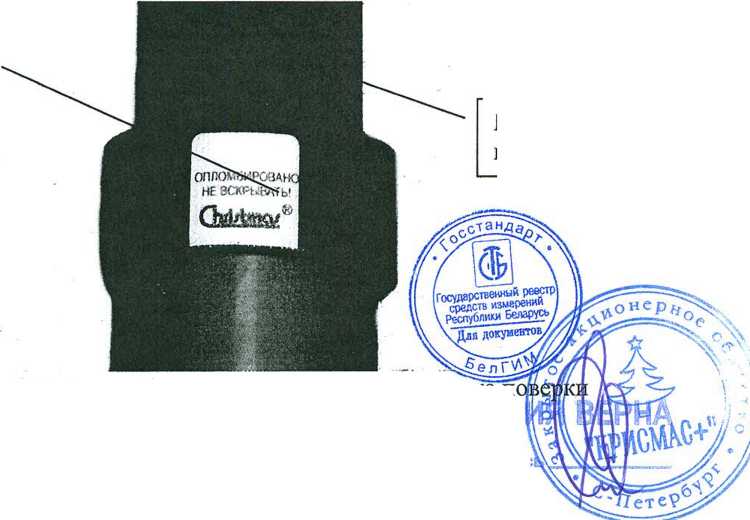

Элементы настройки измерительной части насоса конструктивно защищены от несанкционированного проникновения винтом под тонкой двухслойной наклейкой, которая имеет разрушаемый слой, и при попытке несанкционированного доступа повреждается. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлена на рисунке 2.
Место для нанесения знака поверки
Рисунок 2
Место для пломбирования
ДИРЕКТОР
СМОЛЕВ Б-В-
- Схема пломбировки и места нанесения знака п Генеральный кого
Программное обеспечение отсутствует.
Технические характеристики
' Габлица 1 - Метрологические характеристи к и
|
Наименование характеристики |
Значение |
|
Номинальные значения объема отбираемой пробы, см3 |
50 и 100 |
|
Пределы допускаемой относительной погрешности измерений объема отбираемой пробы, % |
±5 |
Таблица 2 - Основные тех11ические характеристики
|
Наименование характеристики |
Значение |
|
Допускаемое изменение давления через 2 минуты, кПа, не более |
10 |
|
Габаритные размеры, мм, не более: - длина - диаметр |
290 43 |
|
Масса, кг, нс более: |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре ±30 °C, %, не более - атмосферное давление, кПа |
от ± 10 до +40 95 от 90,6 до 104 |
|
Срок службы, лет, не менее |
6 |
|
Наработка на отказ, ч, нс менее |
6000 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на цилиндр насоса методом шелкографии, либо в виде наклейки.
Комплектность
Габлица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Насос-пробоотборник ручной |
НП-ЗМ |
1 шт. |
|
Защитный патрон с наполнителем |
- |
1 шт. |
|
Руководство по эксплуатации |
КРМФ.41831 1.002 РЭ |
1 экз. |
|
Методика поверки |
436-169-2019 МП |
1 экз. |
|
Упаковка |
- |
1 шт. |
Поверка
осуществляется по документу 436-169-2019 МП «Насосы-пробоотборники ручные НП-ЗМ. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 26.08.2019 г.
Основные средства поверки:
- цилиндр вместимостью 100 мл ПГ ±1,0 мл, ГОСТ 1770-74 (регистрационный № 85-00);
- цилиндр вместимостью 250 мл ПГ ±2,0 мл, ГОСТ 1770-74 (реги
ионный № 85-00);
определение
Генеральный директор СМОЛЕВ В-В.
ел ГИ
докуме
коп
Допускается применение аналогичных средств поверки, о метрологических характеристик поверяемых СИ с требуемой точ
Знак поверки при первичной поверке наносится в разде руководства по эксплуатации, при периодической поверке в виде ну насоса.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ТУ 26.51.53-418311.002-19 (взамен КРМФ.418311.002ТУ) Насос-пробоотборник ручной НП-ЗМ. Технические условия
