Приборы для измерений шероховатости поверхности ИШП
| Номер в ГРСИ РФ: | РБ 03 01 7714 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Восток-7", г. Москва |
|
Описание типа РБ 03 01 7714 20 [2020-10-14]
rb-03-01-7714-20_2020-10-14.pdf
|
Скачать |
Приборы для измерений шероховатости поверхности ИШП (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7714 20 |
| Наименование | Приборы для измерений шероховатости поверхности ИШП |
| Год регистрации | 2020 |
| Номер сертификата | 13677 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2024-09-12 |
| Получатель сертификата | ООО "Восток-7", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Восток-7"
Адрес: 129085, г. Москва, проезд Ольминского, д.3А, офис 929
Контакты: тел.+7 (495) 740-06-12, info@vostok-7.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РТ-МП-5411-445-2019 (2019 г.). |
Поверители
Скачать
|
Описание типа РБ 03 01 7714 20 [2020-10-14]
rb-03-01-7714-20_2020-10-14.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерений шероховатости поверхности ИШП (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов.
Описание
Принцип действия приборов основан на ощупывании неровное гей измеряемой поверхности алмазной ш юн измери1с.п»но1о щупа и преобразовании возникающих перемещений и колебаний щупа в и ’.менспия ыектричсско! о напряжения, пропорциональные этим перемещениям, коюрыс преобразуются микропроцессором приборов.
При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемешается по поверхности е постоянной скоростью. Результаты измерений отображаююя на дисплее.
Приборы выпускаются в грех модификациях ПШП-6100. ПШП-210 и ИШП-110. отличающихся техническим!! и метрологическими характеристиками.
Приборы модификации ПШП-6100 предназначены для измерений параметров шероховат ости плоских, наклонных и наружных поверхностей цилиндров. Питание приборов модификации ПШП-6100 осу шест влястся 4 элементами типа ДА.
Приборы модификации ПШП-210 предназначены для измерений параметров шероховатости не только на поверхности контролируемой детали, но и сложных поверхностей: измерений в отверстиях. в пазах, на криволинейной новерхносiи. У модификации ПШП-210 результа!Ы измерений. в юм числе измеренные профили поверхности. moi у г быть переданы на ПК. Питание приборов модификации ПШП-210 осуществляется от встроенного акку мулятора.
Приборы модификации ПШН-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей цилиндров. Питание приборов модификации ПШП-6100 осу тсс i вляется oi встроен ног о акку мулятора.
Приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости новерхносin (сравнения), необходимыми для подготовки приборов к измерениям.
Лист № 2
Всего листов 5

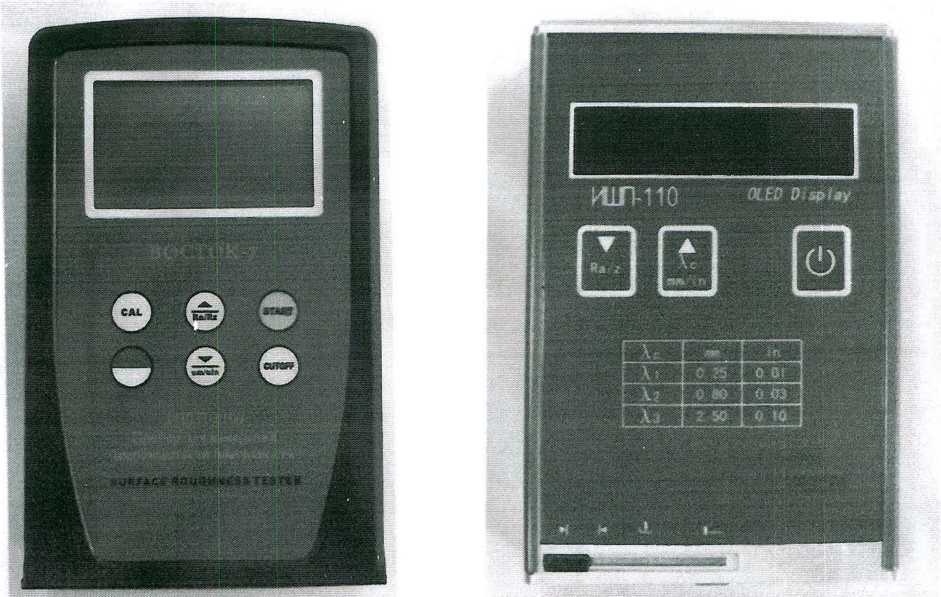

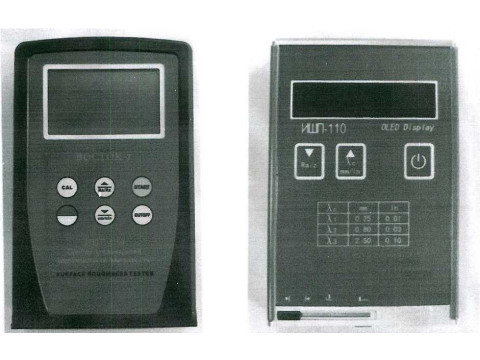

Рисунок 1 - Общий вид приборов для измерений шероховатости поверхности ИШП-6100.
ИШП-110

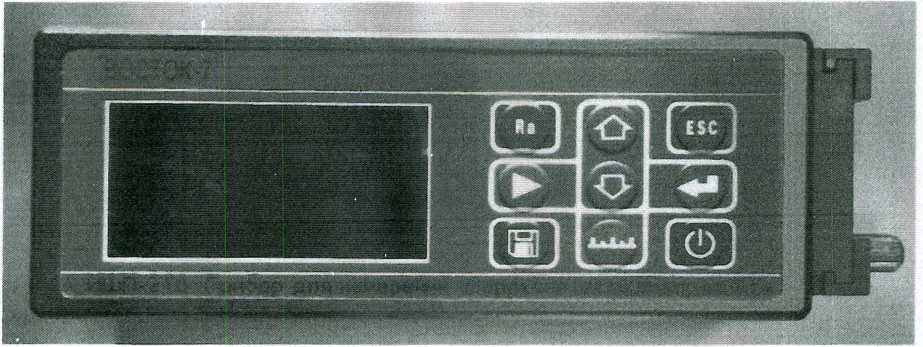

Рисунок 2 - Общий вид прибора для измерений шероховатости поверхности ИШП-210
Пломбирование приборов для измерений шероховатости поверхности ИШП не предусмотрено.
Программное обеспечение
Приборы для измерений шероховатости поверхности имеют встроенное программное обеспечение (ПО), записываемое во внутреннюю память микроконтроллеров. ПО служит для выполнения измерений, отображения и обработки результатов измерений. ПО не разделено на метрологически значимую и незначимую части.
Программное обеспечение является неизменным, средства для програ.\ий^Ш1й^Йли изменения метрологически значимых функций отсутствуют. // / [уч \ у
Приборы модификации ИШП-210 имеют внешнее ПО. предназйч|нн^Я1Ш отображения и обработки результатов измерений. \\ документов,/
Идентификационные танные внешнего программною обеспечения приборов для измерений шероховатости поверхности 1111111-210 приведены в таблице 1. встроенного ПО приборов - в таблице 2.
Таблица 1 - Идент
тые тайные внешнего программною обеспечения
|
1 Идентификационные данные г при шаги г |
Значение |
|
Идентификационное наименование IK > |
Surface Roughness 1 ester |
|
Номер версии (плен г ификанионный номер) 1 К г |
нс ниже 1.1 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные вег роенною программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО | |
|
Номер версии (идентификационный номер! ПО |
не ниже 1.7 |
|
Цифровой идентификатор 1 Н ) |
Уровень защиты программною обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические харакгерис гики
Таблица 3 - Метро лот ические характеристики
|
11аименованис харакгеристики |
Значение | ||
|
Модификация |
ИНН 1-0100 |
ПШ11-110 |
ИШП-210 |
|
1 Измеряемые параметры , шероховатости |
Ra. R/ |
Ra. Rz. Rq. Rt |
Ra. Rz. Rq. Rt.Rp. Rv. R3z. R3y. Rz(.llS). Rs. Rsk. Rku. RSm. Rmr |
|
Фильтр |
RC |
RC |
Гаусса. RC. PC-RC Профиль без фильтра D-P |
|
Диапазон измерений: - по параметру Ra. мкм - по параметр} Rz. мкм |
от 0.1 то 10.0 от 0.1 .то 50.0 |
or 0.1 до 15.0 or 0.1 до 50.0 |
от 0.1 до 16.0 от 0.02 до 160.00 |
|
Предел ы до пускаемой ' относительной погрешности 1 измерений параметров i шероховатости. % |
±10 | ||
|
Относительное СКО рел. штатов измерений. %, не более |
7 |
6 | |
Таблица 4 - Основные технические харакгерис г ики
|
| Наименование характеристики |
Значение | ||
|
! Модификация |
ИШ11-6100 |
ИШП-110 |
ИШП-210 |
|
। Диапазон вертикальною ■ перемещения щупа, мкм |
- |
от -80 до +80 | |
|
' Радиус кривизны пту на. мкм |
10 |
10 |
S |
|
\ Измерительное усилие. мН |
ЛЛ |
50 _j |
4 |
|
Отсечка шага, мм |
0.25: 0.8: 2,5 |
! | |
|
Длина оценки |
12.5 мм |
1.25: 4.0 мм |
от 1 до 5 длин —— |
|
Продолжение таблицы 4 | |||||
|
/ |
Наименование характерист ики |
Значение | |||
|
Модификация |
ПШП-6100 ИШП-110 |
ИШП-210 | |||
|
Скорость перемещения щупа, мм/с - на базовой длине 0.25 мм - на базовой длине 0.8 мм - на базовой длине 2.5 мм |
0.135 0.5 1.0 | ||||
|
Габаритные размеры (длина'‘ширина* высота), мм. не более |
80 30 128 7024 106 |
141«55-40 | |||
|
Масса, г. не более 280 200 |
400 | ||||
|
Условия эксплуатации: | |||||
|
- температура окружающей среды. °C |
от 0 до -*50 |
от -20 до т-50 |
о । -20 до +40 | ||
|
- относительная влажность воздуха. % |
от 30 до 80 |
от 30 до 90 |
от 30 до 90 1 | ||
|
Срок службы, лет, не менее |
5 |
........... т | |||
Знак утверждения типа
наносится типографским способом на титульный лист в верхней левой части руководства по эксплуатации и на боковую поверхность прибора методом шелкографии.
Комплектность
Таблица 5 — Комплект нос и. ере гства измерении
|
Наименование |
()боптачение |
Количество |
|
Прибор для измерений шероховатости |
ПШП-1600: ИШП-210: ИШП-110 |
1 шт. (по заказу) |
|
Установочная мера шероховатости поверхности(сравнения) |
1 шт. | |
|
Принадлежноет и |
.................... ........ .... 1 компл. | |
|
; Программное обеспечение |
1 компл.* | |
|
' Руководство по эксплуатации: 1 - для модификации ИШП-6100 | - для модификации ИШП-210 ! - для модификации ИШП-110 |
26.51.66.190-012-11548758-18 РЭ 26.51.66.190-014-11548758-18 РЭ 26.51.66.190-013-11548758-18 РЭ |
1 экз. |
|
Упаковочный кейс |
1 шт. | |
|
Методика поверки |
P I-Ml 1-5411-445-2019 |
1 ЭКЗ. |
|
* Только для модификации 111 III 1-21 |
т |
.. ... J |
Поверка
осуществляется по документу PI-МП-541 1-445-2019 «ГСП. Приборы для измерений шероховатости поверхности ИШП. Методика поверки», утверждённому ФБУ «Ростест-Москва» 29 апреля 2019 i
Основные средства поверки.
- эталонные меры шероховатости 2-то разряда но IОСП 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью^.
Знак поверки наносится на свидетельство о поверке в виде описка ттове^ЙЙтьгН^гр клейма и/или наклейка. // ,/ i/'fL'i \
■
Сведения о методиках (методах) намерений приведены в эксплуатационном документе
Нормативные документы
ГОСТ 8.296-2015 ГСП. Государственная поверочная схема для средств измерений параметров шероховатости Rmax. R/ в диапазоне от 0.001 до 3000 мкм и Ra в диапазоне от 0.001 до 750 мкм
ТУ 26.51.66.190-011-11548758-18 Приборы для измерений шероховатости поверхности ИШП. Технические условия
