Калибраторы универсальные Н4-101
Номер в ГРСИ РФ: | РБ 03 13 4003 17 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Калибраторы универсальные Н4-101 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 4003 17 |
Наименование | Калибраторы универсальные Н4-101 |
Год регистрации | 2017 |
Номер сертификата | 11340 |
Дата регистрации | 2017-10-03 |
Срок действия | 2022-10-03 |
Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МРБ МП.1921-2009 с изменением №1. |
Поверители
Скачать
Описание типа РБ 03 13 4003 17 [2018-03-19]
rb-03-13-4003-17_2018-03-19.pdf
|
Скачать | ||
Описание типа РБ 03 13 4003 17 [2009-11-24]
rb-03-13-4003-17_2009-11-24.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы универсальные Н4-101 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.
Калибраторы используются для регулировки и поверки электроизмерительных приборов постоянного и переменного токов в различных областях хозяйственной деятельности.
Описание
Принцип действия калибратора заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишного пульта, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формировании из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера.
Калибратор конструктивно выполнен в типовом металлическом корпусе размером 184,5x465x540,5 мм. Основные узлы калибратора смонтированы на печатных платах. Для обеспечения теплового режима внутри корпуса калибратора применена вытяжная вентиляция.
Управление калибратором осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее

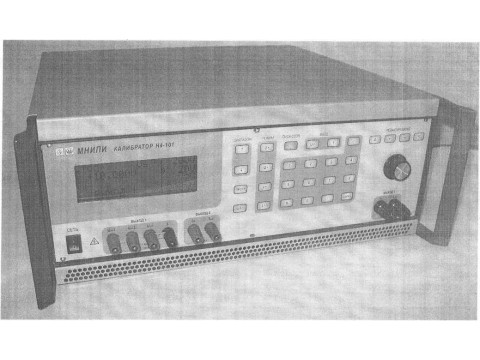

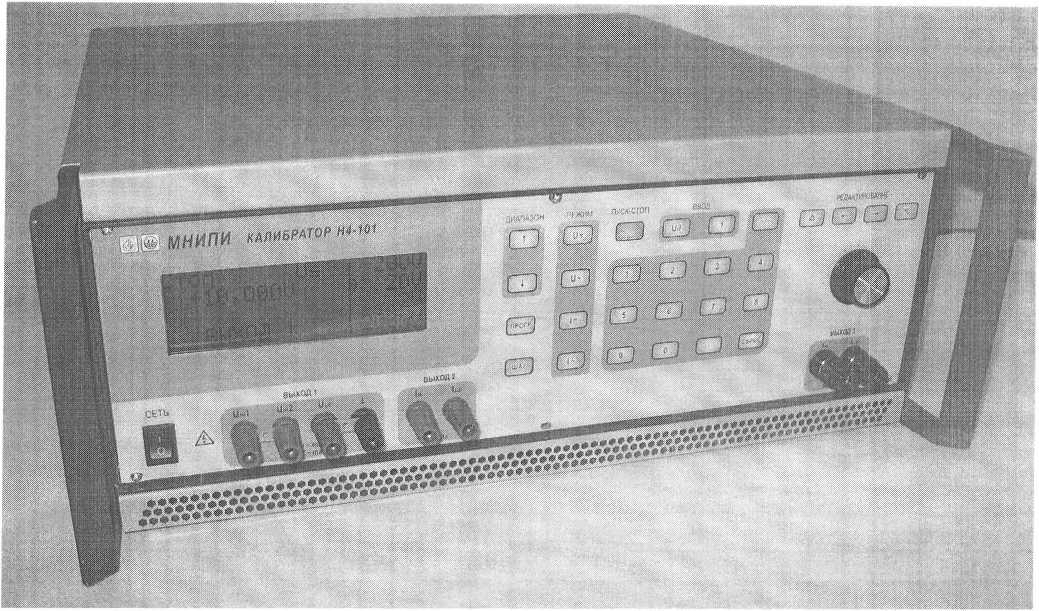

Внешний вид калибратора приведен на рисунке 1.
['■- \
(( ((ист Т J
Места нанесения знака поверки (клейма-наклейки), оттиска знака поверки и клейма изготовителя приведены в приложении А к описанию типа.

Рисунок 1 - Калибраторы универсальные Н4-101. Внешний вид
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Полный диапазон воспроизведения напряжения постоянного тока от 50 мкВ до 1000 В
Верхние пределы поддиапазонов воспроизведения
напряжения постоянного тока 200 мВ; 2; 20; 200; 1000 В
Пределы допускаемой основной погрешности приведены в таблице 1.
Таблица 1__
Верхний предел поддиапазонов воспроизведения напряжения постоянного тока, 11к |
Поддиапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной погрешности ± (% от U + % от Uk) |
200 мВ |
±(000,05- 200,00) мВ |
0,03 + 0,005 |
2В |
±(0,0010-2,0000) В |
0,02 + 0,003 |
20 В |
±(00,010-20,000) В |
0,02 + 0,003 |
200 В |
±(001,00-200,00) В |
0,03 + 0,003 |
1000 В |
±(0010,0- 1000,0) В |
0,05 + 0,006 |
где U - воспроизводимое значение напряжения |
Полный диапазон воспроизведения напряжения переменного тока синусоидальной формы
Верхние пределы поддиапазонов воспроизведения напряжения переменного тока синусоидальной формы Частота
от 1 мВ до 750 В
200 мВ; 2; 20; 200; 750 В от 40 до 2500 Гц
Пределы допускаемой основной погрешности приведены в таблице 2
Таблица 2_____________________________________________________
Верхний предел поддиапазонов воспроизведения напряжения переменного тока, Uk |
Поддиапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной погрешности ± (% от U + % от Uk) |
200 мВ |
(001,0-200,0) мВ |
0,20 + 0,05 |
2 В |
(0,100-2,000) В |
0,15 + 0,02 |
20 В |
(01,00-20,00) В |
0,15 + 0,02 |
200 В |
(010,0-200,0) В |
0,20 + 0,03 |
750 В |
(0100-0750) В |
0,20 + 0,08 |
Полный диапазон воспроизведения силы постоянного тока от 0,05 мкА до 50 А
Верхние пределы поддиапазонов воспроизведения
силы постоянного тока 200 мкА; 2; 20; 200 мА; 2, 50 А
Пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3____________________________________________
Верхний предел поддиапазонов воспроизведения силы постоянного тока, 1к |
Поддиапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной погрешности ± (% от I + % от 1 к) |
200 мкА |
± (000,05 - 200,00) мкА |
0,05 + 0,005 |
2мА |
±(0,0010-2,0000) мА |
0,03 + 0,005 |
20 мА |
±(00,010-20,000) мА |
0,03 + 0,005 |
200 мА |
±(000,10-200,00) мА |
0,03 + 0,005 |
2А |
±(0,0010-2,0000) А |
0,05 + 0,005 |
50 А |
±(01,000-50,000) А |
0,15 + 0,010 |
где I - воспроизводимое значение тока, | ||
Полный диапазон воспроизведения силы переменного тока синусоидальной формы от 10 мкА до 50 А Верхние пределы поддиапазонов воспроизведения силы переменного тока синусоидальной формы 2; 20; 200 мА; 2; 50 А Частота от 40 до 2500 Гц |
Пределы допускаемой основной погрешности приведены в таблице 4
Таблица 4_________________________________________
Верхний предел поддиапазонов воспроизведения силы переменного тока, 1к |
Поддиапазон воспроизведения в значениях устанавливаемой шкалы |
Пределы допускаемой основной погрешности ± (% от I + % от 1к) |
2мА |
(0,010-2,000) мА |
0,15 + 0,05 |
20 мА |
(01,0 0-20,00) мА |
0,15 + 0,03 |
200 мА |
(010,0-200,0) мА |
0,15 + 0,03 |
2А |
(0,100-2,000) А |
0,20 + 0,03 |
50 А |
(01,00-50,00) А |
0,20 + 0,03 |
Примечание - Погрешность на диапазоне 50 А гарантируется в частотном диапазоне от 45 до 1000 Гц. В диапазонах 40 - 45 Гц; 1000 - 2500 Гц калибратор применяется в качестве источника тока |
Питание от сети переменного тока
- напряжение, В
230 ± 23
50 ± 0,5
550
от 5 до 40
IP20
540,5x465x184,5
20
15000.
-частота, Гц
Потребляемая мощность, В А, не более
Диапазон температур рабочих условий применения, °C
Степень защиты оболочки по ГОСТ 14254-96
Габаритные размеры, мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель калибратора методом офсетной печати и на титульные листы эксплуатационной документации типографским методом.
Комплектность
Комплект поставки в соответствии с таблицей 5.
Таблица 5_______________________________________
Обозначение |
Наименование, тип |
Количество на комплект |
УШЯИ.411648.003 |
Калибратор универсальный Н4-101 с принадлежностями и ЗИП |
1 |
УШЯИ.411648.003 РЭ |
Руководство по эксплуатации |
1 |
УШЯИ.411648.003 МП (МРБ МП.1921-2009) |
Методика поверки |
1 |
УШЯИ.305642.207 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.086-2009 "Калибратор универсальный Н4-101. Технические условия";
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 12.2.091-2012 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования";
МРБ МП. 1909-2009 (УШЯИ.411648.003 МП) " Калибратор универсальный Н4-101. Методика поверки".
Заключение
Калибратор универсальный Н4-101 соответствуют требованиям ГОСТ 12.2.091-2012, ГОСТ 22261-94 и ТУ РБ 100039847.023-2003, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ТС BY/112 11.01. ТР004 003 19650 от 06.12.2016 действительна до 01.12.2021).
Межповерочный интервал - не более 12 месяцев.
