Комплексы измерительные многофункциональные CPC 100
Номер в ГРСИ РФ: | РБ 03 13 3724 19 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | "Omicron electronics GmbH", Австрия |
Комплексы измерительные многофункциональные СРС 100 (далее -комплексы) предназначены для воспроизведения и измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, фазовых углов и электрического сопротивления постоянному току.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 3724 19 |
Наименование | Комплексы измерительные многофункциональные CPC 100 |
Год регистрации | 2019 |
Номер сертификата | 12667 |
Дата регистрации | 2019-06-27 |
Срок действия | 2024-06-27 |
Получатель сертификата | фирма "Omicron electronics GmbH", Австрия (AT) |
Производитель / Заявитель
фирма "Omicron electronics GmbH"
Адрес: Oberes Ried 1, 6833 Klaus, Austria
Контакты: +43-5523-507-352 / +43-5523-507-999
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка вредств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.1792-2008 с изменением №1. |
Поверители
Скачать
Описание типа РБ 03 13 3724 19 [2009-08-04]
rb-03-13-3724-19_2009-08-04.pdf
|
Скачать | ||
Описание типа РБ 03 13 3724 19 [2013-11-25]
rb-03-13-3724-19_2013-11-25.pdf
|
Скачать | ||
Описание типа РБ 03 13 3724 19 [2019-11-21]
rb-03-13-3724-19_2019-11-21.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные многофункциональные СРС 100 (далее -комплексы) предназначены для воспроизведения и измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, фазовых углов и электрического сопротивления постоянному току.
Область применения - энергетические службы предприятий.
Описание
Принцип действия комплексов основан на преобразовании сетевого напряжения переменного тока в стабилизируемое напряжение постоянного и переменного тока. Конструктивно комплекс выполнен на мощных генераторах тока и напряжения, способных формировать переменный, постоянный токи до 800 А и напряжение переменного тока до 2000 В. С помощью встроенных амперметра, вольтметра, омметра выполняются различные измерительные задачи.
Комплексы имеют встроенное и внешнее программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования комплексов, управления интерфейсами. Оно реализовано аппаратно и является метрологически значимым. Характеристики комплексов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) комплексов фирмой-изготовителем и недоступна для пользователя.
Внешнее ПО (Primary Test Manager (РТМ)) представляет собой программу, позволяющую управлять процессом измерений в автоматическим режиме через интерфейсы RS232, Ethernet, сохранять установки и параметры измерений. Внешнее ПО не является метрологически значимым.
Таблица 1.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Primary Test Manager |
Номер версии (идентификационный номер ПО) |
не ниже 4.40 SR1 |
Цифровой идентификатор ПО |
На боковой панели комплекса расположены разъемы для подключения дополнительных усилителей тока и токовых клещей.
Комплексы являются переносными приборами и имеют алюминиевый корпус со складной ручкой.
Общий вид комплекса приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в приложении А.

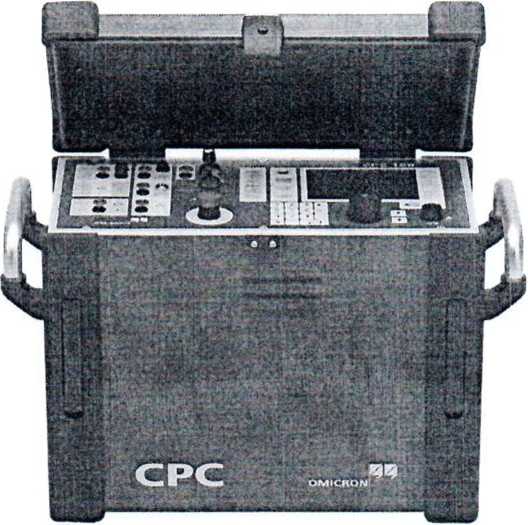

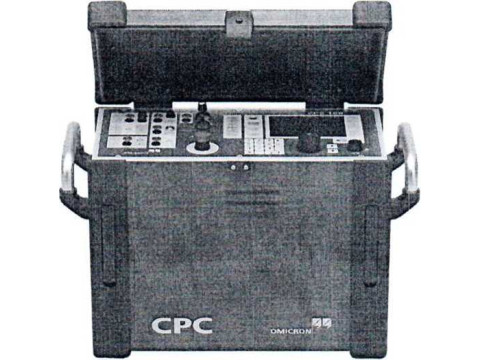

Рис. 1 Внешний вид комплекса измерительного многофункционального СРС 100.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплекса измерительного многофункционального СРС 100 указаны в таблицах 1 - 5.
Таблица 1__
Наименование характеристики |
Диапазон воспроизведения |
Предельные значения | ||
Время воспроизведения выходного сигнала |
Напряжение, В |
Мощность, ВА | ||
Сила постоянного |
от 0 до 400 А |
2 мин |
6,5 |
2600 |
тока |
от 0 до 300 А |
3 мин |
6,5 |
1950 |
от 0 до 200 А |
2 часа |
6,5 |
1300 | |
от 0 до 6 А |
2 часа |
60 |
360 | |
Сила переменного |
от 0 до 800 А |
25 с |
6,0 |
4800 |
тока частотой от |
от 0 до 400 А |
8 мин |
6,4 |
2560 |
15 Гц до 400 Гц |
от 0 до 200 А |
2 часа |
6,5 |
1300 |
от 0 до 6 А |
2 часа |
55 |
330 | |
от 0 до 3 А |
2 часа |
110 |
Z330 ' |
I
Таблица 2
Наименование характеристики |
Диапазон воспроизведения |
Предельные значения | ||
Время воспроизведения выходного сигнала |
Сила тока,А |
Мощность, ВА | ||
Напряжение |
от 0 до 2 кВ |
1 мин |
1,25 |
2500 |
переменного |
от 0 до 2 кВ |
2 часа |
0,5 |
1000 |
тока частотой от |
от 0 до 1 кВ |
1 мин |
2,5 |
2500 |
15 Гц до 400 Гц |
от 0 до 1 кВ |
2 часа |
1,0 |
1000 |
от 0 до 500 В |
1 мин |
5,0 |
2500 | |
от 0 до 500 В |
2 часа |
2,0 |
1000 | |
от 0 до 130 В |
2 часа |
3,0 |
390 |
Таблица 3
Наименование характеристики |
Диапазон измерения |
Пределы допускаемой основной погрешности воспроизведения при (23±5) °C | |
По амплитуде |
По фазе, град | ||
Сила постоянного тока |
от 0 до 400 А |
±(4-10'3 1изм + 1-Ю-31мах) |
— |
Сила переменного тока частотой от 15 до 400 Гц |
от 0 до 800 А |
±(2-10’31изм + 2-10’31мах) |
±0,2 |
Напряжение переменного тока частотой от 15 до 400 Гц |
от 0 до 500 В от 0 до 1 кВ от 0 до 2 кВ |
±(1-10'3 иизм + 1-10‘3 11мах) |
±0,4 ±0,3 ±0,2 |
Примечание:
1ИЗМ - измеренное значение силы тока, А
1мах - верхнее значение диапазона измерения силы тока, А
иизм- измеренное значение напряжения, В
имах- верхнее значение диапазона измерения напряжения, В
Таблица 4
Наименование характеристики |
Диапазон измерения |
Пределы допускаемой основной погрешности измерения при (23±5) °C | |||
По амплитуде |
По фазе, град | ||||
Сила постоянного тока |
от 0 до 10 А от 0 до 1 А |
±(0,5-10'3 1изм + 1,5-10’31мах |
— | ||
Сила переменного тока частотой от 15 Гц до 400 Гц |
от 0 до 10 А от 0 до 1 А |
±(1-10’31изм + 1'Ю-3 1мах) |
±0,2 ±0,3 | ||
Напряжение постоянного тока |
от 0 до 10 В от 0 до 1 В от 0 до 100 мВ от 0 до 10 мВ |
±(0,5-10’3 иизм + 1,5-10‘31 ±(0,5-10’3 иизм + 1,5-10’31 ±(1 -10-3 иизм + 2-10"3 1)мах ±(1-1 о-3 иизм + з-ю-3имах |
■1мах) ■1мах) ) |
— | |
Напряжение переменного тока частотой от 15 до 400 Гц: - входное сопротивление 500 кОм - входное сопротивление 10 МОм |
от 0 до 300 В от 0 до 30 В от 0 до 3 В от 0 до 300 мВ от 0 до 3 В от 0 до 300 мВ от 0 до 30 мВ |
±(1-ю-3иизм +1 -ю-3имах) ±(1-10'3иизм + 1-10-3 имах) ±(2-10-3 иизм + 1Ю’3 имах ±(3-10’3 иизм + 1-Ю’3 имах ±(0,5-10’3 иизм + 1,5-10’31 ±(1,5-10’3 UM3M + 1,5-10’31 ±(2-10’3 иизм + 5-10'3 UMax |
) ) У 1мах) Лиах) ) |
±0,20 ±0,20 ±0,20 ±0,20 ±0,20 ±0,20 ±0,30 |
Таблица 5
Сопротивление постоянному току |
Диапазоны измерения |
Пределы допускаемой основной приведенной погрешности при измерении при (23±5) °C, % |
4-х проводная схема измерительный ток 400 А |
от 0 до 10 мкОм от 0 до 100 мкОм от 0 до 1 мОм от 0 до 10 мОм |
±1,35 ±1,10 ±0,95 ±0,95 |
4-х проводная схема измерительный ток 6 А |
от 0 до 100 мОм от 0 до 1 Ом |
±0,60 ±0,60 |
4-х проводная схема измерительный ток 1 А |
от 0 до 10 Ом |
±0,40 |
2-х проводная схема измерительный ток до 5 мА |
от 0 до 100 Ом от 0 до 1 кОм от 0 до 10 кОм |
±1,20 ±1,00 ±1,00 |
Пределы допускаемой дополнительной погрешности воспроизведения и измерения напряжения и силы тока на каждые 10 °C в диапазоне рабочих температур не превышают пределов основной допускаемой погрешности.
Диапазон напряжения питания, В
от 100 до 240 468 х 394 х 233 29
от минус 10 °C
до плюс 55 °C до 95 % (без конденсации влаги)
от минус 20 °C до плюс 70 °C до 95 (без конденсации влаги) IP 22
Габаритные размеры, мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
-температура окружающей среды, °C
- относительная влажность, %
Условия транспортирования и хранения:
-температура окружающей среды, °C
- относительная влажность, %
Степень защиты оболочки по ГОСТ 14254-2015
Знак утверждения типа
Знак утверждения типа наносят на комплексы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В поставки комплекса входит:
1. |
Комплекс измерительный многофункциональный СРС 100 |
1 шт.; |
2. |
Комплекс измерительный многофункциональный СРС 100. Руководство по эксплуатации. |
1 экз.; |
3. |
МРБ МР.1792-2008 Комплекс измерительный многофункциональный СРС 100. Методика поверки. |
1 экз.; |
4. |
Комплект измерительных кабелей |
1 шт.; |
5. |
Комплект высоковольтных кабелей |
1 шт.; |
6. |
Кабель заземляющий |
1 шт.; |
7. |
Кабель соединения с ПЭВМ |
1 шт.; |
8. |
Сетевой кабель |
1 шт.; |
9. |
Комплект зажимов |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Omicron electronics GmbH", (Австрия).
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 14014-91 "Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний";
МРБ МР.1792-2008 "Комплекс измерительный многофункциональный СРС 100. Методика поверки".
Заключение
Комплексы измерительные многофункциональные СРС 100 соответствуют требованиям документации фирмы "Omicron electronics GmbH", требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (регистрационный номер декларации о соответствии ТС N RLI Д-АТ.ОС01 .В.02557 от 17.03.2015, декларация действительна по 16.03.2020 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025.
