Авторефрактокератометры серии RC
| Номер в ГРСИ РФ: | РБ 03 01 5442 19 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Кератометры |
| Производитель / заявитель: | "Tomey Corporation", Япония |
Авторефрактокератометры серии RC (далее - авторефрактометры) предназначены для измерения оптической силы рефракции глаз, астигматизма, угла поворота оси астигматизма глаза и радиуса кривизны роговицы глаза, в качестве дополнительных функций позволяют оценивать межзрачковое расстояние, диаметр роговицы, диаметр зрачка и кривизну центральной части задней поверхности контактной линзы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5442 19 |
| Наименование | Авторефрактокератометры серии RC |
| Год регистрации | 2019 |
| Номер сертификата | 12672 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "Tomey Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Tomey Corporation"
Адрес: 2-11-33 Noritakeshinmachi, Nishi-ku, Nagoya 451-0051
Контакты: Телефон:+81 52-581-5327, факс: +81 52-561-4735
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2424-2014 (изменение №2). |
Поверители
Скачать
|
Описание типа РБ 03 01 5442 19 [2019-12-13]
rb-03-01-5442-19_2019-12-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5442 19 [2017-11-14]
rb-03-01-5442-19_2017-11-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5442 19 [2014-10-31]
rb-03-01-5442-19_2014-10-31.pdf
|
Скачать |
Описание типа
Назначение
Авторефрактокератометры серии RC (далее - авторефрактометры) предназначены для измерения оптической силы рефракции глаз, астигматизма, угла поворота оси астигматизма глаза и радиуса кривизны роговицы глаза, в качестве дополнительных функций позволяют оценивать межзрачковое расстояние, диаметр роговицы, диаметр зрачка и кривизну центральной части задней поверхности контактной линзы.
Авторефрактокератомеры выпускаются следующих модификаций: RC-5000 и RC-800.
Область применения - офтальмология, медицинские учреждения.
Описание
Принцип действия авторефрактокератометров серии RC основан на принципах геометрической оптики и автоматическом цифровом анализе изображения невидимой (в инфракрасных лучах) метки, проецируемой на дно исследуемого глаза и измерении параметров глазного яблока (силы рефракции глаза, крутизны роговицы).
Также авторефрактокератометры индицируют расстояние между зрачками глазных яблок человека.
Авторефрактокератомеры выпускаются следующих модификаций: RC-5000 и RC-800. Модификации имеют отличия в технологии фокусировки приборов на зрачке человеческого глаза, модель RC-5000 имеет автоматическое наведение, а RC-800 имеет ручное наведение.
Конструктивно авторефкератометр представляет собой компактный настольный прибор, основными компонентами которого являются:
- лобно-подбородковая опора, прикрепленная к основанию прибора со стороны пациента;
- базовый блок, на экране монитора которого оператор наблюдает за процессом измерений, а через окуляр со стороны пациента проецируется метка на сетчатку глаза и исследуется ее изображение;
- ручка управления перемещением прибора (джойстик) - служитдГ^то^ой фокусировки при проведении измерений; ///
Тосударсгвеяный
Л'луиитов
- функциональные кнопки, позволяют менять режим измерений и некоторые параметры;
- встроенный в прибор термопринтер для печати результатов измерений.
Внешний вид авторефрактокератометров представлен на рисунках А - Б.

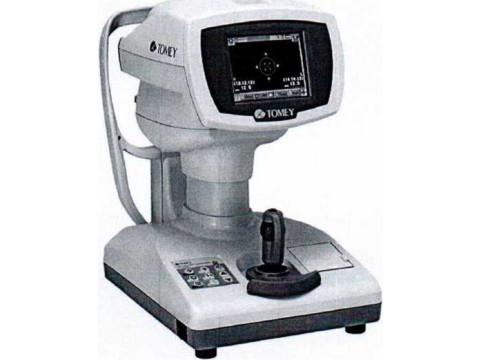

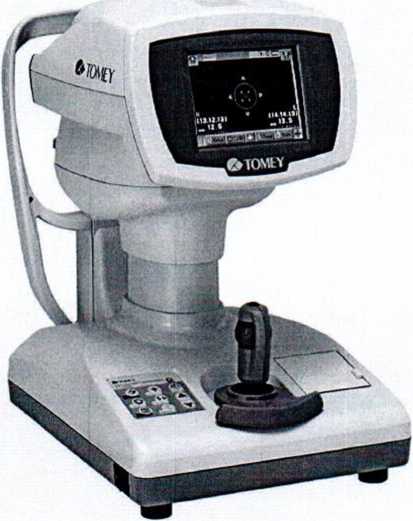

Рисунок А - Внешний вид авторефрактокератометра RC-5000

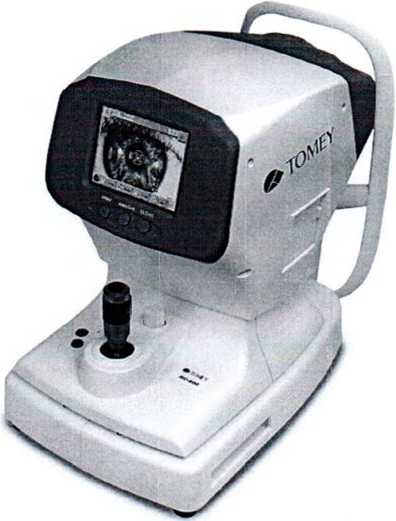

Рисунок А - Внешний вид авторефрактокератометра RC-800
Схема с указанием места нанесения знака поверки приведена в^рйложе-нии А к описанию типа. п )|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики авторефрактоке-ратометров представлены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диапазон измерения вершинной рефракции хрусталика глаза, дптр |
от минус 25,00 до плюс 22,00 |
|
Диапазон показаний, дптр |
от минус 30,00 до плюс 22,00 |
|
Пределы допускаемой абсолютной погрешности при измерении сферической вершинной рефракции хрусталика глаза, дптр: от минус 25 до минус 10 от минус 10 вкл. до плюс 10 вкл. от плюс 10 до плюс 22 |
±0,50 ±0,25 ±0,50 |
|
Дискретность измерения вершинной рефракции хрусталика глаза, дптр |
0,01; 0,12; 0,25 |
|
Диапазон измерения астигматизма хрусталика глаза, дптр |
от минус 10,00 до плюс 10,00 |
|
Пределы допускаемой абсолютной погрешности при измерении астигматизма хрусталика глаза, дптр |
±0,25 |
|
Дискретность измерения астигматизма хрусталика глаза, дптр |
0,01; 0,12; 0,25 |
|
Диапазон измерения направления оси астигматизма глаза |
от 0° до 180° |
|
Пределы допускаемой абсолютной погрешности при измерении направления оси астигматизма глаза |
±5° |
|
Дискретность измерения направления оси астигматизма глаза |
1° |
|
Диапазон измерения радиуса кривизны роговицы глаза, мм |
от 5,00 до 11,00 |
|
Пределы допускаемой абсолютной погрешности при измерении радиуса кривизны роговицы глаза, мм |
±0,03 |
|
Дискретность измерения радиуса кривизны роговицы глаза, мм |
0,01 |
|
Диапазон индикации межцентрового расстояния, мм |
от 50 до 86 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - диапазон относительной влажности окружающего воздуха, % |
от 10 до 40 от 30 до 75 |
|
Условия транспортирования: - температура окружающего воздуха, °C -диапазон относительной влажности воздуха, % |
от минус 20 до плюс 60 от 10 до 95 |
|
Габаритные размеры, мм, не более |
300x493x466 |
|
Масса, кг, не более |
19 |
|
Диапазон напряжения питания переменного тока, В |
от 100 |
|
Потребляемая мощность, В А, не более |
6^/ йй |
|
(I fess’) | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
В комплект поставки входит:
- авторефрактокератометр;
- шнур питания;
- модель глаза;
- руководство пользователя;
- методика поверки*;
- упаковка.
* - поставляется по отдельному заказу.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «Тотеу Corporation», Япония.
МРБ МП.2424-2014 «Авторефрактокератометры RC-5000. Методика повер
ки».
Заключение
Авторефрактокератометры серии RC соответствуют документации фирмы «Тотеу Corporation», Япония.
Авторефрактокератомеры серии RC соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (декларации о соответствии: регистрационные номера ЕАЭС № BY/112 11.01.ТР020 003 29264 и BY/112 11.01.ТР020 003 29267 от 05.10.2018, срок действия 27.09.2023).
Межповерочный интервал: не более 24 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более 24 ме
сяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ Адрес: г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/ 112 1.0025
