Комплексы измерительные для испытаний в цепях четырехфазного напряжения / шестифазного тока серии CMC
| Номер в ГРСИ РФ: | РБ 03 13 3723 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Omicron electronics GmbH", Австрия |
Комплексы измерительные для испытаний в цепях четырехфазного напряжения /шестифазного тока серии CMC (CMC 256plus, СМС 353, СМС 356) (далее -комплексы) предназначены для формирования сигналов напряжения постоянного и переменного тока, силы постоянного и переменного тока, измерения унифицированных выходных сигналов и параметров сигналов переходных коммутационных процессов (амплитуда, частота, время реакции).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3723 19 |
| Наименование | Комплексы измерительные для испытаний в цепях четырехфазного напряжения / шестифазного тока серии CMC |
| Год регистрации | 2019 |
| Номер сертификата | 12668 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "Omicron electronics GmbH", Австрия (AT) |
Производитель / Заявитель
фирма "Omicron electronics GmbH"
Адрес: Oberes Ried 1, 6833 Klaus, Austria
Контакты: +43-5523-507-352 / +43-5523-507-999
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1793-2008 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 13 3723 19 [2019-12-04]
rb-03-13-3723-19_2019-12-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3723 19 [2013-11-26]
rb-03-13-3723-19_2013-11-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3723 19 [2009-08-04]
rb-03-13-3723-19_2009-08-04.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные для испытаний в цепях четырехфазного напряжения /шестифазного тока серии CMC (CMC 256plus, СМС 353, СМС 356) (далее -комплексы) предназначены для формирования сигналов напряжения постоянного и переменного тока, силы постоянного и переменного тока, измерения унифицированных выходных сигналов и параметров сигналов переходных коммутационных процессов (амплитуда, частота, время реакции).
Область применения - энергетические службы предприятий при испытаниях и поверке измерительных преобразователей с унифицированными выходными сигналами, счетчиков электрической энергии, а также для диагностики и настройки релейных защит различных типов.
Описание
Принцип действия комплексов основан на преобразовании сетевого напряжения переменного тока в стабилизируемое напряжение постоянного и переменного тока с непрерывным регулированием выходных сигналов.
Комплекс построен на базе встроенных генераторов с независимым регулированием. Контроль и обработка выходных сигналов осуществляется аналогоцифровыми преобразователями и встроенным сигнальным процессором.
Каждый комплекс имеет независимый блок для измерения унифицированных выходных сигналов и блок с двоичными входами и выходами (многофункциональные входы и выходы) для диагностики переходных процессов релейных защит.
На лицевой панели комплексов расположены, выходы генераторов, входы для измерения унифицированных выходных сигналов и многофункциональные входы и выходы для диагностики переходных процессов релейных защит. На задней панели расположены интерфейсные разъемы.
Комплексы СМС 356 отличаются от CMC 256plus, СМС 353 большим значением воспроизводимой мощности. Комплексы CMC 256plus имеют многофункциональные входы с нормированными метрологическими характеристиками для измерения напряжений постоянного и переменного тока с пределами измерений 100 мВ, 1 В, 10 В, 100 В, 600 В.
Комплексы являются переносными приборами и выполнены в металлическом корпусе.
Комплексы функционируют под управлением встроенного и внешнего программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (Test Universe (версия не ниже Test Universe 4.0)) представляет собой программу, позволяющую управлять процессом измерений через порты LPT и интерфейсы Ethernet RJ45, сохранять установки и параметры измерений; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера; экспортировать результаты измерений в распространенные форматы XML, PDF, DOC, XLS. Внешнее ПО не является метрологически значимым.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1
|
Идентификационные (данные) признаки |
Значение |
|
Идентификационное наименование ПО |
Test Universe |
|
Номер версии (идентификационный номер ПО) |
Не ниже 4.0 |
|
Цифровой идентификатор ПО |
- |
Общий вид комплексов приведен на рисунках 1,2, 3.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

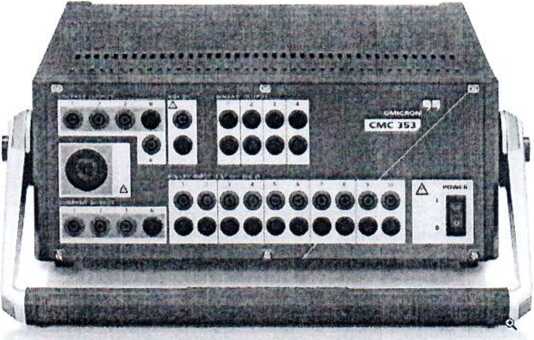

Рисунок 1. Общий вид комплекса измерительного для испытаний в цепях четырехфазного напряжения / шестифазного тока 256plus

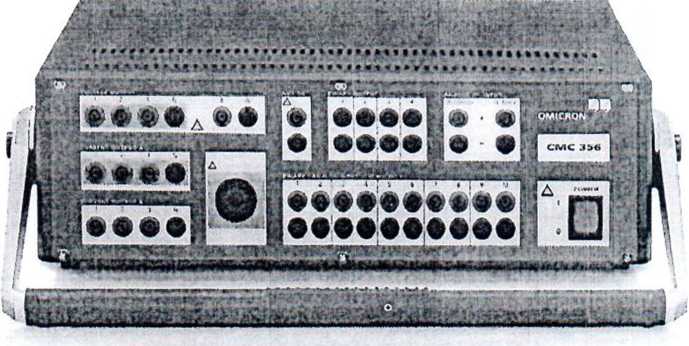

Рисунок 2. Общий вид комплекса измерительного для испытаний в цепях четырехфазного напряжения / шестифазного тока СМС 353.

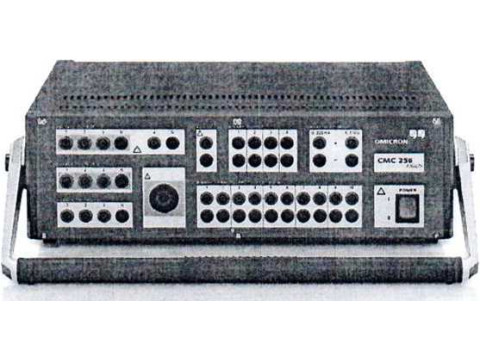

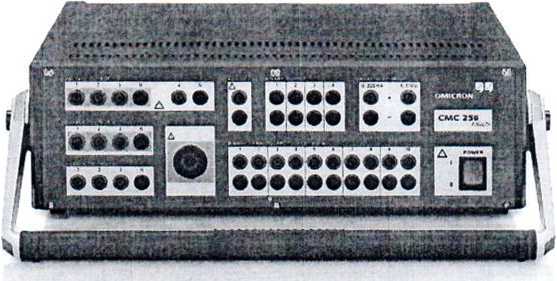

Рисунок 3. Общий вид комплекса измерительного для испытаний в цепях четырехфазного напряжения / шестифазного тока СМС 356.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплексов измерительных для испытаний в цепях четырехфазного напряжения / шестифазного тока серии CMC (CMC 256plus, СМС 353, СМС 356)
Таблица 2
|
Наименование характеристики |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности при (23±5) °C |
Наиболь- ' шее значение воспроизводимой мощности |
Коэф, искажений, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Для CMC 256plus | |||||
|
Напряжение постоянного тока |
от минус 300 до плюс 300 В |
10 мВ |
± (0,0410'2 UyCT + 0,01 -10’2 имах) - в диапазоне от 0 до 300 В и RHarp. г 250 Ом; ± 0.Т10'2 UyCT - в диапазоне от 30 до 300 В и RHarp.< 250 Ом; ± 30 мВ - в диапазоне от 0 до 30 В и Rwarp.< 250 Ом |
360 Вт | |
|
Напряжение переменного тока - для однофазного соединения -Для четырехфазного |
от 0 В до 150 В от 0 В до 300 В от 0 В до 600 В от 0 В до 300 В |
5 мВ 10 мВ 10 мВ 10 мВ |
150 ВА 150 ВА 250 ВА 4 фазы по 50 В А |
± 0,05 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сила постоянного тока - для одной фазы -для параллельного соединения трех фаз |
от минус 12,5 А до плюс 12,5 А от минус 35 А до плюс 35 А |
100 мкА (в диапазоне от 0 до 2,5 А) 1 мА (св. 2,5 А) или 50 мкА (в диапазоне от 0 до 1,25 А) 500 мкА (св. 1,25 А) - в зависимости от способа подключения |
± (0,04-10'21уст + 0,01-10'2 1мах) - в диапазоне от 0 до 2,5 А и Rnarp. — 1 Ом, ± (0,04-10’2 1уст + 0,01 'IO'2 1мах) - в диапазоне св. 2,5 А и Кнагр. 0,5 Ом; ± 0,05-10’21мах - в диапазоне св. 2,5 А И RHarp. > 0,5 Ом |
90 Вт 180 Вт |
- |
|
Сила переменного тока - для однофазного соединения выходов - для трехфазного соединения выходов -для шестифазного соединения выходов |
от 0 до 75 А от 0 до 25 А от 0 до 12,5 А |
420 ВА 280 ВА 140 В А |
± 0,07 | ||
|
Для СМС 353 | |||||
|
Напряжение постоянного тока |
от минус 300 В до плюс 300 В |
10 мВ |
± (0,08-10’2 UyCT + 0.02-10'2 UMax) |
360 Вт |
____ |
|
Напряжение переменного тока - для однофазного соединения - для трехфазного -для четырехфазного |
от 0 В до 300 В от 0 В до 600 В от 0 В до 300 В от 0 В до 300 В |
5 мВ 10 мВ 10 мВ 10 мВ |
150 В А 250 В'А 85 В А 4 фазы по 50 В А |
± 0,05 | |
|
Сила постоянного тока |
от минус 90 А до плюс 90 А |
1 мА или 2 мА - для параллельного соединения |
±(0,15'10'2 1уст + 0,05 -10'2 |мах)-при R„arp> 0,5 Ом; ± 0,3' 10 1мах - при RHarD. > 0,5 Ом |
500 Вт |
- |
|
Сила переменного тока - для однофазного - для трехфазного |
от 0 до 64 А от 0 до 32 А |
530 В А 250 В А |
±0,15 | ||
|
Для СМС 356 | |||||
|
Напряжение постоянного тока |
от минус 300 до плюс 300 В |
10 мВ |
± (0,08-10’2 UycT + + 0,02-10'2 UMax) |
360 Вт |
.... |
|
Напряжение переменного тока - для однофазного соединения -ДЛЯ четырехфазного |
от 0 до 150 В от 0 до 300 В от 0 до 600 В от 0 до 300 В |
5 мВ 10 мВ 10 мВ 10 мВ |
150 В А 150 В А 250 В'А 4 фазы по 50 В А |
±0,05 | |
|
Сила постоянного тока (шесть вых. тока 32 А) |
от минус 120 до плюс 120 А* |
1 мА или 2 мА - для параллельного соединения |
±(0,1510’2 1уст + + 0,05-10’2 1мах) - при RHarP. — 0,5 Ом; ±(0,3-10’2 1мах) - при Rnarp. > 0,5 Ом |
1000 Вт | |
|
Сила переменного тока - для однофазного - для трехфазного - для шестифазного |
от 0 до 128 А от 0 до 64 А от 0 до 32 А |
1100 В А 500 В А 250 В А |
± 0,15 | ||
Примечание:
* - при использовании дополнительного программного модуля до 180 А.
1Уст- установленное значение силы тока, А
1мах - верхнее значение диапазона воспроизведения силы тока, А
RHarp.- значение сопротивления нагрузки, Ом
иуст- установленное значение напряжения, В
UMax- верхнее значение диапазона воспроизведения напряжения, В
Пределы допускаемой дополнительной погрешности воспроизведения напряжений и токов на каждые 10 °C в диапазоне рабочих температур не превышают пределов основной допускаемой погрешности.
|
Диапазон установки частоты (выходы по току для СМС 353, СМС 356), Гц Диапазон установки частоты (выходы по напряжению), Гц - для синусоидальных сигналов - для гармонических сигналов |
от 0 до 1000 от 10 до 1000 от 10 до 3000 |
|
Погрешность установки частоты, Гц, не более |
± 0,5 • 10'6 |
|
Диапазон установки фазового угла, град |
от минус 360 до плюс 360 |
|
Погрешность установки фазового угла для синусоидальных сигналов частотой 50/60 Гц при Пнагр. < 0,5 Ом (выходы по току для СМС 353, СМС 356), град, не более Погрешность установки фазового угла для синусоидальных сигналов частотой 50/60 Гц (выходы по напряжению для СМС 353, СМС 356), град, не более |
± 0,2 ±0,1 |
|
Количество входов для унифицированных сигналов, шт: - по напряжению (0-10 В) - по току (0-20 мА) |
1 1 |
Унифицированные входные сигналы:
|
1) по напряжению: -диапазон измерения, В - погрешность измерения, % 2) по току -диапазон измерения, мА - погрешность измерения, % Количество многофункциональных входов (выходов), шт. Многофункциональные входы (выходы) |
от 0 до 10 ±0,02 от 0 до 20 ±0,02 10 |
(для СМС 353, СМС 356):
|
- диапазон задания порогового напряжения (пост, ток), В - время реакции, мкс, не более |
от 0 до 300 220 |
Многофункциональные входы (для CMC 256plus, СМС 356): Таблица 3
|
Наименование характеристики |
Диапазон частот |
Пределы допускаемой основной относительной погрешности при измерении напряжения при (23±5) °C |
|
Напряжение постоянного тока -для пределов измерения, 1,10, 100, 600 В - для предела 100 мВ |
— |
±0,40 ±0,50 |
|
Напряжение переменного тока - для пределов измерения 600 В, 100 В, 10 В, 1В -для предела измерения 100 мВ |
от 10 Гц до 100 Гц от 10 Гц до 1 кГц от 10 Гц до 10 кГц |
±0,20 ±0,50 ±1,20 |
|
от 10 Гц до 100 Гц от 10 Гц до 1 кГц от 10 Гц до 10 кГц |
±0,35 ± 0,50 ±2,00 |
Диапазон воспроизведения напряжения постоянного тока встроенным источником питания, В
Относительная погрешность воспроизведения напряжения постоянного тока встроенным источником питания, % Максимальная мощность встроенного источника питания, Вт, не более
Диапазон напряжения питания, В
Габаритные размеры, мм, не более
-CMC 256plus
-СМС 353
- СМС 356
Масса, кг, не более
- CMC 256plus
- СМС 353
- СМС 356
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
Условия транспортирования и хранения:
- температура окружающей среды, °C
- относительная влажность, %
Степень защиты оболочки по ГОСТ 14254-2015
от 0 до 264 В
± 5 50
от 110 до 240
450 х 145 х 390 343 х 145 х 390 450 х 145x390
15,9 12,9 16,8
от 0 °C до 50 °C до 95 %
от минус 25 °C до плюс 70 °C до 95 IP 20
Знак утверждения типа
Знак утверждения типа наносят на комплексы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В поставки комплексов входит:
1. Комплекс измерительный для испытаний в цепях четырехфазного напряжения / шестифазного тока серии СМС (CMC 256plus, СМС 353, СМС 356) 1 шт.;
2. Комплекс измерительный для испытаний в цепях четырехфазного напряжения / шестифазного тока CMC 256plus, (СМС 353, СМС 356).
Руководство по эксплуатации. 1 экз.;
3. МРБ МП.1793-2008 Комплексы измерительные серии СМС.
Методика поверки. 1 экз.;
4. Кабель соединения с ПЭВМ 1шт.;
5. Стандартный комплект соединительных проводников 1шт.;
6. Сумка для переноски 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Omicron electronics GmbH.", Австрия;
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
МРБ МП. 1793-2008 "Комплексы измерительные серии СМС. Методика поверки".
Заключение
Комплексы измерительные для испытаний в цепях четырехфазного напряжения / шестифазного тока серии CMC (CMC 256plus, СМС 353, СМС 356) соответствуют требованиям документации фирмы "Omicron electronics GmbH", требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (регистрационный номер декларации о соответствии ТС № RU Д-АТ.ОС01.В.02557 от 17.03.2015, декларация действительна по 16.03.2020 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025.
