Преобразователи измерительные цифровые напряжения переменного тока Е855М-Ц

Назначение

лист 1 из 5

П.Л. Яковлев 2008 г.

Выпускают по техническим условиям ТУ BY 300436592.011-2008 Общества с дополнительной ответственностью «Энергоприбор» (ОДО «Энергоприбор»), Республика Беларусь, ГОСТ 24855-81, ГОСТ 12997-84.

Преобразователи измерительные цифровые напряжения переменного тока Е855М-Ц

Преобразователи измерительные цифровые напряжения переменного тока Е855М-Ц (в дальнейшем - ИП), предназначены для линейного преобразования действующего (среднеквадратического) значения напряжения переменного тока в унифицированный электрический сигнал постоянного тока и (или) цифровой сигнал для передачи данных по интерфейсу RS-485.

ИП применяют для контроля токов электрических сетей и установок, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности.

Описание

ИП построен по принципу дискретного преобразования аналогового сигнала в цифровой, вычисления среднеквадратического значения из N отсчетов и последующего преобразования полученного результата в унифицированный выходной сигнал постоянного тока.

Обработанный результат может быть считан в цифровом виде по последовательному интерфейсу передачи данных RS-485 интеллектуальным устройством верхнего уровня.

Встроенный микроконтроллер позволяет упростить схемотехническое решение, повысить надежность ИП, по сравнению с аналогичными'аналоговыми преобразователями, и получить дополнительные сервисные функции при использовании цифрового интерфейса передачи данных.

Для защиты пользователя от поражения электрическим током оба выходных канала, аналоговый и цифровой, изолированы от измеряемой цепи с помощью оптоэлектронных ключевых устройств и входного токового трансформатора.

ИП выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.

ИП, изготавливаются для нужд народного хозяйства и относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.                                                                     _____

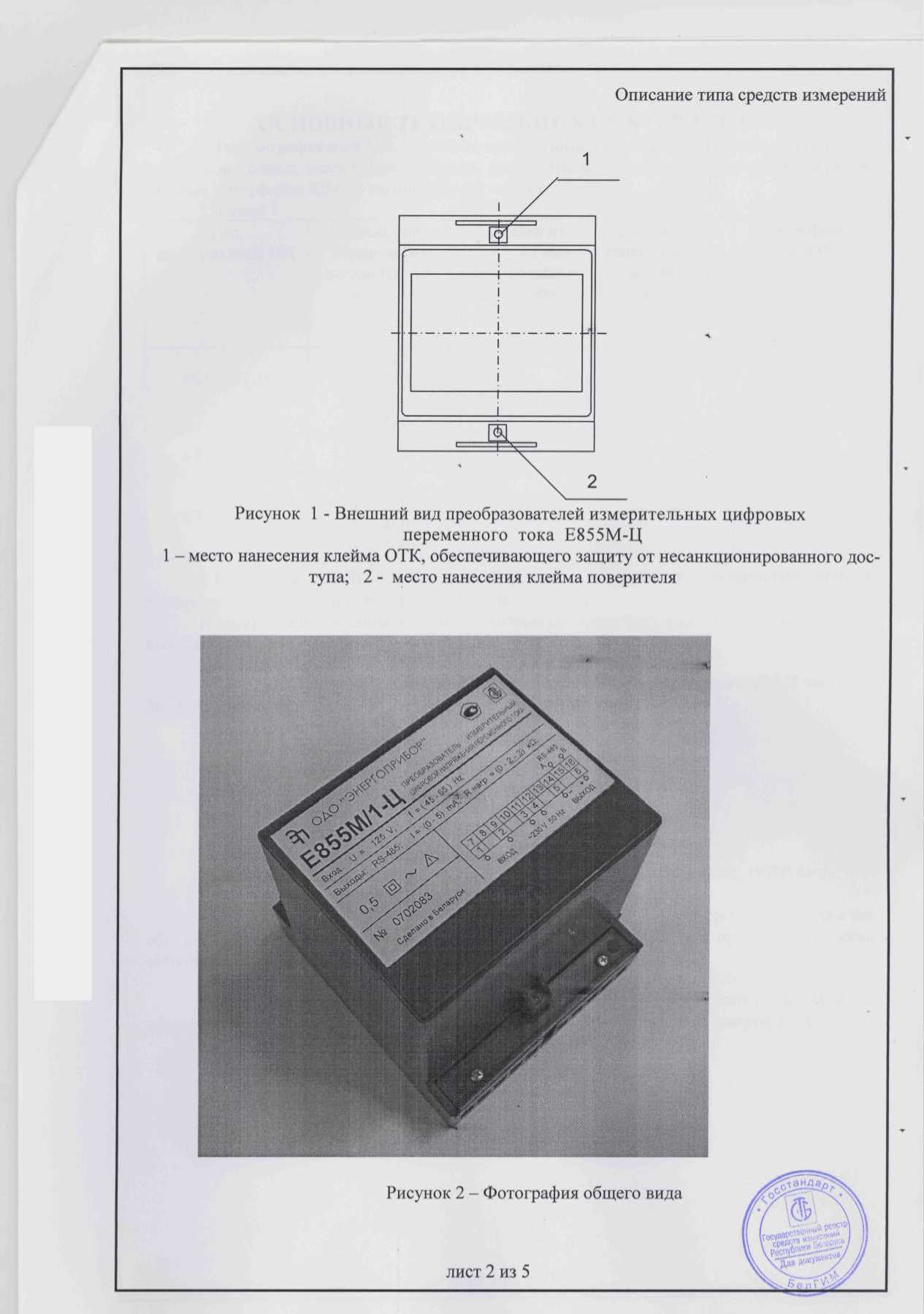

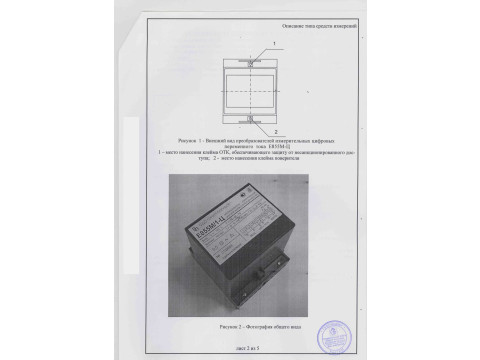

ИП имеют модификации, отличия между которыми приведены в таблий^Г.

Описание типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

для национального реестра^редств и

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Тип. модификация ИП. диапазон преобразования входного сигналов, диапазон изменения выходных аналоговых сигналов, диапазоны изменения сопротивления нагрузки, наличие интерфейса RS-485 соответствуют таблице 1.

Таблица 1

2 Класс точности ИП 0,5. Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала - ± 0,5 %.

Нормирующее значение выходного сигнала соответствует максимальному значению выходного сигнала (таблица 1).

Для цифрового выхода нормирующее значение Аи=5000 единиц.

3 Питание ИП осуществляется от сети с номинальным напряжением 230 В частотой 50 ±0,5 Гц.

4 Мощность, потребляемая ИП. не более:

1) от цепи входного сигнала - 0.5 В’А

2) от цепи питания - 4 В’А.

5 Габаритные размеры ИП не более 120x110x125 мм.

6 Масса ИП не более 0.7 кг.

7 ИП обеспечивают запись в ИП и чтение из ИП:

- адреса ИП в информационной сети в диапазоне адресов от 1 до 254;

- значение скорости передачи данных из ряда 1200. 2400. 4800. 9600. 19200 бит/с;

- значения измеряемого параметра в цифровом виде.

8 ИП обеспечивают прием/передачу данных на любой из фиксированных скоростей обмена из ряда 1200. 2400, 4800. 9600. 19200 бит/с в соответствии с протоколом обмена «Modbus RTU».

9 Степень защиты оболочки ИП по ГОСТ 14254 соответствует IP20.

10 ИП предназначены для работы при температуре окружающего воздуха от минус 30 до плюс 60 °C и относительной влажности (95±3) % при температуре 35 °C.

11 Средняя наработка на отказ - не менее 50000 ч.

12 Средний срок службы ИП - не менее 12 лет.

з»д.=

I (.pen. 1 «> (       ,

\ PHIV 'S——-XjjiS»!®'''■'

Описание типа средств измерений

Знак утверждения типа

Знак утверждения типа наносится на этикетку ИП. а также на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.

Комплектность

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

1 ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

2 ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

3 ТУ BY 300436592.011 -2008 «Преобразователи измерительные цифровые напряжения переменного тока Е855М-Ц».

4 Поверка преобразователей измерительных цифровых напряжения переменного тока Е855М-Ц проводится согласно МП.ВТ. 183-2008 «СОЕЙ РБ. Преобразователи измерительные цифровые напряжения переменного тока Е855М-Ц. Методика поверки», согласованной директором РУП «Витебский ВЦСМ» П.Л. Яковлевым. Межповерочный интервал - 12 месяцев.

Заключение

Преобразователи измерительные цифровые напряжения переменного тока Е855М-Ц соответствуют требованиям технических условий ТУ BY 300436592.011-2008, ГОСТ 24855-81, ГОСТ 12997-84.                                    '

РУП «Витебский центр стандартизации, метрологии и сертификации», 210015 г. Витебск, ул. Б. Хмельницкого, 20, УНП 300000224, ОКПО 02568420

Аттестат аккредитации № BY /112 02.1.0.1574 от 07.12.2006 г.

РУП «Белорусский государственный институт метрологии», 220053, г. Минск, Ста-ровиленский тракт, 93 УНП 100055197 ОКПО 02568454

Аттестат аккредитации № BY 112.02.1.0025

лист 4 из 5

Комплектность поставки соответствует таблице 2. Таблица 2
