Счетчики электрической энергии ЦЭ6827М1Б
| Номер в ГРСИ РФ: | РБ 03 13 3416 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь, Минская обл. |
|
Описание типа РБ 03 13 3416 07 [2007-01-01]
rb-03-13-3416-07_2007-01-01.pdf
|
Скачать |
Счетчики электрической энергии ЦЭ6827М1Б (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3416 07 |
| Наименование | Счетчики электрической энергии ЦЭ6827М1Б |
| Год регистрации | 2007 |
| Номер сертификата | 5226 |
| Дата регистрации | 2008-04-29 |
| Срок действия | - |
| Получатель сертификата | ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Фанипольский завод измерительных приборов "Энергомера"
Адрес: ул. Комсомольская, д. 30, г. Фаниполь, Дзержинский р-н, Минская область
Контакты: (017) 211-03-04 / (017) 211-01-42 / FZIP@energomera.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1723-2007 |
Поверители
Скачать
|
Описание типа РБ 03 13 3416 07 [2007-01-01]
rb-03-13-3416-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии ЦЭ6827М1Б (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Область применения - коммерческий учет активной электрической энергии на промышленных предприятиях, объектах коммунального хозяйства и в энергосистемах как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии
Описание
Принцип действия счетчика основан на перемножении входного сигнала тока и напряжения по методу широтно-импульсной модуляции с последующим преобразованием аналогового сигнала, пропорционального входной мощности, в частоту следования импульсов.
Частотный сигнал, пропорциональный мощности, с модуля преобразования поступает на модуль управления для цифровой обработки и учета потребленной энергии.
Счетчики также имеют в своем составе встроенные часы реального времени, позволяющие вести учет электроэнергии по тарифным зонам суток, телеметрический выход для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки.
Для организации интерфейсов счетчики имегот модули последовательного интерфейса, или модули радиосвязи, или модули связи по сеги 0,4 кВ.
Информация выводи тся на ЖК-индикатор.
Структура условного обозначения счетчиков ЦЭ6827М1Б приведена на рисунке 1.
ЦЭ6827М1БХ XXX
X X X X
|
I__________________________________________________________ |
Н - управление нагрузкой | |||||
|
П - наличие дополнительной памяти | ||||||
|
— |
Тип корпуса: Ш, Ш1...9 - для установки в шкаф; Р, Р1...9 - для установки на рейку. Примечание - цифра указывает номер конструктивного исполнения корпуса | |||||
|
— |
Наличие оптического интерфейса: И - ИК - порт. Примечание - отсутствие символа означает отсутствие оптического интерфейса. | |||||
|
— |
Тип интерфейса удаленного доступа: 1..9 - в зависимости от встроенного модуля интерфейса: 1-RS-485; 2...7 - радиомодем (в зависимости от диапазона и типа антенны); 8 - модем связи по сети 0,4 кВ | |||||
|
— |
Номинальный и максимальный ток: 5-50 А; 10-100 А | |||||
|
Номинальное фазное напряжение: 230 В | ||||||
|
Класс точности по ГОСТ 30207-94: 1,0; 2,0 | ||||||
Рисунок 1 - Схема обозначения модификаций счетчиков
Внешний вид счетчиков ЦЭ6827М1Б приведен на рисунке 2.
Схема пломбирования счетчиков для защиты от несанкционированного доступа к элементам регулировки с указанием места навесных пломб с оттиском государственного повери-тельного клейма и эксплуатирующей организации, а также нанесения государственного повери-тельного клейма-наклейки, приведена в приложении А к описанию типа.

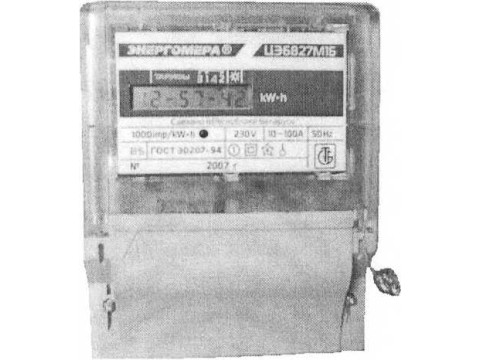

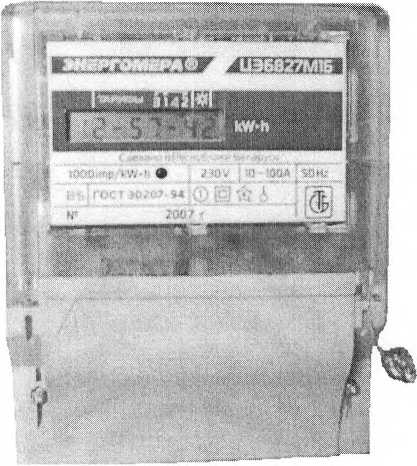

Рисунок 2 - Внешний вид счетчиков ЦЭ6827М1Б
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 30207-94 |
1 или 2 |
|
Номинальное напряжение (Гном), В |
230 |
|
Предельный рабочий диапазон напряжений |
до от 0,8 1,15 Гном |
|
Частота сети, Гц |
50 ± 2,5 или 60± 3,0 |
|
Номинальный ток (7Ном), А |
5 или 10 |
|
Максимальный ток (ZMax), |
10 ZH0M |
|
Порог чувствительности при ГНом и созф=1 |
Р=25 ТО'4 -К- UH0M-IH0M где: К - класс точности счетчика. |
|
Суточный ход встроенных часов в нормальных условиях, с |
±1 |
|
Активная мощность, потребляемая цепью напряжения, Вт, не более |
0,6 |
|
Полная мощность, потребляемая цепью напряжения, В-А, не более |
6 |
|
Полная мощность, потребляемая цепью тока, В-A, не более |
0,5 |
|
Значение постоянной счетчика, имп /кВт-ч |
От 400 до 10000 |
|
Скорость обмена по цифровому интерфейсу, бит/с |
Не менее 2400 |
|
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
II |
|
Количество тарифных накопителей |
до 4 |
|
Количество тарифных сезонов |
12 |
|
Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам на начало месяца |
текущего и не менее 12 предыдущих месяцев |
|
Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее |
4 |
|
Защита от несанкционированного перепрограммирования счетчика |
программная (пароли) |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 51, категория 2 |
|
Рабочий диапазон температур, ° С |
от минус 40 до плюс 55 |
|
Относительная влажность в рабочих условиях, % |
до 98 при температуре 35 °C |
|
Средний срок службы, лет, не менее |
24 |
|
Средняя наработка на отказ, ч, не менее |
160000 |
|
Габаритные размеры, мм, не более |
144x114x46,5 |
|
Масса, кг, не более |
1,0 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель счетчика - методом сеткографии, офсетной печати или другим способом, соответствующим по качеству.
Комплектность
Комплект поставки счетчика должен соответствовать таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Счетчик электрической энергии ЦЭ6827М1Б |
1 |
|
Паспорт |
1 |
|
Паспорт на встроенный модем удаленного доступа |
। ** |
|
Упаковка |
1 |
|
Методика поверки МРБ МП. 1723 - 2007 |
1 * |
|
Руководство по среднему ремонту |
1 * |
|
Каталог деталей |
1 * |
|
* По требованию организаций, производящих регулировку, ремонт и поверку * * Для соответствующих исполнений | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
о ТУ 4228-043-46146329-2004 "Счетчики электрической энергии однофазные ЦЭ6827М1".
о Дополнение BY №1 ТУ 4228-043-46146329-2004 "Счетчики электрической энергии однофазные ЦЭ6827М1Б".
о ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
о ГОСТ 30207-94 "Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2)";
О МРБ МП. 1723 - 2007 "Счетчики электрической энергии ЦЭ6827. Методика поверки".
Заключение
Счетчики электрической энергии ЦЭ6827М1Б соответствуют требованиям ТУ 4228-043-46146329-2004, Дополнения BY №1 ТУ 4228-043-46146329-2004, ГОСТ 22261-94, ГОСТ 30207-94.
Межповерочный интервал - 48 мес.
Научно-исследовательский
испытательный центр БелГИМ
г. Минск. Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
