Счетчики ватт-часов активной энергии переменного тока статические ПСЧ-3ТА.07

Назначение

Счетчики ватт-часов активной энергии переменного тока статические ПСЧ-ЗТА.07 (далее - счетчики) предназначены для измерения и учета активной электрической энергии в трехпроводных и четырехпроводных сетях переменного тока с номинальной частотой 50 Гц.

Счетчики предназначены для эксплуатации в закрытых помещениях в условиях умеренного климата.

Область применения счетчиков - промышленные предприятия, объекты коммунального хозяйства и энергосистемы, а также бытовой сектор.

Счетчики могут эксплуатироваться автономно или в составе автоматизированных систем контроля и учета энергоресурсов (АСКУЭ).

Описание

Счетчики являются электронными трехфазными измерителями потребляемой активной электрической энергии со встроенным микроконтроллером, энергонезависимым запоминающим устройством, телеметрическим выходом и интерфейсом связи.

Счетчики имеют жидкокристаллический индикатор для отображения информации не только об энергопотреблении по четырем тарифам, но и о текущей мощности, дате, времени суток, тарифном расписании на текущий день недели.

Счетчики имеют модификации, приведенные в таблице 1.

Таблица 1                       .

Корпус счетчиков изготовлен методом литья из ударопрочной пластмассы, изолятор контактов изготовлен из пластмассы с огнезащитными добавками.

Электронный счетный механизм счетчиков осуществляет учет электроэнергии непосредственно в кВт-ч.

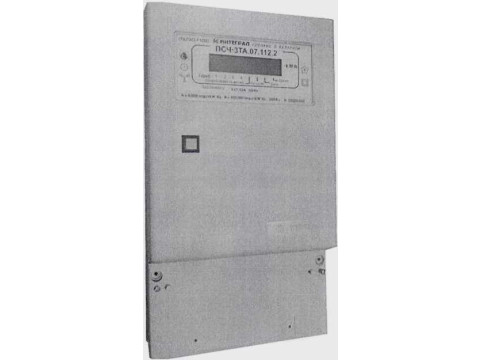

Внешний вид счетчика приведен на рисунке 1.

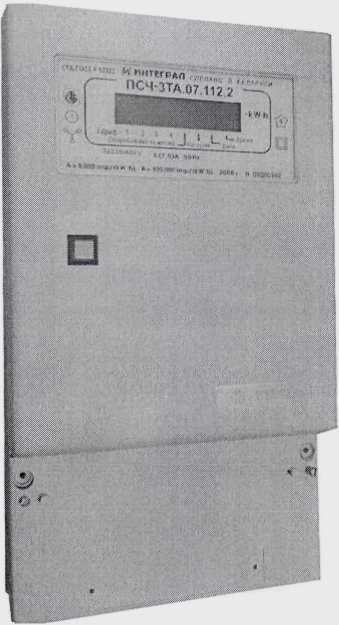

Рисунок 1 - Внешний вид счетчика

Схема пломбировки для защиты от несанкционированного доступа к внутренним частям счетчика с указанием мест для нанесения оттиска клейма ОТК изготовителя и Знака поверки приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по СТБ ГОСТ Р 52322-2007 .................................................... 1

Номинальное напряжение, В.................................................................... 3x230/400

Номинальная частота, Гц......................................................................50 ± 2,5

Базовый [номинальный] (максимальный) ток. А: ПСЧ-ЗТА.07.112.2....................................................................... 5(7,5)

ПСЧ-ЗТА.07.612......................................................................... 5 (50)

ПСЧ-ЗТА.07.612.1 ......................................................................10(100)

Стартовый ток (чувствительность) при номинальном напряжении и коэффициенте мощности, равном единице. А: ПСЧ-ЗТА.07.112.2

ПСЧ-ЗТА.07.612

ПСЧ-ЗТА.07.612.1

Постоянные счетчиков (передаточное число импульсного выходного устройства), имп/(кВт-ч):

- в основном режиме (А): ПСЧ-ЗТА.07.612, ПСЧ-ЗТА.07.612.1

ПСЧ-ЗТА.07.112.2

- в режиме поверки (В) : ПСЧ-ЗТА.07.612, ПСЧ-ЗТА.07.612.1

ПСЧ-ЗТА.07.112.2 .....  100000

Суточный ход встроенных часов (внутреннего таймера), с/сут,

Количество тарифных зон

Мощность, потребляемая в цепях напряжения: - полная, ВА, не более

- активная, Вт, не более

Полная мощность, потребляемая последовательной цепью, В А. не более

Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более .. 325x170x77 Масса, кг, не более

Установленная безотказная наработка, ч, не менее

Средний срок службы до первого капитального ремонта, лет, не менее

Средняя наработка на отказ, ч, не менее

Установленный рабочий диапазон температур, °C,.......................от минус 40 до плюс 60

Относительная влажность в рабочих условиях , %,....................95 при температуре 30 °C

Предельный диапазон температур

хранения и транспортирования, °C,.......................................от минус 40 до плюс 70

Относительная влажность при транспортировании, %,.......до 95 при температуре 30 °C

Степень защиты от поражения электрическим током по ГОСТ 12.2.091-2002 .... класс II Степень защиты от проникновения пыли и воды по ГОСТ 14254-96 ...................IP

Количество импульсных выходов

Режим питания импульсного выхода:

- напряжение, В

- сила тока, мА

Срок сохранения информации при отключении питания, лет

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель счетчиков методом офсетной печати.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки счетчиков приведен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ ГОСТ Р 52320-2007 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

СТБ ГОСТ Р 52322-2007 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ИЛГШ.411152.131 ТУ Счетчики ватт-часов активной энергии переменного тока статические ПСЧ-ЗТА.07. Технические условия.

Извещение об изменении №6 ИЛГШ.411152.131 ТУ.

МРБ МП. 1844-2008 Счетчики ватт-часов активной энергии переменного тока статические ПСЧ-ЗТА.07. Методика поверки.

Заключение

Счетчики ватт-часов активной энергии переменного тока статические ПСЧ-ЗТА.07 соответствуют требованиям технических условий ИЛГШ.411152.131 ТУ с учетом извещения об изменении № 6, СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52322-2007 и ГОСТ 22261-94.

Межповерочный интервал - не более 48 мес (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр РУП «БелГИМ».

г.Минск. Старовиленский тракт, 93

Тел.334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
