Счетчики электрической энергии электронные OD4165
| Номер в ГРСИ РФ: | РБ 03 13 3063 09 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Счетчики электрической энергии электронные OD4165 (далее - счетчики) -предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3063 09 |
| Наименование | Счетчики электрической энергии электронные OD4165 |
| Год регистрации | 2009 |
| Номер сертификата | 5722 |
| Дата регистрации | 2009-01-29 |
| Срок действия | 2011-09-26 |
| Получатель сертификата | "ABB AB", Швеция (SE) |
Производитель / Заявитель
фирма "ABB AB"
Адрес: Box 1005, SE- 611 29 Nykoping
Контакты: +46 155 29 50 00 / +46 155 28 81 10
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.584-2004 |
Поверители
Скачать
|
Описание типа РБ 03 13 3063 09 [2009-06-17]
rb-03-13-3063-09_2009-06-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3063 09 [2006-11-27]
rb-03-13-3063-09_2006-11-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3063 09 [2009-01-01]
rb-03-13-3063-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии электронные OD4165 (далее - счетчики) -предназначены для:
- измерения активной, реактивной и полной энергии в трехфазных цепях переменного тока трансформаторного или прямого включения, в одно- и многотарифных режимах;
- передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии автоматизированных систем контроля и учета электроэнергии (АСКУЭ).
Счетчики могут применяться в энергетической промышленности в составе автоматизированных систем контроля и учета электроэнергии, а также в системах управления нагрузкой энергетических сетей.
Описание
Внешний вид счетчиков приведен на рисунке 1.
Счетчики состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора, электрически программируемых запоминающих устройств и дисплея на жидкокристаллических индикаторах. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с ЭВМ осуществляется с помощью оптического порта или цифрового интерфейса. Питание счетчика обеспечивается от входных сигналов напряжения. Клавиатура на лицевой панели позволяет изменять режимы работы (отображение на дисплее всех измеряемых величий^^^^е включать режим самотестирования. / ■/ ZJL,
|
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ЭЛЕКТРОННЫЕ OD4165 |
Внесены в Государственный реестр средств измерений Республики Беларусь „ . Регистрационный № РБ |
Выпускают по технической документации фирмы "АВВ АВ", Швеция.

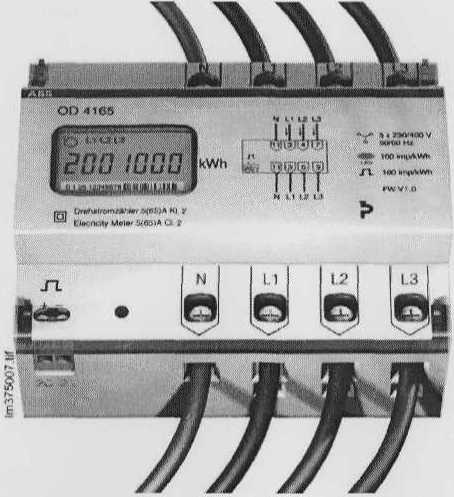

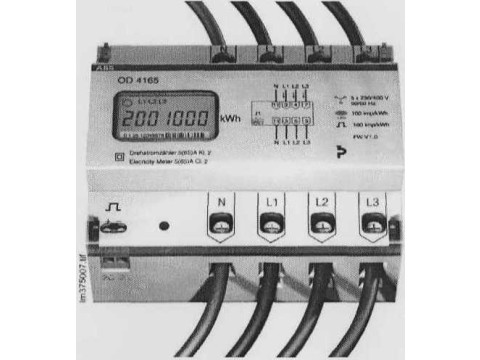

Рис. 1. Внешний вид счетчика электрической энергии электронного OD4165
Схема пломбирования счетчика от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма приведена в Приложении к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчика приведены в таблице 1.
|
Таблица 1 | ||
|
Характеристика |
Значение | |
|
Тип подключения |
прямое включение | |
|
Номинальное напряжение |
3x230/400 В переменного тока | |
|
Отклонение от номинального напряжения |
от минус 20 % до плюс 15 % | |
|
Потребляемая мощность по цепи тока, не более |
3 ВА/фаза | |
|
Номинальный/максимальный ток |
5/65 А | |
|
Порог чувствительности |
25 мА | |
|
Номинальная частота |
50/60 Гц | |
|
Класс точности |
2 (± 2 %) | |
|
Диапазон рабочих температур |
от минус 25 °C до плюс 55 °C | |
|
Степень защиты по ГОСТ 14254 |
IP20 | |
|
Масса, не более |
0,45 кг | |
|
Импульсный выход | ||
|
Напряжение |
от 5 до 40 В постоянного тока | |
|
Максимальный ток |
100 мА | |
|
Длительность импульса |
(100,0 ±2,5) мс | |
|
Постоянная счетчика по импульсному выходу |
100 имп/кВтч | |
|
Оптический выход | ||
|
Постоянная счетчика по оптическому выходу |
100 имп/кВтч | |
|
Длительность импульса оптического выхода |
40 мс | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель счетчика или на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки счетчика входят:
- счетчик
1 шт.
1 шт.
1 шт.
руководство по эксплуатации упаковочная коробка
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 30206-94 "Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2S и 0,5S)".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 8.584-2004 "Государственная система обеспечения единства измерений. Счетчики статические активной электрической энергии переменного тока. Методика поверки".
Техническая документация фирмы "АВВ АВ", Швеция.
Заключение
Счетчики электрической энергии электронные OD4165 соответствуют требованиям ГОСТ 30206-94, ГОСТ 22261-94 и технической документации фирмы-изготовителя.
Межповерочный интервал 48 месяцев.
Научно-исследовательский
испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел.334-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
