Счетчики электрической энергии трехфазные электронные эталонные CL311 V2
| Номер в ГРСИ РФ: | РБ 03 13 4010 09 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | "Shenzhen CLOU Electronics Co., Ltd", Китай |
Счетчики электрической энергии трехфазные электронные эталонные CL311 V2 (далее - счетчик CL311 V2) предназначены для измерения активной, реактивной и полной мощности, напряжения, силы переменного тока, частоты, коэффициента мощности и угла сдвига фаз, преобразования энергии в частоту следования импульсов и определения погрешности счетчиков электрической энергии. Также счетчик CL311 V2 обеспечивает измерение коэффициента нелинейных искажений (THD) сигналов напряжения и тока, коэффициента гармонических составляющих (со 2 по 21), и отображение формы кривых напряжения и тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4010 09 |
| Наименование | Счетчики электрической энергии трехфазные электронные эталонные CL311 V2 |
| Год регистрации | 2009 |
| Номер сертификата | 5763 |
| Дата регистрации | 2009-03-26 |
| Срок действия | 2014-03-26 |
| Получатель сертификата | фирма "Shenzhen CLOU Electronics CO., LTD", Китай (CN) |
Производитель / Заявитель
фирма "Shenzhen CLOU Electronics CO., LTD"
Адрес: 5/F, T2building, Hi-tech industry park S., Nanshan District, Shenzhen City, Guangdong Province
Контакты: 86-755-26719656 / 86-755-26719679
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1902-2009 |
Поверители
Скачать
|
Описание типа РБ 03 13 4010 09 [2009-08-18]
rb-03-13-4010-09_2009-08-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4010 09 [2009-01-01]
rb-03-13-4010-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные электронные эталонные CL311 V2 (далее - счетчик CL311 V2) предназначены для измерения активной, реактивной и полной мощности, напряжения, силы переменного тока, частоты, коэффициента мощности и угла сдвига фаз, преобразования энергии в частоту следования импульсов и определения погрешности счетчиков электрической энергии. Также счетчик CL311 V2 обеспечивает измерение коэффициента нелинейных искажений (THD) сигналов напряжения и тока, коэффициента гармонических составляющих (со 2 по 21), и отображение формы кривых напряжения и тока.
Область применения - поверочные и испытательные лаборатории предприятий энергосистемы и метрологические службы.
Счетчики могут использоваться в качестве эталонов при проведении метрологического контроля средств измерений.
Счетчики могут применяться как автономно и в составе установок для поверки и регулировки однофазных и трехфазных счетчиков электрической энергии класса точности 0,2 и менее точных.
Описание
Принцип действия счетчика CL311 V2 заключается в преобразовании значений входного напряжения и тока в цифровые коды, с последующей обработкой микропроцессором. Микропроцессор реализует измерительные алгоритмы и управляет работой всех узлов счетчика.
Счетчик CL311 V2 состоит из блока первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора, запоминающих устройств и жидкокристаллического дисплея, на который выводятся результаты измерений. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых величин.
Счетчик CL311 V2 имеет встроенный анализатор гармоник, позволяющий измерять коэффициент нелинейных искажений (THD) сигналов напряжения и тока, коэффициента гармонических составляющих (со 2 по 21), а также отображать формы кривых напряжемия'и тока.
Связь с внешней ПЭВМ осуществляется с помощью интерфейсов R^-232 и R^-485. Счетчик CL311 V2 оснащен 8 входами для подключения импульсного ^ыхода поверяемых \. '< .. ‘ Листов 6 Лист Г • /
Счетчики электрической энергии трехфазные электронные эталонные CL311 V2
Н.А.Жагора
2009
РегистрацГТОЯТГый № PSO3 УЗ
УТВЕРЖДАЮ
Директор
Республиканского унитарного предприятия «Белорусский ЭЗэддар^венный институт метрологии»
---- -- —
^ЬйШаЖРвенный реестр средств измерений
счетчиков электроэнергии и импульсным выходом с частотой сигнала, пропорциональной измеряемой энергии.
Счетчик CL311 V2 имеет модификации по классу точности:
- CL311 V2 - класс точности 0,05;
- CL311 V2 В - класс точности 0,1.
Счетчик CL311 V2 имеет пароль, обеспечивающий защиту от несанкционированного
перепрограммирования счетчика в условиях эксплуатации.
Внешний вид счетчика CL311 V2 приведен на рисунке 1.

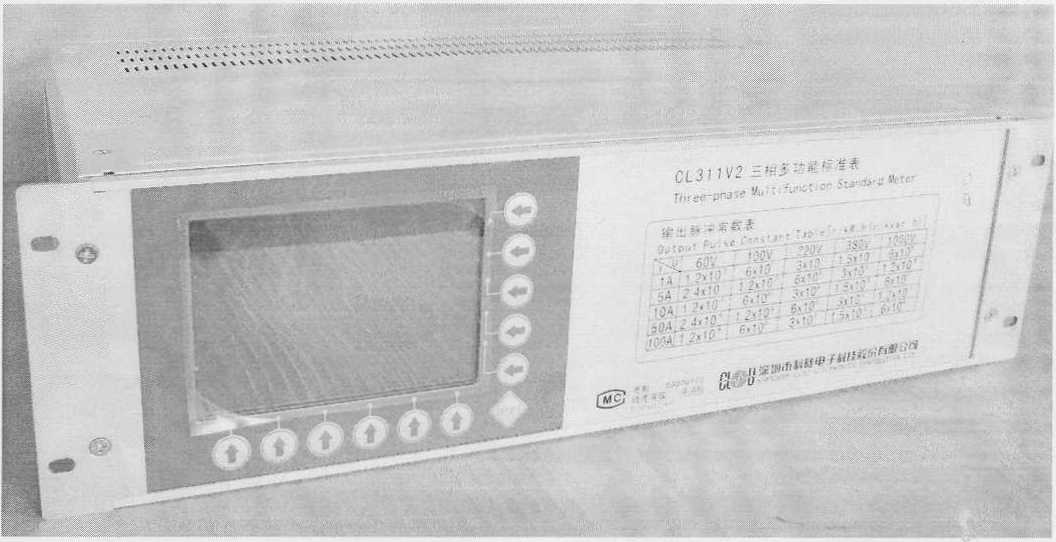

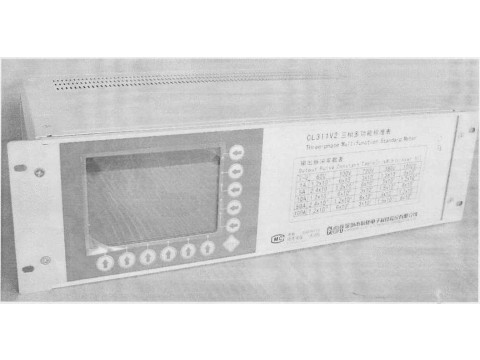

Рисунок 1 - Внешний вид счетчика CL311 V2
Место нанесения знака поверки приведено в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчика указаны в таблице 1 Таблица 1
|
Наименование |
Значение для счетчиков модификации | |
|
CL311 V2 |
CL311 V2B | |
|
Диапазон измерения напряжения . В |
от 30 до 600 | |
|
Пределы допускаемой относительной погрешности измерения напряжения, % |
±0,05 |
±0,1 |
|
Диапазон измерения силы тока, А |
от 0,025 до 100 | |
|
Пределы допускаемой относительной погрешности измерения силы тока, % |
±0,05 |
±0,1 |
|
Пределы допускаемой относительной погрешности измерения активной мощности и энергии (coscp>0,5), % |
±0,05 |
±0,1 |
|
Пределы допускаемой относительной погрешности измерения реактивной мощности и энергии (sin<p>0,5), % |
±0,1 |
±0,2 |
|
Диапазон измерения угла сдвига фаз, град |
от минус 180 до плюс 180 или от 0 до 360 | |
|
Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз (I > 0,2 A, U > 100 В), град |
±0,05 | |
|
Диапазон измерения частоты сети, Гц |
от 45 до 64,999 | |
|
Пределы допускаемой абсолютной погрешности измерения частоты сети, Гц Диапазон измерения коэффициента мощности (cosq>, sincp) Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
±0,01 от минус 1 до плюс 1 ±0,005 | |
|
Количество анализируемых гармонических составляющих по цепи напряжения (тока) |
до 21 | |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента нелинейных искажений (TDH) сигналов напряжения, тока и коэффициента гармонических составляющих при Кцп (Kjn) <1,0, % |
± 0.05 | |
|
1 Тределы допускаемой относительной погрешности измерения коэффициента нелинейных искажений (TDH) сигналов напряжения, тока и коэффициента гармонических составляющих при KUn (К|П) >1,0, % |
±5 | |
|
Количество выходных частотных каналов |
1 | |
|
Диапазон задания постоянной счетчика CL311, имп/кВт-ч (имп/квар-ч) |
от 1 до 599999999 | |
|
Максимальная частота выходного сигнала, кГц |
10 | |
|
Выходной уровень сигнала: - высокий уровень, В - низкий уровень, В |
от 2,4 до 5 от 0 до 0,5 | |
|
Максимальный выходной ток, mA |
20 | |
|
Количество каналов измерения погрешности тестируемых счетчиков |
8 | |
|
Пределы абсолютной погрешности канала измерения погрешности тестируемых счетчиков, % |
0,005 ' X | |
|
Диапазон задания постоянной по каналу измерения погрешности, имп/кВт ч (имп/квар-ч) |
от 1 до 599999999 \ " • : | |
Продолжение таблицы 1
|
Наименование |
Значение для счетчиков модификации |
|
CL311V2 CL311V2B | |
|
Максимальная частота входного сигнала, кГц |
10 |
|
Тип интерфейса связи |
RS-232C и RS-485 |
|
Напряжение питания, В |
230 ±23 |
|
Частота питающей сети, Гц |
50 ± 0,5 |
|
Максимальная потребляемая мощность, В-А |
50 |
|
Время установления рабочего режима, мин |
15 |
|
Рабочий диапазон температур, ° С |
20 ±5 |
|
Относительная влажность в рабочих условиях, % |
до 85 |
|
Диапазон температур хранения и транспортирования, ° С |
от минус 20 до плюс 55 |
|
Габаритные размеры, мм, не более |
448 х320 х132 |
|
Масса, кг, не более |
14 |
|
Средний срок службы, лет, не менее |
10 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96 |
IP 20 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
I |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом
Комплектность
Комплект поставки счетчика должен соответствовать таблице 2
Таблица 2
|
Наименование |
Количество |
|
Счетчик электрической энергии трехфазный электронный эталонный CL311 V2 |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП 1902 -2009 |
1 * |
|
Кабель сетевого питания |
1 |
|
Кабель для подключения к импульсному выходу счетчика CL311 V2 |
1 * |
|
Кабель для подключения импульсного входа счетчика CL311 V2 |
1 * |
|
Упаковка |
1 * |
|
* Определяется договором на поставку | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
♦ ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
♦ Техническая документация фирмы «Shenzhen Clou Electronics Со., Ltd», КНР. -
♦ МРБ МП. 1902-2009 «Система обеспечения единства измерений Республики Беларусь. Счетчик электрической энергии трехфазный электронный эталонный CL311 V2. МеТоди ка поверки»'.
Заключение
Счетчики электрической энергии трехфазные электронные эталонные CL311 V2 соответствуют требованиям ГОСТ 22261-94 и технической документаций фирмы «Shenzhen Clou Electronics Со., Ltd», КНР.
Межповерочный интервал - не более 12 мес при применении в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
Другие Счетчики электроэнергии
