Счетчики электрической энергии ЦЭ6822Б

Номер в ГРСИ РФ:	РБ 03 13 3417 07
Раздел:	Средства измерений электрических величин [13]
Категория:	Счетчики электроэнергии
Производитель / заявитель:	ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь, Минская обл.

Скачать

Описание типа РБ 03 13 3417 07 [2007-01-01]

rb-03-13-3417-07_2007-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Счетчики электрической энергии ЦЭ6822Б (далее - счетчики) предназначены для измерения активной энергии в трехфазных четырехпроводных и трехпроводных цепях переменного тока и её учета по четырем тарифам в двенадцати временных зонах.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 3417 07
Наименование	Счетчики электрической энергии ЦЭ6822Б
Год регистрации	2007
Номер сертификата	5227
Дата регистрации	2008-04-29
Срок действия	-
Получатель сертификата	ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь, Республика Беларусь (BY)

Производитель / Заявитель

ООО "Фанипольский завод измерительных приборов "Энергомера"

Адрес: ул. Комсомольская, д. 30, г. Фаниполь, Дзержинский р-н, Минская область

Контакты: (017) 211-03-04 / (017) 211-01-42 / FZIP@energomera.by

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по МРБ МП. 1722-2007

Поверители

Скачать

Описание типа РБ 03 13 3417 07 [2007-01-01]

rb-03-13-3417-07_2007-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - коммерческий учет активной электрической энергии на промышленных предприятиях, объектах коммунального хозяйства и в энергосистемах как автономно,, так и в составе автоматизированных систем контроля и учета электроэнергии

Описание

Принцип действия счетчика основан на перемножении входного сигнала тока и напряжения по методу широтно-импульсной модуляции с последующим преобразованием аналогового сигнала, пропорционального входной мощности, в частоту следования импульсов.

Частотный сигнал, пропорциональный мощности, с модуля преобразования поступает на модуль управления для цифровой обработки и учета потребленной энергии.

Счетчики также имеют в своем составе встроенные часы реального времени, позволяющие вести учет электроэнергии по тарифным зонам суток, телеметрический выход для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, оптопорт и последовательный интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии.

Структурная схема условного обозначения счетчиков приведена на рис. 1

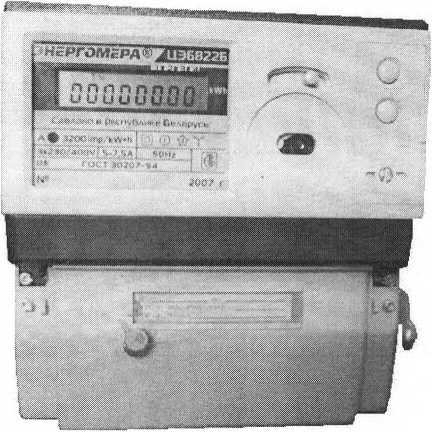

Внешний вид счетчиков приведен на рисунке 2.

Схема пломбирования счетчиков для защиты от несанкционированного доступа тГД.ле^ ментам регулировки с указанием места навесных пломб с оттиском государственного поверн-тельного клейма и эксплуатирующей организации, а также нанесения государственного повери-тельного клейма-наклейки, приведена в приложении А к описанию типа.

Структура условного обозначения счетчиков

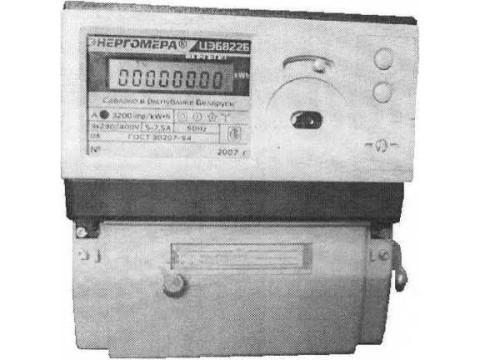

Рисунок 2 - Внешний вид счетчиков ЦЭ6822Б

ЦЭ6822Б X X Х-Х X X X X

					1_________________________________________	Н- управление нагрузкой
						Тип корпуса: Р - для установки на DIN-рейку Ш - для установки в шкаф

						Тип интерфейса: 1-RS-485
						Схема включения: Зф.4пр. - трехфазная четырехпроводная; Зф.Зпр. - трехфазная трехпроводная

						Номинальный и максимальный ток: 1-1,5 А; 5-7,5 А; 5-50 А; 10-100 А

						Номинальное напряжение: 57,7 В (фазное); 100 В (линейное); 127 В (фазное); 230 В (фазное)

						Класс точности по ГОСТ 30207-94: 1,0; 2,0

Рисунок 1 - Схема обозначения модификаций счетчиков

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков указаны в таблице 1.

Наименование характеристики	Значение
Класс точности по ГОСТ 30207-94	1 или 2
Номинальное напряжение (Гном), В	57,7; 100; 127; 230
Предельный рабочий диапазон напряжений	от 0,8 до 1,15 С/ном
Частота сети, Гц	50 ± 2,5 или 60±3,0
Номинальный ток (Гном), А	1; 5 или 10
Максимальный ток (Гмах),	1,5 ГНом ИЛИ 10 Гном
Порог чувствительности при Гном и соэф=1	1.1 Р=25-К-UH0M-1,1(Ш где: К - класс точности счетчика.
Суточный ход встроенных часов в нормальных условиях,с	±1
Активная мощность, потребляемая цепью напряжения, Вт, не более	0,6
Полная мощность, потребляемая цепью напряжения, В-A, не более	6
Полная мощность, потребляемая цепью тока, В-A, не более	0,5
Постоянная счетчика, имп /кВт-ч	от 320 до80000
Скорость обмена по цифровому интерфейсу, бит/с	Не менее 2400
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002	II
Количество тарифных накопителей	ДО 4
Количество тарифных сезонов	12
Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 тарифам на начало месяца	текущего и не менее 12 предыдущих месяцев
Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее	8
Степень защиты оболочки по ГОСТ 14254-96	IP 51, категория 2
Рабочий диапазон температур, ° С	от минус 40 до плюс 55
Относительная влажность в рабочих условиях, %	до 98 при температуре 35 °C
Средний срок службы, лет, не менее	24
Средняя наработка на отказ, ч, не менее	160000
Габаритные размеры, мм, не более	282x177x90
Масса, кг, не более	1,5 /

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель счетчика - методом сеткографии, офсетной печати или другим способом, соответствующим по качеству.

Комплектность

Комплект поставки счетчика должен соответствовать таблице 3.

Таблица 3

Наименование	Количество
Счетчик электрической энергии ЦЭ6822Б	1
Паспорт	1
Упаковка	1
Методика поверки МРБ МП. 1722 - 2007	1 *
Руководство по среднему ремонту	1 *
Каталог деталей	1 *
* По требованию организаций, производящих регулировку, ремонт и поверку
