Преобразователи измерительные параметров установок катодной защиты "Топаз"

Назначение

Преобразователи измерительные параметров установок катодной защиты "Топаз" (в дальнейшем - преобразователи), предназначены для преобразования поляризационного и суммарного защитных потенциалов трубопровода или тока и напряжения станций катодной защиты (СКЗ) в унифицированные токовые сигналы от 4 до 20 мА или в цифровые сигналы интерфейса RS-485.

Преобразователи применяются в системе контроля режимов работы станций катодной защиты и параметров электрохимзащиты подземных металлических трубопроводов.

Описание

Принцип работы преобразователей основан на измерении поляризационного и суммарного потенциалов подземных металлических трубопроводов, выходного напряжения и тока нагрузки (с использованием шунта СКЗ) и преобразовании их в унифицированные токовые или цифровые сигналы.

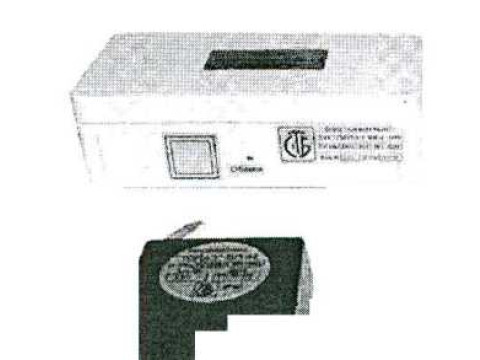

Преобразователи состоят из:

1) блока первичного (в дальнейшем БП);

2) блока вторичного (в дальнейшем БВ).

В зависимости от вида преобразуемых параметров - поляризационного и суммарного защитных потенциалов или тока и напряжения СКЗ и вида выходного сигнала - токовый в диапазоне от 4 до 20 мА или интерфейс RS-485, и от конструктивных особенностей, преобразователи изготавливаются в следующих модификациях: "Топаз-1-01", "Топаз-1-02", "То-паз-2-01", "Топаз-2-02", "Топаз-3".

"Топаз-1-01" предназначен для преобразования поляризационного и суммарного защитных потенциалов в токовые сигналы в диапазоне от 4 до 20 мА и контроля состояния датчика положения крышки контрольно-измерительной колонки (КИК). Состоит из блока первичного БП-01 и блока вторичного БВ-1.

"Топаз-1-02" предназначен для преобразования выходного тока (по падению напряжения на шунте СКЗ) и выходного напряжения СКЗ в токовые сигналы в диапазоне от 4 до 20 мА, а так же контроля состояния датчика двери и датчика сетевого питания СКЗ. Состоит из блока первичного БП-02 и блока вторичного БВ-1.

"Топаз-2-01" предназначен для преобразования поляризационного и суммарного защитных потенциалов и состояния датчика положения крышки КИК в сигналы интерфейса

V Гос-      W

I                                        ]

I Лист 1 Листов: 5 RS-485. Состоит из блока первичного БП-01 и блока вторичного БВ-2.

"Топаз-2-02" предназначен для преобразования выходного тока по падению напряжения на шунте СКЗ и выходного напряжения СКЗ, состояния датчика двери и датчика сетевого питания СКЗ в сигналы интерфейса RS-485. Состоит из блока первичного БП-02 и блока вторичного БВ-2.

"Топаз-3" предназначен для преобразования поляризационного и суммарного защитных потенциалов в токовые сигналы в диапазоне от 4 до 20 мА. Конструктивно выполнен в одном блоке.

БП-01 предназначен для преобразования поляризационного и суммарного защитных потенциалов трубопровода и состояния датчика положения крышки КИК в цифровой сигнал и его передачи по двухпроводной линии связи на блок вторичный.

БП-02 предназначен для преобразования выходного тока (по падению напряжения на шунте СКЗ) и выходного напряжения СКЗ, состояния датчика сетевого питания СКЗ в цифровой сигнал и его передачи по двухпроводной линии связи на блок вторичный.

БВ-1 предназначен для питания блока первичного по двухпроводной линии связи и преобразования цифрового сигнала блока первичного в унифицированные токовые сигналы в диапазоне от 4 до 20 мА.

БВ-2 предназначен для питания блока первичного по двухпроводной линии связи и преобразования цифрового сигнала блока первичного в сигналы интерфейса RS-485.

Преобразователи «Топаз-1-01» и «Топаз-2-01» обеспечивают передачу состояния одного датчика сигнализации. Преобразователи «Топаз-1-01» и «Топаз-2-01» обеспечивают передачу состояния двух датчиков сигнализации.

Место нанесения поверительного клейма-наклейки и габаритные размеры приведены в

1 Диапазон преобразования поляризационного и суммарного защитных потенциалов от минус 0,5 до минус 3,0 В.

2 Диапазон преобразования тока СКЗ (с использованием шунта СКЗ) от 1,5 до 75 мВ.

3 Диапазон преобразования напряжения СКЗ от 1,5 до 75 В.

4 Пределы допускаемой основной абсолютной погрешности выходного сигнала преобразователей:

± 0,1 мА для "Топаз-01 ","Топаз-1-02"и "Топаз-3",

± 20 единиц цифрового двоичного кода для "Топаз-2-01" и "Топаз-2-02".

5 Пределы допускаемой дополнительной абсолютной погрешности выходного сигнала преобразователей, обусловленной изменением температуры окружающей среды от нормальной до рабочих, не более 0,5 основной погрешности на каждые 10°С.

6 Питание преобразователей:

- "Топаз-1-01", "Топаз-1-02" и "Топаз-3" - от сети переменного тока напряжением (230±23) В, частотой (50±1) Гц;

- "Топаз-2-01" и "Топаз-2-02" - от сети постоянного тока напряжением от 24 до 27 В.

7 Режим работы преобразователей непрерывный

8 Потребляемая мощность от сети питания не более 15 В-А.

9 Средний срок службы преобразователя 8 лет.

10 Преобразователи выдерживают в рабочих условиях климатические воздействия.

приведенные в таблице 1.

Таблица 1.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель преобразователей и на эксплуатационную документацию.

Комплектность

Комплектность поставки определяется заказом в соответствии с технической докумен

тацией.

В комплект поставки преобразователей входят

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Технические условия ТУ ВУ 100338913.001-2006.

Методика поверки МРБ МП. 1552-2006 «Преобразователи измерительные параметров установок катодной защиты «Топаз».

Заключение

Преобразователи измерительные «Топаз» соответствуют техническим условиям ТУ BY 100338913.001-2006.

Межповерочный интервал - не более 24 месяцев, для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
