Комплексы измерительные для испытаний в цепях трехфазного напряжения / трехфазного тока CMC 156
| Номер в ГРСИ РФ: | РБ 03 13 3722 08 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Omicron electronics GmbH", Австрия |
Комплексы измерительные для испытаний в цепях трехфазного напряжения / трехфазного тока СМС 156 (далее - комплексы) предназначены для формирования сигналов напряжения постоянного и переменного тока, силы постоянного и переменного тока, измерения унифицированных выходных сигналов и параметров сигналов переходных коммутационных процессов (амплитуда, частота, время реакции).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3722 08 |
| Наименование | Комплексы измерительные для испытаний в цепях трехфазного напряжения / трехфазного тока CMC 156 |
| Год регистрации | 2008 |
| Номер сертификата | 5229 |
| Дата регистрации | 2008-04-29 |
| Срок действия | 2013-04-29 |
| Получатель сертификата | фирма "Omicron electronics GmbH", Австрия (АТ) |
Производитель / Заявитель
фирма "Omicron electronics GmbH"
Адрес: Oberes Ried 1, 6833 Klaus, Austria
Контакты: +43-5523-507-352 / +43-5523-507-999
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1793-2008 |
Поверители
Скачать
|
Описание типа РБ 03 13 3722 08 [2008-01-01]
rb-03-13-3722-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3722 08 [2009-08-04]
rb-03-13-3722-08_2009-08-04.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные для испытаний в цепях трехфазного напряжения / трехфазного тока СМС 156 (далее - комплексы) предназначены для формирования сигналов напряжения постоянного и переменного тока, силы постоянного и переменного тока, измерения унифицированных выходных сигналов и параметров сигналов переходных коммутационных процессов (амплитуда, частота, время реакции).
Область применения - энергетические службы предприятий при испытаниях и поверке измерительных преобразователей с унифицированными выходными сигналами, а также диагностики и настройки релейных защит различных типов.
Описание
Принцип действия комплексов основан на преобразовании сетевого напряжения переменного тока в стабилизируемое напряжение постоянного и переменного тока с непрерывным регулированием выходных сигналов.
Комплекс построен на базе встроенных генераторов с независимым регулированием. Контроль и обработка выходных сигналов осуществляется аналогоцифровыми преобразователями и встроенным сигнальным процессором.
Комплекс имеет независимый блок для измерения унифицированных выходных сигналов и блок с двоичными входами и выходами (многофункциональные входы и выходы) для диагностики переходных процессов релейных защит. Управление комплексом осуществляется с помощью ПЭВМ через порт LPT.
На лицевой панели комплекса расположены выходы генераторов, входы для измерения унифицированных выходных сигналов и многофункциональные входы и выходы для диагностики переходных процессов релейных защит. На задней панели расположены интерфейсные разъемы.
Комплексы являются переносными приборами и выполнены в металлическом корпусе.
Общий вид комплекса приведен на рисунке 1.
Место нанесения поверительного клейма-наклейки указано в приложении А.

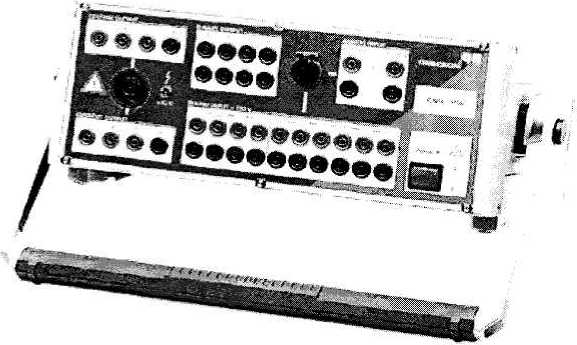

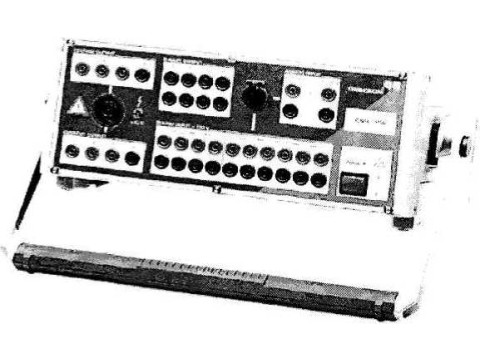

Рисунок 1. Общий вид комплекса измерительного для испытаний в цепях трехфазного напряжения / трехфазного тока СМС 156.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Диапазон воспроизведения |
Разрешающая способность |
Пределы основной допускаемой погрешности при (234=5) °C, % |
Наибольшее значение воспроизводимой мощности |
|
Напряжение постоянного тока |
от минус 125 В до плюс 125 В |
6 мВ |
±0,1 |
90 Вт |
|
Напряжение переменного тока - для однофазного - для трехфазного |
от 0 В до 250 В от 0 В до 125 В |
6 мВ 6 мВ |
±0,1 ±0,1 |
100 В-А 3 фазы по 50 В-А |
|
Сила постоянного тока |
от минус 30 А до плюс 30 А |
500 мкА |
±0,1 |
60 Вт |
|
Сила переменного тока: - для однофазного - для трехфазного |
от 0 А до 21 А от 0 А до 12,5 А |
500 мкА 500 мкА |
±0.1 ±0,1 |
80 В А 3 фазы по 40 В-А |
Пределы допускаемой дополнительной погрешности воспроизведения напряжений и токов на каждые 10 °C в диапазоне рабочих температур не превышают предела основной
|
допускаемой погрешности. | |
|
Диапазон установки частоты, Гц | |
|
- для синусоидальных сигналов |
от 10 до 1000 |
|
- для переходных процессов |
от 10 до 3100 |
|
Коэффициент искажений: | |
|
- для силы переменного тока |
0,07 |
|
- для напряжения переменного тока |
0,05 |
|
Погрешность установки частоты, Гц, не более |
±0,5 • 10'6 |
|
Диапазон установки фазового угла, град |
от минус 360 до плюс 360 |
|
Погрешность установки фазового угла, град, не более |
±0,1 |
|
Количество входов для унифицированных сигналов, шт: - по напряжению (0-10 В) - по току (0-20 мА) Унифицированные входные сигналы: |
1 1 |
|
1) по напряжению: - диапазон измерения, В - погрешность измерения, %, не более 2) по току - диапазон измерения, мА - погрешность измерения, %, не более Количество многофункциональных входов (выходов), шт Многофункциональные входы (выходы): |
от 0 до 10 ±0,05 от 0 до 20 ±0,05 10 |
|
- диапазон задания порогового напряжения (постоянный ток), В - время реакции, мкс, не более |
от 0 до 250 120 |
|
Диапазон напряжения питания, В Габаритные размеры, мм, не более Масса, кг, не более Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % Степень защиты оболочки IP 20 по ГОСТ 14254-96 (МЭК 529) |
от 110 до 240 343 x 145 x268 9,8 от 0 до 50 до 95 |
Знак утверждения типа
Знак утверждения типа наносят на комплексы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В поставки комплекса входит:
1. Комплекс измерительный для испытаний в цепях трехфазного напряжения / трехфазного тока СМС 156 1 шт.;
2. Комплекс измерительный для испытаний в цепях трехфазного напряжения / грехфазного тока СМС 156. Руководство по эксплуатации. 1 экз.;
3. МРБ МП. 1793-2008 Комплексы измерительные для испытаний в цепях трехфазного напряжения / трехфазного тока СМС 156, четырехфазного напряжения / шестифазного тока СМС 256, CMC 256plus, СМС 356.
Методика поверки. 1 экз.;
4. Кабель соединения с ПЭВМ 1 шт.;
5. Блок резисторов SPA 156 (для последовательного соединения токовых выходов) 1 шт.;
6. Стандартный комплект соединительных проводников 1 шт.;
7. Сумка для переноски 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
СТБ ГОСТ Р 51522-2001 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;
ГОСТ 12.2.091-2002 (МЭК61010-1) "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования";
МРБ МП. 1793-2008 " Комплексы измерительные для испытаний в цепях трехфазного напряжения / трехфазного тока СМС 156, четырехфазного напряжения / шестифазного тока СМС 256, CMC 256plus, СМС 356. Методика поверки МРБ МП. 1793-2008";
Техническая документация фирмы "Omicron electronics GmbH.", Австрия.
Заключение
Комплексы измерительные для испытаний в цепях трехфазного напряжения / трехфазного тока СМС 156 соответствуют требованиям ГОСТ 22261-94, СТБ ГОСТ Р 51522-2001, ГОСТ 12.2.091-2002 (МЭК61010-1), технической документации фирмы "Omicron electronics GmbH.", Австрия.
Межповерочный интервал - не более 12 месяцев (для комплексов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
