Анализаторы кабельных сетей DTX-1800 (далее - анализаторы) предназначены для тестирования и определения электрических и оптических параметров различных видов кабельных сетей (сети на основе кабелей типа "витая пара", "коаксиал", оптоволоконные сети и др.).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 16 3728 08
Наименование	Анализаторы кабельных сетей DTX-1800
Год регистрации	2008
Номер сертификата	5235
Дата регистрации	2008-04-29
Срок действия	2013-04-29
Получатель сертификата	фирма "FLUKE Networks", США (US)

Производитель / Заявитель

фирма "FLUKE Networks"

Адрес: P.O. Box 777, Everett, WA USA 98206-0777

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1985-2010

Поверители

Скачать

Описание типа РБ 03 16 3728 08 [2008-01-01]

rb-03-16-3728-08_2008-01-01.pdf

Скачать

Описание типа

Назначение Описание СРАТКИЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Анализаторы могут применяться для контроля состояния и прогнозирования неисправностей при монтаже и эксплуатации электрических и волоконно-оптических линий связи (ВОЛС).

Описание

Анализаторы кабельных сетей DTX-1800 являются анализаторами полевого тестирования линий связи на основе "витой пары", а при использовании дополнительных адаптеров -коаксиального и волоконно-оптического кабеля.

Базовые модули DTX предназначены для тестирования линий на основе "витой пары" и представляют собой два устройства (main unit, remote unit), работающих в паре и подключаемых на противоположных концах линии. Они идентичны по функциональному назначению и зможностям, с одним отличием: главное устройство (main unit) снабжено органами управления, дисплеем для отображения результатов измерения, памятью для сохранения результатов.

Через адаптеры с разъемами типа RJ-45 осуществляется подключение к кабельным системам на "витой паре". Принцип действия основан на генерации широкополосного зондирующего сигнала и дальнейшей оценке времени его распространения, измерении затухания, мощности отраженного сигнала и сигнала, наведенного на соседние пары кабеля.

Коаксиальные адаптеры подключаются к блокам анализатора и позволяют использовать его для измерения электрических параметров коаксиальных кабелей - длины, волнового сопротивления, частотной характеристики.

Оптические адаптеры позволяют производить тестирование, измерение длины и затухания сигнала в волоконно-оптических линиях: многомодовых на длинах волн 850 нм, 1300 нм (адаптеры DTX-MFM2), одномодовых на длинах волн 1310 нм, 1550 нм (адаптеры DTX-SFM2).

Результаты измерения отображаются на цветном дисплее и могут быть сохранены во внутренней памяти анализатора, либо на флэш-карте типа SD (Secure Digital).

Анализатор снабжен портами USB и RS-232 для подключения к компьютеру. При этом с использованием программного обеспечения Link Ware, возможно сохранение и дальнейшая обработка данных на компьютере, загрузка в анализатор настроек тестирования и обновление программного обеспечения анализатора.

Место нанесения знака поверки указано в Приложении.

Внешний вид анализатора DTX-1800 и сменных адаптеров представлен на рисунках 1, 2.

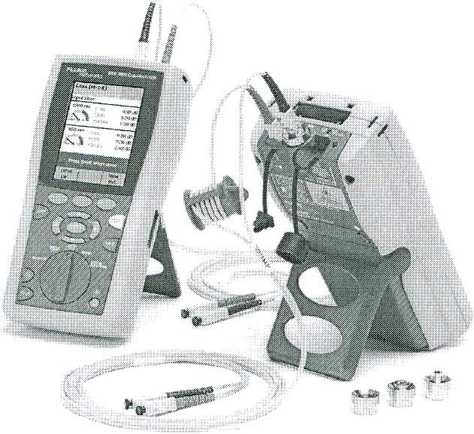

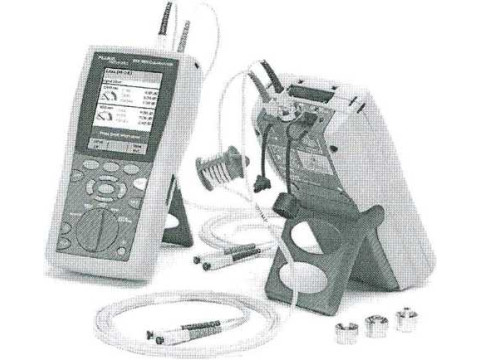

Рисунок 1. Внешний вид анализатора кабельных сетей DTX-1800

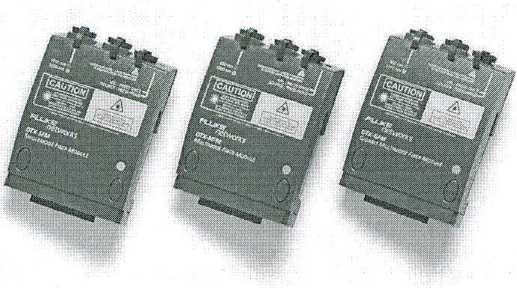

Рисунок 2. Внешний вид сменных адаптеров анализатора кабельных сетей DTX-1800

СРАТКИЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1

Наименование параметра, единица измерения	Значение
1	2
Диапазон измерения сопротивления "токовой петли" постоянного тока, Ом	от 0 до 530
Разрешающая способность дисплея анализатора при измерении сопротивления "токовой петли" постоянного тока, Ом	0,1
Пределы абсолютной погрешности измерения сопротивления "токовой петли" постоянного тока, Ом	±(1+1 % от измеренной величины)
Диапазон измерения погонного затухания, дБ	от 0 до минус 40
Пределы абсолютной погрешности измерения погонного затухания, дБ	±6
Диапазон измерения остальных видов затухания, дБ	от минус 40 до минус 60
Пределы абсолютной погрешности измерения остальных видов затухания (затухание на дальнем конце, на ближнем конце, и т.д.), ДБ	1\| (Гостз?5сгес;,»->!<' r^’Pj k ±7,5 \\

1	2
Диапазон измерения расстояний для кабеля типа "витая пара", м	одностороннее подключение	двустороннее подключение
	от 0 до 100	от 0 до 100
Разрешающая способность дисплея анализатора при измерении расстояний для кабеля типа "витая пара", м	0,1
Пределы абсолютной погрешности измерения расстояний для кабеля типа "витая пара", м: - в диапазоне измерения расстояний от 0 до 100 м - в диапазоне измерения расстояний от 0 до 100 м	одностороннее подключение	двустороннее подключение
	±(0,3+2 % от измеренной величины)	±(0,3+2 % от измеренной величины)
Диапазон измерения времени распространения сигнала по кабелю типа "витая пара", нс	одностороннее подключение	двустороннее подключение
	от 0 до 500	от 0 до 500
Разрешающая способность дисплея анализатора при измерении времени распространения сигнала по кабелю типа "витая пара", нс
Пределы абсолютной погрешности измерения времени распространения сигнала по кабелю типа "витая пара", нс: - в диапазоне измерения времени распространения сигнала от 0 до 500 нс - в диапазоне измерения времени распространения сигнала от 0 до 500 нс	одностороннее подключение	двустороннее подключение
	±(2+2 % от измеренной величины)	±(2+2 % от измеренной величины)
Длина волны оптического излучения, нм	DTX-SFM2	DTX-MFM2
	1310+20/1550+30	850+30/1300+20
Диапазон измерения расстояний для оптического кабеля, м: - для модуля DTX-SFM2 для модуля DTX-MFM2	от 0 до 10000 от 0 до 5000
разрешающая способность дисплея анализатора при измерении расстояний для оптического кабеля, м	0,1
Пределы абсолютной погрешности измерения расстояний для оптического кабеля, м	±(1,5+2 % от измеренной величины)
Диапазон показаний уровней мощности, дБм - для длины волны 1310 и 1550 нм (DTX-SFM2) - для длины волны 850 нм (DTX-MFM2)	от 0 до минус 60 от 0 до минус 52
Диапазон измерения уровней мощности, дБм - для длины волны 1310 и 1550 нм (DTX-SFM2) - для длины волны 850 нм (DTX-MFM2)	от 0 до минус 55 от 0 до минус 45
Пределы абсолютной погрешности измерения уровней мощности, дБ - для длины волны 1310 и 1550 нм (DTX-SFM2) - для длины волны 850 нм (DTX-MFM2)	±0,35 ±0,75
Пределы абсолютной погрешности измерения относительных уровней мощности, дБ - для длины волны 1310 и 1550 нм (DTX-SFM2) - для длины волны 850 нм (DTX-MFM2)	±0,2
Габаритные размеры, мм, не более	216*112x60

1	2
Масса, кг, не более	1,1 (без адаптера и модулей)
Номинальное напряжение питания постоянного тока, В	7,4
Напряжение питания переменного тока (при использовании сетевого адаптера), В	от 90 до 264 (номинальная частота питающего тока 50 Гц)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки анализаторов указан в таблице 2.

Таблица 2

Наименование	Обозначение	Количество
Главный модуль	DTX-1800MU	1
Удаленный модуль (инжектор)	DTX-1800SR	1
Адаптер для тестирования постоянного соединения на основе кабеля типа "витая пара" категории 5, 5е, 6	DTX-PLA002	2
Адаптер для тестирования канала на основе кабеля типа "витая пара" категории 5, 5е ,6	DTX-CHA001	2
Универсальный адаптер /зарядное устройство и сетевой шнур	DTX-ACUN	2
Аккумулятор LiON (установлен)	DTX-LION	2
Переговорное устройство	DTX-TSET	2
Кабель для подключения к ПК RS-232 (DB9-IEEE1394)	DTX-SER	1
Кабель USB (Mini-B)	DTX-USB	1
Карта памяти типа ММС 128 Мб		1
Программное обеспечение LinkWare		1 CD
Руководство пользователя		1
Карточка для регистрации по гарантии		1
''умка для переноски		1
Комплект адаптеров для тестирования канала на основе кабеля типа "коаксиал" категории 5, 5е, 6	DTX-COAX	2
Комплект адаптеров для тестирования оптических многомодовых линий *	DTX-MFM2	2
Комплект адаптеров для тестирования оптических одномодовых линий *	DTX-SFM2	2

Примечание * - могут поставляться отдельно по желанию Заказчика.

Пример обозначения заказа при закупке анализатора кабельных сетей DTX-1800 с комплектом адаптеров DTX-MFM2 для тестирования оптических многомодовых линий - DTX-1800-М.

Пример обозначения заказа при закупке анализатора кабельных сетей DTX-1800 с комплектом адаптеров DTX-MFM2, DTX-SFM2 для тестирования оптических многомодовых, одномодовых линий-DTX-1800-MS.
