Устройства весоизмерительные 760DC
| Номер в ГРСИ РФ: | РБ 03 02 0841 08 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | «Mettler-Toledo» США |
Устройства весоизмерительные 760DC (далее - устройство) предназначены для статического взвешивания массы твердых, сыпучих, жидких и газообразных веществ, находящихся в емкостях, а также отдельных объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0841 08 |
| Наименование | Устройства весоизмерительные 760DC |
| Год регистрации | 2008 |
| Номер сертификата | 5239 |
| Дата регистрации | 2008-04-29 |
| Срок действия | 2013-04-29 |
| Получатель сертификата | фирма "Mettler-Toledo Inc", США (US) |
Производитель / Заявитель
фирма "Mettler-Toledo Inc"
Адрес: 350W. Wilson Bridge Rd. Worthington, Ohio 43085
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 690-99 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 02 0841 08 [2008-01-01]
rb-03-02-0841-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0841 08 [2008-07-07]
rb-03-02-0841-08_2008-07-07.pdf
|
Скачать |
Описание типа
Назначение
Устройства весоизмерительные 760DC (далее - устройство) предназначены для статического взвешивания массы твердых, сыпучих, жидких и газообразных веществ, находящихся в емкостях, а также отдельных объектов.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации.
Описание
Принцип действия устройств основан па преобразовании деформации упругого элемента модулей весоизмерительных тензорезисторных, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговый электрический сигнал поступает в аналого-цифровой преобразователь (АЦП), который может быть расположен в корпусе весоизмерительного тензорезисторного модуля, либо в показывающем устройстве.
Конструктивно устройства весоизмерительные 760DC состоят из комплекта весоизмерительных тензорезисторных датчиков (далее - датчиков), кабелей, соединительных коробов и показывающих устройств. Весоизмерительный тепзорезисторный датчик состоит из упругого тела, выполненного в виде вертикального осевого стержня со сферическими окончаниями с наклеенными тензорезиторами. Тензорезисторы и устройства передачи и преобразования сигнала, расположенные внутри датчика, закрыты герметичным кожухом, выполненным из нержавеющей стали. Внутреннее пространство датчика заполнено осушенным инертным газом.
Конструкция датчиков позволяет установить непосредственно на них емкости или иной взвешиваемый объект.
Датчики имеют внутреннюю температурную компенсацию. Показывающее устройство обрабатывает сигналы, поступающие от датчиков и отображает измеренное значение на дисплее. По интерфейсам RS-232, RS-422. RS-485, 20mA CL. Ethernet. Profibus DP. Modbus Plus, Allen-Bredley и Remout I/O показывающее устройство может передавать информацию на внешние устройства регистрации (принтер, компьютер и т.д.).
-у* J
Листов 5 Лист 1
В устройстве весоизмерительном применяются показывающие устройства серий IND. JagXtreme, 8530-Cougar.
Показывающее устройство выбирается для конкретного экземпляра весоизмерительного устройства в зависимости от требуемых функциональных возможностей (автономное питание, функции накопления, печати информации, специальные функции и т.д.). Любой из перечисленных показывающих устройств допускает подключение компьютера, в том числе промышленного компьютера МЕТТЛЕР ТОЛЕДО 11)30, со специальным программным обеспечением.
Программное обеспечение показывающих устройств позволяет производить диагностику состояния и нас тройку каждого весоизмерительного датчика индивидуально.
Ко всем показывающим устройствам возможно подключение контроллеров типа Anaconda. 9215. 9127, 9102, 9325, 9323, 9321, 9330, 9360 расширяющих функциональные возможности устройств, включая программирование функций под конкретные задачи, а также дополнительного дисплея (8618, 8624). принтера (8807. 8845. 8863. 8867, GA46).

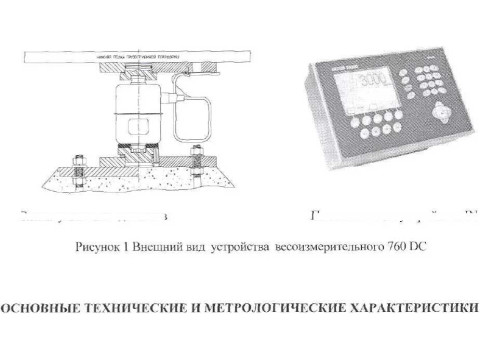

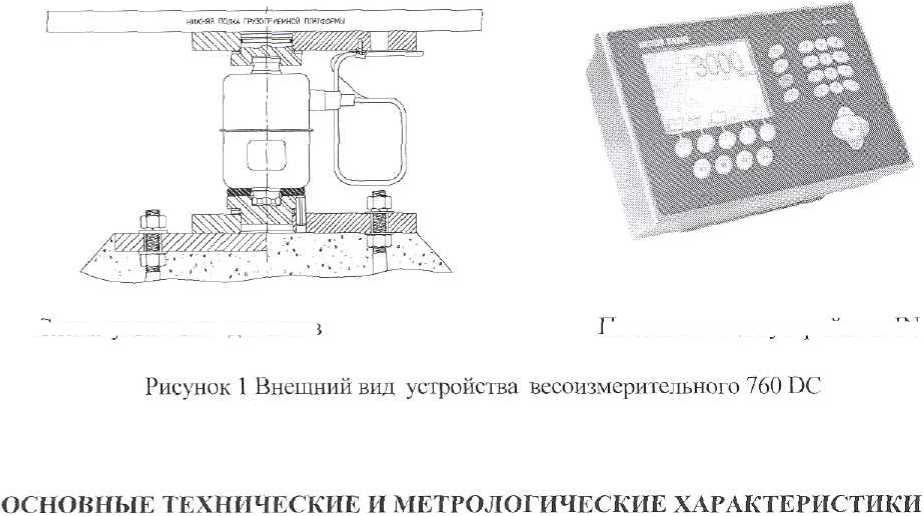

Внешний вил весоизмерительного устройства приведен на рисунке 1.
Схема пломбирования устройства от несанкционированного доступа с указанием мест нанесения доверительного клейма-наклейки и оттиска поверительного клейма приведена в Приложении 1.
Схема установки датчиков
Показывающее устройство IND310
Таблица I
|
Наименование характеристики |
Значение |
|
I |
2 |
|
Класс точности по ГОСТ 29329 - 92 |
Средний |
|
Дискретность (d) и цена поверочного деления (е), кг |
2; 5; 10; 20; 50; 100: 200; 500 |
|
Наибольший предел взвешивания (НПВ), т |
От 1 до 500 |
|
Наименьший предел взвешивания (НМПВ), е |
20 е |
|
Диапазон выборки массы тары.т |
От ПмПВ до НПВ |
|
Число поверочных делений, п |
О 500 до 6000 включ. |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих температур, °C: - для весоизмерительных датчиков - для показывающего устройства |
От минус 40 до плюс 40; От минус 10 до плюс 40 |
|
Параметры электрического питания: - напряжение. В - частота, Гц |
230 (+23/-34,5); 50±1 |
|
Потребляемая мощность, В А, не более |
300 |
|
Количество подключаемых датчиков, шт. |
От 1 до 16 |
|
Габаритные размеры, мм, не более - весоизмерительного датчика - показывающего устройства JagXtreme - показывающего устройства серии IND - показывающего устройства 8530-Cougar |
'300x140x140 '255x270x200 300x270x140 250x75x215 |
|
Масса, кг - весоизмерительного датчика - показывающего устройства JagXtreme - показывающего устройства Ind310 - показывающего устройства 8530-Cougar |
8 7 6 5 |
|
Вероятность безотказной работы за 1000 ч |
0,92 |
|
Средний срок службы, лет |
io |
Таблица 2 Пределы допускаемой погрешности устройства весоизмерительного 760 DC
|
Интервалы |
Пределы допускаемой погрешности при: | |
|
взвешивания |
первичной поверке |
эксплуатации |
|
до 500 е включ. |
±0,5е |
±1е |
|
св. 500 е до 2000 е включ. |
+1е |
±2е |
|
св. 2000 е |
±1.5е |
±3е |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
Комплектность
Устройство весоизмерительное 760DC:
1. Устройство весоизмерительное - 1 комплект,
2. Соединительные кабели - I комплект.
3. Соединительные короба - 1 комплект,
4. Закладные элементы (опорные подшипники) — 1 комплект,
5. Руководство но эксплуатации,
6. Методика иоверки Мп. Мн 690-99
Дополнительное оборудование и ЗИП поставляются по отдельному заказу в соответствии с Руководством по эксплуатации.
Научно-исследовательский центр испытаний средств измерений и техники
Старовиленский тракт, 93, 220093. г. Минск
тел. 234-98-13. факс 288 09 38
Аттестат аккредитации BY/112.02.3.0.0055
