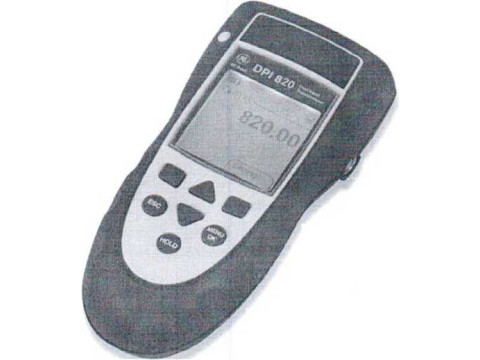

Калибраторы многофункциональные серии DPI

Наименование ПО

Версия ПО

Модель калибратора

DK420

2.05.00

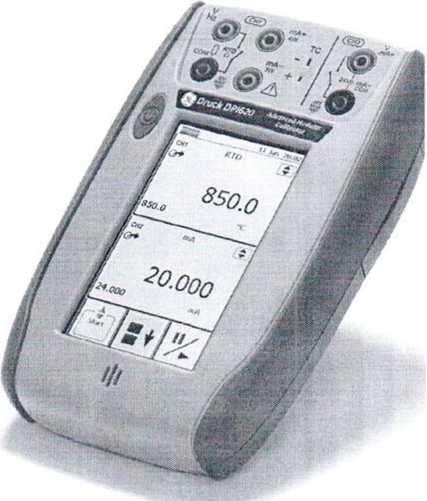

DPI620G(IS), DPI 620 (DPI 620СЕ, DPI 620 IS (DPI 620CE IS), DPI 620GENII, DPI 620GENII (F))

2.06.00

DPI880

7.08.00

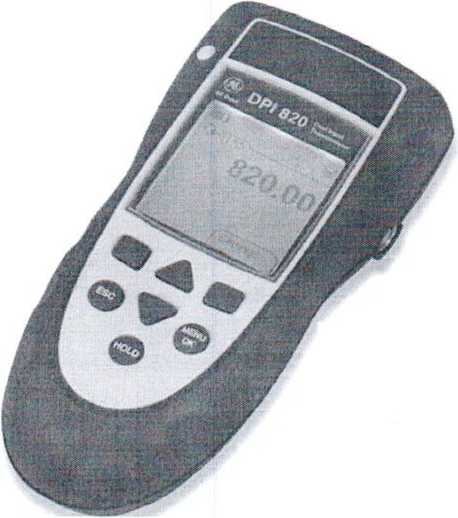

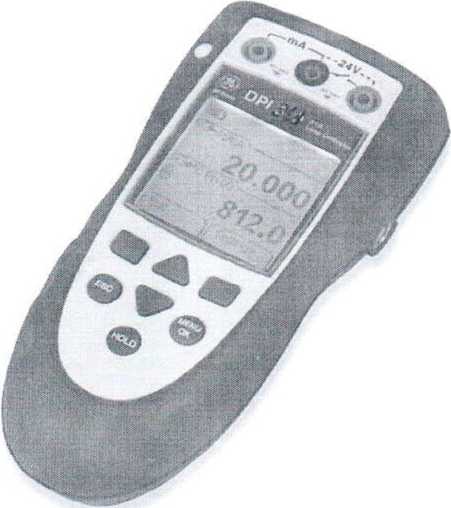

DPI832, DPI800 (DPI800 P), DPI842 DPI 802 (DPI 802 P), DPI 811, DPI 820, DPI 821, DPI 822

Диапазон измерений

Изб/ диф

Изб

Абс

Среда'

Пределы допускаемой погрешности, % от ДИ

+

—

S**

р***

±2,5 кПа

+

2

3

±0,1

±0,03

±7; ±20; ±35; ±75 кПа

+

2

3

+0.075

+0.03

от 0 до 35 кПа

+

2

±0,1

от минус 0,1 до 0,1 (0,2) МПа

+

2

3

±0,05

±0,01

от Одо 0,2 МПа

+

2

±0,075

-

от минус 0,1 до 0,35 (0,7; 1; 2) МПа

+

1

±0,05

±0,01

от 0 до 0,7 (2) МПа

+

1

±0,075

-

от Одо 3,5(7; 10; 13,5; 20) МПа

+

1

±0,05

±0,01

от 0 до 35 (70) МПа

+

1

±0,05

-

Примечания:

ДИ - диапазон измерений;

* 1 - среды, совместимые с нержавеющей сталью, 2 - не коррозийные газы/жидкости, 3 -не коррозийные газы;

* * - для исполнений DPI 800, DPI 802, DPI 811, DPI 820, DPI 821, DPI 822, DPI 832, DPI 842, DPI 880, DPI 620 (DPI 620 IS), DPI 620CE (DPI 620CE IS), DPI 620GENII, DPI 620GENII (F);

***-для исполнений DPI 800P, DPI 802P;

S - стандартная точность (с учетом годовой стабильности в диапазоне рабочих температур от 0 °C до 50 °C включая отрицательную калибровку);

Р- улучшенная точность (в диапазоне температур 18-28 °C).

Диапазон измерений

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности

от 0 до 55,000 мА

±(0,02 % ИВ + 3 ед.мл.разр.)

±0,002 % ВПИ/°С

Номинальные статические характеристики по ГОСТ 6651-2009

Диапазон измерения/ воспроизведения, °C

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

Pt 50

от минус 200 до плюс 850

±0,5 °C

±0,005 % ВПИ/°С

Pt 100

от минус 200 до плюс 850

±0,25 °C

Pt 200

от минус 200 до плюс 850

±0,6 °C

Pt 500

от минус 200 до плюс 850

±0,4 °C

Pt 1000

от минус 200 до плюс 400

±0,2 °C

100П *

от минус 200 до плюс 850

±0,25 °C

50П *

от минус 200 до плюс 650

±0,25 °C

100M *

от минус 50 до плюс 200

±1 °C

50M *

от минус 50 до плюс 200

±1 °C

Диапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C), °C

DPI 811

D

PI 880

измерение / воспроизведе-

измерение

воспроизведение

от 0 до 400 Ом

±0,15

—

±0,15

от 0 до 400 Ом

±0,1

±0,1

±0,1

от 400 до 1500 Ом

±0,5

±0,5

±0,5

от 1500 до 3200 Ом

±1,0

±1,0

±1,0

от 3200 до 4000 Ом

±1,3

±1,3

±1,3

Функция

Диапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

к

(от минус 270 °C до плюс 1370 °C)

от минус 270 °C до минус 200 °C

±2,0 °C

±0,01 % ВПИ/°С

от минус 200 °C до плюс 1370 °C

±0,6 °C

J

(от минус 210 °C до плюс 1200 °C)

от минус 210 °C до плюс 1200 °C

±0,5 °C

Т

(от минус 270 °C до плюс 400 °C)

от минус 270 °C до минус 180°С

±1,4 °C

от минус 180 °C до минус 70 °C

±0,5 °C

от минус 70 °C до плюс 400 °C

±0,3 °C

В (от 250 °C до 400 °C)

от 50 °C до 500 °C*

±4 °C

от 250 °C до 500 °C**

±4 °C

от 500 °C до 1200 °C

±2 °C

от 1200 °C до 1820 °C

±1 °C

R (от минус 50 °C до плюс 1768 °C)

от минус 50 °C до 0 °C

±3 °C

от 0 °C до 300 °C

±2 °C

от 300 °C до 1768 °C

±1 °C

S (от минус 50 °C до плюс 1768 °C)

от минус 50 °C до 0 °C

±2,5 °C

от0°С до 100 °C

±1,9 °C

от 100 °C до 1768 °C

±1,4 °C

Е

(от минус 270 °C до плюс 1000 °C)

от минус 270 °C до минус 150 °C

±0,9 °C

от минус 150 °C до плюс 1000 °C

±0,4 °C

N

(от минус 270 °C до плюс 1300 °C)

от минус 270 °C до минус 20 °C

±1,0 °C

от минус 20 °C до плюс 1300 °C

±0,6 °C

Измерение / воспроизведение напряжения постоянного тока*

от минус 10 до плюс 75 мВ

±(0,02 % ИВ+ + 7 ед.мл.разр.)

Измерение / воспроизведение напряжения постоянного тока**

от минус 10 до плюс 100 мВ

±(0,02 % ИВ+

+ 2 ед.мл.разр.)

Функция

Диапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от

10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

Измерение входного сигнала

от Одо 120 мВ

±(0,02 %ИВ + 2 ед. мл. р.)

±0,003 % ВПИ/ °C

Измерение входного сигнала

от 0 до 30 В

±(0,03% ИВ + 2 ед. мл. р.)

Воспроизведение сигнала

от 0 до 120

±(0,02%ИВ + 2 ед. мл. р.)

Воспроизведение сигнала

от 0 до 12 В

±(0,02% ИВ + 2 ед. мл. р.)

Воспроизведение сигнала

от 0 до 24

±(0,02% ИВ + 2 ед. мл. р.)

Диапазон измерения/ воспроизведения

Функция

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

от 0 до 999,999 Гц

измерение

±(0,003 % ИВ + 2 ед.мл.разр.)

±0,002 % ВПИ/ °C* ±0,003 % ВПИ/ °C**

от 0 до 50,0000 кГц

измерение

±(0,003 % ИВ + 2 ед.мл.разр.)

от 0 до 99999 имп/мин

измерение

±(0,003 % ИВ + 2 ед.мл.разр.)

от 0 до 99999 имп/час

измерение

±(0,003 % ИВ + 2 ед.мл.разр.)

от 0 до 999,999 Гц

воспроизведение

±(0,003 % ИВ + 0,0023 Гц)

от 0 до 50,000 кГц

воспроизведение

±(0,003 % ИВ +0,0336 кГц)

от 0 до 99999 имп/мин*

воспроизведение

±(0,003 % ИВ +0,138 имп/мин)

от 0 до 59999 имп/мин**

воспроизведение

±(0,003 % ИВ +0,138 имп/мин)

от 0 до 99999 имп/час

воспроизведение

±(0,003 % ИВ + 0,5 имп/час)

Функция

Диапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Воспроизведение

от 0 до 24 мА

±(0,02 % ИВ + 2 ед. мл. р.)

Измерение

от 0 до 55 мА

±(0,02 % ИВ + 3 ед. мл.

Измерение/ воспроизведение

от 0 до 120 мВ

±(0,02 % ИВ + 2 ед. мл. р.)

Воспроизведение

от 0 до 12 В

±(0,02 % ИВ + 2 ед. мл.

Измерение

от 0 до 30 В

±(0,02 % ИВ + 2 ед. мл.

620GENII (F)

Функция

Диапазон измерения/ воспроизведения

Поддиапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 "С до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

Измерение напряжения постоянного тока

от минус 10 до плюс 100 мВ*

±(0,007 % ИВ + 0,01 % Хк)1

±(0,009 % ИВ + 0,01 % Хк)2

±0,0005 % ВПИ/°С

от0до2 В

от 0 до 200 мВ

±(0,007 % ИВ + 0,005 % Хк)1 ±(0,0085 % ИВ + 0,005 % Хк)2

от200 мВдо2В

±(0,007 % ИВ + 0,005 % Хк)1

±(0,008 % ИВ + 0,005 % Хк)2

отОдоЗО В

отОдо 20 В

±(0,01 % ИВ + 0,002 % Хк)1 ±(0,018 % ИВ + 0,0025 % Хк)2

от20до30 В

±(0,01 % ИВ + 0,004 % Хк)1 ±(0,019 % ИВ + 0,0045 % Хк)2

Измерение постоянного тока

отОдо 55 мА

отОдо 20 мА

±(0,012% ИВ+ 0,006 % Хк)1 ±(0,016 % ИВ + 0,0065 % Хк)2

±0,0005 % ВПИ/°С

от 20 до 55 мА

±(0,016 % ИВ+ 0,005 % Хк)1 ±(0,019 % ИВ + 0,0055 % Хк)2

Измерение сопротивления постоянному току (4-х проводная схема подключения) эталонный (True Oms ) режим изме-оения

отОдо 40000м

от 0 до 400 Ом

±(0,009 % ИВ+ 0,0012 % Хк)

±0,0005 % ВПИ/°С

от 400

до 4000 Ом

Измерение сопротивления постоянному току (4-х проводная схема подключения) стандартный (Эталон ) режим изме-оения

отОдо 4000 0м

отОдо 400 Ом

±(0,015% ИВ+ 0,006 % Хк)

±0,0005 % ВПИ/°С

от 400 до 4000 Ом

Измерение частоты

отОдо 1000 Гц

±(0,003 % ИВ + 0,0002 % Хк)

—

от1 до 50 кГц1 от 1 до 5 кГц2

±(0,003 % ИВ + 0,0004 % Хк)

от 0 до 999999 имп/мин

В соответствие с измеряемой частотой

от 0 до 999999 имп/час

Воспроизведение напряжения постоянного тока

от минус 10 до плюс 100 мВ*

±(0,014 % ИВ + 0,01 % Хк)

±0,0005 % ВПИ/°С

от0до2В

от Одо 200 мВ

±(0,007 % ИВ + 0,005 % Хк)1 ±(0,0085 % ИВ + 0,005 % Хк)2

от200мВдо2В

±(0,007 % ИВ + 0,005 % Хк)1

±(0,008 % ИВ + 0,005 % Хк)2

от0до12В(20В3)

±(0,01 % ИВ + 0,0035 % Хк)1 ±(0,018 % ИВ + 0,004 % Хк)2

Воспроизведение постоянного тока

от 0 (0,2 мА ®) до 24 мА

±(0,015 % ИВ + 0,005 % Хк)1 ±(0,016 % ИВ + 0,0065 % Хк)2

±0,0005 % ВПИ/°С

от 0,2 до 24 мА**

±(0,016 % ИВ + 0,0065 % Хк)2

Функция

Диапазон измерения/ воспроизведения

Поддиапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

Воспроизведение сопротивления постоянному току

отОдо 4000 Ом

отОдо 400 Ом (при вх. токе 0,5 мА)

±(0,008 % ИВ+ 0,003 % Хк)

±0,0005 % ВПИ/°С

от 0,4 до 2 кОм (при вх. токе 0,05 мА)

±(0,06 % ИВ + 0,006 % Хк)

от2до4кОм (при вх. токе 0,05 мА)

±(0,06 % ИВ+ 0,0045 % Хк)

Воспроизведение частоты

отОдо 1000 Гц

±(0,003 % ИВ + 0,00023 % Хк)

-

от1 до 50 кГц1 от 1 до 5 кГц2

±(0,003 % ИВ + 0.00074 % Хк)

от 0 до 999999 имп/мин

В соответствие с воспроизво-димой частотой

от 0 до 999999 имп/час

Примечания:

Хк- конечное значение поддиапазона;

ИВ - измеряемая величина;

ВПИ - верхний предел диапазона;

1 - Для калибраторов исполнений DPI 620, DPI 620СЕ, DPI 620GENII, DPI 620GENII (F);

2-Для калибраторов исполнений DPI 620 IS, DPI 620CE IS;

3-Для калибраторов исполнений DPI 620GENII, DPI 620GENII (F);

4 - в режиме работы от аккумуляторных батарей;

* - Используется разъем ТС;

* * - Используется для канала 2 калибратора исполнений DPI 620 IS, DPI 620СЕ IS.

(F) измерение сигналов термопреобразователей сопротивления (станда

ртный, Эталон)

Номинальные статические характеристики по ГОСТ 6651-2009

Диапазон измерения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

Pt 50 (W100=1,385)

от минус 200 °C до 0 °C

±(0,021 % ИВ+ 0,16 °C)

±0.005 % ВПИ/°С

от 0 °C до 850 °C

±(0,024% ИВ+ 0,16 °C)

Pt 1OO(W1oo=1,385)

от минус 200 °C до 0 °C

±(0,017 % ИВ+ 0,1 °C)

от 0 °C до 850 °C

±(0,0215 % ИВ+ 0,1 °C)

Pt 2OO(W1oo=1,385)

от минус 200 °C до 0 °C

±(0,017 % ИВ+ 0,069 °C)

±0.005 % ВПИ/°С

от 0 °C до 260 °C

±(0,018 % ИВ+ 0,069 °C)

от 260 °C до 850 °C

±(0,033 % ИВ + 0,33 °C)

Pt 5OO(W1Oo=1,385)

от минус 200 °C до минус 60 °C

±(0,0165 % ИВ+ 0,051 °C)

от минус 60 °C до 0 °C

±(0,017 % ИВ+ 0,16 °C)

от 0 °C до 850 °C

±(0,024 % ИВ+ 0,16 °C)

Pt 1000(W100=1,385)

от минус 200 °C до минус 150 °C

±(0,016 % ИВ+ 0,044 °C)

от минус 150 °C до 0 °C

±(0,018 % ИВ+ 0,1 °C)

от 0 °C до 400 °C

±(0,0215 % ИВ+ 0,1 °C)

Номинальные статические характеристики по ГОСТ 6651-2009

Диапазон воспроизведения

Пределы допускаемой основной погрешности воспроизведения (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

Pt 50 (W100=1,385)

от минус 200 °C до 0 °C

±(0,043 % ИВ + 0,24 °C)

±0,005 % ВПИ/°С

от 0 °C до 850 °C

±(0,043 % ИВ + 0,24 °C)

Pt 100(W10O=1,385)

от минус 200 °C до 0 °C

±(0,04% ИВ+ 0,16 °C)

от 0 °C до 850 °C

±(0,04% ИВ+ 0,16 °C)

Pt 2OO(W1oo=1,385)

от минус 200 °C до 0 °C

±(0,0345 % ИВ+ 0,12 °C)

от 0 °C до 260 °C

±(0,0345 % ИВ+ 0,12 °C)

от 260 °C до 850 °C

±(0,087 % ИВ + 0,28 °C)

Pt 500(W1(X)=1,385)

от минус 200 °C до минус 60 °C

±(0,033 % ИВ + 0,095 °C)

от минус 60 °C до 0 °C

±(0,078 % ИВ + 0,23 °C)

от 0 °C до 850 °

±(0,078 % ИВ + 0,23 °C)

Pt 1000 (W100=1,385)

от минус 200 °C до минус 150 °C

±(0,032 % ИВ + 0,085 °C)

от минус 150 °C до 0 °C

±(0,0675% ИВ+ 0,19 °C)

от 0 °C до 260 °C

±(0,0675 % ИВ+ 0,19 °C)

от 260 °C до 400 °C

±(0,082 % ИВ+ 0,17 °C)

Номинальные статические характеристики по

СТБ ГОСТ Р 8.585

Диапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус

10 °C до плюс 10 °C и от 30 °C до 50 °C)

В

от 250 °C до 500 °C

±4,0 °C

±0,1 °С/°С

от 500 °C до 700 °C

±2,0 °C

±0,1 °С/°С

от 700 °C до 1200 °C

±1,5 °C

±0,1 °С/°С

от 1200 °C до 1820 °C

±1,0 °C

±0,1 °С/°С

Е

от минус 270 °C до минус 200 °C

±2,0 °C

±0,1 °С/°С

от минус 200 °C до минус 120 °C

±0,5 °C

±0,1 °С/°С

от минус 120 °C до плюс 1000 °C

±0,25 °C

±0,1 °С/°С

J

от минус 210 °C до минус 140 °C

±0,5 °C

±0,1 °с/°с

от минус 140 °C до 1200 °C

±0,3 °C

±0,1 °с/°с

К

от минус 260 °C до минус 220 °C

±4,0 °C

±0,1 °с/°с

от минус 220 °C до минус 160 °C

±1,0 °C

±0,1 °с/°с

от минус 160 °C до минус 60 °C

±0,5 °C

ло

от минус 60 °C до плюс 800 °C

±0,3 °C

--------// \ 'ir'" 7/

от 800 °C до 1370 °C

±0,5 °C

I

6tO,J

Номинальные статические характеристики по СТБ ГОСТ Р 8.585

Диапазон измерения/ воспроизведения

Пределы допускаемой основной погрешности (при температуре окружающего воздуха от 10 °C до 30 °C)

Пределы допускаемой дополнительной погрешности (при температуре окружающего воздуха от минус 10 °C до плюс 10 °C и от 30 °C до 50 °C)

N

от минус 260 °C до минус 200 °C

±7,0 °C

±0,1 °С/°С

от минус 200 °C до минус 40 °C

±1,0 °C

±0,1 °С/°С

от минус 40 °C до плюс 1300 °C

±0,4 °C

±0,1 °С/°С

R

от минус 50 °C до плюс 360 °C

±3,0 °C

±0,1 °С/°С

от 360 °C до 1760 °C

±1,0 °C

±0,1 °С/°С

S

от минус 50 °C до плюс 70 °C

±3,0 °C

±0,1 °с/°с

от 70 °C до 320 °C

±1,5 °C

±0,1 °с/°с

от 320 до 660 °C

±1,1 °C

±0,1 °с/°с

от 660 °C до 1740 °C

±1,0 °C

±0,1 °с/°с

Т

от минус 260 °C до минус 230 °C

±3,0 °C

±0,1 °с/°с

от минус 230 °C до минус 50 °C

±1,0 °C

±0,1 °с/°с

от минус 50 до плюс 400 °C

±0,3 °C

±0,1 °с/°с

Диапазон измерений

Рабочая среда

Пределы допускаемой погрешности, % от ДИ (при температуре окружающего воздуха от минус 10 °C до плюс 50 °C)

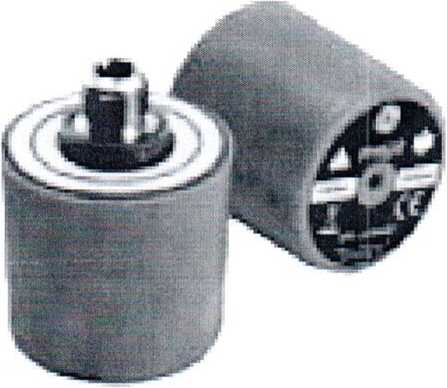

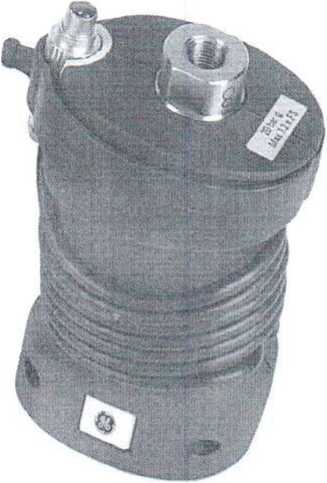

Модули избыточного давления

±2,5 кПа

Не коррозионные газы и жидкости

±0,1

±7 кПа

Не коррозионные газы и жидкости

±0,047

±20 кПа

Не коррозионные газы и жидкости

±0,045

±35 кПа

Совместимая с нержавеющей сталью

±0,044

±70 кПа

Совместимая с нержавеющей сталью

±0,041

±100 кПа

Совместимая с нержавеющей сталью

±0,041

от минус 0,1до 0,2 МПа

Совместимая с нержавеющей сталью

±0,025

от минус 0,1 до 0,35 МПа

Совместимая с нержавеющей сталью

±0,025

от минус 0,1 до 0,7 МПа

Совместимая с нержавеющей сталью

±0,025

от минус 0,1 до 1 МПа

Совместимая с нержавеющей сталью

±0,025

от минус 0,1 до 2 МПа

Совместимая с нержавеющей сталью

±0,025

от 0 до 3,5 МПа

Совместимая с нержавеющей сталью

±0,025

от 0 до 7 МПа

Совместимая с нержавеющей сталью

±0,025

от 0 до 10 МПа

Совместимая с нержавеющей сталью

±0,025

от 0 до 13,5 МПа

Совместимая с нержавеющей сталью

±0,025

от 0 до 20 МПа

Совместимая с нержавеющей сталью

±0,025

Диапазон измерений

Рабочая среда

Пределы допускаемой погрешности, % от ДИ (при температуре окружающего воздуха от минус 10 °C до плюс 50 °C)

Модули дис

)ференциального и избыточного давления

от 0 до 1 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 2 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 3,5 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 7 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 10 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 13,5 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 20 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 35 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 70 МПа

Не коррозионные газы и жидкости

±0,025

от 0 до 100 МПа

Не коррозионные газы и жидкости

±0,025

Модули абсолютного давления

от 0 до 0,035 МПа

Не коррозионные газы и жидкости

±0,080

от 0 до 0,120 МПа

Не коррозионные газы и жидкости

±0,070

от 0 до 0,200 МПа

Не коррозионные газы и жидкости

±0,052

от 0 до 0,350 МПа

Не коррозионные газы и жидкости

±0,050

от 0 до 0,700 МПа

Не коррозионные газы и жидкости

±0,050

от 0 до 1 МПа

Не коррозионные газы и жидкости

±0,047

от 0 до 2 МПа

Не коррозионные газы и жидкости

±0,047

от 0 до 3,5 МПа

Не коррозионные газы и жидкости

±0,047

от 0 до 7 МПа

Не коррозионные газы и жидкости

±0,047

от 0 до 10 МПа

Не коррозионные газы и жидкости

±0,046

от 0 до 13,5 МПа

Не коррозионные газы и жидкости

±0,046

от 0 до 20 МПа

Не коррозионные газы и жидкости

±0,046

от 0 до 35 МПа

Не коррозионные газы и жидкости

±0,049

от 0 до 70 МПа

Не коррозионные газы и жидкости

±0,049

от 0 до 100 МПа

Не коррозионные газы и жидкости

±0.049

Примечание.

ДИ - диапазон измерений.
