Манометры, вакуумметры, мановакуумметры эталонные WIKA
| Номер в ГРСИ РФ: | РБ 03 04 3683 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 04 3683 20 [2020-06-10]
rb-03-04-3683-20_2020-06-10.pdf
|
Скачать |
Манометры, вакуумметры, мановакуумметры эталонные WIKA (далее - манометры) предназначены для измерения избыточного и вакуумметрического давления жидкости и газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3683 20 |
| Наименование | Манометры, вакуумметры, мановакуумметры эталонные WIKA |
| Год регистрации | 2020 |
| Номер сертификата | 13217 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия DE (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia spolka komandytowa", Польша, (PL)) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia spolka komandytowa", Польша)
Адрес: ul. Legska 29/35, 87-800 Wtoctawek, Polska
Контакты: тел: (+48) 5423 01 100, факс: (+48) 5423 01 101, info@wikapolska.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1871-2009 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 04 3683 20 [2020-06-10]
rb-03-04-3683-20_2020-06-10.pdf
|
Скачать |
Описание типа
Назначение
Манометры, вакуумметры, мановакуумметры эталонные WIKA (далее - манометры) предназначены для измерения избыточного и вакуумметрического давления жидкости и газа.
Область применения - лаборатории поверки и калибровки, высокоточные измерения давления в различных отраслях промышленности.
Описание
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и деформацией упругого чувствительного элемента (одновитковой трубчатой пружины). Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.

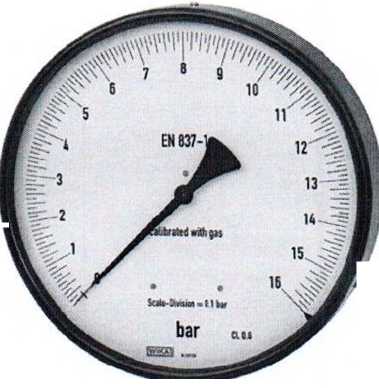

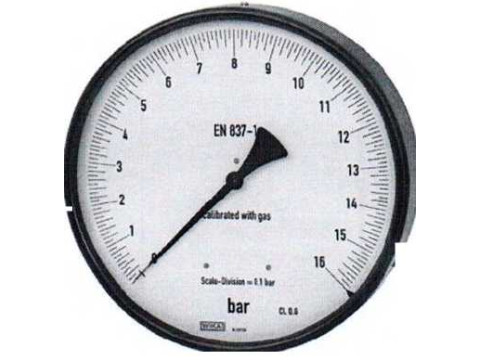

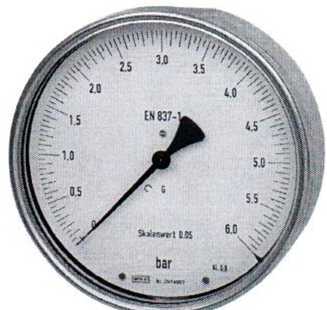

Внешний вид манометров приведен на рисунке 1.
Место нанесения знака поверки указано в приложении А.
|
^^9 7 ■ • 5 ЕН 837-^ ■ fe-з Jr Ж^-2 Ж. -fc у Sajama.lit* bar си« Модель 311.11 |
^^Ж 25 30 «ж 20 ‘° -Ж Я-^'5 И-7Ж 13 зИ [1 ’ 5.0 w 05 7' 55-.Л" SkaUnwttt D.35 Ьаг “° Модель 312.20 \ \ Рисунок 1 - Внешний вид манометров |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики манометров указаны в таблице 1.
Таблица 1 - Основные характеристики манометров
|
Обозначение модели манометра |
Номинальный диаметр, мм |
Верхний предел диапазона измерений (ВПИ)*, МПа |
Пределы допускаемой ОСНОВНОЙ приведённой погрешности, % от диапазона |
Диапазон температуры окружающей среды, °C |
Температура измеряемой среды, °C |
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды от (20±5)°С, %/10 К |
Масса, кг, не более |
|
311.11 |
250 |
от 0,06 до 60 от 0,06 до 160 |
±0,25**; ±0,6 |
от минус 40 до плюс 60 |
до 80 до 200 |
±0,4 |
3,0 |
|
331.11 | |||||||
|
312.20 |
160 |
от 0,06 до 60 |
±0,25**; ±0,6 |
от минус 40 до плюс 60 |
до 80 (до 100 -опция) |
±0,4 |
1,1 |
* Соответствующие диапазоны для вакуумметрического или мановакуумметрического давления, а также другие единицы давления.
Для ВПИ < 40 МПа.
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки манометров указан в таблице 2.
Таблица 2
|
Наименование |
Примечание |
|
Манометр |
Модель, диаметр, диапазон измерений в соответствии с заказом |
|
Паспорт |
На партию продукции. На каждое изделие - по договоренности. |
|
Руководство по эксплуатации |
На партию продукции. На каждое изделие - по договоренности. |
|
Упаковка | |
|
Методика поверки МРБ МП.1871-2009 |
По заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “WIKA Alexander Wiegand SE & Co. KG”, Германия;
МРБ МП.1871-2009 Манометры, вакуумметры, мановакуумметры эталонные WIKA. Методика поверки.
Заключение
Манометры, вакуумметры, мановакуумметры эталонные WIKA соответствуют требованиям технической документации фирмы “WIKA Alexander Wiegand SE & Co. KG’’, Германия.
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
