Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие взрывозащищенные ДМ 2005фCг1Exd, ДВ 2005фСг1Exd, ДА 2005фСг1Exd

Назначение

Манометры, вакуумметры, мановаку ум метры показывающие сигнализирующие взрывозаптишенные ДМ 2005фСг1Ехб. ДВ 2005фСТ1Ехб, ДА 2005фСг1Ехб (в дальнейшем — приборы), предназначены для измерения избыточного и вакуум метрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого или непрямого действия.

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Измеряемое давление подается во внутреннюю полость манометрической пружины, один конец которой жестко закреплен в держателе, другой свободен. При подаче давления перемещение свободного конца пружины через тягу и сектор передается на трибку, на ось которой насажена показывающая стрелка. Отсчет показаний производится по круговой шкале. Па стрелке имеется поводок, который при достижении стрелкой нижней или верхней уставок меняет состояние контактов контактного устройства прямого или непрямого действия.

Приборы с маркировкой 1 Ex d [ia] ia ПВ T4 Gb состоят из измерительной части с искробезопасными датчиками срабатывания сигнализирующего устройства, которые срабатывают при достижении показывающей стрелкой уставки, измерительная часть выполнена с видом взрывозащиты «Искробезопасная электрическая цепь» и блока электросигнального взрывозашишенного с видом взрывозащиты «Взрывонепроницаемая оболочка». Измерительная часть и блок электросигнальный выполнены в соответствии с ГОСТ Р МЭК 60079-0-2011. ГОСТ Р МЭК 60079-1-2011. ГОСТ Р МЭК 60079-11-2010. ГОСТ Р 51330.20-99.

Приборы с маркировкой 1Ех d ПВ Т4 Gb состоят из измерительной части с контактным устройством прямого действия, контакты которого срабатывают при достижении показывающей стрелкой уставки. Приборы выполнены с видом взрывозащиты «Взрывонепроницаемая оболочка» в соответствии с ГОСТ Р МЭК 60079-0-2011. ГОСТ Р 51330.20-99. ГОСТ Р МЭК 60079-1-2011.

ДМ 2ОО5фСТ1Ехб - предназначен для измерений избыточного давления

ДВ 2ОО5фСг1Ехб. - предназначен для измерений вакуумметрического давления

ДА 2005фСг1Ехб - предназначен для измерений избыточного и вакуумметрического давления

Контролируемые среды - неа!рессивные. некристаллизирующиеся жидкости, газы и пары в т.ч. кислород, для исполнения «Кс» - углеводородный газ. водогазонефтяная эмульсия с содержанием сероводорода (H-S) до 25% объемных, водонефтяная эмульсии с содержанием сероводорода до 10% объемных и неорганических солей и другие слабоагрессивные жидкости и газы.

Приборы соответствуют ТР ТС 012'2011 и могут устанавливаться в соответствии с гл.7.3. ПУЭ во взрывоопасных зонах помещений и наружных установках классов I и 2 по ГОСТ Р 51330.9-99. где возможно образование взрывоопасных смесей категории ПА и ПВ групп Tl. Т2. ТЗ. Т4 по ГОСТ Р МЭК 60079-19-2011. ГОСТ Р 51330.5-99. ГОСТ Р МЭК

Конструкция приборов обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа на корпус наносится наклейка, не повредив которую невозможно вскрыть корпус, либо пломба наносится на мастику на головке стопорного винта.

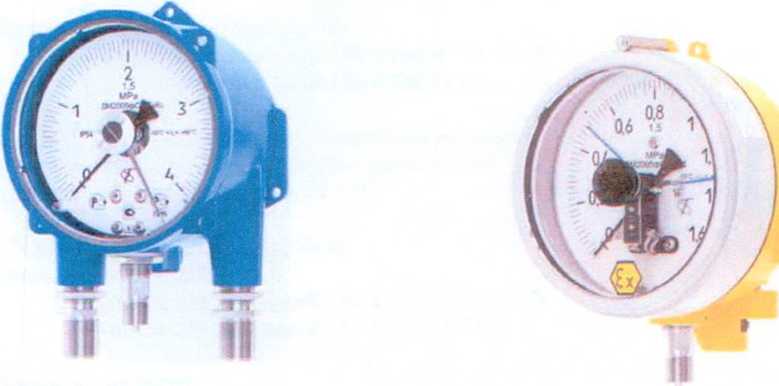

Фотографии общего вида приборов приведены на рисунке 1.

Манометр ДМ 2ОО5фСг1Ехс1

Манометр ДМ 2ОО5фСг1Ехб с маркировкой 1 Ex d ПВ Т4 Gb

с маркировкой 1Ех d [ia] ia ПВ Т4 Gb

Рисунок 1 - Фотографии общего вида приборов

Технические характеристики

Диапазоны показаний давления приборов соответствуют указанным в таблице 1.

Таблица 1                                                  ___

Я Аи"5

Лист № 3

Всего листов 4

< Диапазон измерений избыточного давления от 0 до 75 % диапазона показаний: вакуум метрического давления - равен диапазон} показаний.

Класс точности                                                                    ±1,0; ±1.5

Вариация показаний                                                                      1.0: 1.5

Диапазон рабочих температур. °C:

- модель с маркировкой 1 Ex <1 [ia] ia ПВ Т4 Gb

- модель с маркировкой 1 Ex d ПВ Т4 Gb

от минус 55 до плюс 60

от минус 60 до плюс 60

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды (в рабочем диапазоне). 0о 10°С

Габаритные размеры, мм. не более (диаметр корпуса, глубина)

- модель с маркировкой 1 Ex d [ia] ia ПВ Т4 Gb

- модель с маркировкой I Ex d ПВ Т4 Gb

±0.6

164-120

172 -180

Масса, кг. не более

4.0

Знак утверждения типа

Знак утверждения типа наносится на приборы и на титульный лист паспорта или руководства по эксплуатации типографским способом.

Комплектность

однотипных приборов (не менее 10 штук) допускается прилагать по одному виду документа на каждые три прибора.

Поверка

Осуществляется по документу МП 2124-90 «Манометры, вакуумметры, мановакуум метры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометры грузопоршневые МВП-2.5; МП-6: МП-60; МП-600; МП-2500 кл. точи. 0.05.

Сведения о методах измерений

Методика измерений приведена в документе РЭ 4212-350-64115539-2014 «Манометры.

вакуумметры. мановакуумметры показывающие сигнализирующие взрывозашишенные

ДМ 2005фСг1Ехб. ДВ 2005фСг1 Exd. ДА 2005фCгlExd». Руководство по экс

Нормативные документы

ГОСТ 2405-88. «Манометры, вакуумметры, мановакуум метры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

Технические условия ТУ 4212-350-64115539-2014 «Манометры. вакуумметры.

мановакуумметры показывающие сигнализирующие взрывозашищенные ДМ 2005фСг1Ехй. ДВ 2005фСг1 Exd. ДА 2005фСг1Ехё».
