Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У
| Номер в ГРСИ РФ: | РБ 03 04 0902 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ОАО "Манотомь", г. Томск |
Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У (далее-приборы) предназначены для измерения избыточного и вакуумметрического давления агрессивных, некристаллизующихся жидклстей, газа и пара, в т.ч. кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов марок 12, 13,22, 134а, 142, 404а и 502.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0902 20 |
| Наименование | Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У |
| Год регистрации | 2020 |
| Номер сертификата | 13887 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2025-04-01 |
| Получатель сертификата | ОАО "Манотомь", г. Томск, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "МАНОТОМЬ"
Адрес: 634061, г. Томск, пр. Комсомольский, 62
Контакты: (3822)44-26-28 // (3822)44-29-06, 44-28-43 // priem@manotom-tmz.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Манометры с фланцем метрологически обеспечены при наличии переходников на резьбовые соединения (НТК №01-16). |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8056-2015. |
| Признание поверки | Первичная при выпуске из производства: ОАО "МАНОТОМЬ" (номер реестра - №1004, шифр поверительного клейма - БПМ) по СТБ 8056-2015 с оформление свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №06-11, НТК 10-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 0902 20 [2016-04-21]
rb-03-04-0902-20_2016-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0902 20 [2011-10-04]
rb-03-04-0902-20_2011-10-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0902 20 [2021-01-25]
rb-03-04-0902-20_2021-01-25.pdf
|
Скачать |
Описание типа
Назначение
Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У (далее-приборы) предназначены для измерения избыточного и вакуумметрического давления агрессивных, некристаллизующихся жидклстей, газа и пара, в т.ч. кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов марок 12, 13,22, 134а, 142, 404а и 502.
Описание
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.
Приборы изготавливаются в металлическом (алюминий, сталь) корпусе или корпусе из полистирола.
Приборы имеют следующие модификации МП2-У, МПЗ-У, МПЗ-У.м, МПЗА-У, МП4-У, МП4-Ум, МП4А-У, ВП2-У, ВПЗ-У, ВП4-У, МВП2-У, МВПЗ-У, МВПЗ-Ум, МВПЗА-У, МВП4-У, МВП4-Ум, МВП4А-У.
Таблица 1
|
Условное обозначение прибора |
Конструктивное исполнение |
Диаметр корпуса, мм |
|
МП2-У; ВП2-У; МВП2-У |
Радиальный, без фланца Осевой, без фланца |
60 |
|
МПЗ-У; МПЗА-У; МВПЗ-У; МВПЗА-У; ВПЗ-У |
Радиальный, без фланца Осевой, без фланца Радиальный, с фланцем Осевой, с фланцем |
100 |
|
МПЗ-Ум; МВПЗ-Ум |
Радиальный, без фланца |
100 |
|
МП4-У; МП4АУ; МВП4-У; МВП4А-У; ВП4-У |
Радиальный, без фланца Осевой, без фланца Радиальный, с фланцем Осевой, с фланцем |
160 |
|
МП4-Ум; МВП4-Ум |
Радиальный, без фланца |
160 |
копия
ВЕРНА
Зам.ген. директора по УК /7L< /■ ОАО «Манотомь» у/ г/'"' .g_Савенкова
Лист № 2
Всего листов 5

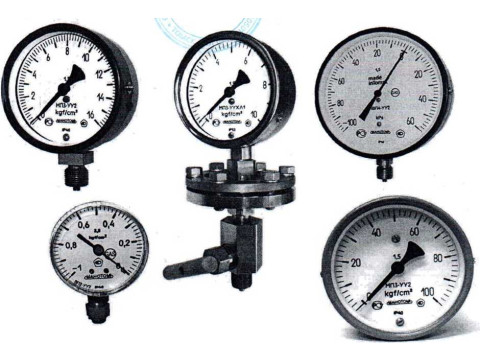

Фотографии общего вида приборов приведены на^сун&ё .

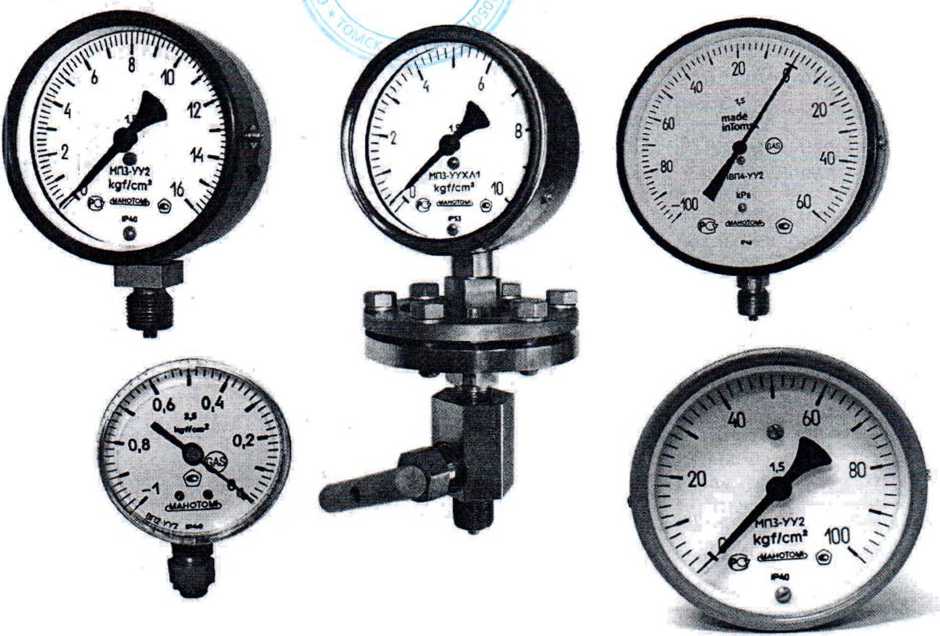

Рисунок 1 — Фотографии общего вида приборов
Технические характеристики
Диапазоны показаний приборов и измеряемая среда приведены в таблице 2.
Таблица 2
|
Условное обозначение прибора |
Диапазон показаний |
Измеряемая среда |
|
МПЗ-У, МП4-У |
от (0...60) кПа до (0...25) МПа от (0.-..0,6) кгс/см2 до (0...250) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород, ацетилен |
|
МПЗ-Ум, МП4-Ум |
от (0...600) кПа до (0...2,5) МПа от (0...6) кгс/см2 до (0...25) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород, ацетилен |
|
МП2-У, МПЗ-У, МП4-У |
(0...40); (0...60) МПа (0...400); (0...600) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород |
|
МПЗ-У, МП4-У |
(0...100); (0...160) МПа (0... 1 000); (0... 1600) кгс/см2 |
Жидкости |
|
МПЗ-У, МПЗ-Ум |
(0...2.5) МПа (0...25) кгс/см2 |
Хладон марок 12, 13, 22, 134а, 142, 404а и 502 |
|
МПЗА-У |
от (0...100) кПа до (0...60) МПа от (0...1) кгс/см2 до (0...600) кгс/см2 |
Жидкий, газообразный и водный раствор аммиака |
|
МП4А-У |
от (0...100) кПа до (0...160) МПа от (0...1) кгс/см2 до (0...1600) кгс/см2 |
Жидкий, газообразный и водный раствор аммиака |
|
МП2-У |
от (0...100) кПа до (0...25) МПа от (0...1) кгс/см2 до (0...250) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород, ацетилен |
КОПИЯ БЬРйл
Зам.ген. директора по УК /7к ' ОАО «Манотомь» СБ-Савенкова
Лист № 3
Всего листов 5
2 0.0 7.2020
|
Условное обозначение прибора |
Диапазон показаний |
Измеряемая среда |
|
ВП2-У, ВПЗ-У, ВП4-У |
(-60...0); (-100...0) кПа (-0,6...0); (-1...0) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород, ацетилен |
|
МВП2-У |
от (-100...0...60) кПа до (-0,1 ...О...2,4) МПа, от (-1,..0...0,6) кгс/см2 до (-1...0...24) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород |
|
МВПЗ-У, МВП4-У |
от (-100...0...60) кПа до (-0,1...0...2,4) МПа от (-1...0...0,6) кгс/см2 до (-1...0...24) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород, ацетилен |
|
МВПЗ-Ум, МВП4-Ум |
от (-100...0...500) кПа до (-0,1...0...2,4) МПа от (-1...0...5) кгс/см2 до (-1...0...24) кгс/см2 |
Жидкости, пар, газ, в т.ч. кислород, ацетилен |
|
МВПЗ-У, МВПЗ-Ум |
(-0,1...0...1,5), (-0,1...0...2,4) МПа (-1...0...15), (-1...0...24) кгс/см2 |
Хладон марок 12, 13, 22, 134а, 142, 404а и 502 |
|
МВПЗА-У, МВП4А-У |
от (-100...0...60) кПа до (-0,1...0...2,4) МПа от (-1...0...0,6) кгс/см2 до (-1...0...24) кгс/см2 |
Жидкий, газообразный и водный раствор аммиака |
|
Примечание — По запросу потребителя приборы могут изготавливаться в других единицах измерений (bar, lbf/in2 и др.) | ||
Диапазон измерений избыточного давления - от 0 до 75 % диапазона показаний.
Диапазон измерений вакуумметрического давления равен диапазону показаний.
Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний, соответствует указанным в таблице 3.
Таблица 3
|
Класс точности |
Предел допускаемой основной погрешности, % диапазона показаний | |
|
1 |
± 1,0 | |
|
1,5 |
± 1,5 | |
|
2,5 |
±2,5 | |
Изменение показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не превышает значения, определяемого по формуле: A=±Kt At,
где Kt - температурный коэффициент не более 0,06 %/°С — для приборов класса точности 1; 1,5 и не более 0,1 %/°С —для приборов класса точности 2,5;
At - абсолютное значение разности температур, определяемое по формуле
At=|t2-ti|
где t2 - действительное значение температуры от минус 50 до плюс 60 °C (для
приборов в металлическом корпусе исполнения У2 и Т2); минус 70 до плюс 50 °C (для приборов в металлическом корпусе исполнения УХЛ1); от минус 30 до плюс 60 °C (для приборов в корпусе из полистирола);
КОПИЯ ЗЕРНА
Зам ген . директора ло У К xzj / ОАО «Манотомь» WT' С-В■Casehkosa Лист№4
2 0.0 7. 2020 Всего листов 5
ti - любое действительное значение температуры окружающего воздуха (23±2) °C (для приборов класса точности 1) или (23±5) °C (для приборов класса точности 1,5; 2,5).
Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности показаний.
Манометры для измерения давления аммиака с верхними значениями диапазона показаний 600 кПа; 1,0; 1,6; 2,5; 4,0 МПа и мановакуумметры с верхними значениями диапазона показаний избыточного давления 500 кПа; 0,9; 1,5; и 2,4 МПа (по требованию потребителя), и приборы для измерения давления хладонов марок 12, 13, 22, 134а, 142, 404а и 502 имеют дополнительную температурную шкалу.
Средняя наработка на отказ, ч, не менее 100 000
Полный средний срок службы приборов, лет, не менее 10
Масса, кг от 0,15 до 1,2
(в зависимости от модификации)
Знак утверждения типа
наносится на циферблат прибора методом офсетной печати и на эксплуатационную документацию — типографским способом.
Комплектность
Таблица 4 -Комплектность
|
Наименование |
Количество |
|
прибор |
1 шт. |
|
паспорт |
1 экз. (для внутреннего рынка) |
|
• ■ S<’,' ’ ' |
2 экз. (для экспорта) |
|
руководство по эксплуатации |
1 экз. (для внутреннего рынка) |
|
2 экз. (для экспорта) |
Поверка
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600, МП-2500 кл.точн. 0,05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ТУ 25-02.180335-84 «Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У. Технические условия»
КОПИЯ ВЕРНА
ДИРЕКТОРА ПО УК
ОАО «МЛНОТОМЬ- ТТ кг с
г с _ Лист № 5
С-Е-Савенкова о <
Всего листов 5
