Манометры электронные ЭКМ
| Номер в ГРСИ РФ: | РБ 03 04 7931 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 04 7931 21 [2021-06-23]
rb-03-04-7931-21_2021-06-23.pdf
|
Скачать |
Манометры электронные ЭКМ (далее по тексту ЭКМ. манометры) предназначены для измерений и преобразований абсолютного давления, избыточного давления, разности давлении жидкостей и газов, а также избы точною давления-разряжения газов н гидрос татического давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 7931 21 |
| Наименование | Манометры электронные ЭКМ |
| Год регистрации | 2021 |
| Номер сертификата | 14085 |
| Дата регистрации | 2021-05-05 |
| Срок действия | 2024-11-25 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по НКГЖ.406233.053МП "Манометры электронные ЭКМ. Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства проводимой ООО НПП "ЭЛЕМЕР" (аттестат аккредитации - № RA.RU.311317, шифр поверительного клейма - ВСП)(Комиссия №06-21). |
Поверители
Скачать
|
Описание типа РБ 03 04 7931 21 [2021-06-23]
rb-03-04-7931-21_2021-06-23.pdf
|
Скачать |
Описание типа
Назначение
Манометры электронные ЭКМ (далее по тексту ЭКМ. манометры) предназначены для измерений и преобразований абсолютного давления, избыточного давления, разности давлении жидкостей и газов, а также избы точною давления-разряжения газов н гидрос татического давления.
Описание
Принцип действия ЭКМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
ЭКМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь. электронное ycipoiiciBo. свсюдиоднып индикатор ((.71) или жидкокристаллический индикатор (ЖК). Среда под давлением подается в камеру первичного преобразователя и деформирует его мембран}, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал и цифровой сигнал, поступающий на многофункциональный индикатор. В зависимости от шачения измеренного сигнала ЭКМ осуществляет регулирование значения физической величины за счет управления различными исполнительными устройствами с помощью реле.
Просмотр и изменение параметров конфигурации ЭКМ производится посредством кнопочной клавиатуры Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в видедискре! ной графической шкалы с указанием положения уставок относительно диапазона измерений. Также на индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.
В зависимости от возможности перестройки диапазона измерений (преобразований > ЭКМ являются многопредельными, перенастраиваемыми.
ЭКМ выпускаются в двух модификациях ЭКМ-1005 и ЭКМ-2005. отличающихся конструктивным исполнением. функциональными возможностями и программным обеспечением.
ЭКМ имеют исполнения:
• общепромышленное:
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «взрывонепроннцасмаяоболочка» (Exd);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» (Exdia):
- для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (AE.xd).
ЭКМ имеют кодовое обозначение каждой модели при заказе, состоящее из 2-х или 4-х букв и числа (для моделей с максимальным верхним пределом меньше или равным 600 кПа) и из 2-х букв или 4-х и числа с буквой М (для моделей с максимальным верхним пределом больше или равным I МПа). Код модели формируется следующим образом:
I) первая буква - код вида измеряемого давления:
- «А» - абсолютное давление;
- «И» - избыточное давление;
- «В» - избыточное давление-разрежение;
- «Д» • разнос гь давлений:
- «Г» - гидростатическое давление;
2) вторая буква обозначает материал мембраны:
- «М» - металл;
- «К» - керамика;
- «Н» - нет защитной мембраны;
3) третья буква «Ф» обозначает фланцевое исполнение манометров разности давлений:
4) четвертая буква «В» обозначает высокое значение максимального рабочего
избыточного давления (25 МПа) для манометров разности давлений.
Число в обозначении модели соответствует максимальному верхнему пределу измерений (преобразований) в единицах кПа (МПа) в соответствии с таблицей 3.
Фотографии общего вида ЭКМ представлены на рисунках 1-4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

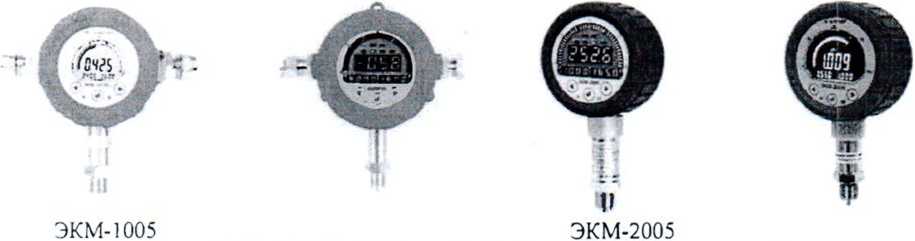

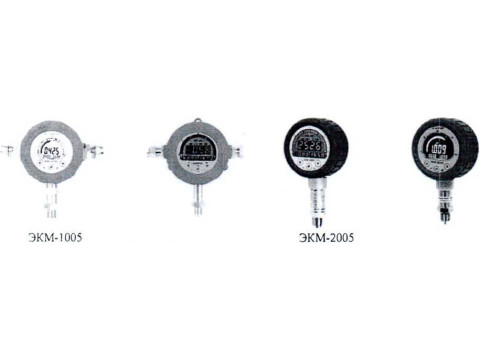

Рисунок 1 - Общий вид манометров абсолютного, избыточного давления, избыточного давления-разрежения

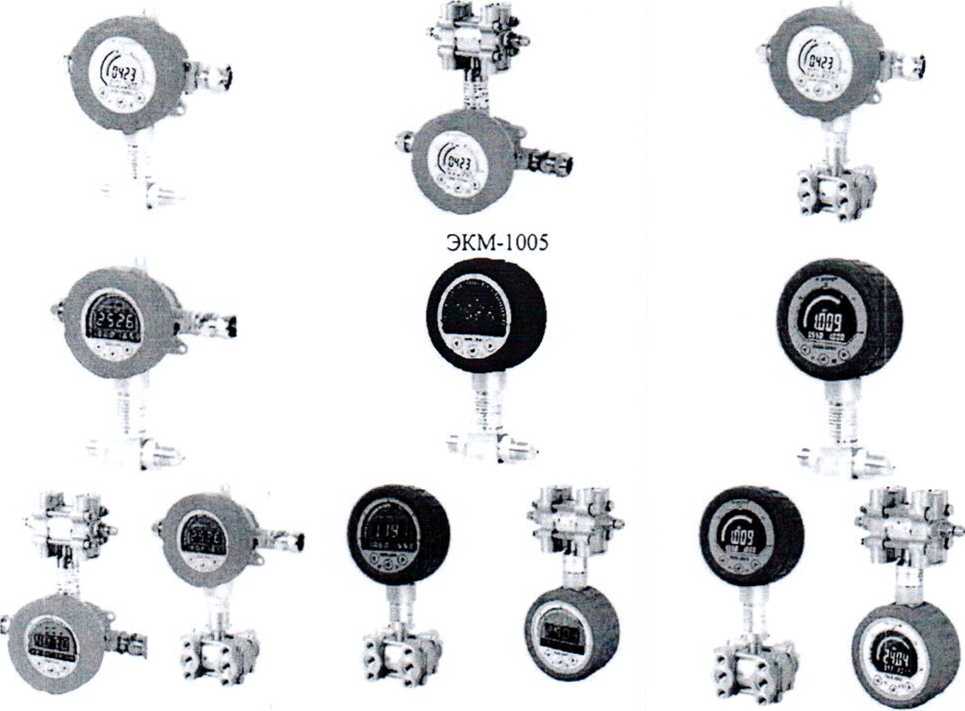

ЭКМ-2005Рисунок 2 - Общий вид манометров разности давлений
ЭКМ-2005
ЭКМ-1005
Рисунок 3 - Общий вид манометров абсолютного, избыточного давления, избыточного давления-разрежения с выносным сенсором
ЭКМ-1005
ЭКМ-2005
Рисунок 4 - Общий вид манометров гидростатического давления и их первичные преобразователи

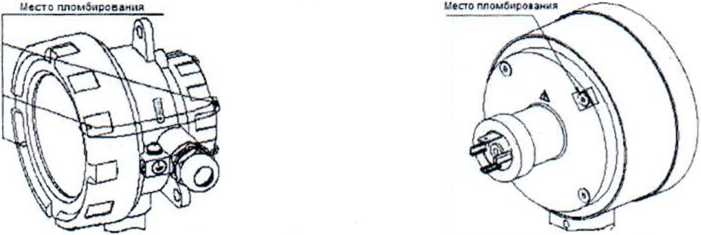

Рисунок 5 - Схема пломбировки ЭКМ от несанкционированного доступа
Программное обеспечение
В ЭКМ предусмотрено внутреннее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭКМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные внутреннего ПО модификаций ЭКМ-1005, ЭКМ-2005 представлены в таблице 1.
I полипа I - Иден i ификационныс данные вн) ipeiinero ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ЭКМ-1005 |
ЭКМ-2005 | |
|
Идентификационное наименование ПО |
экм- I005M МСИС_Р1С 18F2525_v9.08 2018-12-14.hex |
экм- 2ОО5М МСИС_Р1С 18F2525_v8.x2y_20 18-12-17.hex” |
|
Номер версии (идентификационный номер) ПО |
9.х.\ |
8..ххх |
|
Цифровой идентификатор (ПО) |
- | |
Примечание - * - символами «х» заменены элементы в обозначении, отвечающие за метрологически незначимую часть____________ __________
Технические характеристики
Основные метрологические и технические характеристики ЭКМ приведены в таблицах 2 5.
ки ЭКМ
Таблица 2 -Р
логические х
|
11аименование характеристики |
Значение |
|
Диапазоны (поддиапазоны) измерений (преобразований) абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления |
1 риведены в таблице 3 |
|
Пределы допускаемой основной приведенной (к нормирующему значению)* погрешности измерений (преобразований) абсолютного давления, избыточного давления, избыточного давления-разрежения, разност и давлений и гидростатического давления. % |
(рнведены в таблице 4 |
|
Вариация выходного сигнала, в долях от основной приведенной (к нормирующему значению) погрешности |
0,5 |
|
Выходные сигналы: - унифицированный сигнал силы постоянного тока. мА: ' - для ЭКМ-1005 |
от 4 до 20 |
|
-для ЭКМ-2005 |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
1 (редели допускаемой дополнительной приведенной (к нормирующем}' значению) погрешности измерений (преобразований) абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающего воздуха от нормальной (23±2) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры. %: - для манометров с индексом модели В а) для номера верхнего предела 1 1 б) для номера верхнего предела 2 в) для номера верхнего предела 3 г) для номера верхнего предела 4 - для манометров с индексом модели С и 1) а) для номера верхнего предела 1 б) для номера верхне! о предела 2 в) для номера верхнего предела 3 г) для номера верхнего предела 4 |
±0,20 ±0.25 ±0.30 ±0.35 +0.25 ±0,30 ±0.35 ±0.40 |
|
Примечания: - здесь и далее за нормирующее значение принимается диапазон (поддиапазон) измерений (преобразований). - номер верхнего предела по таблице 3-________ | |
Таблица 3 Диапазоны (поддиапазоны) измерении (преобразований) ЭКМ-1005. ЭКМ-2ОО5 абсолютного давления, избыточного давления, избыточного давления разрежения, разности
|
давлении и гидростатического давления | |||||
|
Модификация и исполнение _ |
1 Кол модсл и |
Номер верхнего предела (диапазона (поддиапазона)) измерений (преобразований), глубина перенастройки (Рн /’вмлх) и ряд верхних пределов (диапазонов (поддиапазонов)) измерений (преобразований) | |||
|
' (РЦМА.Х) |
J 1 |
4 | |||
|
1:1 |
11.6 |
1:2.5 |
1:4 | ||
|
Манометры электронные абсолютного давления ЭКМ-1005-ДА ЭКМ-1005ЕХ-ДА ЭКМ-1005Ехс1-ДА ЭКМ-1005ЕхФа-ДА ЭКМ-2ОО5-ДА ЭКМ-2005А-ДА ЭКМ-2005Ехс1-ДА ЭКМ-2ОО5АЕхб-ДА |
АМ25О |
250 кПа |
160 к! 1а |
100 кПа |
60 кПа |
|
АМ2.5М АК2.5М |
2.5 МПа |
1.6 МПа |
1.0 МПа |
0.6 МПа | |
|
Манометры электронные избыточного давления ЭКМ-1005-ДИ ЭКМ-1005Е.Х-ДИ ЭКМ-1005Ехс1-ДИ ЭКМ-1005ЕхсНа-ДИ ЭКМ-2005-ДИ ЭКМ-2005А-ДИ ЭКМ-2ОО5Ехс1-ДИ ЭКМ-2005ЛЕхФДИ Манометры э.текiровные избы гочного давления-разрежения’’1 ЭКМ-1005-ДИВ ЭКМ-1005Ех-ДИВ ЭКМ-1005Ехс1-ДИВ ЭКМ-Ю05ЕхсНа-ДИВ ЭКМ-2005-ДИВ ЭКМ-2ОО5А-ДИВ ЭКМ-2ОО5Ехс1-ДИВ ЭКМ-2005АЕхб-ДИВ Манометры электронные разности давлений ЭКМ-1005-ДД ЭКМ-1005 Ех-ДД ЭКМ-1005Ехс1-ДД ЭКМ-1 OOSExdia-ДД ЭКМ-2005-ДД ЭКМ-2ОО5А-ДД ЭКМ-2ОО5Ехб-ДД ЭКМ-2005 AExd-ДД _________ |
ИМ16 |
16 к11а |
10 кПа |
6.0 кПа |
4.0 кПа |
|
ИМ 100 |
100 к! 1а |
60 кПа |
40 к11а |
25 кПа | |
|
ИМ250 ИК250 |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
ИМ600 |
600 к! 1а |
400 кПа |
250 кПа |
160 кПа | |
|
ИМ1.6М ИК1.6М |
1.6 МПа |
1.0 МПа |
0.6 МПа |
0.4 МПа | |
|
ИМ2.5М |
2.5 МПа |
1.6 МПа |
1.0 МПа |
0.6 МПа | |
|
ИМ6М ИК6М |
6.0 МПа |
4.0 Ml la |
2.5 МПа |
1.6 МПа | |
|
ИМ16М |
16 МПа |
10 МПа |
6.0 МПа |
4.0 МПа | |
|
ИМ60М |
60 МПа |
40 МПа |
25 МПа |
16 Ml 1а | |
|
имюом |
100 МПа |
60 МПа |
40 МПа |
25 МПа | |
|
ВН2.5 |
-1.25 кПа |
-0.8 кПа |
-0.5 к!1а |
-0.3 кПа | |
|
1.25 кПа |
0.8 кПа |
0.5 кПа |
0.3 кПа | ||
|
ВП6 |
-.3 к11а |
-2 кПа |
-1.25 кПа |
-0.8 кПа | |
|
3 кПа |
2 кПа |
1,25 к! 1а |
0.8 кПа | ||
|
ВМ 1 50 |
-100 кПа |
1 -100 кПа |
-5 ОкПа |
-30 кПа | |
|
150 кПа |
60 к11а |
50 кПа |
30 кПа | ||
|
ВМЗОО |
-100 кПа |
-100 кПа |
-100 кПа |
-50 кПа ' | |
|
300 кПа |
150 кПа |
60 к На |
50 к11а | ||
|
ВМ500 ВК500 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа | |
|
500 кПа |
500 кПа |
150 кПа |
60 к! 1а | ||
|
ВМ 1,5М |
-0.) МПа |
-0.1 МПа |
-0.1 М 11а |
-0.1 Ml 1а | |
|
1.5 Ml la |
0.9 МПа |
0.5 Ml fa |
0.3 Ml la | ||
|
ВМ2.4М ВК2.4М |
-0.1 Mila |
-0.1 МПа |
-0.1 МПа |
-0.1 МПа | |
|
2.4 МПа |
1.5 МПа |
0.9 МПа |
0.5 МПа | ||
|
ДМ40 |
40 кПа |
25 кПа |
16 к11а |
10 кПа | |
|
ДМ 100 |
100 кПа |
63 кПа |
40 кПа |
2 5 к 11 а | |
|
ДМ25О |
250 кПа |
160 кПа |
100 Kild |
63 кПЬ | |
|
ДМ630 |
630 к11а |
400 к! 1а |
250 кПа |
160 кПа | |
|
ДМ2.5М |
2.5 МПа |
1.6 МПа |
1.0 МПа |
0.63 МПа | |
|
ДМФВЮ |
10 к) 1а |
6,3 кПа |
4.0 кПа |
2.5 кПа | |
|
ДМФВ40 |
40 кПа |
25 кПа |
16 кПа |
10 кПа | |
|
ДМФВ25О |
250 кПа |
160 к! 1а |
100 кПа |
63 кПа | |
|
ДМФВ2.5М |
2.5 МПа |
1.6 МПа |
1.0 Ml la |
0,63 МПа | |
|
дш |
1 кПа |
0.6 кПа |
0.4 кПа |
0.25 кПа | |
|
1 ДН2.5 |
2.5 кПа » ■ ■■ • !■ II |
1.6 к!1а |
1,0 к!1а |
, 0,6 кПа | |
Продолжение таблицы 3
|
Модификация и исполнение |
Код модели |
1 Томер верхнего предела (диапазона (поддиапазона)) измерений (преобразований), глубина перенастройки (/’/<: Лтмах) и ряд верхних пределов (диапазонов (поддиапазонов)) из.метений (преобразований)1' | |||
|
1 (1’нмл\) |
2 |
л |
4 | ||
|
Манометры электронные гидростатического давления(уровень) ЭКМ-1005-ДГ ЭКМ-1005Ех-ДГ ЭКМ-10()5Ехб-ДГ ЭКМ-1005Ехсйа-ДГ ЭКМ-2005-ДГ ЭКМ-2005А-ДГ ЭКМ-2005Ехб-ДГ ЭКМ-2005 ЛЕхб-ДГ |
ГМ 16 |
16 кПа |
1 0 кПа |
6.0 кПа |
4 кПа |
|
ГМ 100 |
100 кПа |
60 кПа |
40 кПа |
25 кПа | |
|
ГМ250 |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
Знак «-» означает разрежение.
2‘ Нижний предел измерений (преобразований) равен нулю.
Для ЭКМ-1005-ДИВ. ЭКМ-2005-ДИВ число в верхней строке верхний предел разрежения, в нижней верхний предел избыточного давления.
Примечание - Лл/лл - максимальный верхний предел (диапазон) измерений (преобразований) для данной модели ЭКМ (сумма абсолютных максимальных значений верхних пределов измерений (преобразований) избыточного давления (А«,(л) и разрежения (Лиллы) ДЛЯ манометров ДИВ).
Pt верхний предел (поддиапазон) измерений (преобразований) модели. Для манометров ДИВ сумма абсолютных значений верхних пределов измерений (преобразований) избыточ-ногодавления £/’«) и разрежения (Л/<(.,)._________________________________
Таблица 4 - Пределы допускаемой основной приведенной (к нормирующему значению) погрешности измерений (преобразований) ЭКМ-1005. ЭКМ-2005 абсолютного давления, избыточною давления. избыточно! о давления-разрежения. разности давлений и гидростатического давления (далее пределы допускаемой основной приведенной (к
иопмипмошему значению) погрешности
|
Пределы допускаемой основной приведенной (к нормирующем) значению) по- |
И н леке | |||
|
грешности у. %, для верхних пределов (диапазонов) измерений (преобразований)1’ | ||||
|
। |
2 |
3 |
4 | |
|
х(0.25 + е.м.р.’j |
±(0,4 + е.м.р.Jl) |
±(0.5 + е.м.р. *’) |
±(0.6 + е.м.р.2>) |
_ в. |
|
■ । 0.4 ■ е.м.р ■') |
1(0.6 г е.м.р.2|) |
±(0.8 + е.м.р. ■') |
±(1.0 + е.м.р. ■*’) |
с |
|
±(0,6 + е.м.р. ■’) |
х( 1.0 + е.м.р. ’’) |
±(1.2 + е.м.р."') |
±(1.5 + е.м.р. ■’) |
D |
|
Примечания | ||||
|
’Для ЭКМ с корнеизвлекаюшей зависимостью пределы допускаемой основной приведенной | ||||
|
(к нормирующему значению) погрешности определены в диапазоне от 2 до 100 % диапазона | ||||
|
измерений (преобразований) и соответствует у . пределы допускаемой основной приведенной | ||||
|
(к нормирующему значению) погрешности в диапазоне от 0 до 2 % не определены и данный | ||||
|
диапазон является диапазоном индикации. | ||||
Одна единица младше! о разряда, выраженная в пропен гах от диапазона измерений (преобразований). J
аблина 5 - Основные технические характеристики
|
11аименованис характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока. В - для ЭКМ-1005. 3KM-IOO5Exd - для 3KM-1005F.X. 3KM-1005Exdia -для ЭКМ-2005 - напряжение переменного тока для ЭКМ-2005. В - частота переменного тока для ЭКМ-2005. Гн |
I 24 7 •• 36:';, 24*" 24^; 36^:220 ^ '’20*:ч -но 50 'Sn -10 |
|
Потребляемая мощность, Вт, не более: -для ЭКМ-1005: - при номинальном напряжении питания постоянного тока 24 В - при номинальном напряжении питания постоянного тока 36 В - для ЭКМ-2005 |
0,6 ,.о 8 |
|
Габаритные размеры, мм. не более: - высота - ширина - длина |
300 133 300 |
|
Масса, кг. не более |
6.5 |
|
Нормальные условия измерений ; - температура окружающей среды. °C - относительная влажность, % - атмосферное давление. кПа |
от +21 до +25 от 30 до 80 01 84.0 до 106.7 |
|
Рабочие условия измерений: - температура окружающей среды*. °C - относительная влажность при температуре +35 °C. %, нс более - атмосферное давление, к! 1а |
от +5 до +50 от -5 до +50 от -25 до +70 от -40 до +70 от -50 до +80 от -55 до +70 от -60 до +70 98 от 84.0 до 106.7 |
|
Маркировка взрывозащиты: -для ЭКМ-1005Ех - для 3KM-IOO5Exd - для ЭКМ-1005Exdia - для 3KM-2005Exd |
ОЕх ia ПС Тб Ga X 1 Ex d ПС Тб GbX ОЕх ia ПС Гб Ga X. 1 Ex d ПС Тб Gb X 1 Ex d ПС T6Gb X |
|
Средняя наработка на отказ, ч. не менее |
150000 270000 (для ЭКМ-2ОО5А. 9KM-2005AExd, 3KM-2005Exd ЭКМ-1005Ex, 3KM-1005Exd. 3KM-1005Exdia) |
|
Средний срок службы, лет. не менее |
15 30 (для ЭКМ-2005А, 3KM-2005AExd, 3KM-2005Exd ЭКМ-I005F.X. 3KM-1005Exd. ЭКМ-l()05Exdia) |
|
* В зависимости от исполнения. |
Знак утверждения типа
наносится на переднюю панель ЭКМ методом шслкографии. а также на руководства по эксплуатации и паспорта - типографским способом.
Комплектность
Комплектность ЭКМ представлена в таблице 6.
Таблица 6 - Комплектность ЭКМ
|
Наименование |
Обозначение |
Количество |
|
Манометр электронный ЭКМ1' |
НКГЖ.406233.05Х21 |
1 шт. |
|
Комплект монтажных частей 11 |
- |
1 шт. |
|
Манометры электронные ЭКМ. Руководство по эксплуатации |
НКГЖ.406233.05ХРЭ21 |
1 экз. |
|
Манометр электронный ЭКМ. Паспорт Методика поверки |
НКГЖ.406233.05Х-УУУПС21 НКГЖ.406233.053МП |
1 экз. 1 экз. |
|
Инструкция по техническому обслуживанию и ремонту'11_____ |
НКГЖ.406233.053ИТР |
1 экз. |
Модель ЭКМ и комплект монтажных частей в соответствии с заказом.
21 Обозначение в соответствии с исполнением и модификацией ЭКМ (YYY - только для исполнений, эксплуашрующихся на объектах АС и ОЯТЦ).
3>Для исполнения ЭКМ-2ОО5А.
Поверка
осуществляется по документу НКГЖ.406233.О53МП «Манометры электронные ЭКМ. Методика поверки», утвержденному ООО «ИЦРМ» 31.05.2019 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 56318-14);
- задатчик разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25940-03);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42701-09);
- калибратор давления пневматический «ЭЛЕМЕР-ПКД-260» (регистрационный номер в Федеральном информационном фонде ио обеспечению единства измерений 70755-18);
- калибратор давления автоматический «ЭЛЕМЕР-АКД-12КИ» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 64273-16);
- преобразователь давления эталонный ПДЭ-020И (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58668-14);
манометр грузопоршневой МП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52189-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ЭКМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры. напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Приказ Федерального агентства по техническому регулирования и метрологии от 29 июня 201 X № 1339 Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 ГСП. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 10й Па
ГОСТ 8.187-76 ГСП. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 10^ Па
ТУ 4212-082-1 3282997-09 Манометры электронные ЭКМ. Технические условия
Другие Манометры
