Манометры, вакуумметры, мановакуумметры показывающие судовые

Номер в ГРСИ РФ:	РБ 03 04 1489 20
Раздел:	Средства измерений давления [4]
Категория:	Манометры
Производитель / заявитель:	ОАО "Манотомь", г. Томск

Скачать

	Описание типа РБ 03 04 1489 20 [2016-04-21] rb-03-04-1489-20_2016-04-21.pdf	Скачать
	Описание типа РБ 03 04 1489 20 [2021-01-25] rb-03-04-1489-20_2021-01-25.pdf	Скачать
	Описание типа РБ 03 04 1489 20 [2011-10-04] rb-03-04-1489-20_2011-10-04.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Манометры, вакуумметры, мановакуумметры показывающие судовые (далее приборы) предназначены для измерения избыточного и вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара, температура которых в месте отбора давления не должна быть более 60 °C, в окружающей среде, насыщенной парами смазочного масла, дизельного топлива и морской воды.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 1489 20
Наименование	Манометры, вакуумметры, мановакуумметры показывающие судовые
Год регистрации	2020
Номер сертификата	13888
Дата регистрации	2020-11-26
Срок действия	2025-04-01
Получатель сертификата	ОАО "Манотомь", г. Томск, Российская Федерация (RU)

Производитель / Заявитель

ОАО "МАНОТОМЬ"

Адрес: 634061, г. Томск, пр. Комсомольский, 62

Контакты: (3822)44-26-28 // (3822)44-29-06, 44-28-43 // priem@manotom-tmz.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Манометры с фланцем метрологически обеспечены при наличии переходников на резьбовые соединения.
Методика поверки	Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8056-2015.
Признание поверки	Первичная при выпуске из производства: ОАО "МАНОТОМЬ" (номер реестра - №1004, шифр поверительного клейма - БПМ) по СТБ 8056-2015 с оформлением свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №06-11, НТК №10-18).

Поверители

Скачать

	Описание типа РБ 03 04 1489 20 [2016-04-21] rb-03-04-1489-20_2016-04-21.pdf	Скачать
	Описание типа РБ 03 04 1489 20 [2021-01-25] rb-03-04-1489-20_2021-01-25.pdf	Скачать
	Описание типа РБ 03 04 1489 20 [2011-10-04] rb-03-04-1489-20_2011-10-04.pdf	Скачать

Описание типа

Назначение Описание Технические характеристики КОПИЯ ВЕРНА 2 0.0 7.2020 Знак утверждения типа Комплектность Поверка Сведения о методах измерений Норматиные и технические документы, устанавливающие требования к манометрам, вакуумметрам, мановакуумметрам показывающим судовым копия

Назначение

По требованию заказчика приборы могут изготавливаться для измерения давления хладонов 12, 13, 22, 134а, 142, 404а, 502 и кислорода.

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Приборы изготавливаются в круглом корпусе диаметром 100 мм с задним расположением фланца для крепления и без него. Расположение штуцера — радиальное.

Приборы выпускаются следующих модификаций:

- МТПСд-ЮО-ОМ2 — для измерения избыточного давления;

- ВТПСд-100-ОМ2 —для измерения вакуумметрического давления;

- МВТПСд-100-ОМ2 — для измерения избыточного и вакуумметрического давления.

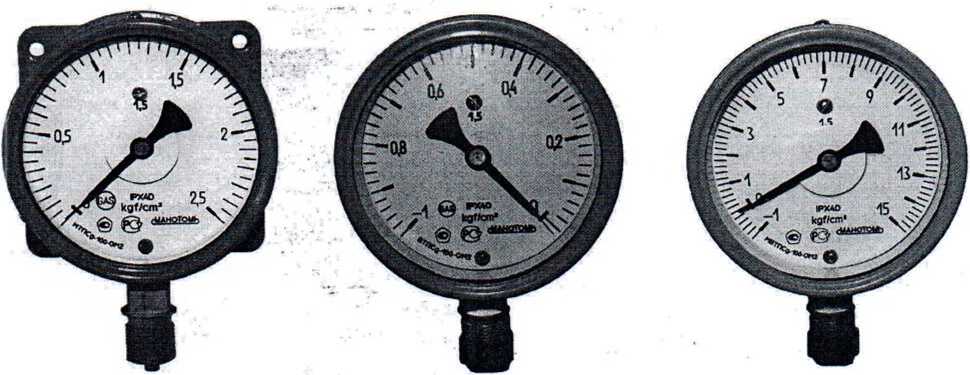

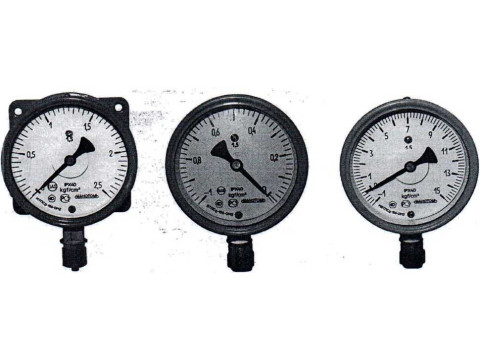

Фотографии общего вида приборов приведены на рисунке 1

Рисунок 1 — Фотографии общего вида приборов

Технические характеристики

Таблица 1 - Метрологические и технические характеристики____________________________

__Диапазон показаний:__________________________________________________________

МТПСд-100-ОМ2 от (0...100) кПа до(0...60) МПа

___(от (0...1) кгс/см2 до (0...600) кгс/см2)______________

ВТПСд-100-ОМ2 (*100...0) кПа

________________________________________________(-1...0) кгс/см2)__________________________

МВТПСд-100-ОМ2 от (-100...0...60) кПа до (-0,1...0...2,4)/МДа

(от (-1...0...0,6) кгс/см2 до (-1...0...24) кгс/см2)

По запросу потребителя приборы могут изготавливаться в других единицах измерен допускаемых к применению в РФ.

КОПИЯ ВЕРНА

_ЗАМ_-ГЕН . ДИРЕКТОРА ПО У К

АО «Млнотомь»

С-В-Савенкова Лист №2

„ . АП„„ Всего листов 3

2 0.0 7.2020

Пределы допускаемой основной погрешности измерений, выраженные в процентах диапазона показаний, ±1; ±1,5.
Диапазон рабочих температур, °C	от - 60 до + 65

Изменение показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле

A=±KfAt где Kt - температурный коэффициент, не более 0,06 %/°С,

At — абсолютное значение разности температур.

Диапазон измерений избыточного давления —	от 0 до 75 % диапазона показаний.
Диапазон измерений вакуумметрического давления равен диапазону показаний.
Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности показаний.
Класс точности приборов	1; 1,5
Средняя наработка на отказ, ч, не менее	100 000
Полный средний срок службы, лет, не менее	10
Габаритные размеры, мм, не более	101x60x145,5; 108x60x149
Масса, кг, не более	0,75

Знак утверждения типа

наносится на циферблат офсетной печатью, на эксплутационную документацию — типографским способом.

Комплектность

Таблица 2 - Комплектность

Наименование	Количество
прибор	1 шт.
паспорт	1 экз. (для внутреннего рынка)
паспорт	2 экз. (экспорт)
паспорт	1 экз (для объектов использования атомной энергии)
руководство по эксплуатации	1 экз.

Поверка

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600 класс точности 0,05.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
