Манометры избыточного давления и мановакуумметры показывающие железнодорожные
| Номер в ГРСИ РФ: | РБ 03 04 1488 21 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ОАО "Манотомь", г. Томск |
|
Описание типа РБ 03 04 1488 21 [2016-04-20]
rb-03-04-1488-21_2016-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1488 21 [2021-05-05]
rb-03-04-1488-21_2021-05-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1488 21 [2021-03-26]
rb-03-04-1488-21_2021-03-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1488 21 [2011-02-23]
rb-03-04-1488-21_2011-02-23.pdf
|
Скачать |
Манометры избыточного давления и мановакуумметры показывающие железнодорожные (в дальнейшем — приборы) предназначены для измерения давления, а также для отсчёта разности давлений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 1488 21 |
| Наименование | Манометры избыточного давления и мановакуумметры показывающие железнодорожные |
| Год регистрации | 2021 |
| Номер сертификата | 14026 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2025-04-27 |
| Получатель сертификата | ОАО "МАНОТОМЬ", г. Томск, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "МАНОТОМЬ"
Адрес: 634061, г. Томск, пр. Комсомольский, 62
Контакты: (3822)44-26-28 // (3822)44-29-06, 44-28-43 // priem@manotom-tmz.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8056-2015. |
| Признание поверки | Первичная при выпуске из производства: ОАО "МАНОТОМЬ" (аттестат аккредитации - №RA.RU.311197, шифр поверительного клейма - BМ) по СТБ 8056-2015 с оформлением свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №13-10, НТК 10-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 1488 21 [2016-04-20]
rb-03-04-1488-21_2016-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1488 21 [2021-05-05]
rb-03-04-1488-21_2021-05-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1488 21 [2021-03-26]
rb-03-04-1488-21_2021-03-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1488 21 [2011-02-23]
rb-03-04-1488-21_2011-02-23.pdf
|
Скачать |
Описание типа
Назначение
Манометры избыточного давления и мановакуумметры показывающие железнодорожные (в дальнейшем — приборы) предназначены для измерения давления, а также для отсчёта разности давлений.
Описание
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.
Отсчет показаний давления в магистралях производится по шкале циферблата приборов; отсчет разности давлений производится по шкале вращающегося диска.
Приборы имеют следующие модификации МП, МП-2, МП-2 с диском, МВП.
Манометры и мановакуумметры МП и МВП (хладоновые) предназначены для измерения избыточного и вакуумметрического плавно изменяющегося давления хладонов марок 12, 13, 22, 134а, 142, 404а и 502 (в том числе хладонов с наличием масел) в холодильных машинах, устанавливаемых в железнодорожных вагонах-рефрижераторах.
Манометры МП (однострелочные) и манометры МП-2 (двухстрелочные) предназначены для измерения давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев.
Манометры МП-2 с вращающимся диском предназначены для измерения давления неагрессивных сред в установках общепромышленного назначения, а также для отсчёта разности давлений.
Для измерения давления в местах, где имеет место пульсация измеряемой среды (с верхним значением диапазона показаний 1 МПа), приборы должны применяться только в комплекте с демпфирующим устройством ДВ.
Для улучшения эксплуатационных характеристик приборы снабжены электрической подсветкой циферблата.
Приборы могут быть изготовлены как с электрической подсветкой циферблата так и без неё.
Приборы изготавливаются в корпусе 100 мм, с задним расположением фланца для крепления, радиальным или осевым расположением штуцера для отбора давления.
Фотографии общего вида приборов приведены на рисунке 1.

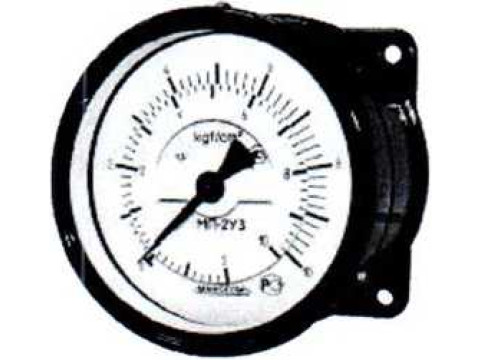

Рисунок 1 — Фотографии общего вида приборов
Технические характеристики
Диапазоны показаний приборов и измеряемая среда приведены в таблице 1
Таблица 1
|
Модификация |
Диапазоны показаний |
Измеряемая среда |
|
МП |
(0...4) МПа (0...40) кгс/см2 |
(хладон 12, 13, 22, 134а, 142,404а, 502) |
|
МВП |
от (-0,1 ...О...1,5)МПа до (0,1...0...2,4) МПа от (-1...0...15) кгс/см2 до (-1...0...24) кгс/см" |
(хладон 12, 13, 22, 134а, 142, 404а, 502) |
|
МП |
от (0...0,25) МПа до (0... 16) МПа от (О...2,5) кгс/см2 до (0...160) кгс/см2 |
(вода, топливо, масло, воздух) |
|
МП-2 |
от (0..Д6) МПа до (О...1,6) МПа от (0...6) кгс/см2 до (0...16) кгс/см2 |
(вода, топливо, масло, воздух) |
|
МП-2 с диском |
(0...1)МПа (0...10) кгс/см2 |
(вода, топливо, масло, воздух) |
|
Примечание — По запросу потребителя приборы могут изготавливаться в других единицах измерений, допускаемых к применению в РФ. | ||
Класс точности приборов 1,5; 2,5
Диапазон измерений избыточного давления - от 0 до 75 % диапазона показаний.
Диапазон измерений вакуумметрического давления равен диапазону показаний.
Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний, соответствуют указанным в таблице 2.
Таблица 2
|
Класс точности |
Пределы допускаемой основной погрешности, % |
|
1,5 |
±1,5 |
|
2,5 |
±2,5 |
Предел допускаемой основной погрешности разности давлений (для приборов МП-2 с вращающимся диском) составляет ±4 % от максимального диапазона отсчета разности давлений.
Изменение показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле A=±KtAt
где Kt - температурный коэффициент, не более 0,06 %/°С — для приборов класса точности 1,5 и не более 0,1 %/°С —для приборов класса точности 2,5;
|
△t — абсолютное значение разности температур. Средняя наработка на отказ, ч, не менее Полный средний срок службы, лет, не менее Масса приборов, кг, не более: |
100000 10 |
|
- МП, МП-2, МВП - демпфирующего устройства ДВ |
0,85 0,4 |
Габаритные размеры, мм, не более:
|
- приборов без электрической подсветки циферблата |
132x53x160;110x59x149; 110x107x110; 110x100x110 |
|
- приборов с электрической подсветкой циферблата |
132x108x160;110x114x149; 110x125x110; 110x110x110 |
|
- демпфирующего устройства |
65x30x45 |
Знак утверждения типа
наносится на циферблат офсетной печатью, на эксплуатационную документацию — типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
прибор (в соответствии с договором) |
1 шт. |
|
паспорт |
1 экз. |
|
руководство по эксплуатации |
1 экз. |
|
демпфирующее устройство ДВ |
1 шт. (для МП) 2 шт. (для МП-2) |
|
руководство по эксплуатации демпфирующего устройства ДВ |
1 экз. |
|
штуцер переходной |
1 шт. (для МП) |
Поверка
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600 класс точности 0,05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ТУ 25-02.180315-78 «Манометры избыточного давления и мановакуумметры показывающие железнодорожные. Технические условия»
