Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ
| Номер в ГРСИ РФ: | РБ 03 04 5866 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ОАО "Манотомь", г. Томск |
Манометры, мановакуумметры. вакуумметры показывающие виброустойчивые М-В’ МВ-ВУ. В-ВУ (далее - приборы) предназначены для измерений избыточного вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том чист кислорода, аммиака, ацетилена, сероводородосодержащих сред, хладонов 12. 13. 22. 134а. 14 404а. 502. газоводонефтяной эмульсии, нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5866 20 |
| Наименование | Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ |
| Год регистрации | 2020 |
| Номер сертификата | 13360 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2024-09-18 |
| Получатель сертификата | ОАО "Манотомь", г. Томск, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "Манотомь"
Адрес: 634061, г. Томск, пр. Комсомольский, 62
Контакты: тел.: +7 (3822) 44-26-28, факс: +7 (3822) 44-29-06 // priem@manotom-tmz.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь манометры кислородного исполнения с верхним пределом измерения свыше 70 МПа. |
| Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8056-2015. |
| Признание поверки | Первичная при выпуске из производства и периодическая (метрологически не обеспеченных исполнений): ОАО "МАНОТОМЬ" (номер реестра - №1004, шифр поверительного клейма - БПМ) по СТБ 8056-2015 с оформление свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №12-15, НТК 10-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 5866 20 [2016-03-15]
rb-03-04-5866-20_2016-03-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 5866 20 [2020-05-11]
rb-03-04-5866-20_2020-05-11.pdf
|
Скачать |
Описание типа
Назначение
Манометры, мановакуумметры. вакуумметры показывающие виброустойчивые М-В’ МВ-ВУ. В-ВУ (далее - приборы) предназначены для измерений избыточного вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том чист кислорода, аммиака, ацетилена, сероводородосодержащих сред, хладонов 12. 13. 22. 134а. 14 404а. 502. газоводонефтяной эмульсии, нефти и нефтепродуктов.
Описание
Принцип действия приборов основан на уравновешивании измеряемого давления силам упругой деформации манометрической пружины, один конец которой неподвижно соединен держателем, а другой конец подвижный, связан с зрибко-секторным механизмом. Перемешенг конца трубчатой пружины преобразуется в поворот указательной стрелки.
Приборы М-ЗВУ, МВ-ЗВУ, В-ЗВУ изготавливаются в корпусе диаметром 100 мв М-4ВУ. МВ-4ВУ, В-4ВУ — в корпусе диаметром 160 мм.
Приборы М-ЗВУ, МВ-ЗВУ, В-ЗВУ изготавливаются с радиальным штуцером без фланц; с радиальным штуцером с задним расположением фланца и с осевым штуцером без фланц; приборы исполнения «Кс» - с радиальным и осевым штуцером без фланца и с задни рас положен и ем флаи ца.
Виброустойчивость приборов М-ЗВУ. МВ-ЗВУ, В-ЗВУ достигается за счёт жидкостног демпфирования осей грибки и сектора. Нижняя плата механизма армирована поликамидом виде двух цилиндрических колпачков. На цапфы осей грибки и сектора посажены барабаны. 1 цилиндрический зазор между барабаном и колпачком введена демпфирующая жидкость. Пр повороте трибки и оси сектора жидкостное трение в зазоре создаёт демпфирующую силу.
Виброустойчивость приборов М-ЗВУКс. МВ-ЗВУКс. В-ЗВУКс и М-4ВУКс. МВ-4ВУКс В-4ВУКс обеспечивается за счет заполнения полости корпуса полиметилсилоксаново: жидкостью.
По заказу потребителя манометры с верхним значением диапазона показаний до 25 МП (250 кгс/см') могут выдерживать кратковременные, до 15 с., перегрузки - 200 % верхней значения диапазона показаний.
По заказу потребителя приборы могут иметь корректор нуля или контрольную стрелк; или указатель предельного давления.
Модификация приборов: Кс - коррозионностойкие, измеряемой средой являются жидки! газообразный и водный раствор аммиака, сероводородосодержащие среды.
Фотографии общего вида приборов приведены на рисунках I - 4.
ГЕН . ДИРЕКТОРА ПО УК
''■> ОАО «Манотсмь» УС-В-Савенкова
,1й документов
Код заказа манометров:
М/МВ/В-ХВУКсХХ-ХХХХ - XX - XX - АЭС-кл. б. 3 — XX - XX - XX - XX условное обозначение (3 - диаметр корпуса 100 мм 4-диаметр корпуса 160 мм)
коррозионостойское исполнение
климатического исполнения верхнее значение диапазона показаний (По требованию потребителя оговаривается наличие предельной отметки: например, 100/75)
единицы измерения давления класс точности
для атомных станций - «АЭС», Класс безопасности
наименование измеряемой среды при специальном исполнении прибора
(кислород, ацетилен, марка хладона и др.)
конструктивное исполнение:
- наличие фланца, демфсра. расположение штуцера
степень защиты, материал корпуса, резьба штуцера
ЛГИ
тех н и чески х условий
дополнительные данные (цена деления, иностр, язык для сопровод. документации, с контрольной стрелкой, наличие корректора нуля, кратковременная перегрузка) экспортное исполнение исполнение приняты следующие исполнения приборов: степень защиты - 1Р54; единица измерения кгс/см“; резьба ыюго штуцера M20xl,5-8g; без фланца; радиальный штуцер; без демпфера; класс точности 1.5; для АЭС - класс безопасности поверка ОАО «Манотомь».
кода заказа прибора не указываются данные базового исполнения
О С0
to

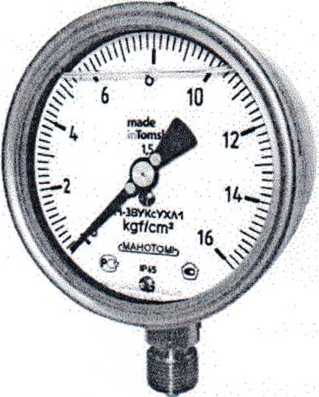

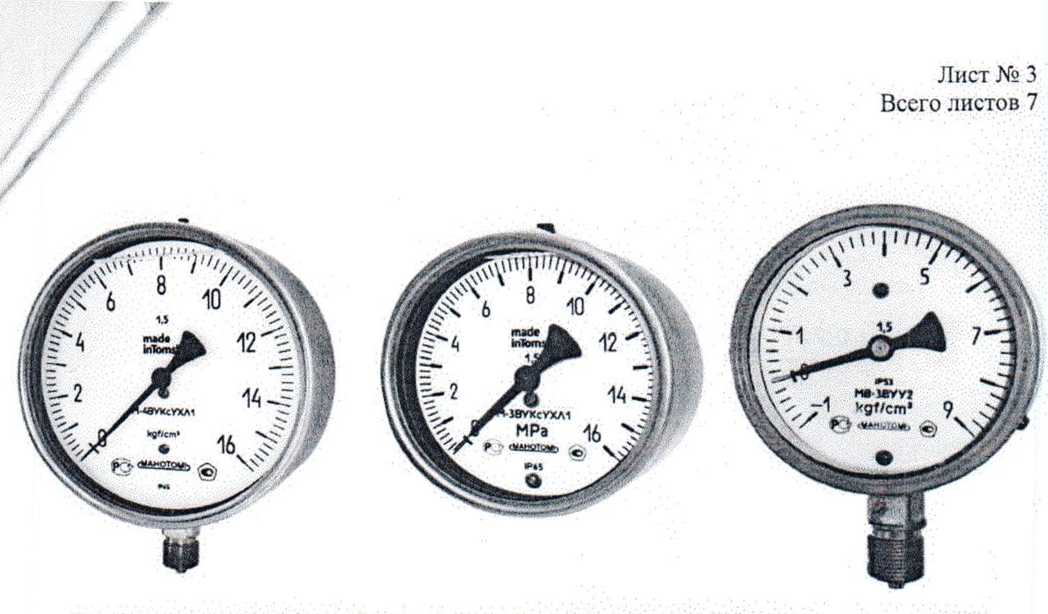

Рисунок 1 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ

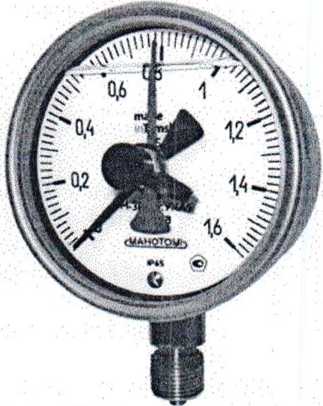

Рисунок 2 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ с зоной перегрузки

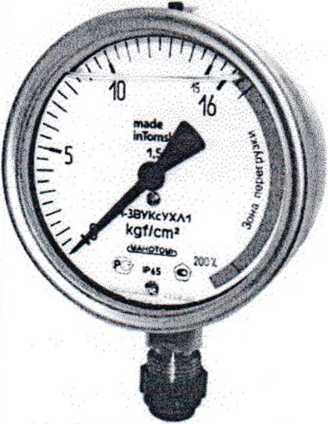

Рисунок 3 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ с корректором нуля
Рисунок 4 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ с контрольной стрелкой
внутрь прибора и обозначение
Схема пломбировки от несанкционированного доступа
Место нанесения оттиска клейма ОТ К
Место нанесения знака поверки
Рисунок 5 - Схема пломбировки от несанкционированного доступа внутрь прибора и обозначение мест для нанесения оттисков клейма ОТК и знака поверки
Место пломбирования
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 -
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний. МПа1* 2) - М-ЗВУ, М-4ВУ - В-ЗВУ, В-4ВУ - МВ-ЗВУ, МВ-4ВУ |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0.4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 от -0,06 до 0; от -0,1 до 0 от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0.3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4 |
|
Класс точности приборов3’ |
1.0; 1,5 |
|
Пределы допускаемой основной приведенной (от диапазона показаний) погрешности, %3) |
±1,0; ±1,5 |
|
Диапазон измерений избыточного давления |
75 % верхнего значения диапазона показаний (при постоянном давлении) |
|
66 % верхнего значения диапазона показаний (при переменном давлении) | |
|
Диапазон измерений вакуумметрического давления__________ Вариация показаний, не более, % от диапазона показаний ------------------/7^/7---------V—--- |
100 % диапазона показаний 1,0; 1,5 -- |
ВЕРНА
^•ГЕН . ДИРЕКТОРА ПО У}( , ОАО «Манотомь» С. В.Савенкова
✓кончание таблицы 1__________________
Пределы допускаемой дополнительной приведенной (от диапазона показаний) погрешности, вызванной отклонением температуры от нормальных условий, %
КОП.Й
ВЕРНА
Зам ген . директора по УК ОАО «Манотомь» С-В-Савенкова 1110.2019
е к.-
(Шератур,
ый коэффициент, не более
Лист № 5
Всего листов 7
е значение разности еляемое по формуле
где _ ченис температуры от -60 до +70 °C для приборов исполнения У2 и ОМ2, от -45 до +70 °C для приборов исполнения УХЛ1, от -65 до +70 °C по требованию потребителя для приборов исполнения УХЛ1;
t| - любое действительное значение температуры окружающего воздуха, равное от +21 до +25 °C для приборов к.т. 1 и от +18 до
абсолют
+28 °C для п
к.т. 1,5.
|
Нормальные условия измерений: - температура окружающей среды. °C - относительная влажность, % - атмосферное давление, кПа |
от 21 до 25 (для к. т. 1,0) от 18 до 28 (для к. т. 1,5) от 30 до 80 от 84 до 106,7 |
Примечания:
” По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (с 9 кгс/ см").
31 По требованию потребителя приборы могут изготавливаться в других единицах измерения давления, допущенных к применению в РФ.
Конкретное значение указано в паспорте.
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Защищенность от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015 |
IP54,IP65 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2, ОМ2. УХЛ1 |
|
Масса, кг, не более - М-ЗВУ. МВ-ЗВУ, В-ЗВУ. М-ЗВУКс. МВ-ЗВУКс. В-ЗВУКс - М-4ВУКс, МВ-4ВУКС, В-4ВУКс |
0,8 1.7 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность. % - атмосферное давление, кПа |
от -60 до +70 (приборы исполнения У2 и ОМ2) от -45 до +70 (приборы исполнения УХЛ1) от -65 до +70 (по требованию потребителя для приборов исполнения УХЛ1) до 100 при +25 °C (приборы исполнения У2 иУХЛ1) до 100 при +35 °C (приборы исполнения ОМ2) от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее________ |
» // . |
хак утверждения типа
/наносится на циферблат офсетной печатью, типографским способом.
на эксплуатационную документацию КОПИЯ ВЕРНА
Зам.ген. директора по УК
/Т} ОАО «Манотомь»
CArZ/\ С В Савенкова
Комплектность
|
1 avjinua j — гчимилс Наименование |
mhuvid измерении Обозначение |
Ii.iu.zuia____ тк а;. //&/ Количество //<'/ \ ул |
|
Прибор Паспорт ■ |
5Ш0.283.290 ПС |
1 щт. (в соответствийдоговором) 1 экз\ (для; Внутреннего рынка) |
|
5Ш0.283.344 ПС |
1 Э^Гс&ЦЛЯ ЭКСПОРТНО | |
|
5Ш0.283.456 ПС |
__■/ 1 экз. (для АЭС.(внутренний рынок)) | |
|
5Ш0.283.457 ПС |
1 экз. (для АЭС (экспорт)) | |
|
5Ш0.283.470 ПС 5Ш0.283.471 ПС |
1 экз. (для внутреннего рынка (УХЛ1)) 1 экз. (для экспорта (УХЛ1)) | |
|
5IIJ0.283.472 ПС |
1 экз. (для АЭС (внутренний рынок) УХЛ1) | |
|
5Ш0.283.473 ПС |
1 экз. (для АЭС (экспорт) УХЛ1) | |
|
Руководство по эксплуатации |
5Ш0.283.290 РЭ |
1 экз. (для внутреннего рынка) |
|
1 экз. (для экспорта) |
Примечание:
При поставке партии приборов для внутреннего рынка допускается прилагать один экземпляр руководства по эксплуатации на каждые 10 приборов, отправляемых в один адрес.
Поверка
проводится по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
■у ■
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые МП-2.5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - мановакуумметр грузопоршневой типа МВП-2,5 (регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ГОСТ Р 8.802-2012 «Государственная система обеспечения единства Государственная поверочная схема для средств измерений избыточного давления
4 ЛС А-1 у
Технические условия ТУ 25-7310.041-2014 «Манометры, ман
вакуумметры показывающие виброустойчивые М-ВУ. МВ-ВУ, В-ВУ».
/ /'
.зго товитель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь») ИНН 7021000501
Адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62
Телефон: +7 (3822) 44-26-28: факс +7 (3822) 44-29-06
Web-сайт: www.manotom.com
E-mail: priem@manotom.com
Испытательные центры
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «НРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва. Очаковское ш.. д. 34. пом. VII, комн. 6.
Телефон: +7 (495) 481-33-80
Web-сайт: www.inexcert.ru
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» но проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Государственный региональный центр стандартизации, метрологии и испытаний в Томской области (ФБУ «Томский ЦСМ»)
Адрес: 634012, г. Томск, ул. Косарева, 17а
Телефон: +7 (3822) 55-44-86
Web-сайт: www.tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
КОПИЯ ВЕРНА
.[ ЕН . ДИРЕКТОРА ПС УК
// i "Манотомь» С■В.Савенкова
