Манометры цифровые МЦ-1,6
| Номер в ГРСИ РФ: | РБ 03 04 3636 20 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | Частное производственное унитарное предприятие "Багора", г. Минск |
Манометры цифровые МЦ-1,6 (в дальнейшем - манометры) предназначены для измерения избыточного давления жидких и газообразных неагрессивных, некристаллизу-ющихся сред, отображения измеренной величины на табло манометра, преобразования ее в цифровой код и передачи кода по выделенной электрической линии связи на удаленный контроллер.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3636 20 |
| Наименование | Манометры цифровые МЦ-1,6 |
| Год регистрации | 2020 |
| Номер сертификата | 13670 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2025-08-28 |
| Получатель сертификата | Частное производственное унитарное предприятие "Багора", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Частное производственное унитарное предприятие "Багора"
Адрес: 220004, Минск, ул. Заславская, 12, оф. 356а
Контакты: тел.: +375 (17) 304 57 34, +375 (29) 653 27 47
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП. 1924-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 04 3636 20 [2013-11-29]
rb-03-04-3636-20_2013-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3636 20 [2016-09-14]
rb-03-04-3636-20_2016-09-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3636 20 [2021-01-19]
rb-03-04-3636-20_2021-01-19.pdf
|
Скачать |
Описание типа
Назначение
Манометры цифровые МЦ-1,6 (в дальнейшем - манометры) предназначены для измерения избыточного давления жидких и газообразных неагрессивных, некристаллизу-ющихся сред, отображения измеренной величины на табло манометра, преобразования ее в цифровой код и передачи кода по выделенной электрической линии связи на удаленный контроллер.
Область применения - химическая, пищевая и другие отрасли промышленности, коммунальное хозяйство.
Описание
Манометры изготавливаются в пластмассовом цилиндрическом корпусе со штуцером в нижней части для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент - трубка Бурдона, с одной стороны припаянная к штуцеру, а с другой - соединена с преобразователем перемещение/частота. Частота с помощью встроенного микроконтроллера преобразуется в цифровой код, который затем пересчитывается в единицы измеряемого давления по таблицам. Эти таблицы записывают в энергонезависимую память микроконтроллера на этапе калибровки манометра. Измеренное давление отображается на трехразрядном светодиодном цифровом табло и передается на удаленный контроллер по протоколу MODBUS, реализованному на базе интерфейса RS-485.
Внешний вид

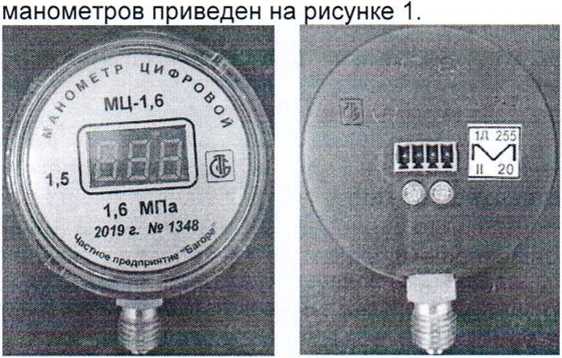

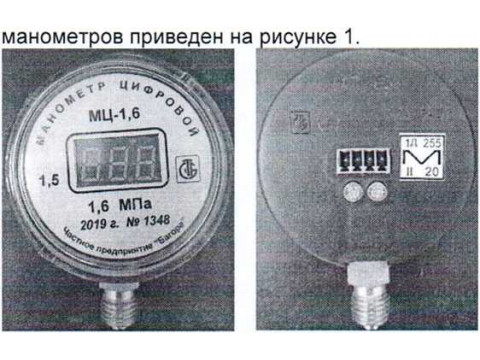

Рисунок 1 - Внешний вид манометров
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики манометров приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики манометров
|
Наименование характеристики |
Значение |
|
Диапазон измерения давления, МПа |
от 0 до 1,6 |
|
Пределы допускаемой приведенной погрешности манометров, % |
±1,5 |
|
Температурный коэффициент при изменении температуры окружающей среды от нормальной в диапазоне температуры эксплуатации, %, не более |
0,06 |
|
Вариация показаний, %, не более |
1,5 |
|
Габаритные размеры, мм, не более |
63,5x45x82 |
|
Масса, кг, не более |
0,11 |
|
Условия эксплуатации манометров: - диапазон температуры окружающей среды, °C - относительная влажность окружающего воздуха при температуре 35 °C, %, не более |
от 5 до 60 80 |
|
Условия транспортирования манометров; - диапазон температуры окружающей среды, °C - относительная влажность окружающего воздуха при температуре 35 °C, %, не более |
от минус 55 до плюс 70 100 |
|
Диапазон рабочего напряжения питания, В |
от 9 до 15 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации паспорта и корпус манометра.
Комплектность
Комплект поставки манометров определяется в соответствии с технической документацией Частного производственного унитарного предприятия "Багора". В основной комплект поставки входит:
1. Манометр 1 шт.
2. Паспорт 1 шт.
3. Руководство по эксплуатации 1 шт.
4. Методика поверки 1 шт.
5. Компьютерная программа «Visual_Manometr.exe» , версия 2.13, разработчик
Частное производственное унитарное предприятие "Багора" 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 2405-88 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия";
ЛМЯК.406221.001ТУ-2009 "Манометры цифровые МЦ-1,6. Технические условия";
МРБ МП. 1924-2009 "Манометры цифровые МЦ-1,6. Методика поверки";
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия"
Заключение
Манометры цифровые МЦ-1,6 соответствуют требованиям ЛМЯК.406221.001ТУ-2009, ГОСТ 2405-88, ГОСТ 12997-84.
Манометры цифровые МЦ-1,6 соответствуют требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (Декларация соответствия ТС BY/112 11.01.ТР020 003 17847, действительна по 19.07.2021).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ Республика Беларусь, г. Минск, Старовиленский тракт, д. 93, Тел. (017)-378-98-13. Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
